AirPodsPro3耳机充电保护壳外观结构

日常做消费类数码周边结构设计时，这类TWS耳机保护壳的建模需求占比不低，很多时候是为了匹配后续的支架、保护套开模或者3D打印适配做前置的结构参考。这次做的这个壳体结构，完全围绕耳机充电盒的外部轮廓做还原，没有做内部的腔体、充电触点、电池仓这些内部细节，核心是为了给后续做配套的桌面支架、个性化保护套提供准确的外形安装基准。

从实际应用场景来看，这个壳体模型可以用在三个方向：一是做第三方保护套的结构适配，不管是硅胶套、硬壳保护套还是带挂扣的户外防摔壳，都需要精准的外轮廓数据来做倒扣、卡扣位置的匹配，避免出现套合松动、按键对位不准的问题；二是做桌面收纳支架的适配，很多用户需要把耳机盒固定在桌面、车载支架上，这时候就需要准确的壳体曲面数据来做支撑槽的仿形设计，保证放置时的贴合度，不会出现晃动滑落的情况；三是做周边配件的结构验证，比如带无线充电模块的充电底座、带防尘塞的配套配件，都需要依托这个外轮廓数据来做安装间隙的校核。

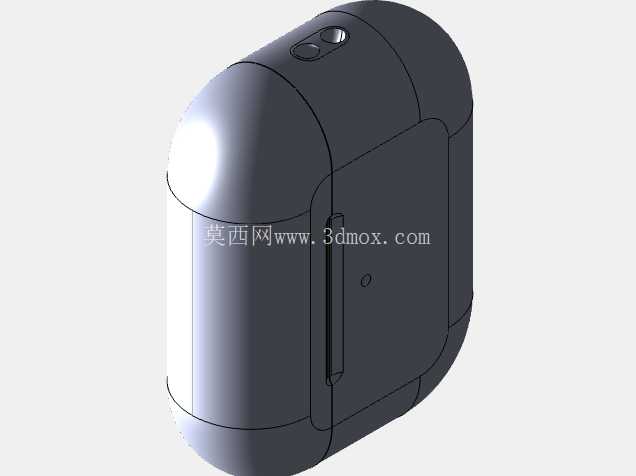

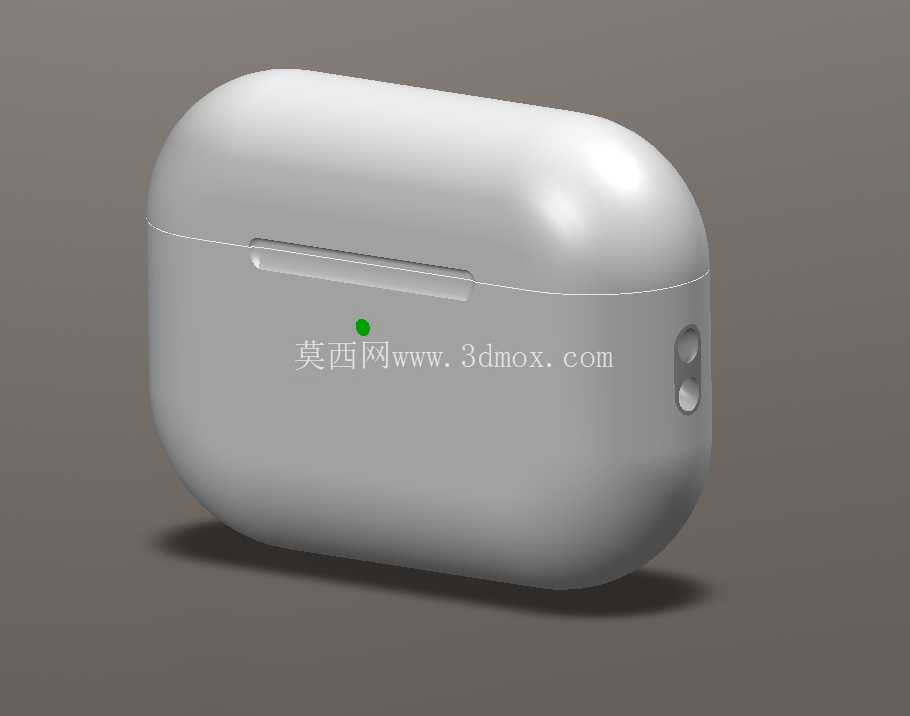

设计思路上，首先是还原壳体的整体圆润形态，AirPods Pro3的充电盒是典型的大圆角椭球形态，上下盖的合模线位置做了微弧过渡，没有生硬的直角棱边，建模时优先用曲面放样来做整体轮廓，保证各个视角的曲面顺滑度，避免出现曲面褶皱、光影不顺的问题。壳体正面的状态指示灯位置做了精准的点位还原，这个位置是很多透明保护套需要做避让或者透光设计的关键位置，偏差超过0.5mm就会出现指示灯被遮挡、透光位置偏移的问题。侧面的配对按键位置做了凸起的结构还原，这个位置是保护套需要做按键凸点对位的核心区域，建模时保留了按键的凸起高度和轮廓尺寸，方便后续做保护套的按键触感设计。

外形尺寸与安装边界方面，整体壳体的长宽高比例完全参照实物的外轮廓做1:1还原，上下盖的开合缝隙位置做了0.15mm的间隙模拟，还原真实的合模状态，方便后续做带翻盖结构的保护套时，校核开合过程中的干涉问题。壳体底部的充电接口位置虽然没有做内部细节，但外轮廓的避让区域做了准确的边界预留，保证后续做保护套时，充电口的开孔位置不会出现插线受阻的问题。壳体背面的合页位置做了曲面的平顺过渡，这个位置是很多硬壳保护套容易出现开裂、装配不顺的区域，建模时保留了该位置的曲面弧度，方便后续做结构强度的仿真验证。

从结构设计的实际角度出发，这类外观壳体模型不需要做内部的复杂结构，核心是保证外轮廓的形位公差准确，各个功能点位的位置偏差控制在0.2mm以内，就能满足绝大多数周边配件的设计需求。很多刚入行的结构设计师做这类配件时，容易忽略曲面的顺滑度，导致做出来的保护套出现合模线错位、边缘硌手的问题，依托这个准确的外轮廓模型，可以直接提取曲面做偏置，生成保护套的内腔结构，省去大量的逆向测绘时间，也能避免手动测量带来的尺寸误差。另外在做车载支架的适配时，这个模型可以直接导入装配环境，做支撑臂的位置校核，保证支架夹持时不会遮挡指示灯、不会误触侧面的配对按键，同时夹持力的作用点可以避开上下盖的合模线位置，避免长期夹持导致上下盖错位、开合不畅的问题。
