RC522射频识别读卡模块结构设计

本次设计的RC522射频识别读卡模块，是面向近距离非接触式通信场景打造的嵌入式功能组件，广泛应用在门禁身份核验、校园一卡通读写、智能仓储物料盘点、小型消费终端刷卡感应、物联网节点身份识别等场景中，能够在无需物理接触的前提下，完成13.56MHz频段下的射频信号收发、卡片数据读写与校验交互，是各类低功耗近场识别设备的核心感知部件。

从实际用途来看，该模块可直接嵌入到各类终端设备的主控电路板上，通过排针与主控单元完成SPI通信连接，替代传统接触式读卡的机械触点结构，避免触点氧化、磨损带来的接触不良问题，同时支持多卡片快速识别，能够满足日常场景下每秒数十次的读卡交互需求，适配Mifare系列等常见的射频卡片协议，无需额外搭建复杂的射频前端电路即可快速投入使用。

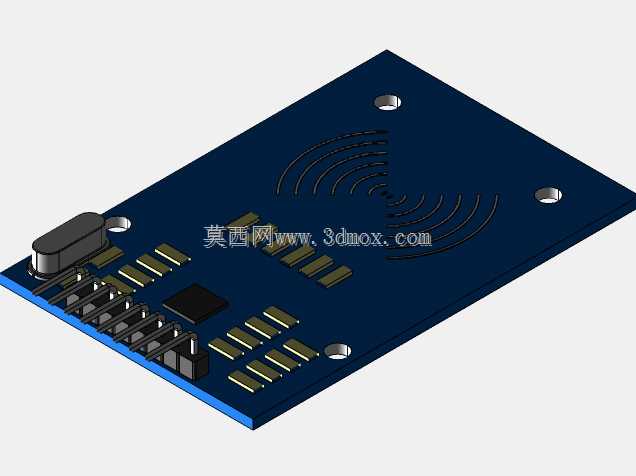

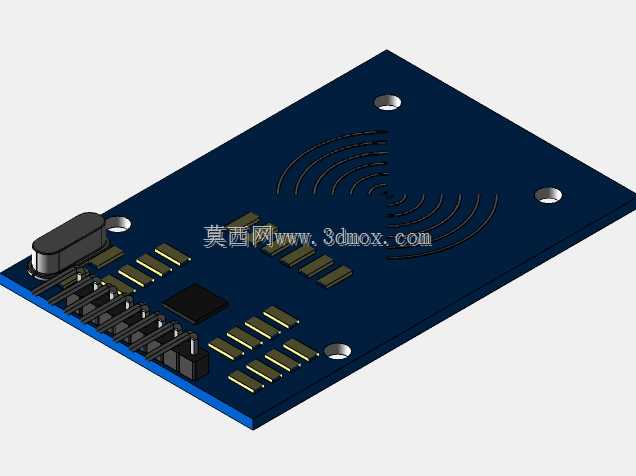

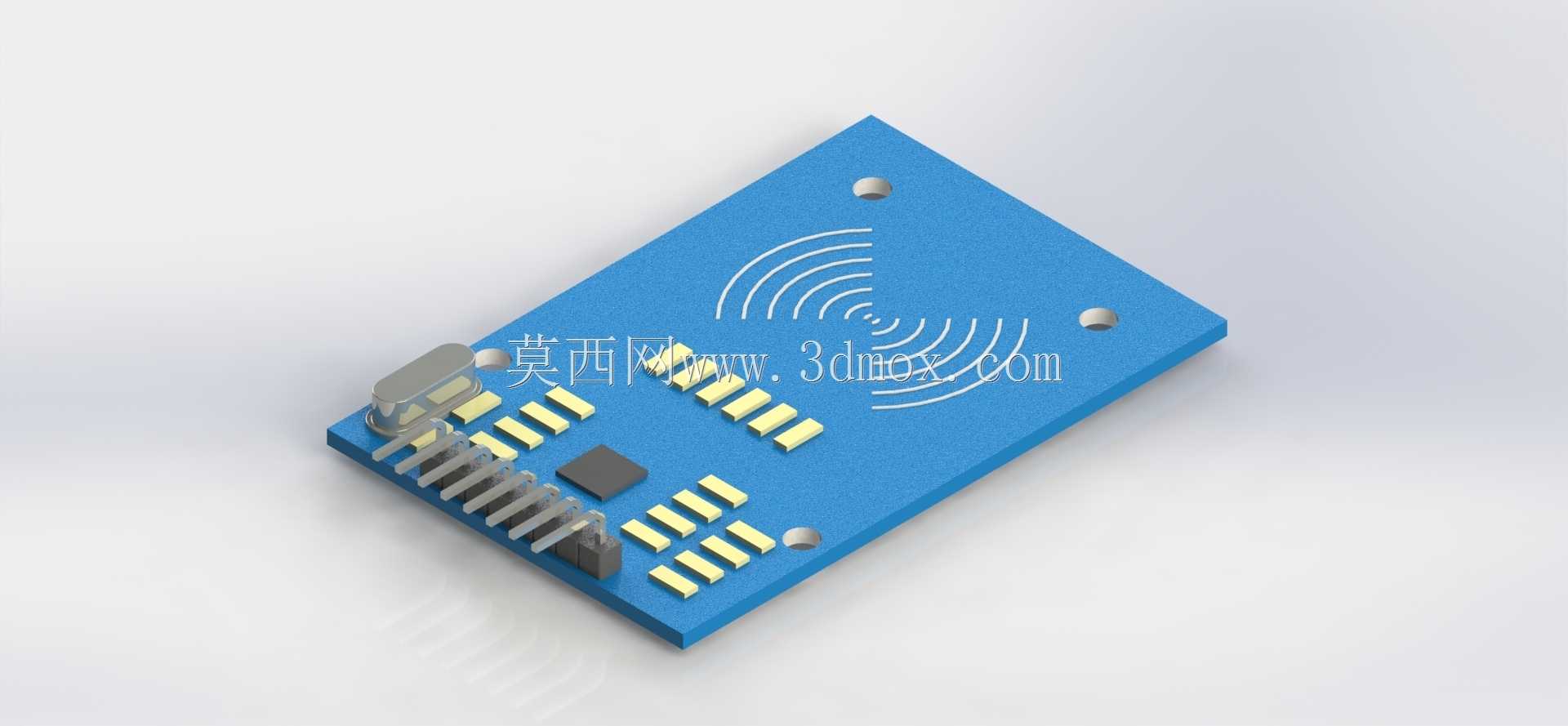

在功能特性设计上，模块整体采用蓝色FR-4玻纤电路板作为基底，板载集成了RC522射频处理芯片、信号匹配电路、天线走线与接插排针，板上预留的三个金属化安装孔位，可通过M2规格的螺丝将模块固定在设备壳体内部的安装柱上，安装时需注意天线区域避开金属遮挡，防止金属屏蔽导致射频信号衰减，影响读卡距离与识别稳定性。板载的排针采用2.54mm标准间距设计，能够兼容通用的杜邦线连接与标准排座焊接，降低二次开发的接线难度。

设计思路上，整体布局优先保证射频天线的完整走线区域，将信号处理芯片布置在板体靠近排针的一侧，缩短高频信号的传输路径，减少信号传输过程中的损耗与干扰；板上的贴片阻容元件整齐排布在芯片周边，既方便生产过程中的贴片加工，也便于后期的检修与元件替换。天线部分采用弧形同心走线的设计，在有限的板卡面积内尽可能拉长天线走线长度，优化射频信号的辐射范围，保证模块在无遮挡环境下能够达到稳定的近场识别距离。

外形尺寸与安装边界方面，模块整体为规整的长方形板状结构，板体边缘做了圆角处理，避免安装时尖锐边角划伤线材或操作人员手部；安装孔位呈三角分布，能够在有限的固定点位下保证模块安装后的平整度，不会因为设备振动出现板体翘曲的情况。设计时预留了足够的安全间隙，排针伸出板体的高度适配常规的板对板连接需求，焊接后不会与周边的其他电子元件产生结构干涉，能够适配绝大多数嵌入式终端的内部安装空间，无需对原有设备结构做大幅改动即可完成集成。
