3D打印机J型挤出热端结构设计

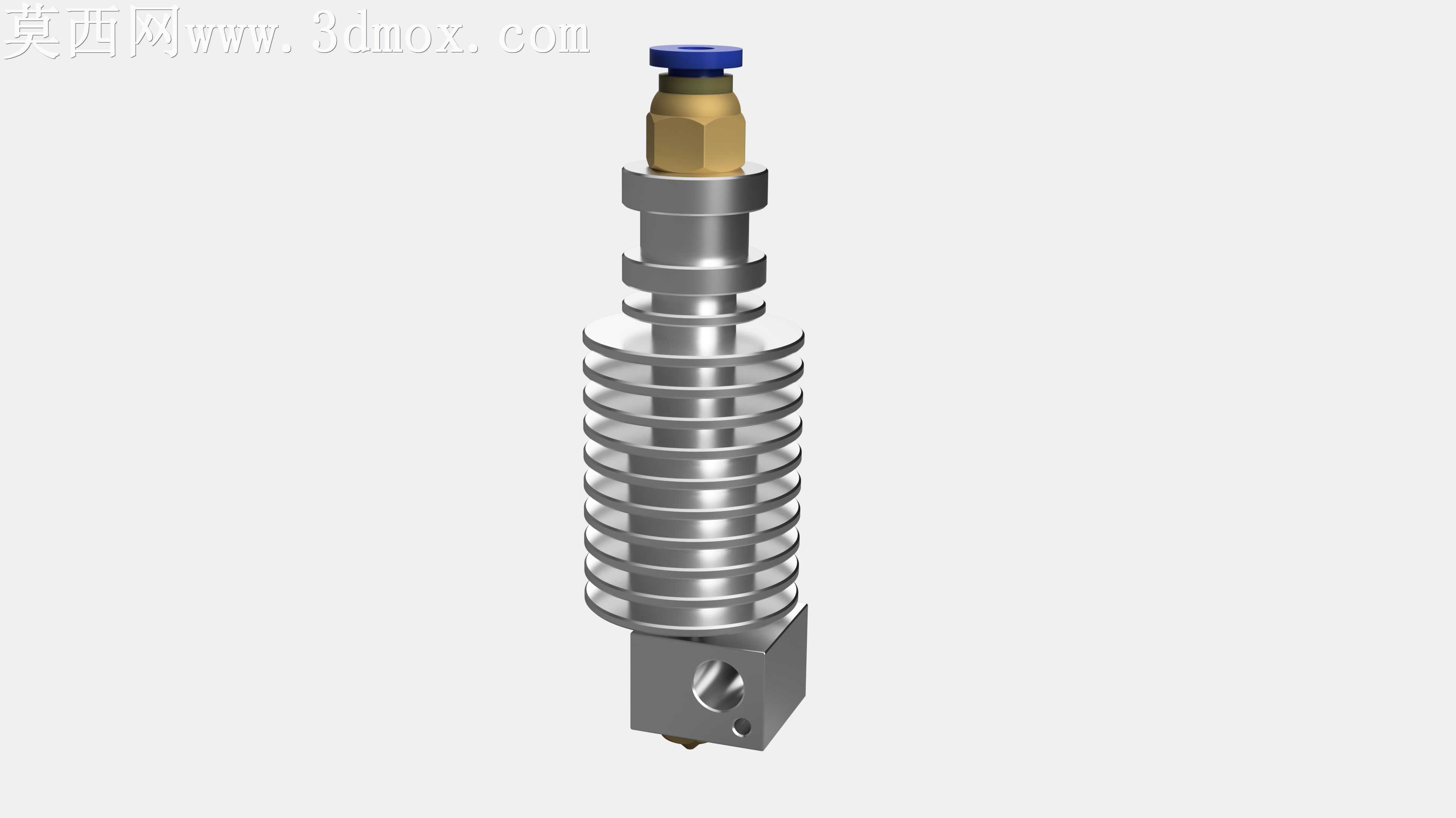

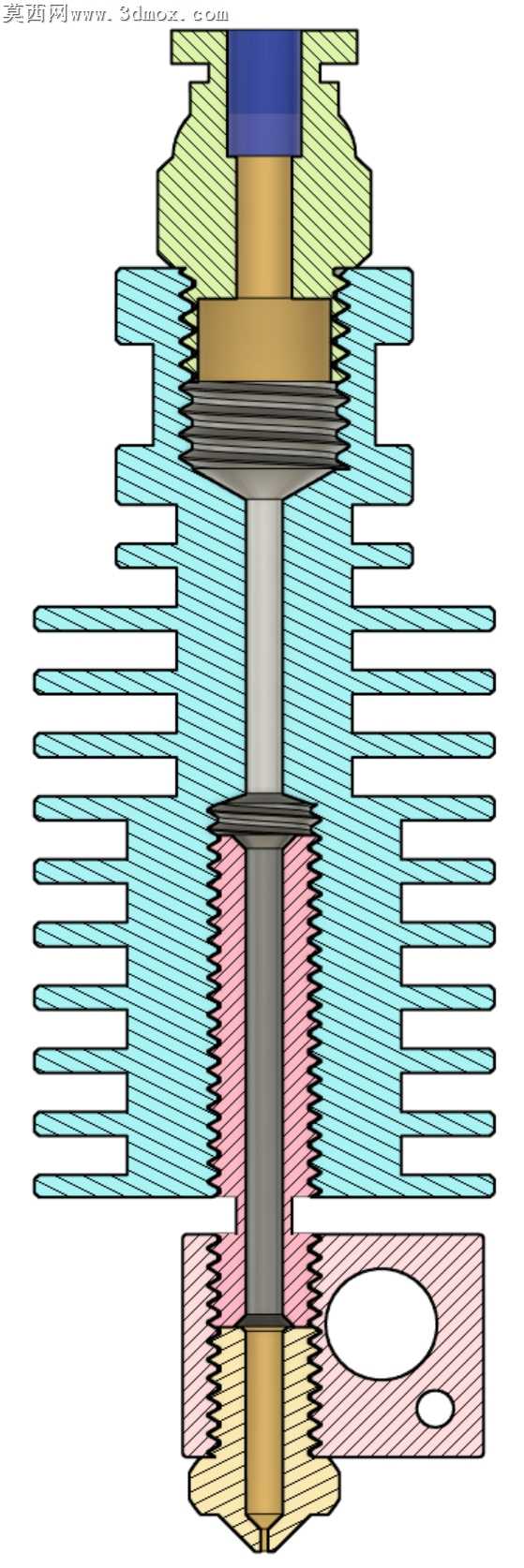

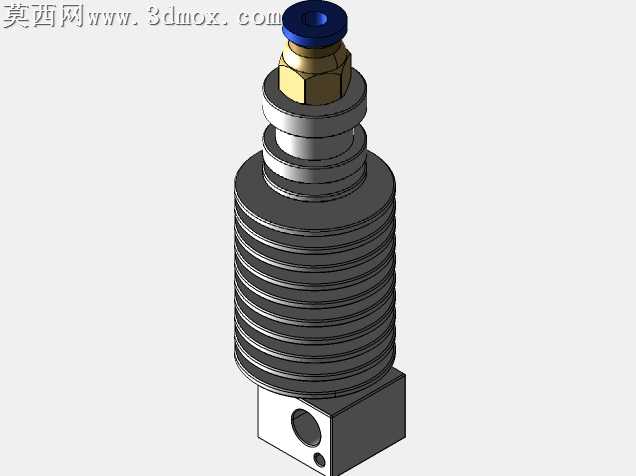

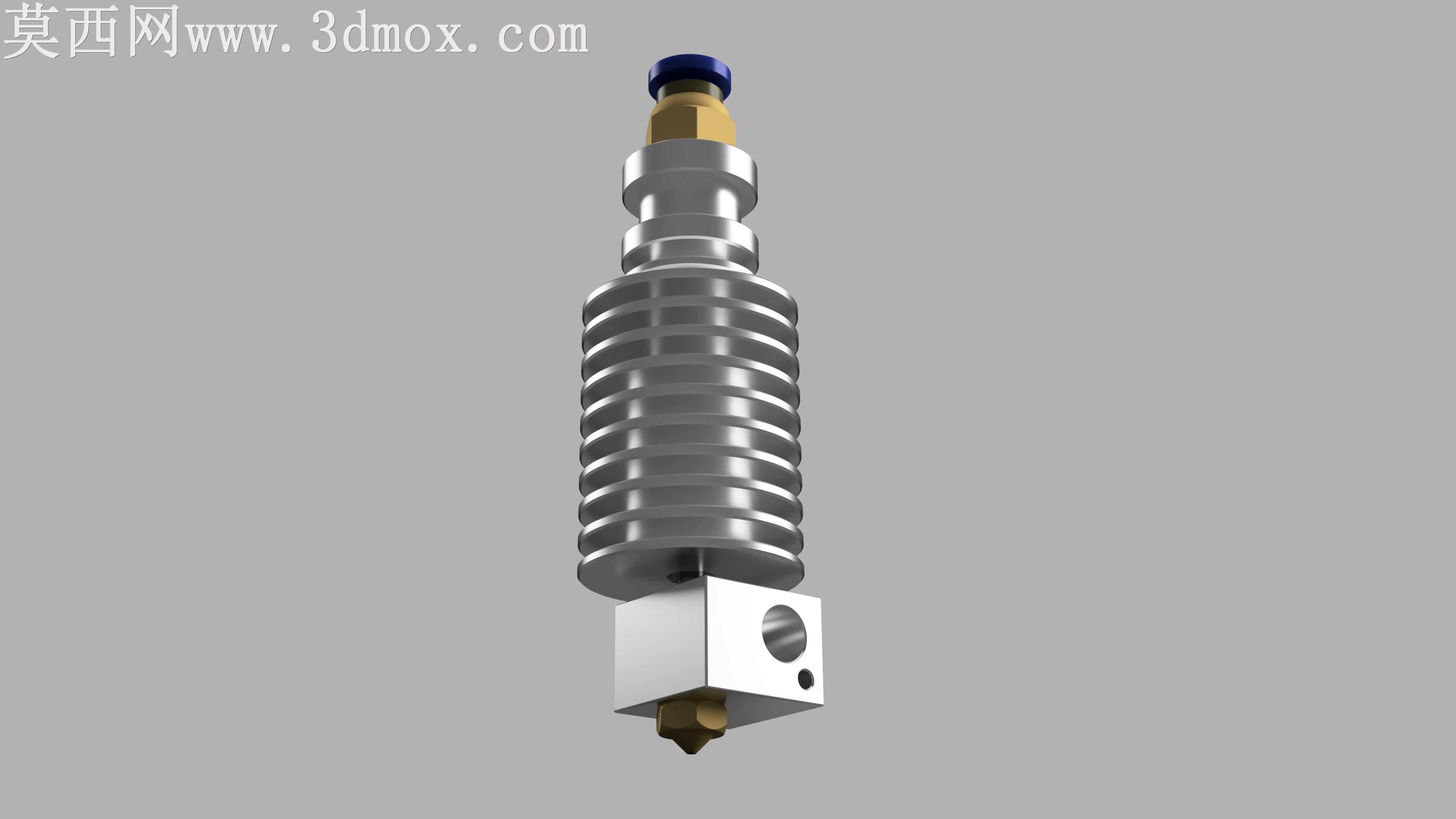

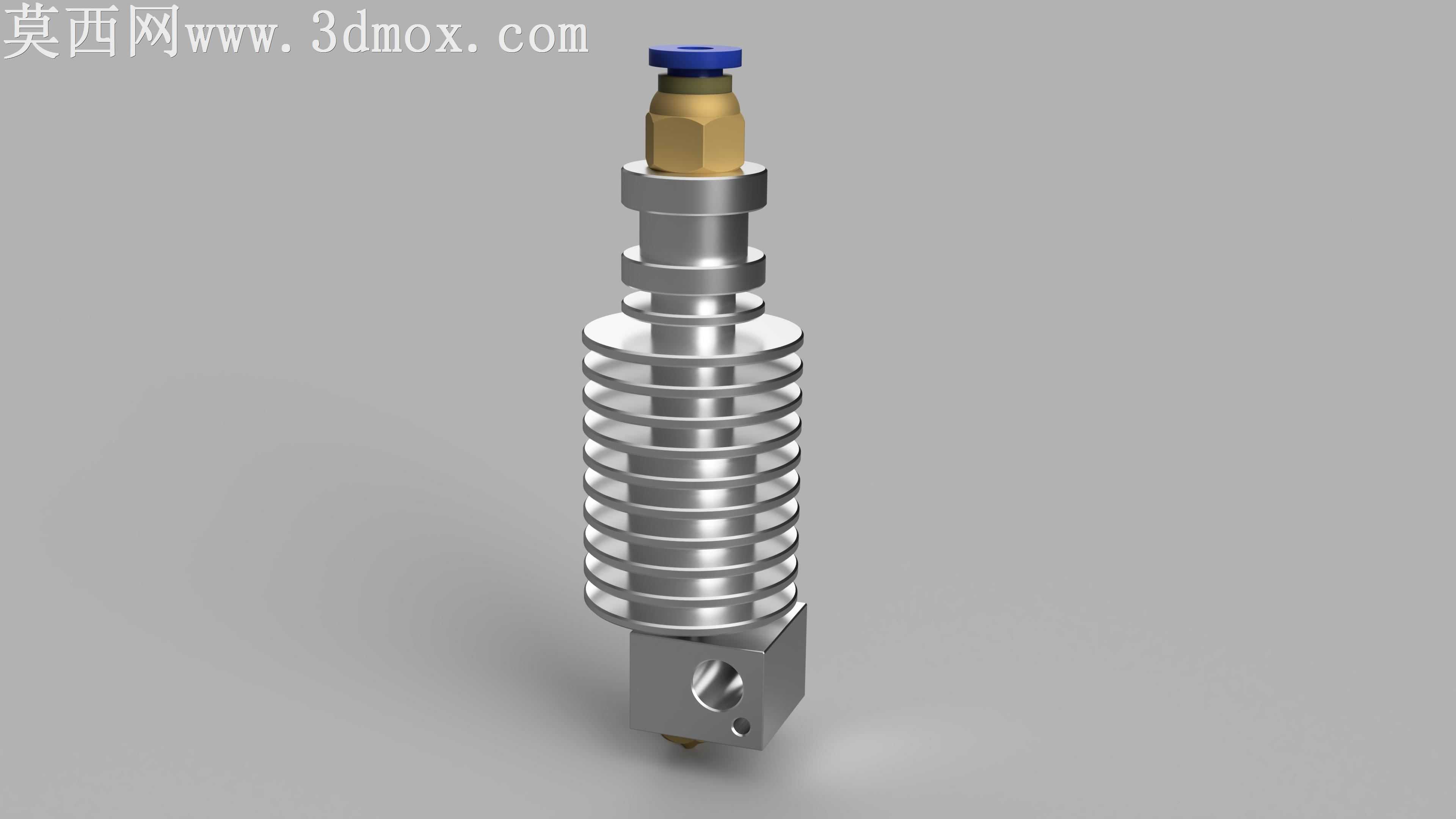

本模型为3D打印机配套的J型挤出热端，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循FDM熔融沉积成型热端的实际装配逻辑，对每一处配合尺寸做了精准约束，保证各零件装配无干涉、公差匹配实际加工要求。模型整体采用立式同轴布局，从上至下依次设置气动快插接头、散热段、隔热隔断、加热铝块、喷嘴结构，各分段功能划分清晰，结构衔接流畅。散热段采用多层环形散热鳍片结构，建模时通过圆周阵列特征快速生成等间距鳍片，鳍片边缘做微小倒角处理，既还原了实际零件的加工工艺，也提升了渲染时的光影层次感，该段材质设定为6061铝合金，赋予亚光金属材质，还原铝合金散热件的细腻磨砂金属质感，表面设置轻微的环境反射效果，体现金属材质的真实物理属性。顶部快插接头采用黄铜基材搭配蓝色塑料锁紧帽的材质组合，黄铜部分做抛光金属质感处理，塑料件设置轻微的磨砂漫反射效果，区分不同材质的视觉差异。中部隔热隔断采用耐高温聚四氟乙烯材质，赋予乳白色半哑光塑料质感，与上下金属段形成明确的材质区分，直观体现隔热段的功能属性。下部加热铝块为方形铣削结构，建模时还原了侧面的热敏电阻安装孔、加热棒固定孔的细节，孔位边缘做倒角处理，材质设定为阳极氧化银色铝合金，表面质感略亮于上部散热段，区分不同加工工艺的铝合金零件。最下端的喷嘴采用黄铜材质，做高温使用后的轻微做旧质感处理，喷嘴尖端的出料孔做了精准的小孔建模，还原实际喷嘴的精细结构。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出散热鳍片的层叠结构立体感，辅光源从另一侧补光消除暗部死黑，顶部添加轮廓光勾勒零件边缘轮廓，背景采用中性灰色调，让金属材质的反光层次更清晰，整体渲染效果真实还原热端的实际外观。设计过程中充分考虑热端的热传导路径，通过散热鳍片增大散热面积、隔热段阻隔热量向上传递的结构设计，保证进料段温度低于耗材熔融温度，避免耗材提前膨胀堵料，同时加热块的紧凑结构保证熔融腔温度均匀稳定，提升出丝流畅度，整体结构紧凑，装配逻辑清晰，可直接用于3D打印机配件的结构验证、装配教学以及相关改装方案的设计参考。
