FDM3D打印机控制板及12864LCD屏模块设计

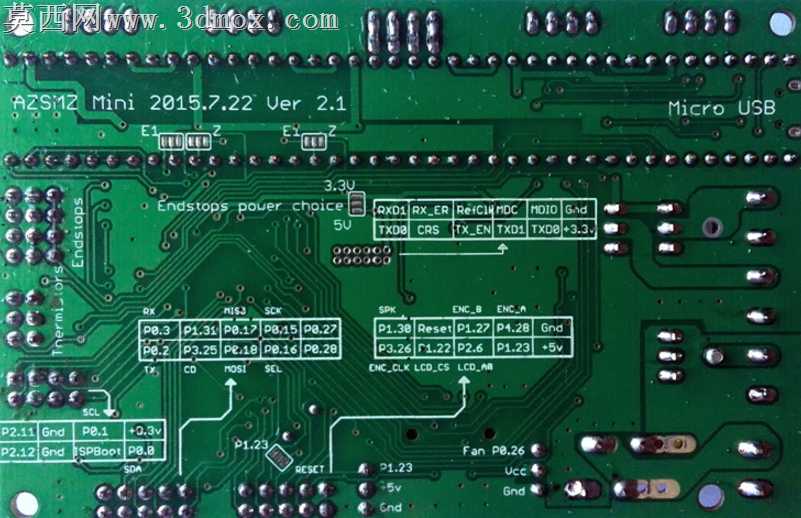

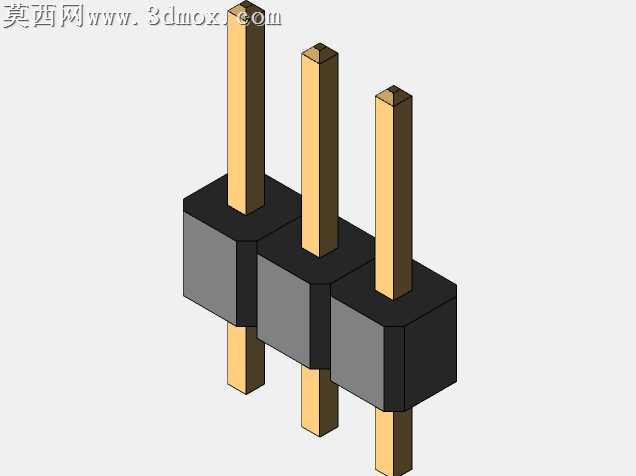

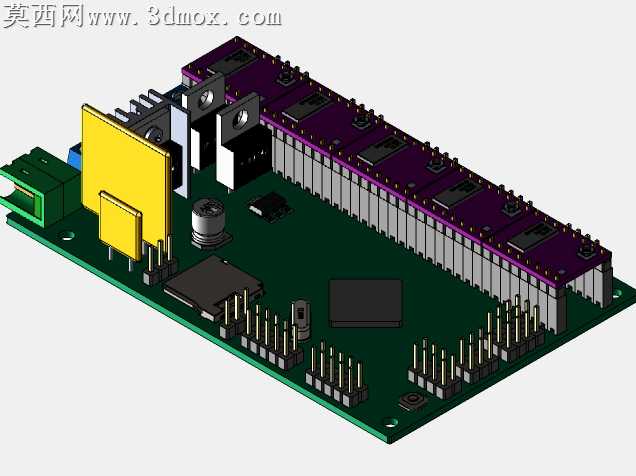

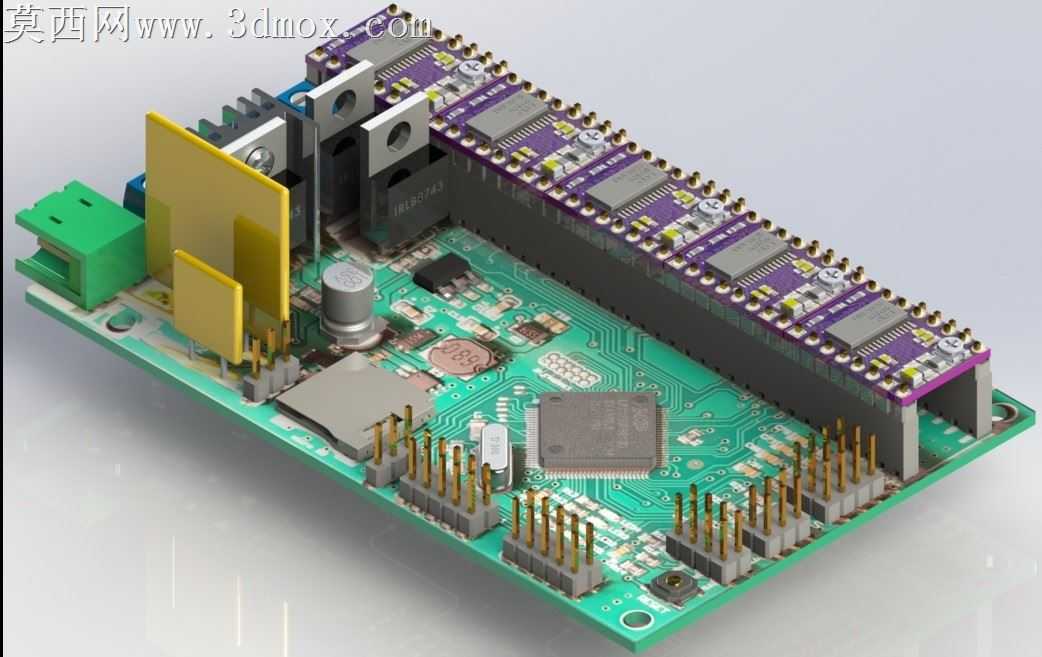

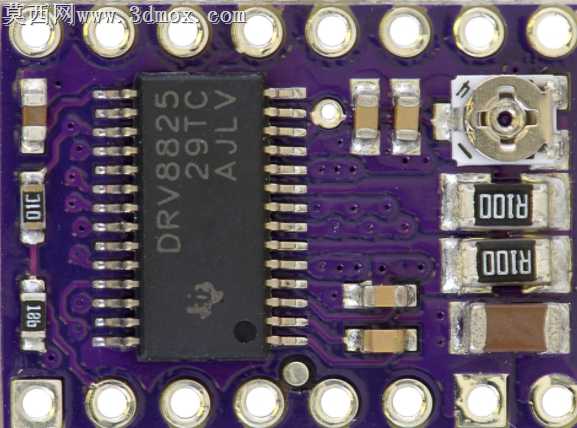

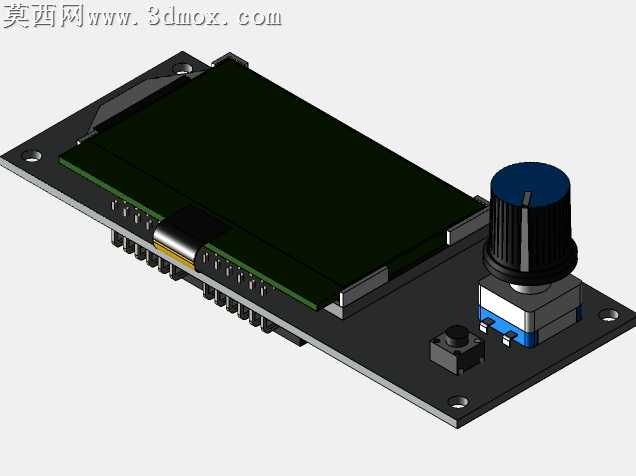

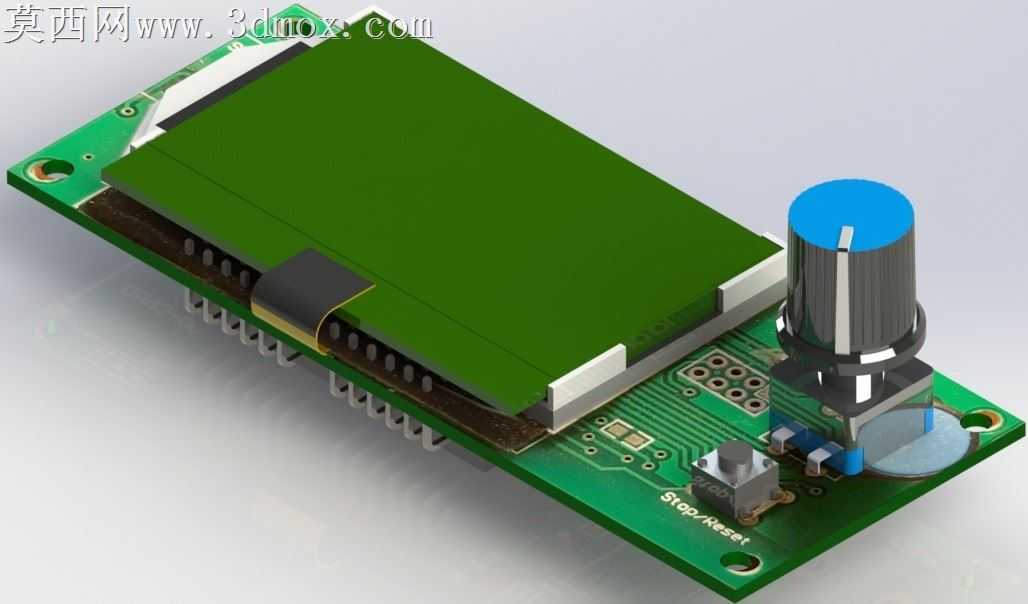

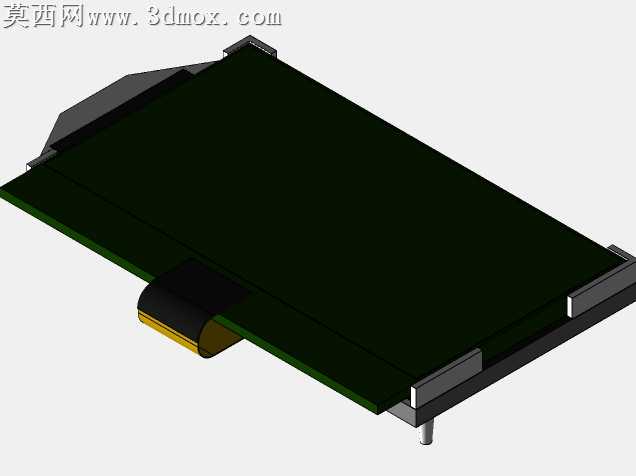

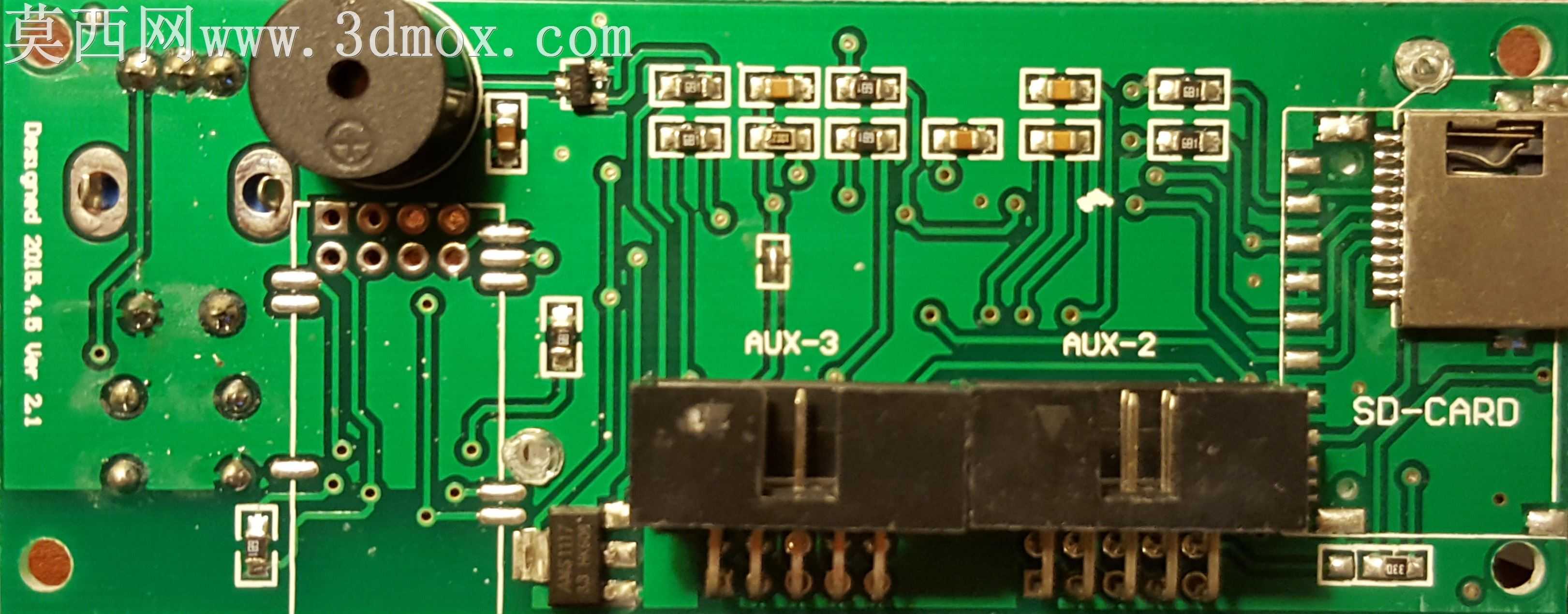

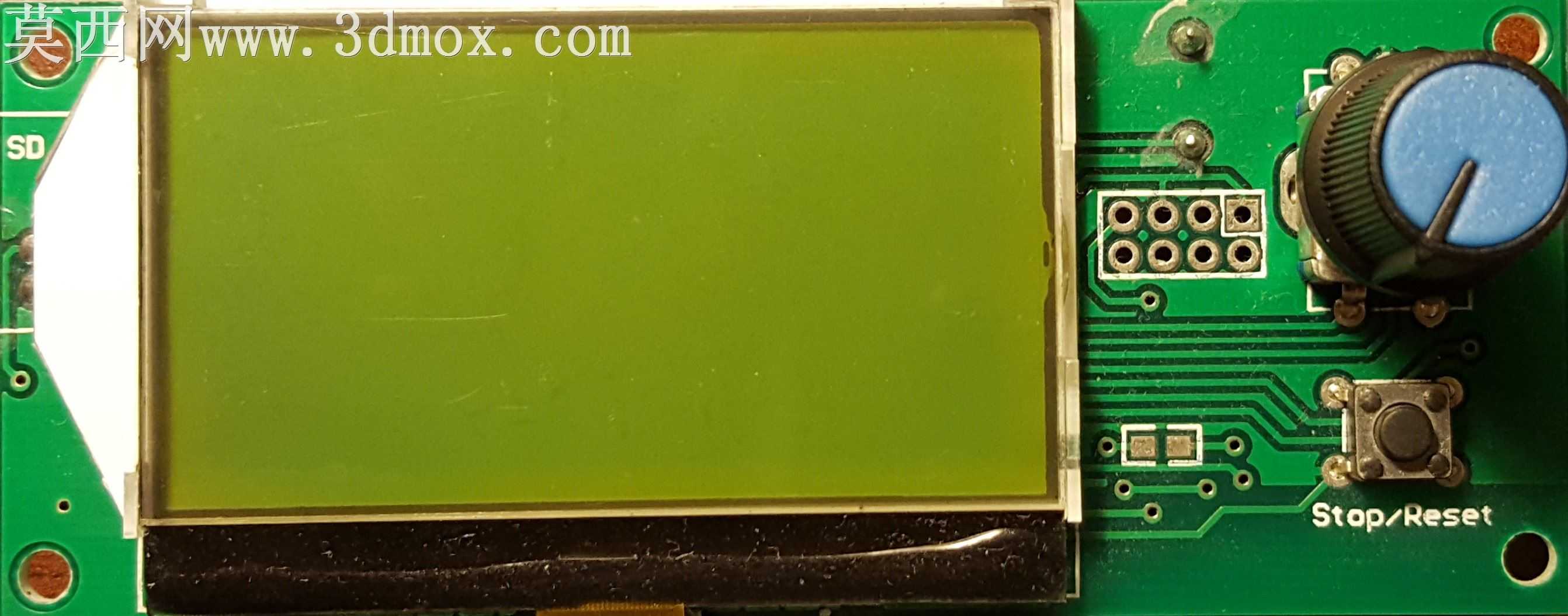

本模型围绕FDM熔融沉积型3D打印机的人机交互核心部件展开，完整还原AZSMZ Mini Ver2.1控制板搭配12864液晶屏幕模块的整体结构，建模过程中严格遵循实际硬件的尺寸比例与装配逻辑。首先针对PCB基板部分，精准复刻板载线路布局、安装孔位、焊盘点位的细节，区分阻焊层绿油材质的哑光质感与焊盘裸露铜箔的金属光泽，还原板载复位按键、接插件引脚的立体结构，确保每个元件的定位与实物完全匹配。屏幕模块部分，还原12864液晶屏的分层结构，包括液晶显示层的半透明玻璃质感、背部驱动电路的封装结构、屏幕与控制板之间的排针连接结构，精准呈现屏幕与基板的装配间隙与固定方式。板载的旋转编码器旋钮部分，细致还原旋钮帽的蓝色顶面标识、金属滚花轴身的防滑纹理、旋钮底座的固定结构，区分旋钮不同部件的材质差异，还原旋钮可旋转按压的结构特征。建模过程中对板载的小型贴片元件、电容电阻、驱动芯片都做了简化但辨识度极高的结构还原，既保证模型整体轻量化，又能清晰呈现控制板的元件布局逻辑。渲染阶段采用柔和的工业产品打光方式，突出PCB板的纹理、屏幕的平整质感、旋钮的金属反光，让整体模型呈现出接近实物的真实观感。设计上充分考虑该模块作为3D打印机人机交互入口的功能属性，还原的结构可直接用于3D打印机整机装配的干涉检查、外壳结构适配设计，帮助开发者快速验证控制模块与打印机机架、外壳的安装匹配度，也可用于3D打印机组装教学的演示素材，清晰展示控制交互模块的组成与装配关系。
