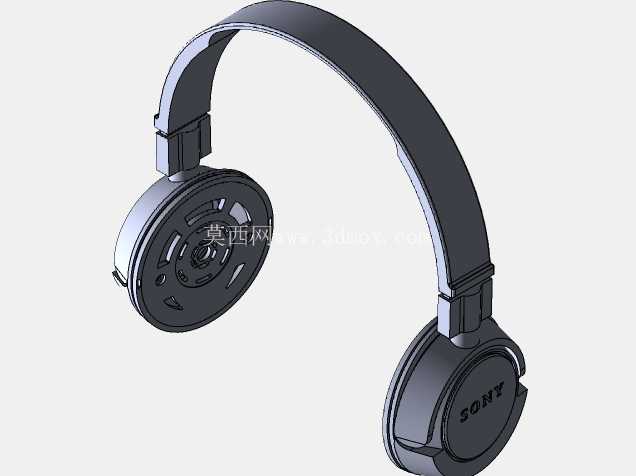

索尼头戴式有线耳机外观结构建模

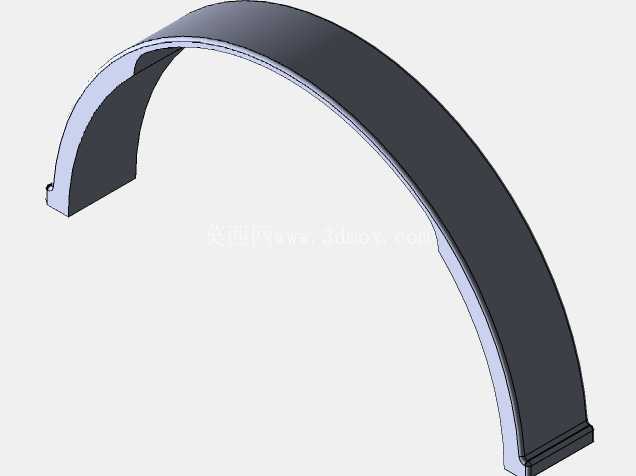

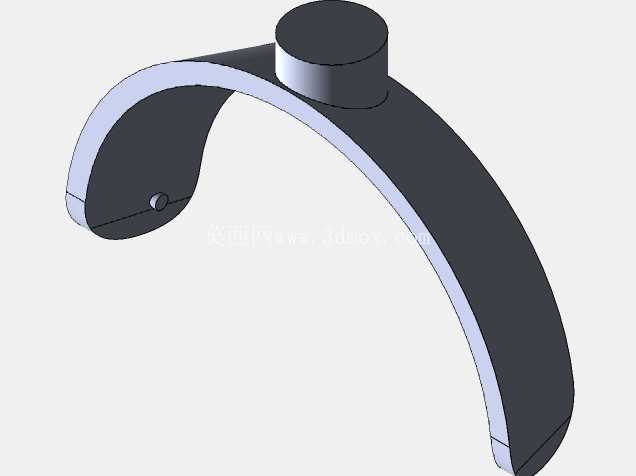

　　头戴式耳机作为日常音频输出的常用设备，在个人影音娱乐、语音通讯、专业监听等场景都有广泛应用，这款索尼头戴式耳机的结构建模，重点围绕佩戴适配性、部件装配关系、外观曲面连续性三个核心维度展开，还原消费类音频产品的典型结构设计逻辑。首先从佩戴适配的尺寸边界来看，头梁部分采用弧形过渡设计，整体展开后的横向跨度适配多数成年人的头围范围，头梁内侧预留了缓冲垫的安装空间，建模时头梁的弯曲弧度参考了人体头部轮廓的曲率，避免佩戴时出现局部压头的问题，两侧的伸缩调节滑杆在模型中预留了滑动配合间隙，滑杆与耳罩外壳的连接位置做了转轴结构，能够实现耳罩角度的小范围自适应调整，匹配不同使用者的耳位角度，提升佩戴贴合度。

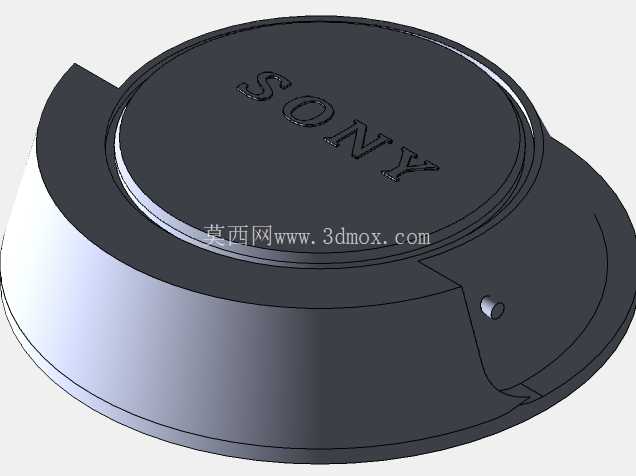

　　耳罩部分采用圆形腔体设计，外侧的装饰盖做了品牌标识的凹陷位，建模时该位置的深度控制在0.3mm左右，适配后续丝印或铭牌粘贴的工艺需求，耳罩外壳与内侧耳垫的配合位置做了一圈环形卡槽，耳垫可以通过卡接结构固定在腔体上，方便后期更换维护，腔体内部预留了发声单元的安装空间，单元安装位的直径匹配常规40mm动圈单元的尺寸边界，腔体壁厚控制在1.2mm，既保证外壳的结构强度，也不会过度增加整体重量。

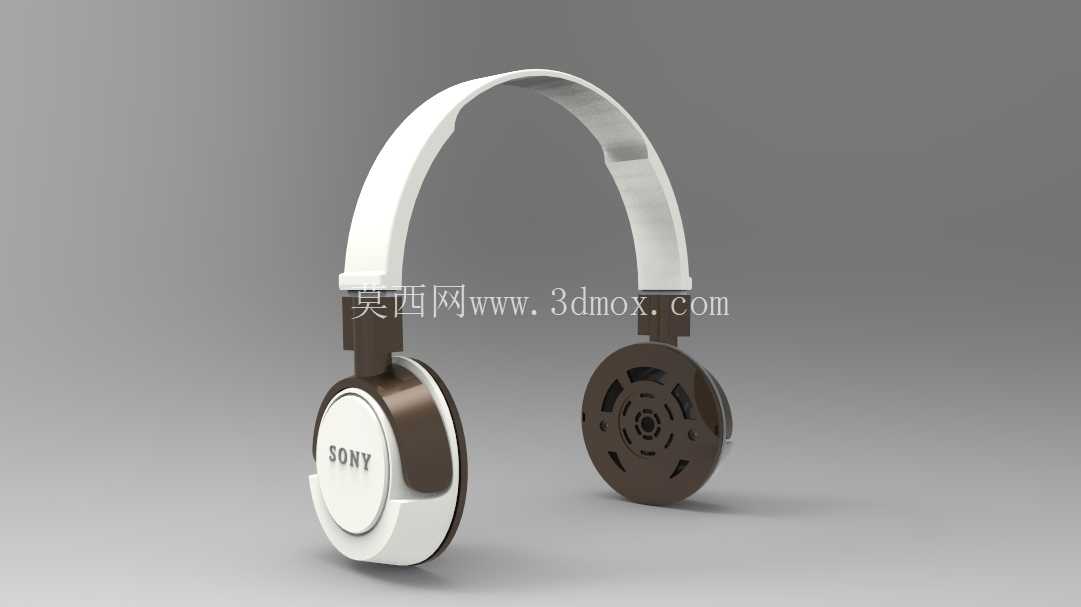

　　从设计思路上看，这款耳机的外观采用白棕拼色的分件设计，不同颜色的部件在建模时做了独立的实体拆分，分模线位置设置在部件衔接的隐蔽处，避免外露影响外观整体性，头梁与滑杆的连接位置做了圆角过渡，消除尖锐棱角，提升使用时的安全性，耳罩外侧的圆形装饰圈做了细微的凸台处理，既可以强化外观层次感，也能在耳机平放时避免装饰面直接接触桌面造成磨损。在实际应用场景中，这类轻量化头戴耳机主要面向日常桌面办公、移动影音使用场景，因此建模时整体重量控制参考了同类型产品的参数，所有部件的壁厚都做了均匀化处理，避免出现壁厚突变导致的注塑成型缺陷，耳罩与头梁的连接转轴位置预留了阻尼结构的安装空间，保证耳罩转动时可以停在任意角度，不会出现松垮晃动的问题。

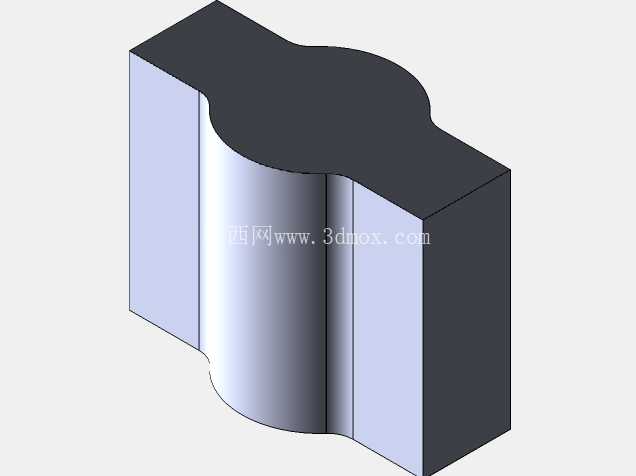

　　头梁部分的内侧曲面做了弧度优化，与头顶接触的位置宽度设置在25mm左右，分散头部承受的压力，长时间佩戴也不会产生明显的压迫感，滑杆的调节行程设置在30mm，能够适配不同头型的佩戴需求，调节档位的卡位结构在模型中做了简化处理，保留了卡位凸点与凹槽的配合关系，能够直观体现调节结构的工作原理。从装配关系来看，整个耳机的部件分为头梁外饰件、头梁缓冲垫、两侧伸缩滑杆、耳罩外壳、耳罩内盖、发声单元、耳垫七个主要部分，建模时所有配合面都预留了0.1mm的装配间隙，符合消费电子产品的装配公差要求，耳罩外壳上的出线孔位置做了圆角护线结构，避免耳机线反复弯折出现断裂问题，出线孔的直径匹配常规3.5mm音频线的线径尺寸，方便线材的装配与更换。曲面建模部分重点处理了头梁与耳罩衔接位置的G2连续，保证外观曲面顺滑无折痕，所有外露的边缘都做了R0.5以上的圆角处理，既提升握持佩戴的触感，也能避免注塑件边缘出现飞边毛刺，分件位置的错位量控制在0.1mm以内，符合消费电子外观件的装配精度要求。
