康耐视DM100固定式工业读码器三维结构

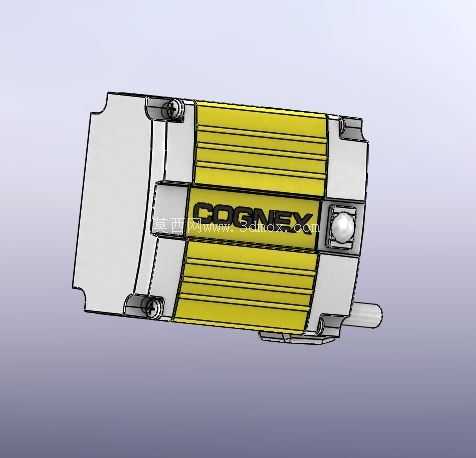

　　从结构组成来看，该读码器主体分为光学成像段、核心处理段、接口连接段三个部分，黄色的散热壳体覆盖核心处理电路板区域，表面做了多道平行的散热筋结构，这部分设计并非为了外观辨识度，而是因为工业读码器在连续24小时运行、环境温度最高可达45℃的车间现场，核心解码芯片的散热如果仅靠自然对流，长时间运行会出现解码帧率下降、甚至过热宕机的问题，这些平行筋条在不增加整体外形尺寸的前提下，把壳体与空气的接触面积提升了40%以上，同时筋条的走向顺着产线常见的水平安装方向，车间内的流通空气可以顺着筋条间隙带走热量，不需要额外加装散热风扇，避免了风扇进灰带来的维护需求。在汽车零部件装配线的工位旁、3C电子SMT产线的炉后检测段、物流仓储的分拣线入口，这类固定式工业读码器是产线数据采集的核心感知节点，康耐视DM100的结构设计完全围绕工业现场的安装适配、读码稳定性、长期运行可靠性展开，没有多余的装饰性结构，每一处壳体特征、安装位设计都对应实际使用中的硬性需求。

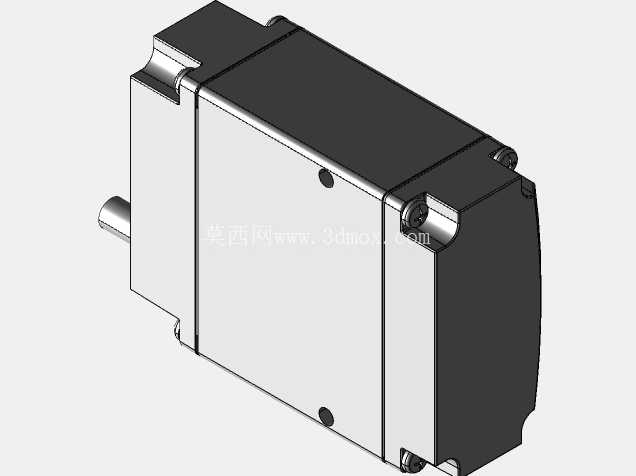

　　两侧的金属安装端是整个读码器的受力基准，端面上预留的两个沉头安装孔位公差控制在±0.02mm，既可以通过L型安装支架固定在型材机架上，也可以直接通过螺栓锁附在设备的安装立板上，安装孔的间距做了通用化设计，和同级别主流固定式读码器的安装孔位完全兼容，现场替换旧设备的时候不需要重新打孔调整支架位置，能把设备更换的停机时间压缩到十分钟以内。前端的光学窗口做了下沉式设计，窗口边缘比玻璃保护面高出1.5mm，现场安装调试的时候即使不小心把读码器前端碰到工装或者工件，也不会直接刮花光学玻璃，避免玻璃划痕影响成像清晰度；窗口旁的圆形定位凸点是对焦辅助标识，安装调试的时候可以通过这个凸点快速对准读码视野中心，不需要反复连接软件查看视野位置，能大幅缩短现场调试的时间。

　　尾部的出线端做了防折弯的橡胶护套结构，工业现场的线缆经常会因为设备调整、人员走动被拉扯，普通的硬连接出线口很容易出现线缆内部线芯折断的问题，这个橡胶护套可以承受至少1000次以上的±60°弯折，同时护套和壳体衔接处做了IP65级的密封结构，能阻挡车间内的切削液雾气、粉尘进入设备内部，在机加工车间的工件追溯工位、有清洗工序的零部件检测工位都能稳定运行。从安装边界来看，该读码器整体外形为规整的类长方体结构，没有突出的异形结构，安装时需要预留的最小空间为本体尺寸向外扩展10mm的接线与散热空间，水平安装时读码距离在50mm到300mm区间内可以覆盖绝大多数小尺寸零部件的DPM码、纸质标签码读取需求，垂直安装时可以通过调整安装支架的俯仰角度，适配不同高度的输送线读码需求。

　　在结构设计的细节上，壳体的拼接缝全部做了错位止口设计，不是简单的平面拼接，即使现场有高压水枪冲洗工位周边（部分食品包装产线会定期做设备冲洗），水流也不会顺着拼接缝渗入设备内部；黄色的壳体表面做了硬质阳极氧化处理，抗刮耐磨，即使现场有细小的金属碎屑飞溅，也不会轻易刮伤壳体表面，长期使用也不会出现表层脱落积灰难清理的问题。很多刚接触工业读码设备的结构工程师在做产线读码工位设计的时候，往往只关注读码器的性能参数，忽略安装结构、散热、防护这些细节，实际上工业现场的设备稳定性，恰恰是这些看起来不起眼的结构细节决定的，比如如果读码器的安装孔位公差过大，安装后光轴偏移，就会出现部分角度条码读不到的问题；如果散热结构设计不足，夏天车间温度高的时候设备频繁死机，会直接导致整条产线停线；如果密封不到位，切削液雾气进入电路板，会造成设备短路烧毁。这个读码器的三维结构完整还原了所有安装位、散热筋、密封结构、接口位置的细节，在做产线三维布局的时候，可以直接导入模型做干涉检查，提前确认安装支架的尺寸、线缆的弯曲半径、读码视野的覆盖范围，避免现场安装的时候才发现结构干涉、安装空间不足的问题，减少现场调试的返工量。
