V型六缸内燃机精细装配结构模型

项目分类:发动机 发布时间:2026-02-28 ID:1141067
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型
  • V型六缸内燃机精细装配结构模型

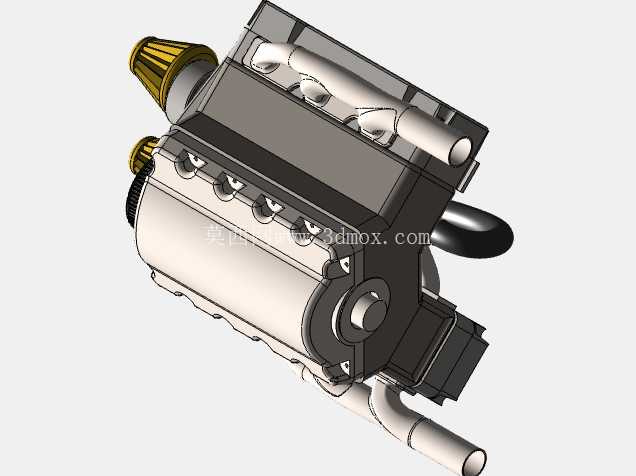

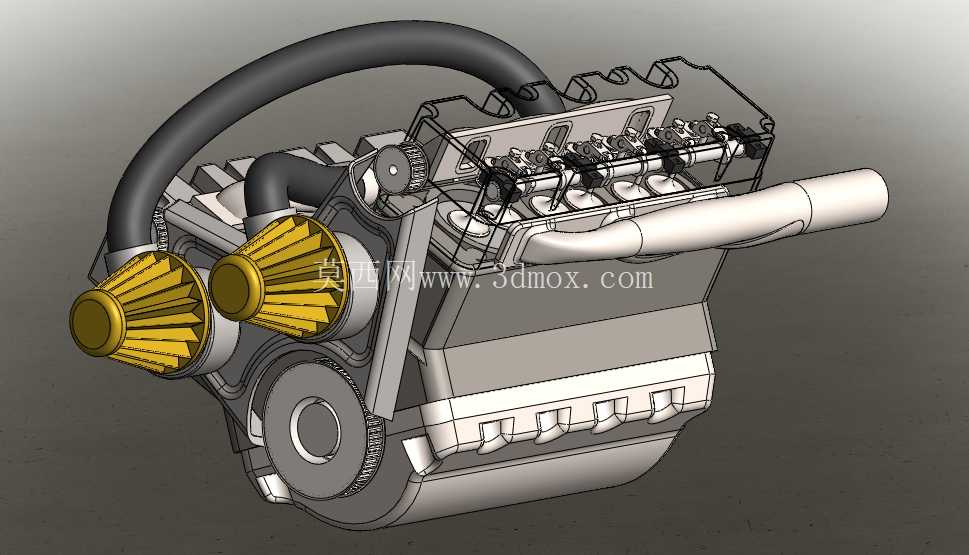

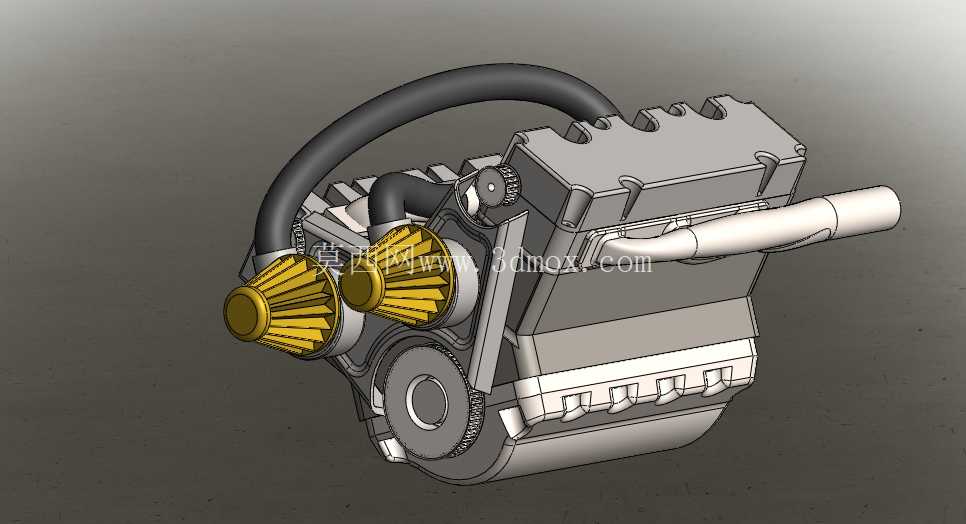

在乘用车动力总成开发、职业院校内燃机原理教学、改装车动力方案验证的场景中,精准还原V6内燃机结构的三维模型是不可或缺的技术载体。不同于直列四缸机型的布局,V型六缸的两列气缸呈夹角排布,这一结构从根源上抵消了一阶、二阶往复惯性力,运行平顺性更优,常被搭载于中高端乘用车、轻型商用车辆以及小型工程动力单元中,核心作用是将燃油燃烧的热能通过曲柄连杆机构转化为旋转机械能,为整车提供稳定的动力输出。

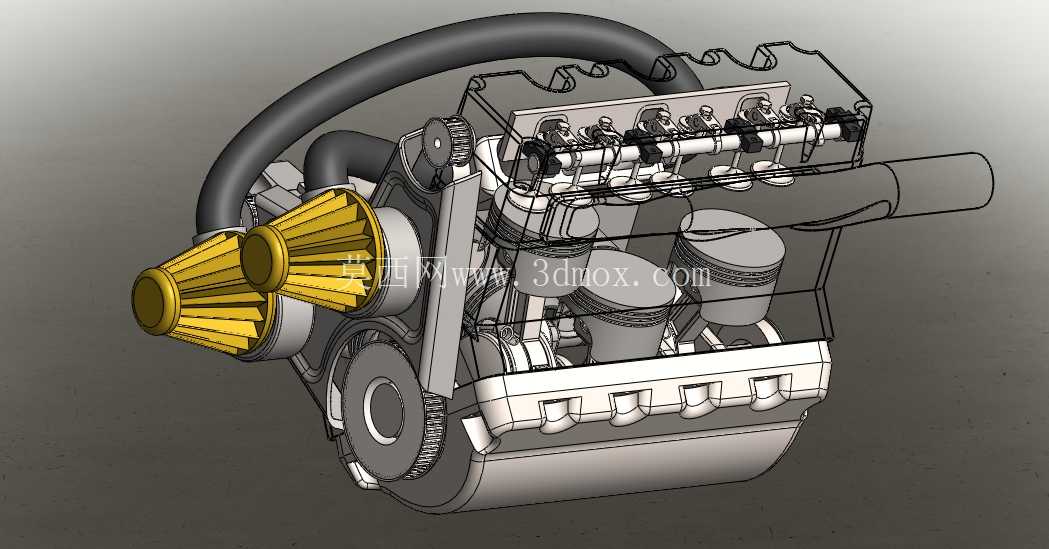

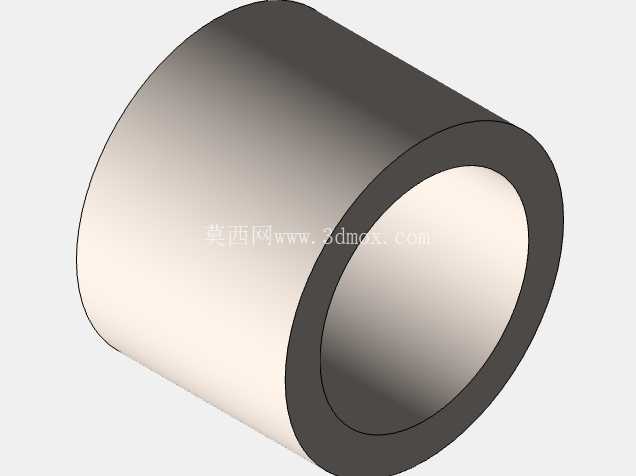

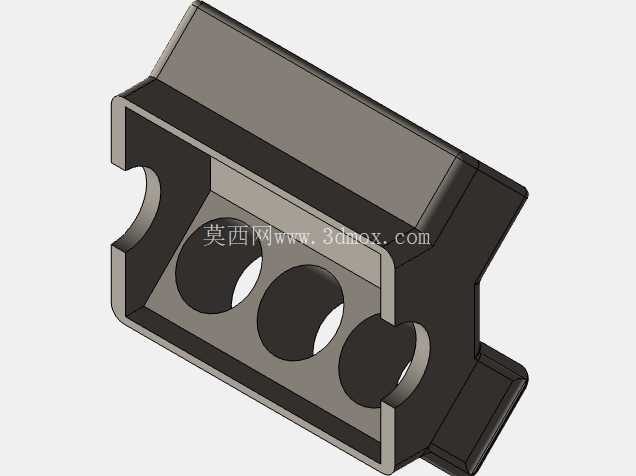

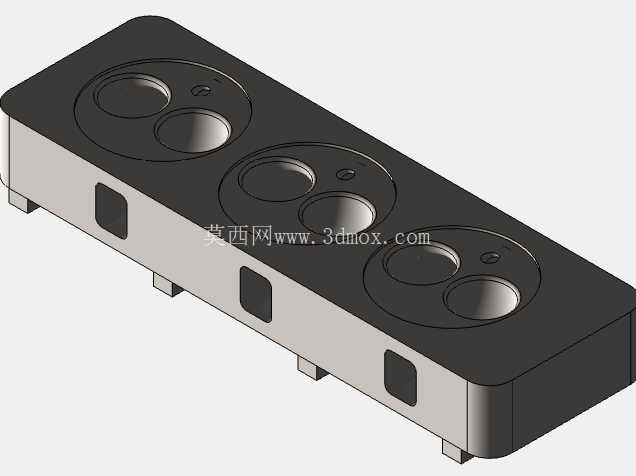

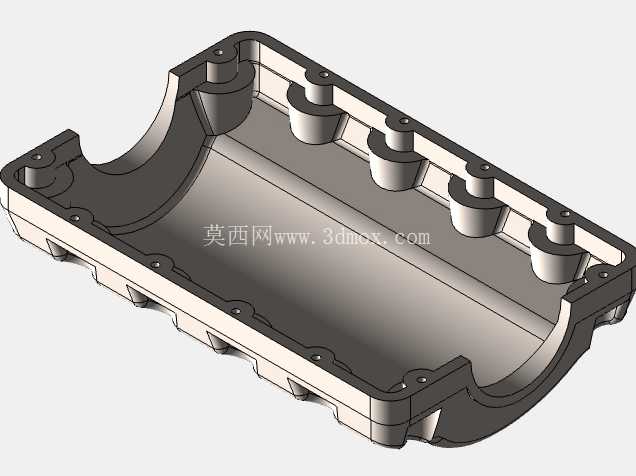

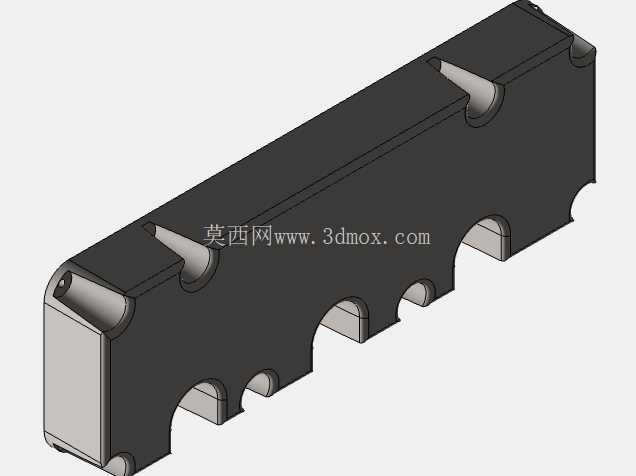

这套模型完整覆盖了内燃机运行所需的全部核心部件,没有做过度简化处理。首先看机体组部分,作为整台动力单元的承载基体,缸体采用了加强筋布局的结构设计,对应V型排布的六个气缸套安装位,缸体上预留了主润滑油道、冷却水道的开孔,安装边界上的主轴承座定位面、缸盖连接螺栓孔位都做了精准还原,能够清晰展示湿式缸套的压装位置、曲轴轴向定位的止推片安装槽结构。缸盖部分对应每列三个气缸的进排气道布局,精准还原了半球形燃烧室的轮廓,气门导管、气门座圈的安装位都有明确体现,进排气道的走向经过了气流优化的形态还原,能够直观看到气道如何从缸盖进气侧逐步收窄延伸至燃烧室,匹配不同升程的气门实现充气效率的提升。

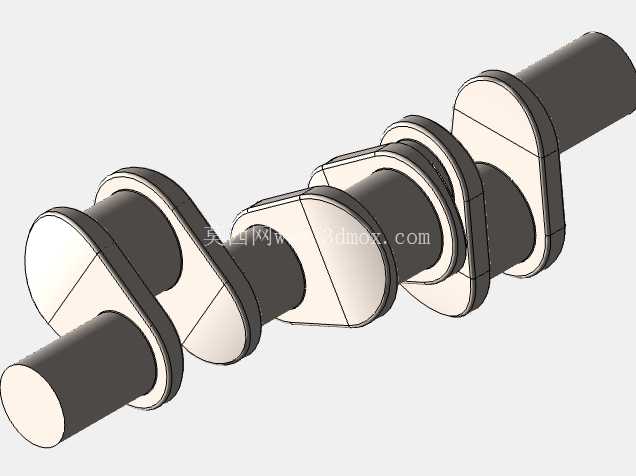

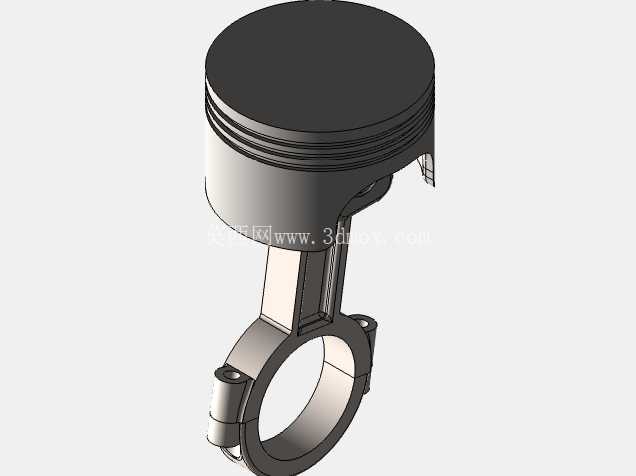

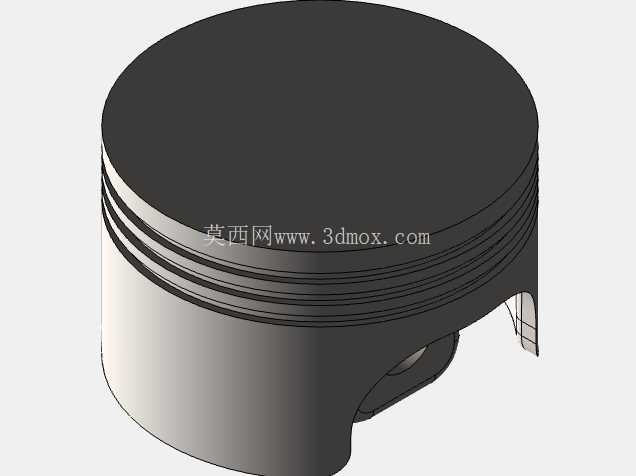

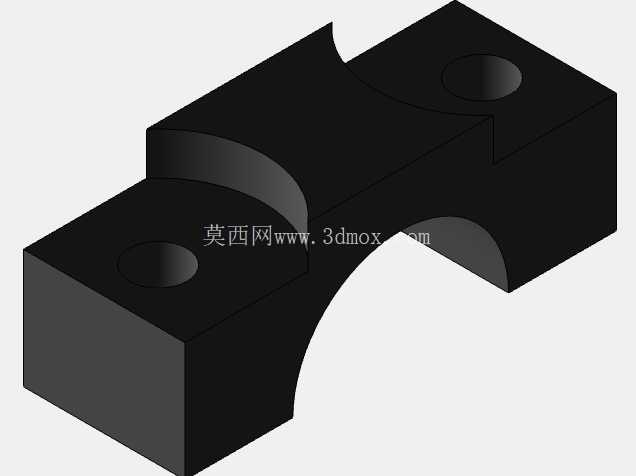

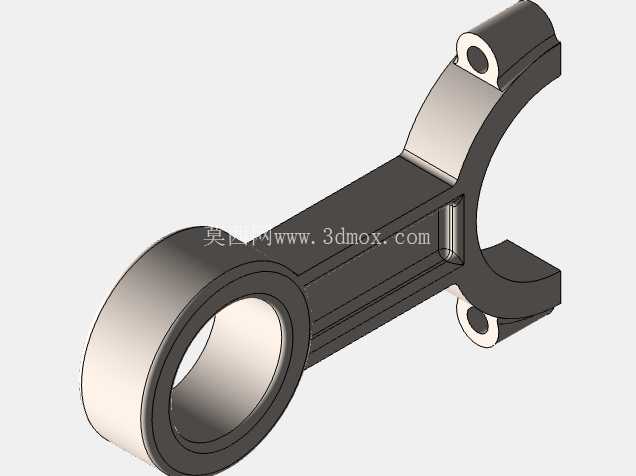

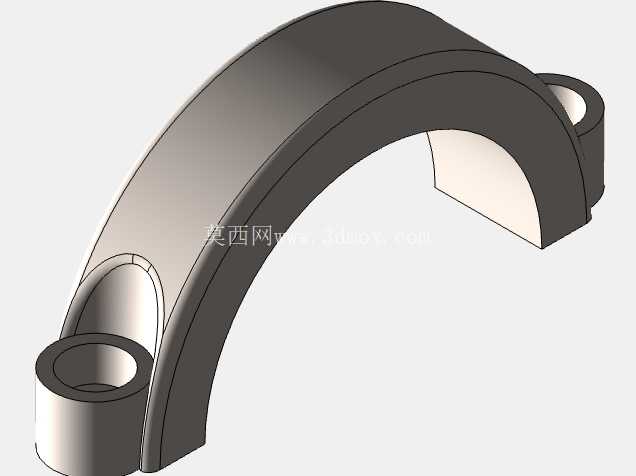

曲柄连杆机构部分,曲轴采用了全支撑设计,六个曲柄销对应V型两列气缸的错拐布局,平衡块的配重轮廓完全按照实际机型的动平衡要求设计,能够清晰展示多轴颈结构如何将活塞的往复直线运动转化为曲轴的旋转输出,主轴瓦、连杆轴瓦的安装位都做了分层结构展示。活塞部分还原了环槽结构,包括气环、油环的安装位置,活塞销的偏置设计也有体现,连杆采用了涨断式连杆的结构形态,大头端的定位齿面、连杆螺栓的安装位都清晰可见,能够直观展示活塞往复运动过程中如何通过连杆将爆发力传递至曲轴。

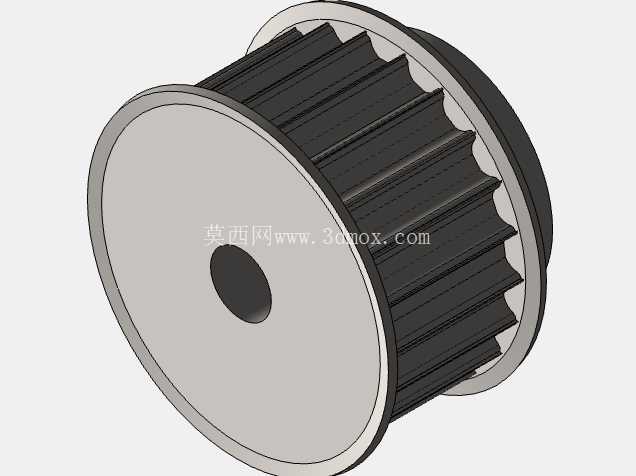

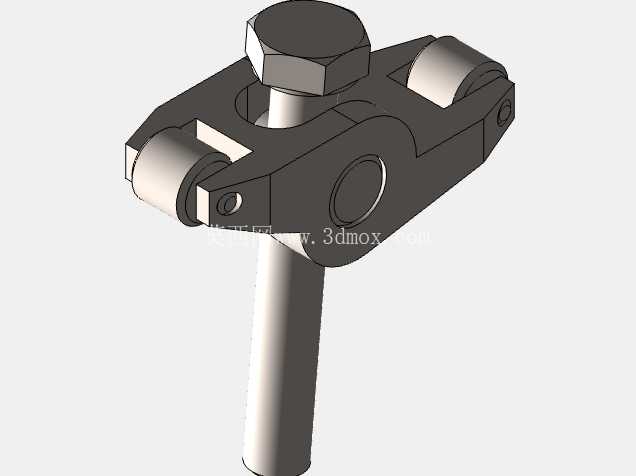

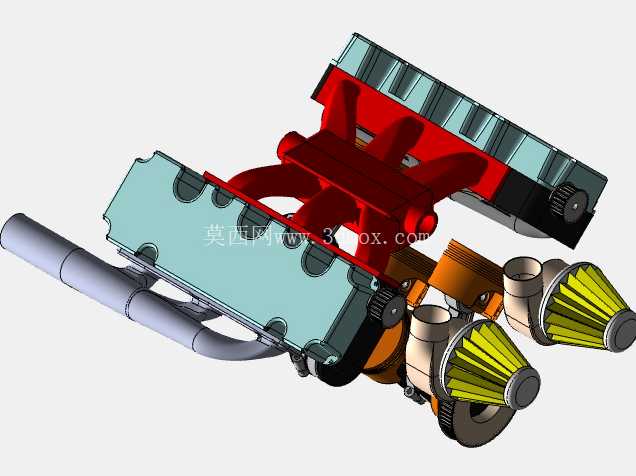

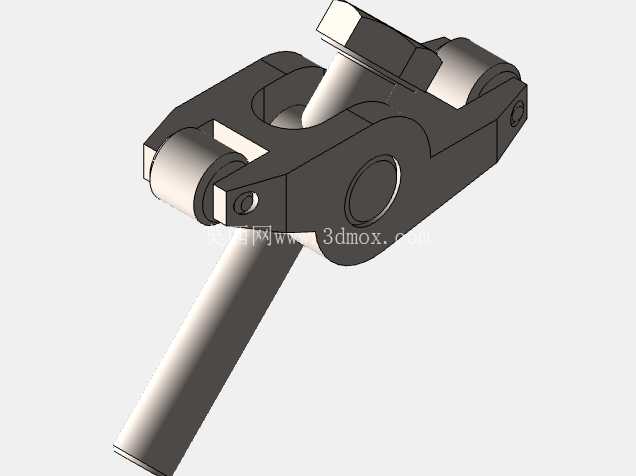

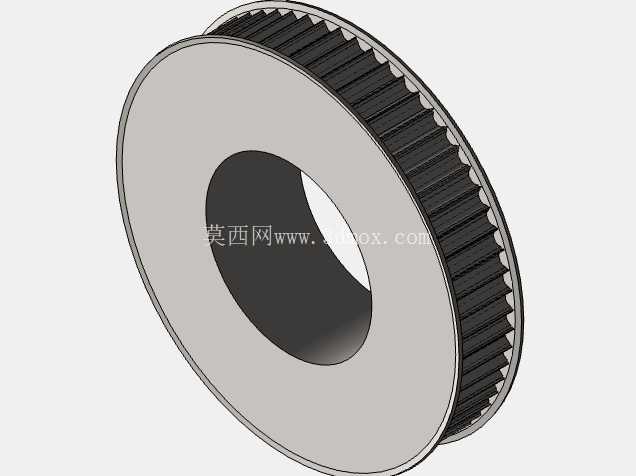

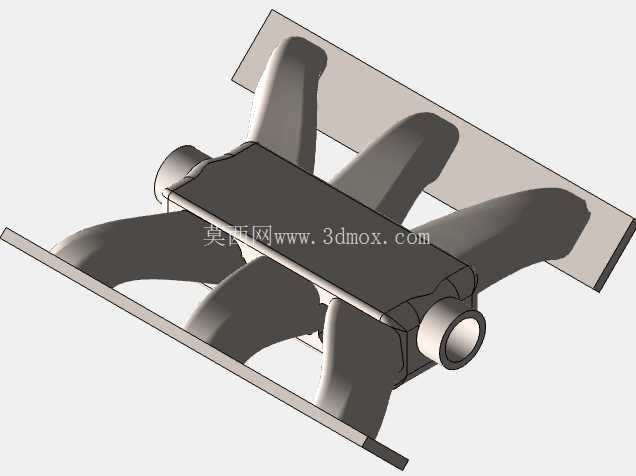

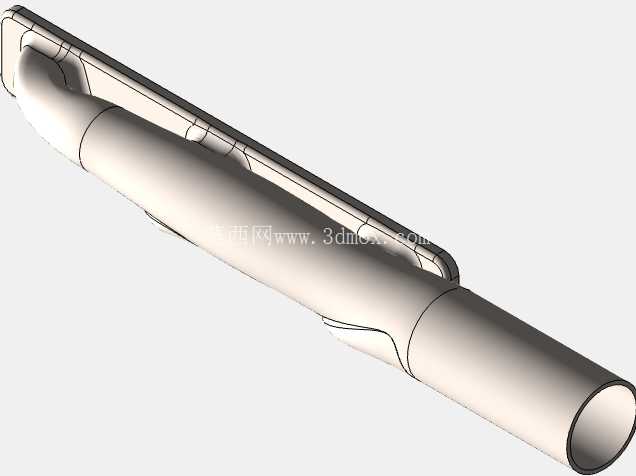

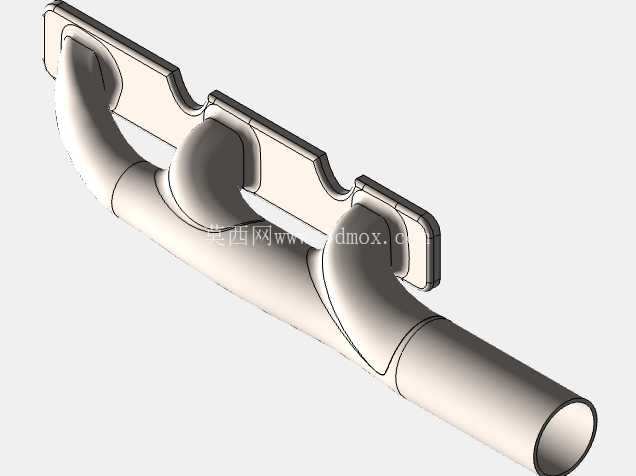

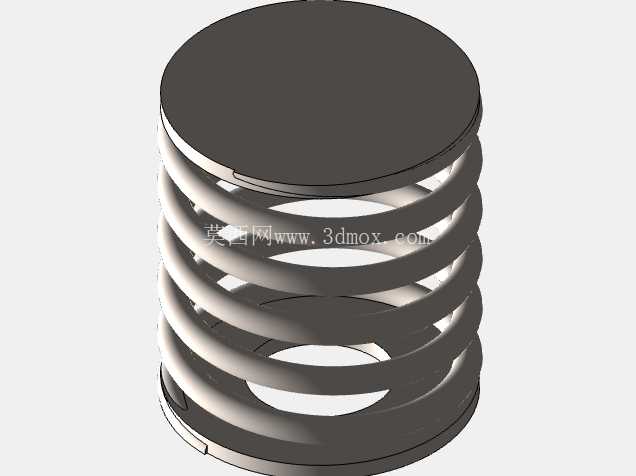

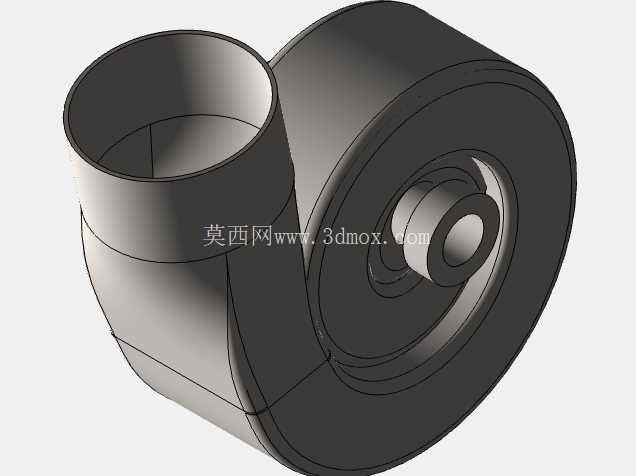

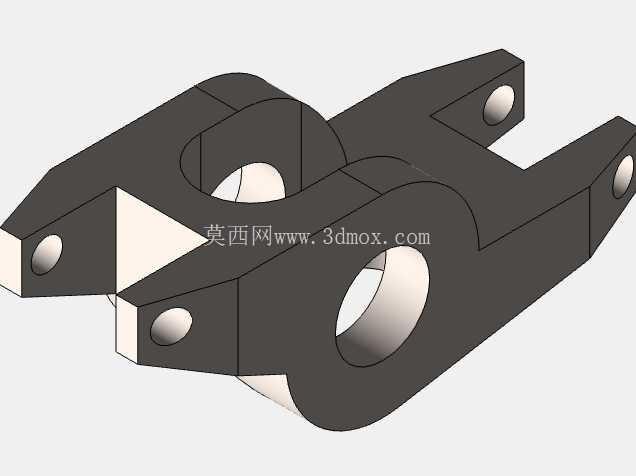

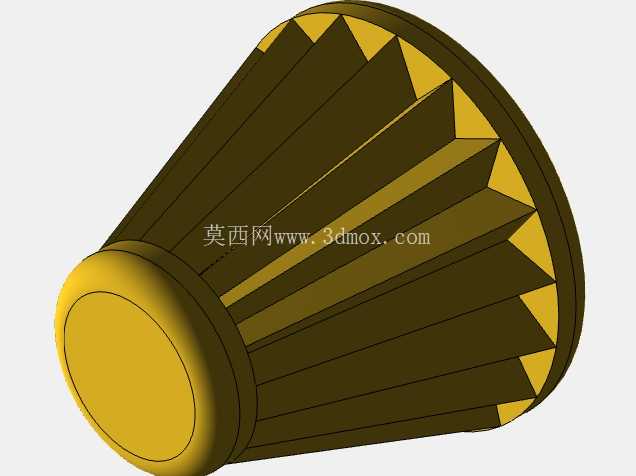

配气机构部分采用了顶置凸轮轴的结构还原,凸轮轴上的凸轮型线对应每个气缸的进排气门开启正时,能够清晰看到凸轮如何驱动挺柱、推杆(若为OHV结构则对应推杆,若为DOHC则直接驱动摇臂)控制气门的开启与关闭,气门弹簧的座圈、锁片结构都做了精细化建模,能够直观展示配气相位对应的部件运动关系,对于理解可变气门正时的结构基础有很强的参考价值。进排气歧管部分,进气歧管采用了等长歧管的形态设计,能够保证各气缸的进气量均匀性,排气歧管的走向对应V型缸体的两侧布局,还原了排气汇合的流道形态,前端的齿轮传动结构展示了正时齿轮组的啮合关系,包括曲轴正时齿轮、凸轮轴正时齿轮的传动比匹配,能够直观看到配气机构与曲轴的正时同步关系。

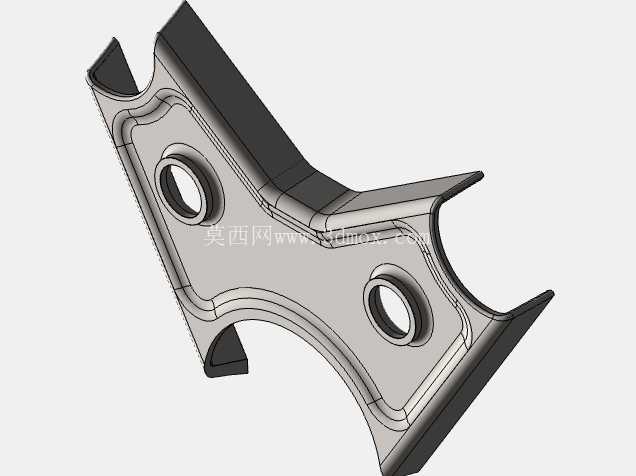

从安装边界来看,模型还原了发动机前端的附件驱动轮系安装位、后端与变速器连接的飞轮壳定位止口、缸体两侧的发动机悬置安装凸台,这些安装接口的尺寸逻辑完全按照量产V6机型的通用边界设计,能够直接用于动力总成总布置的匹配校核,也可以用于教学过程中讲解发动机在整车舱内的安装定位逻辑。对于结构设计从业者而言,这套模型可以作为V型动力单元结构设计的参考模板,快速梳理机体组、曲柄连杆机构、配气机构、进排气系统的装配关系,避免在初始设计阶段出现部件干涉、安装位预留不足的问题;对于教学场景而言,剖视视角的结构展示能够让学习者快速理解四冲程内燃机每个工作循环对应的部件运动状态,比平面原理图更具直观性;对于原型制作场景而言,各部件的连接关系、装配公差带的预留逻辑都有明确体现,能够作为3D打印等比例缩小样机的结构依据。

需要说明的是,这套模型重点还原的是内燃机的核心机械结构,没有覆盖外围的电控喷油系统、冷却系统外围管路、启动电机等附件,核心目的是清晰展示动力产生与传递的核心路径,避免过多外围部件干扰对核心结构的观察。在实际工程应用中,V6发动机的V型夹角通常设置为60度以获得最优的平衡性能,模型中的缸体夹角也遵循了这一通用设计逻辑,两列气缸的错位距离对应曲轴曲柄销的错拐角度,保证每一组连杆都能顺畅安装在对应的曲柄销上,不会出现运动干涉。缸体上的加强筋布局也遵循了实际工程设计中的刚度优化逻辑,在主轴承座、缸盖连接螺栓孔位周围都设置了放射状加强筋,能够承受燃烧过程中的爆发压力,避免缸体出现变形。
