1U规格立方体卫星结构设计方案

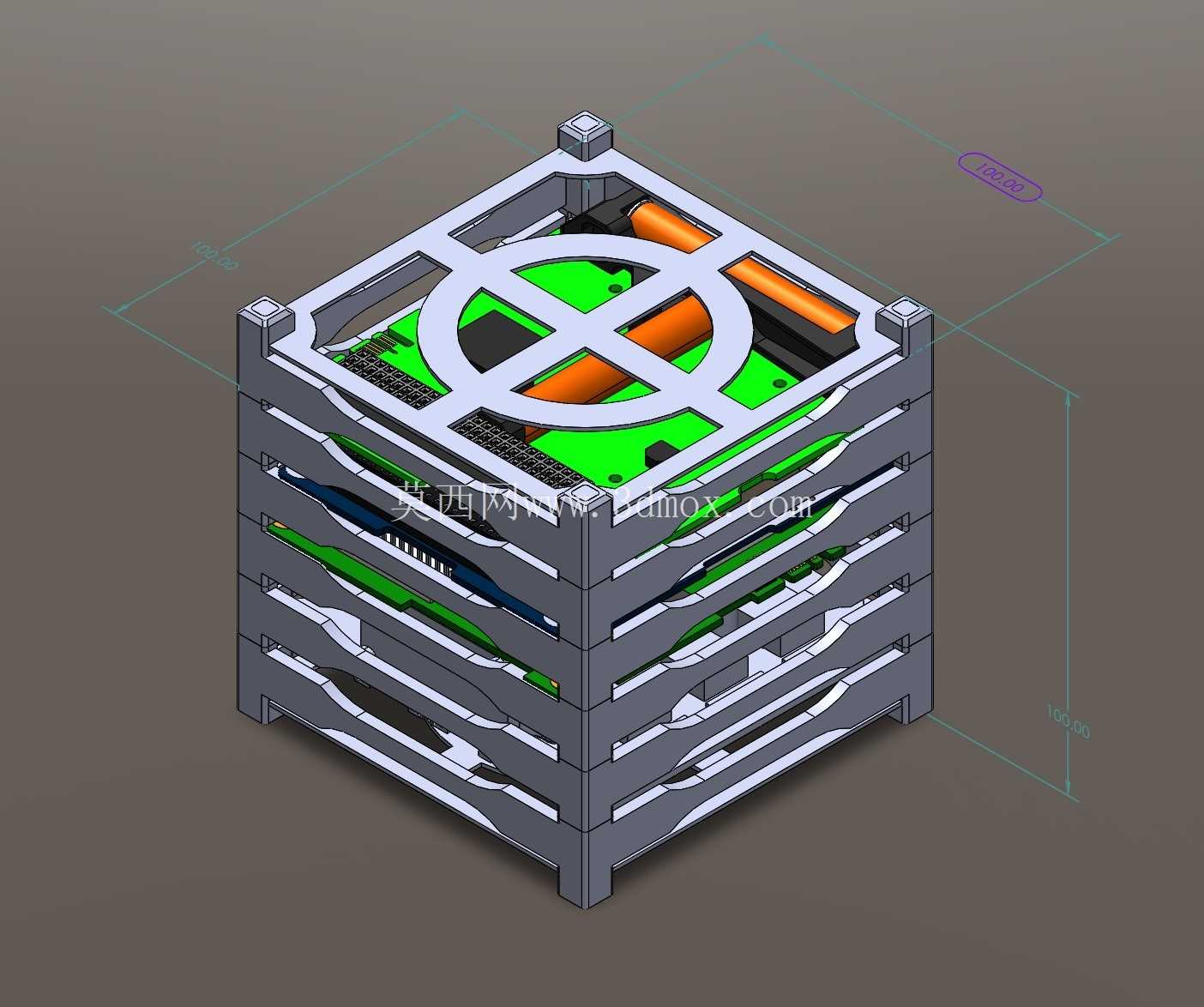

本次呈现的1U立方体卫星结构，是面向微纳航天应用场景开发的标准化星载平台方案，适配当前立方星通用的100mm×100mm×100mm标准安装边界，完全匹配国际通用的立方星部署器接口尺寸，可直接适配主流的P-POD等弹射部署装置，无需额外做接口适配修改。从实际航天任务场景来看，这类1U规格的立方星常被用于高校航天教学验证、近地轨道空间环境探测、业余无线电通信试验、小型载荷技术在轨验证等场景，相比传统大卫星，其研发周期短、发射成本低，是当前商业航天与航天科普领域应用极广的星载平台构型。

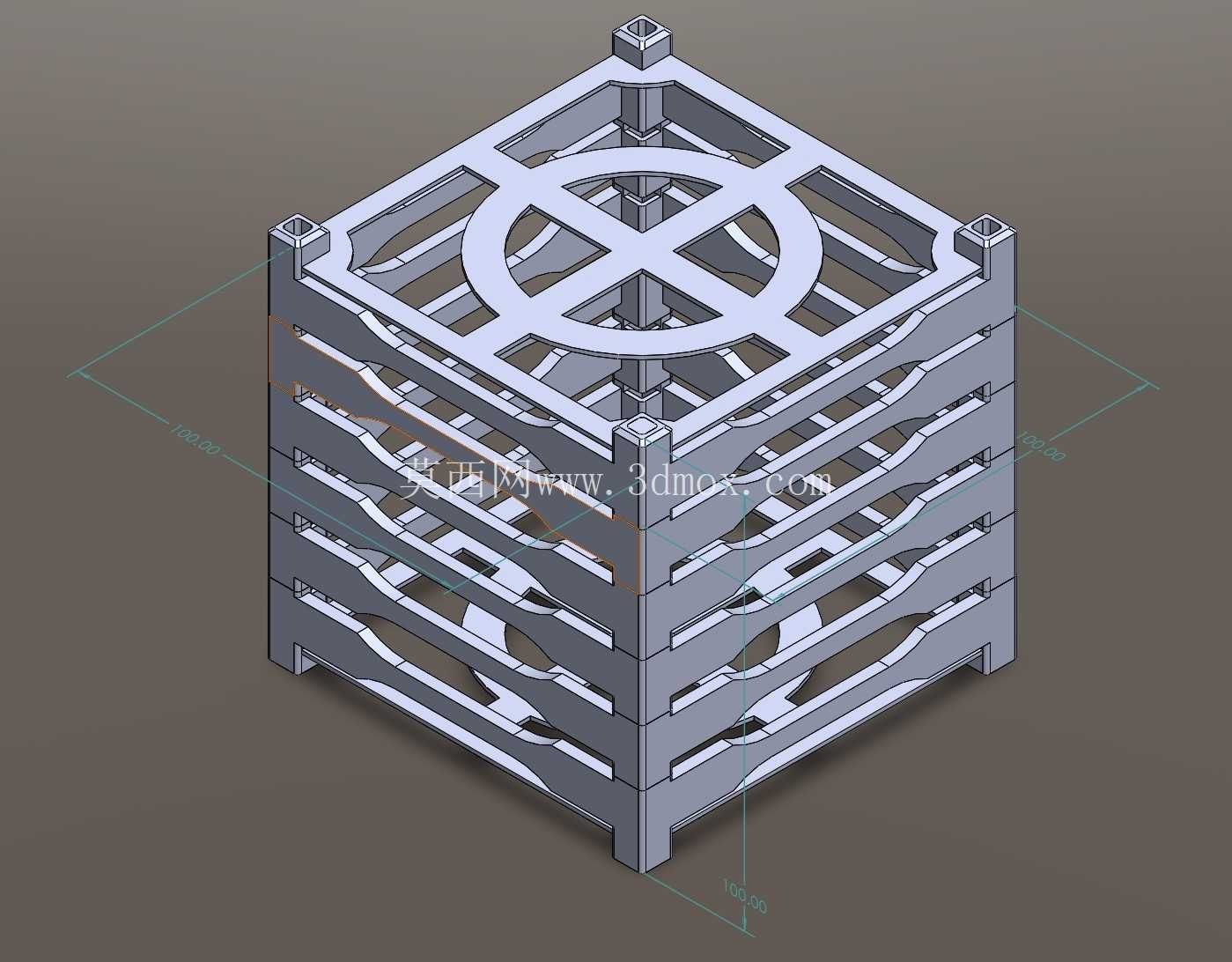

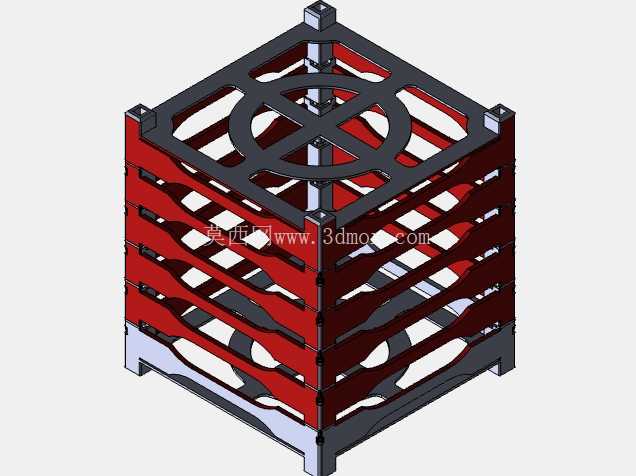

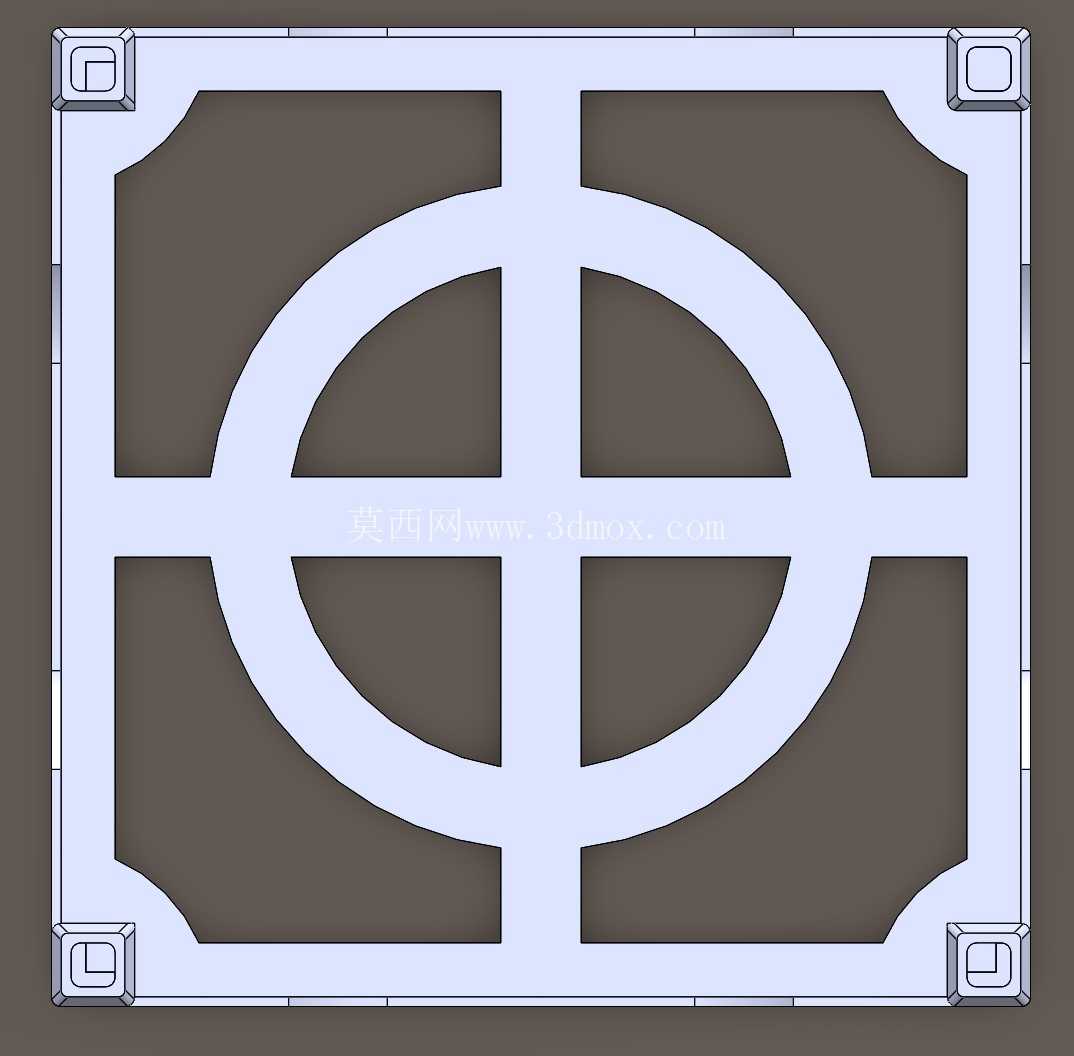

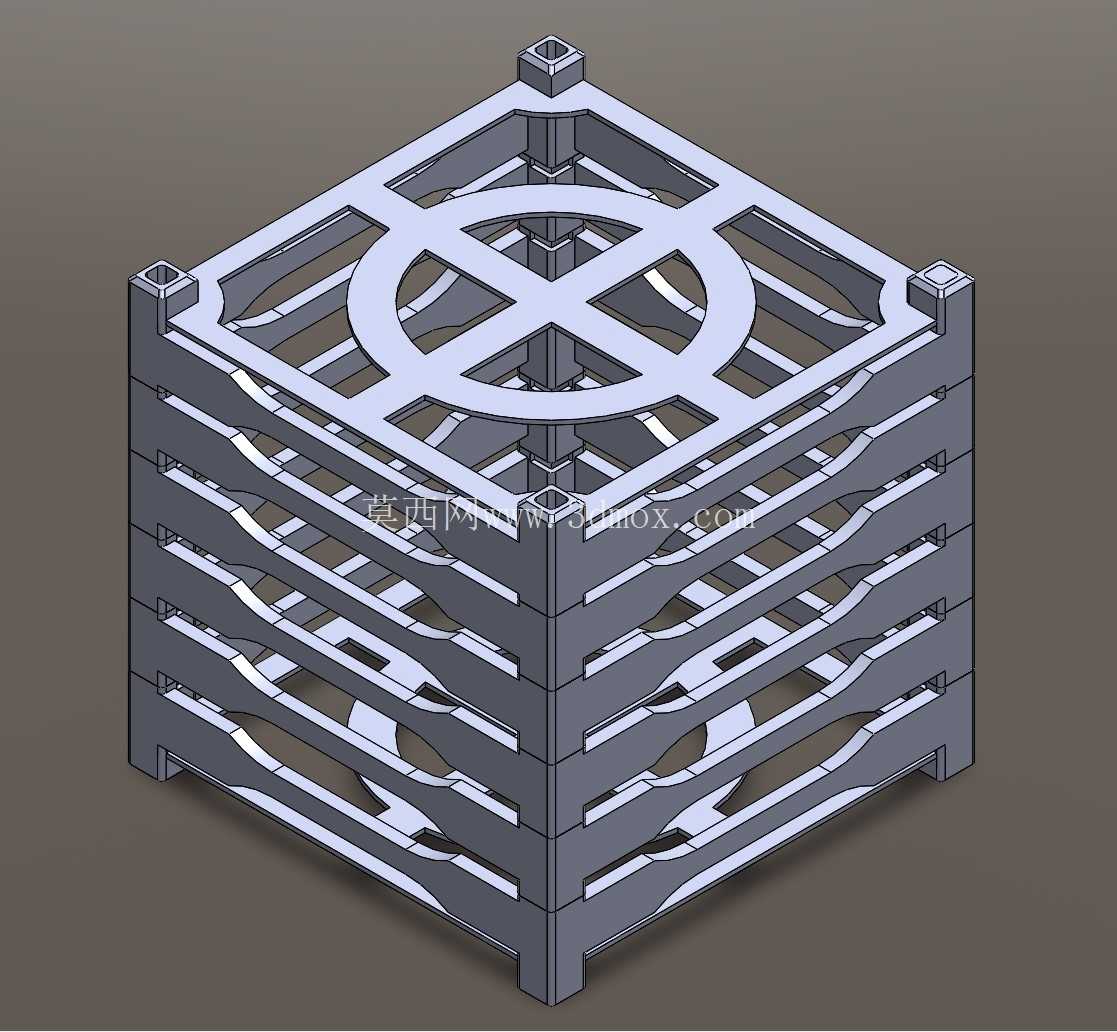

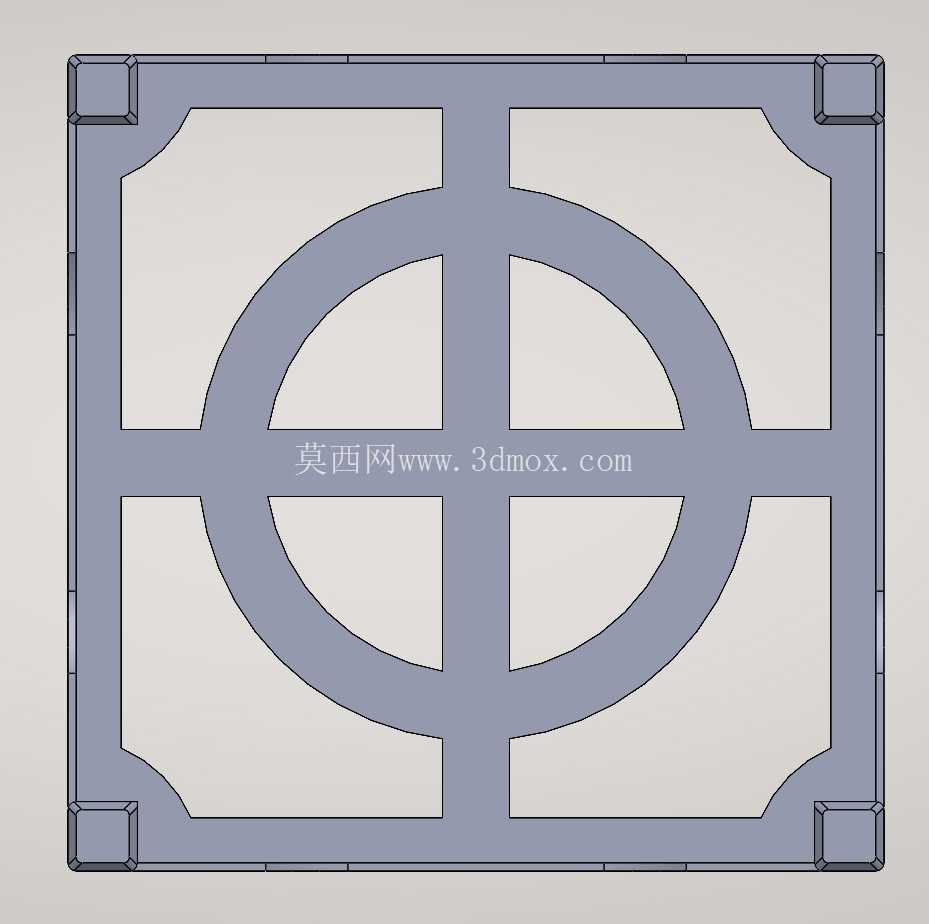

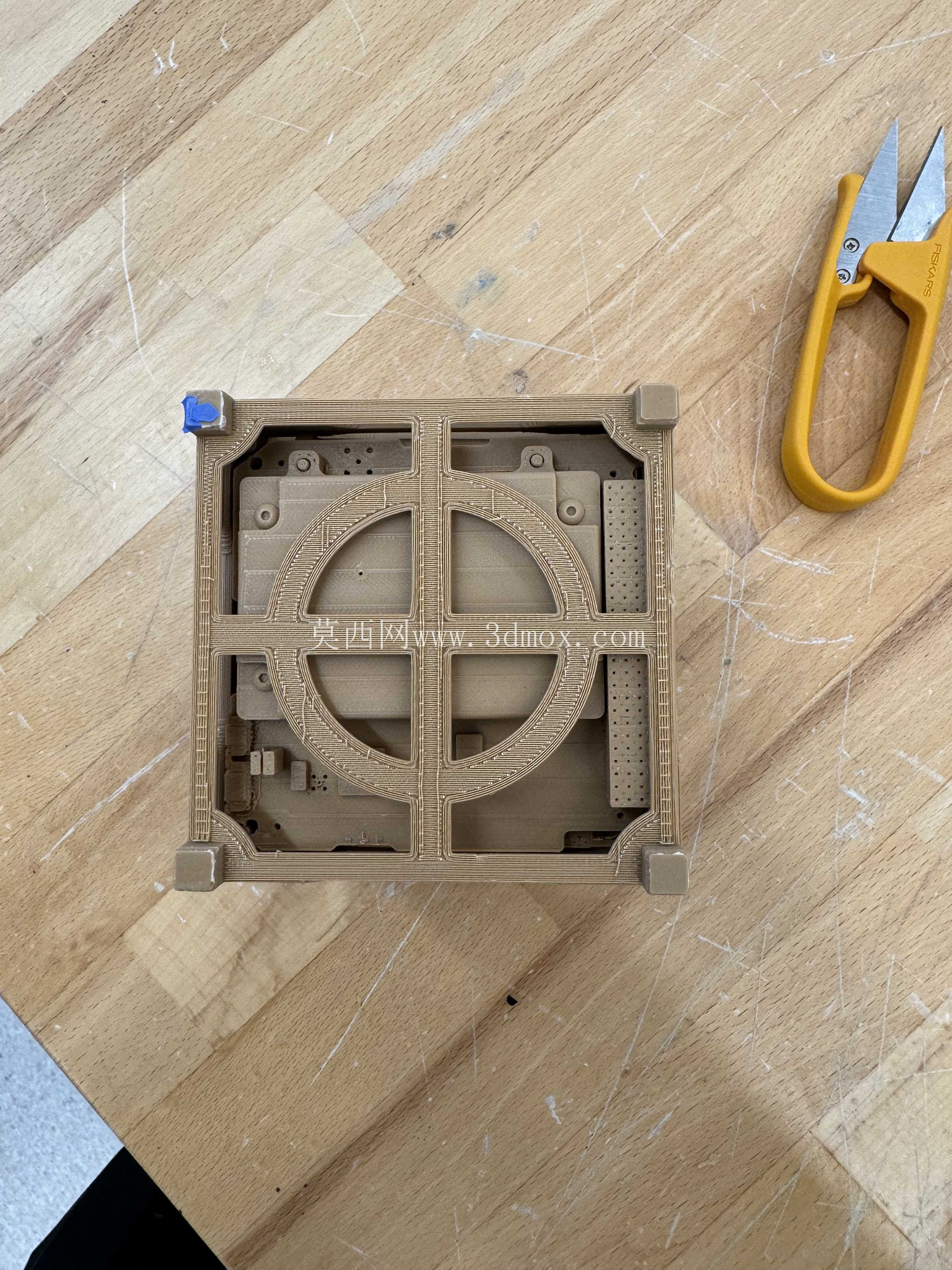

从结构设计思路来看，整体采用层叠式框架构型，外部框架做了镂空减重处理，在保证结构刚度满足发射段力学载荷要求的前提下，尽可能压缩结构件的重量占比，为有效载荷与星载电气组件预留更多重量配额。框架边角设置了标准的安装定位凸台，凸台上预留的安装孔位完全匹配立方星通用安装规范，既可以实现各层结构板之间的精准定位装配，也能保证整星装入部署器时的配合精度，避免发射振动过程中出现结构错位。框架顶部设置了圆形镂空区域，该区域一方面可以为顶部安装的载荷提供无遮挡的视场，比如搭载小型光学相机、空间辐射探测传感器时，不会被框架结构遮挡探测路径；另一方面圆形镂空的结构形式可以在减重的同时，避免直角结构带来的应力集中问题，提升框架整体的抗振性能。

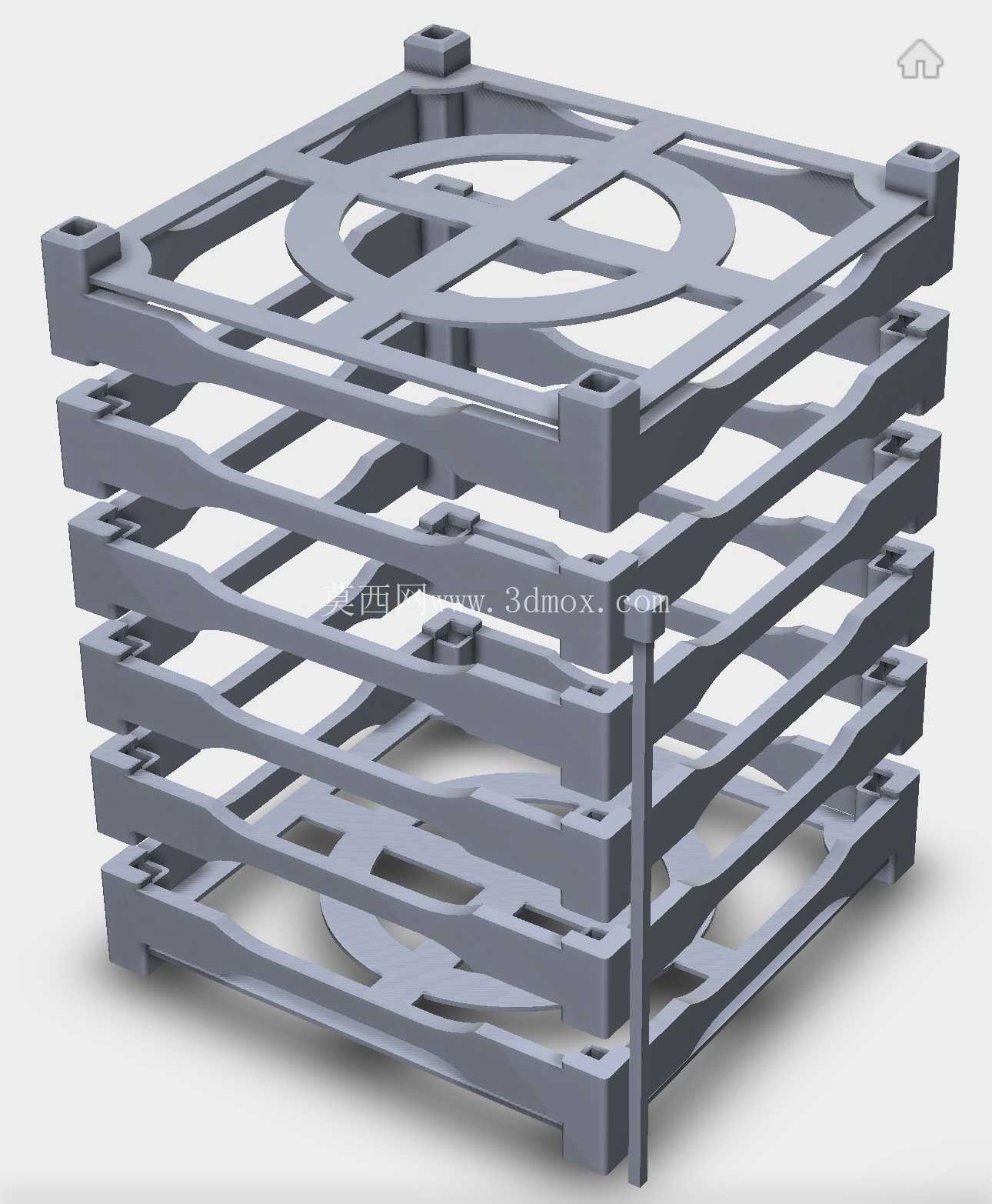

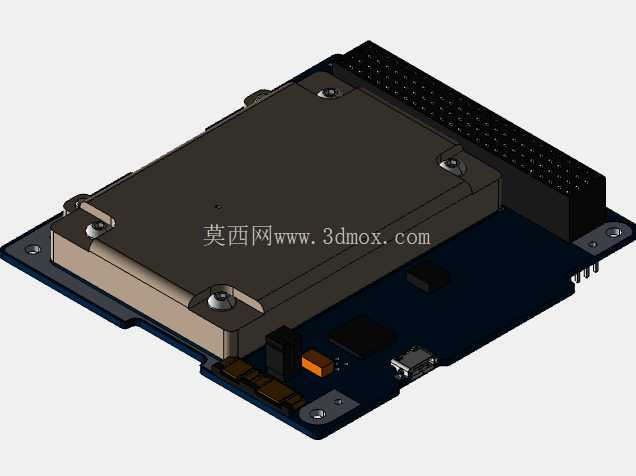

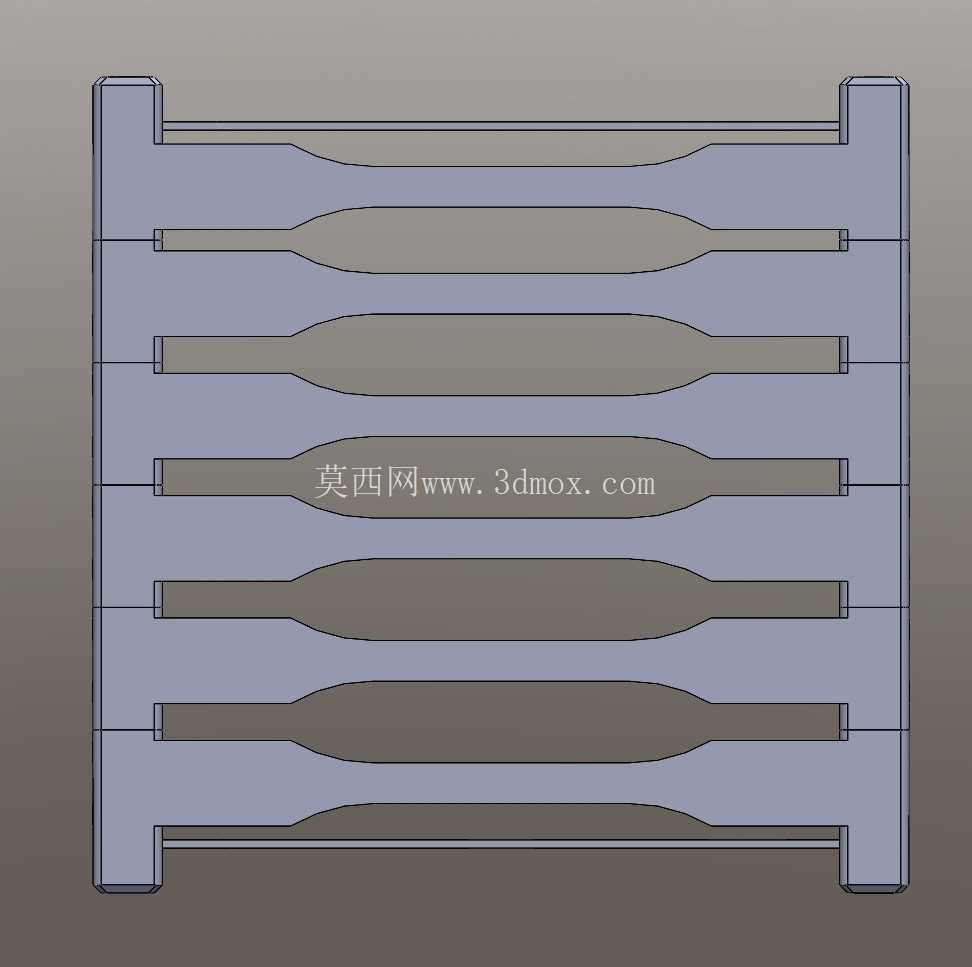

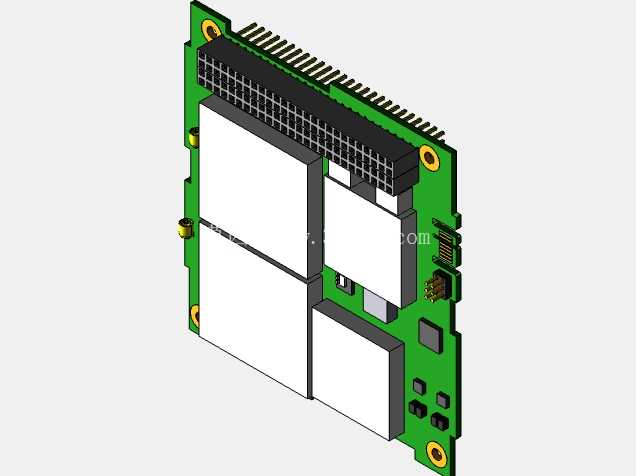

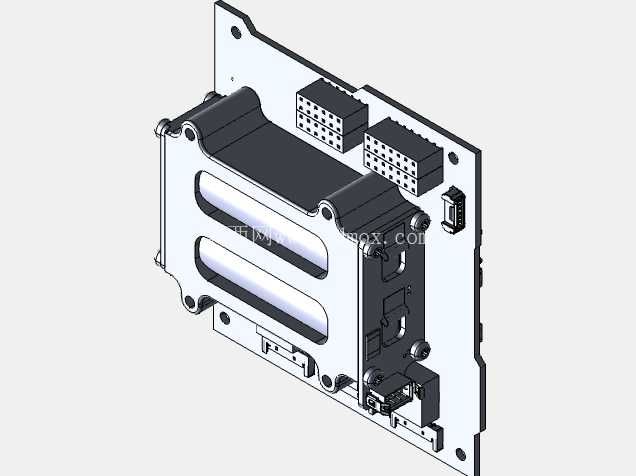

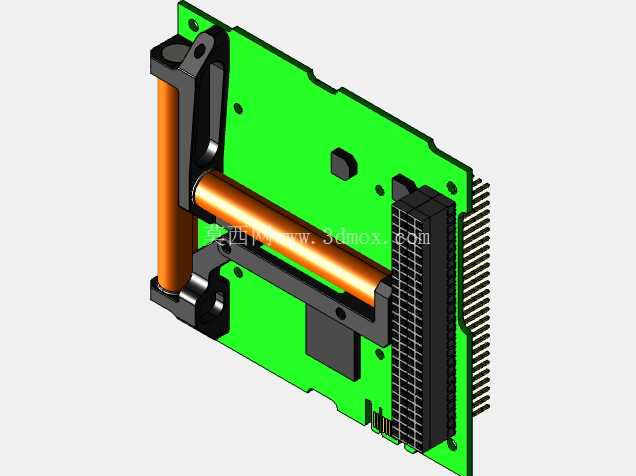

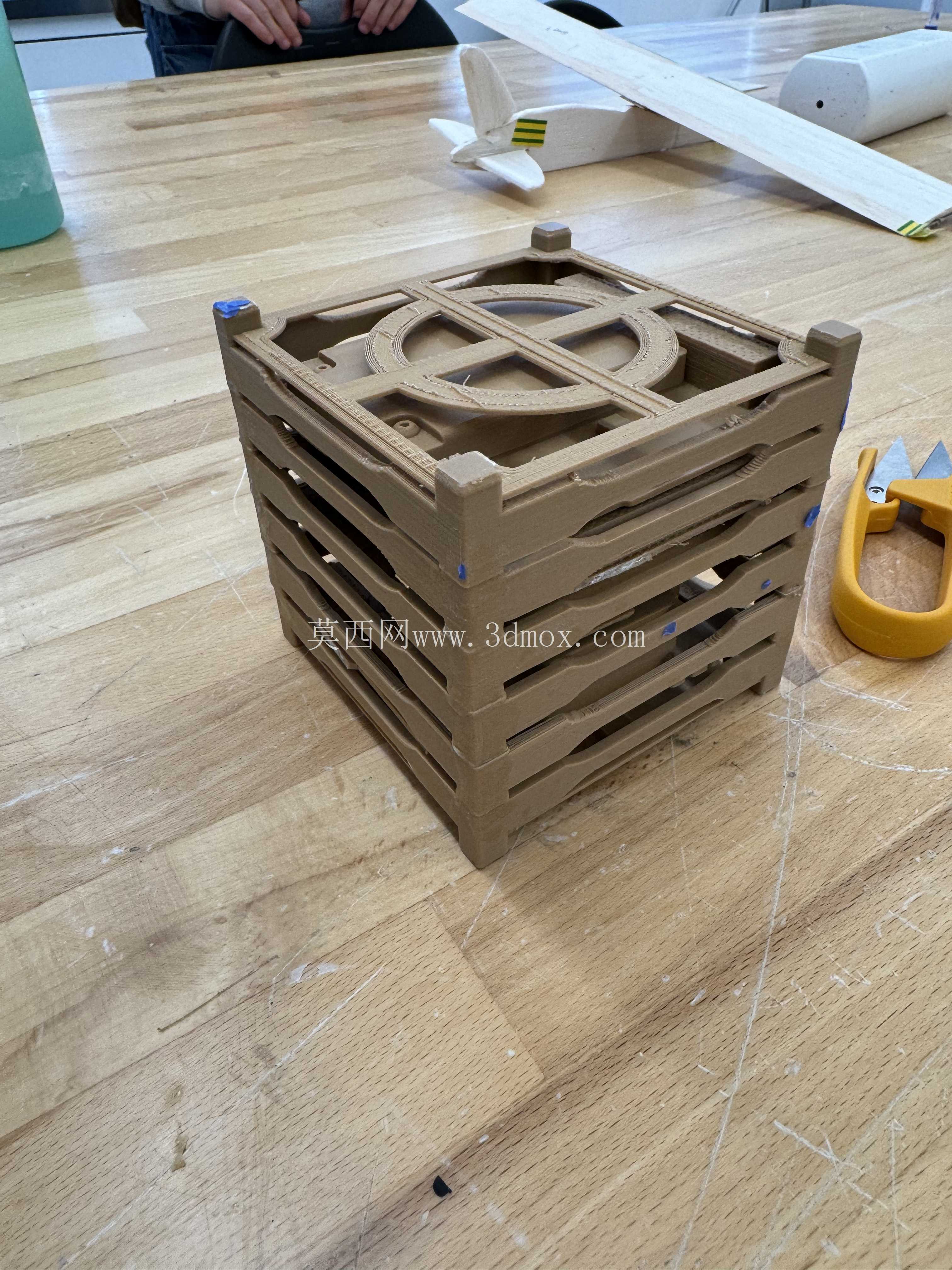

内部采用分层堆叠的安装形式，每层安装板都预留了标准化的螺孔阵列，可以根据不同任务需求灵活配置星载计算机、电源模块、通信模块、姿控组件以及任务载荷，各层之间预留了足够的走线空间，方便电气组件之间的线束连接，同时层间的支撑结构做了加强处理，能够承受发射阶段纵向的过载载荷，避免层间结构出现变形挤压电气组件的情况。结构设计阶段充分考虑了3D打印工艺的成型特性，所有结构件都做了最小壁厚控制，避免出现打印过程中的翘曲变形问题，同时所有装配孔位都预留了合适的装配公差，打印完成后仅需简单去除支撑即可完成装配，无需复杂的二次机加工，非常适合航天教学场景下的快速原型制作，学生可以直接通过3D打印完成整星结构的制作，搭配商用的立方星电气套件即可完成功能卫星的组装。

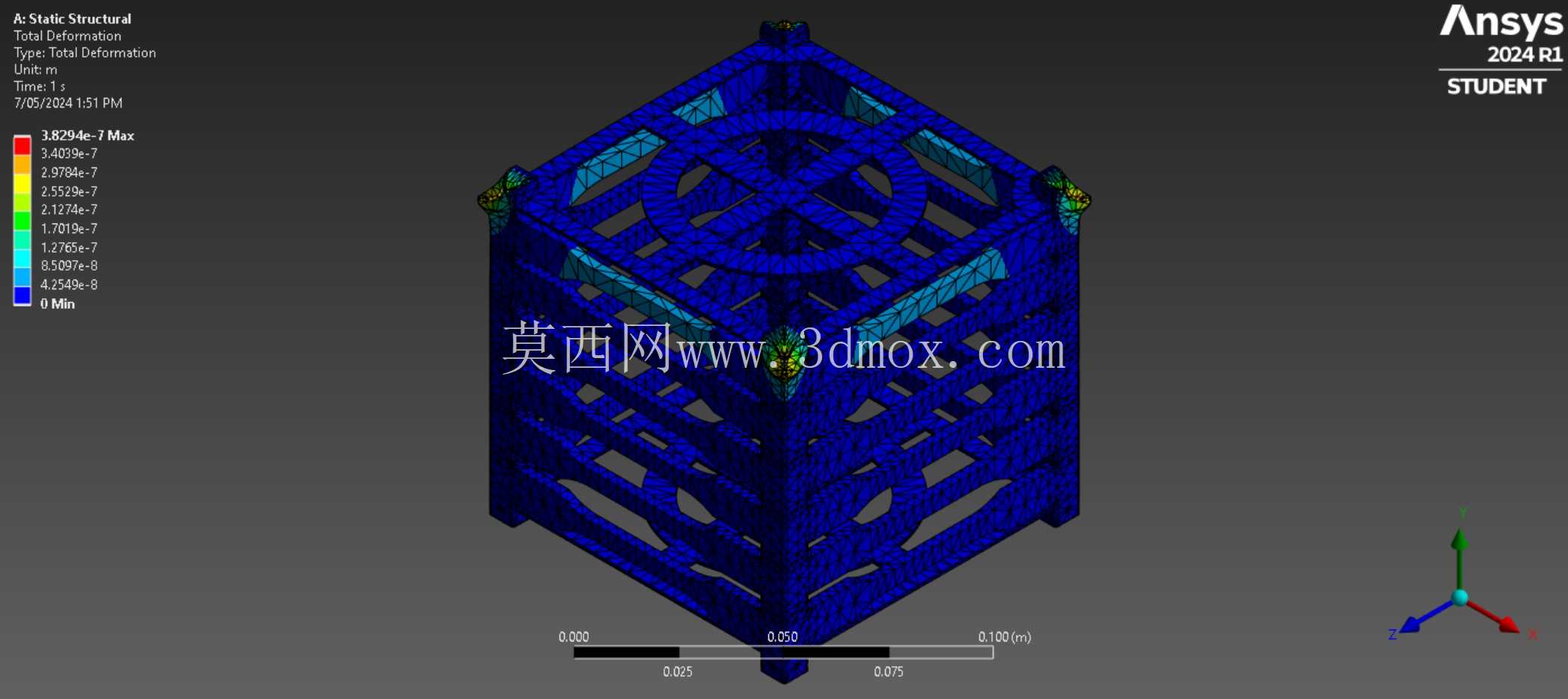

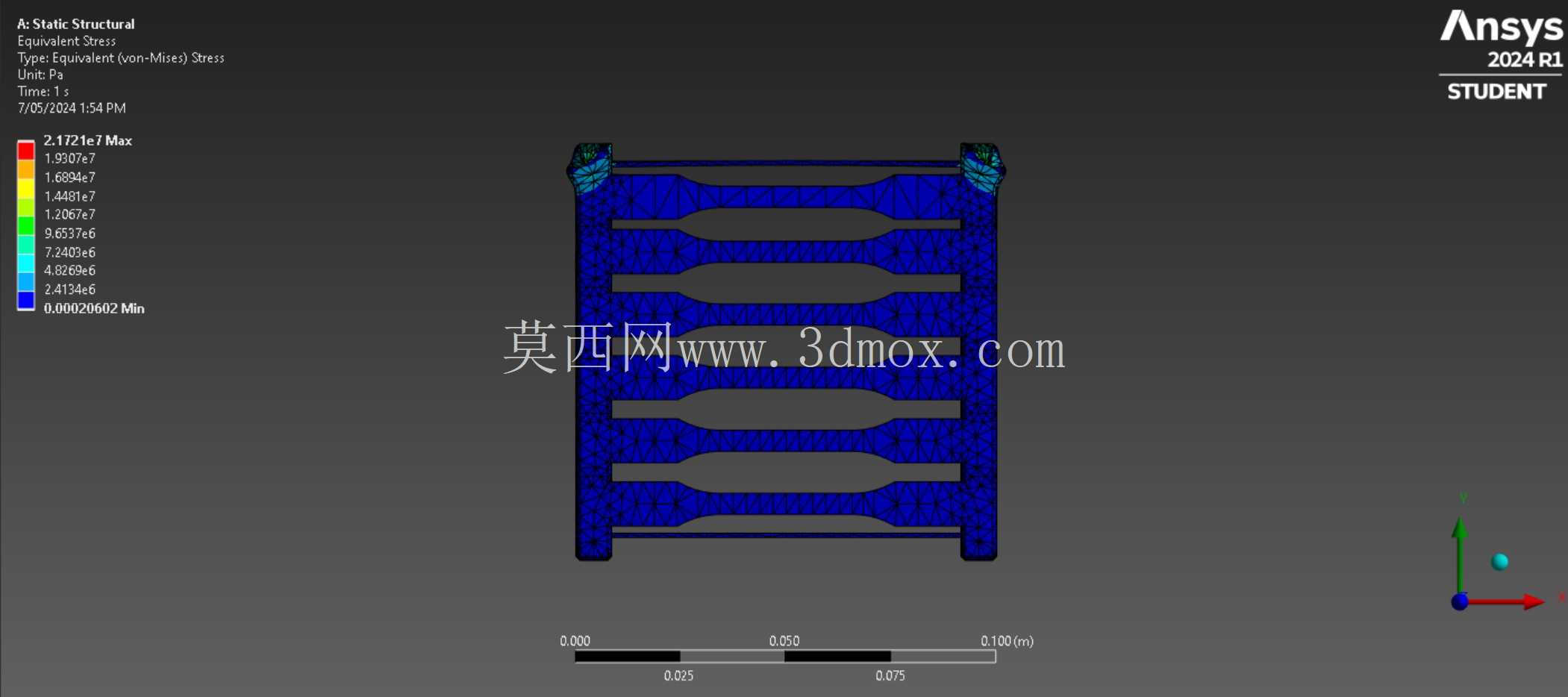

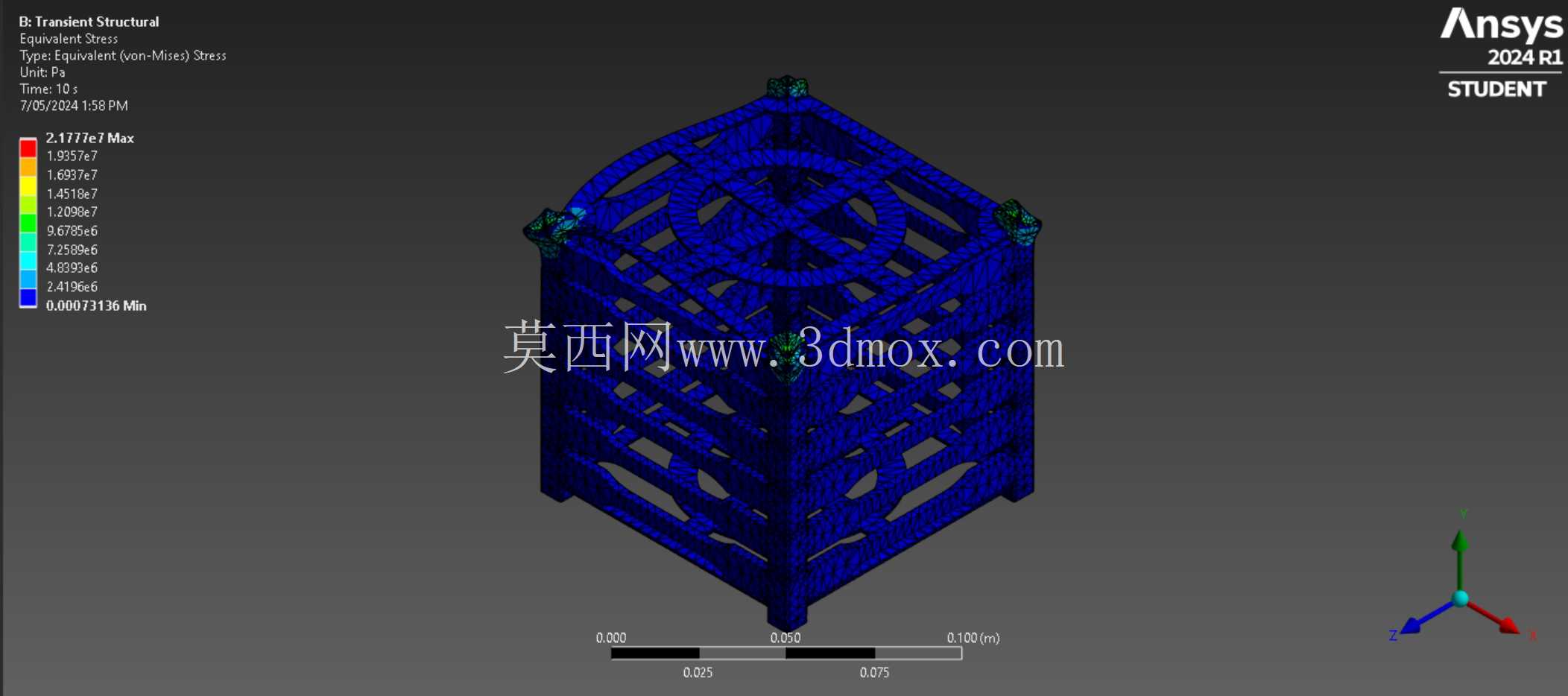

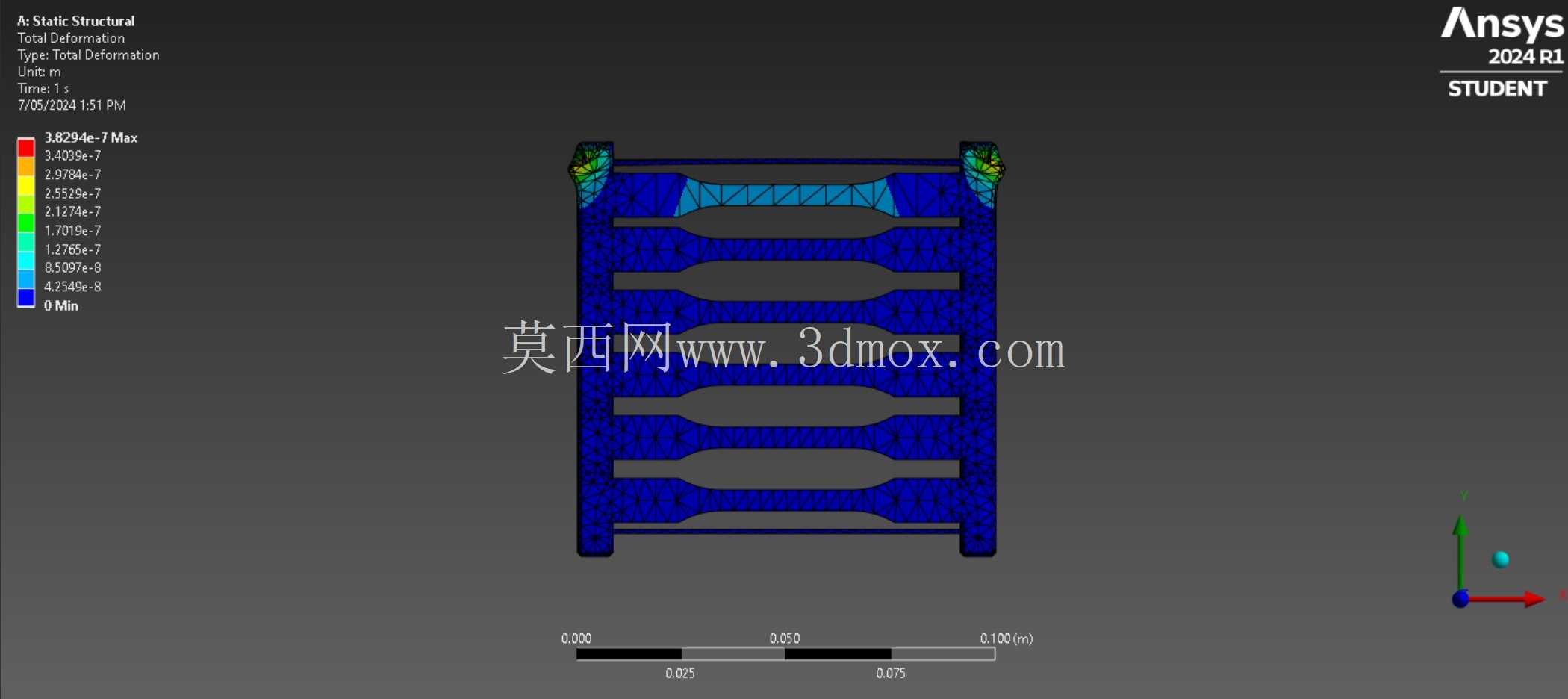

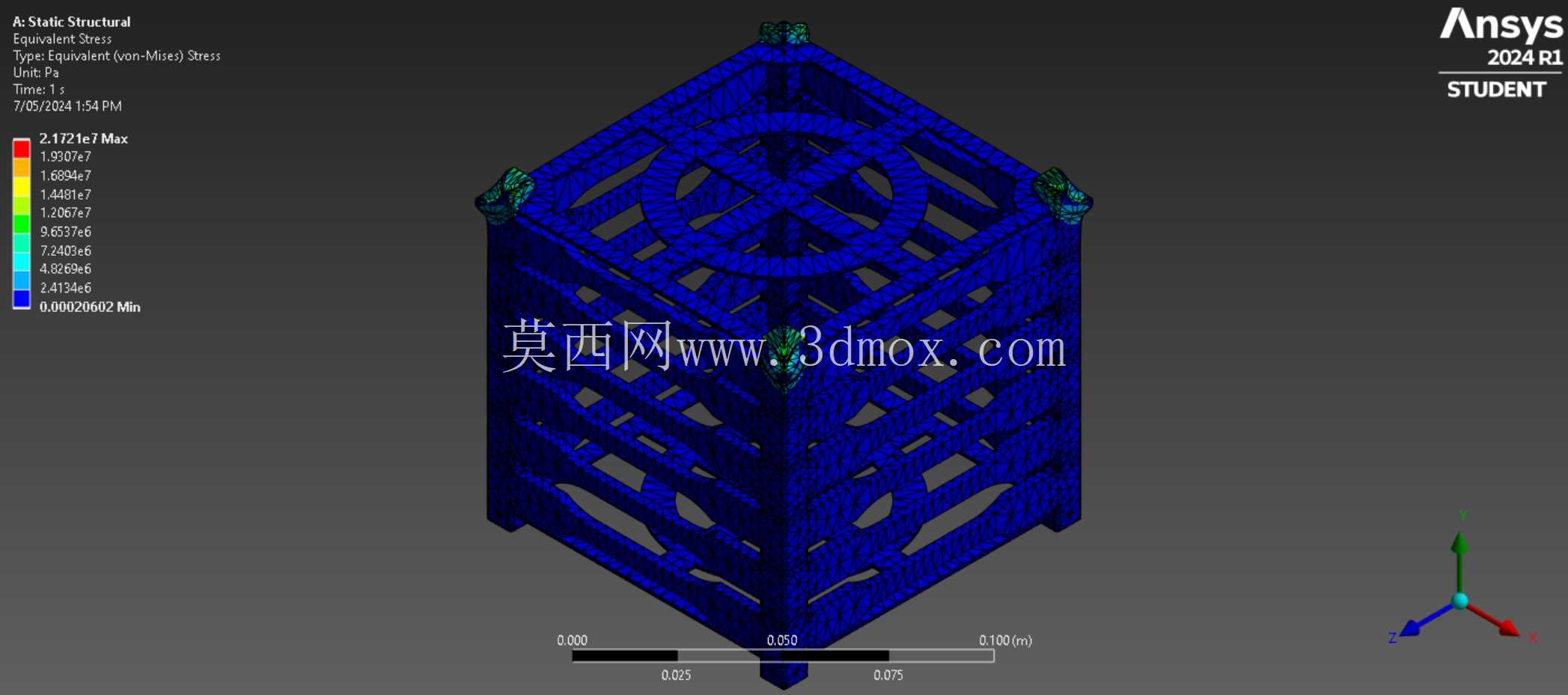

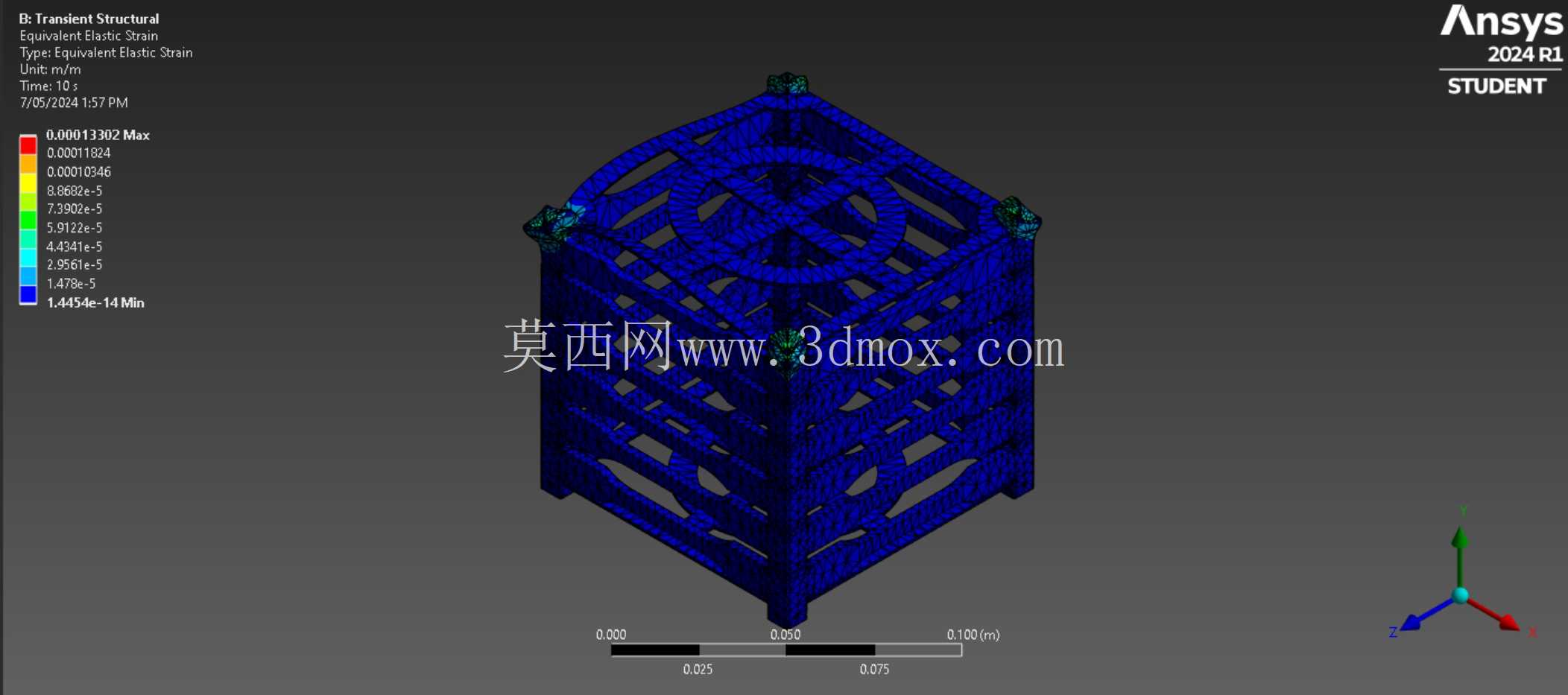

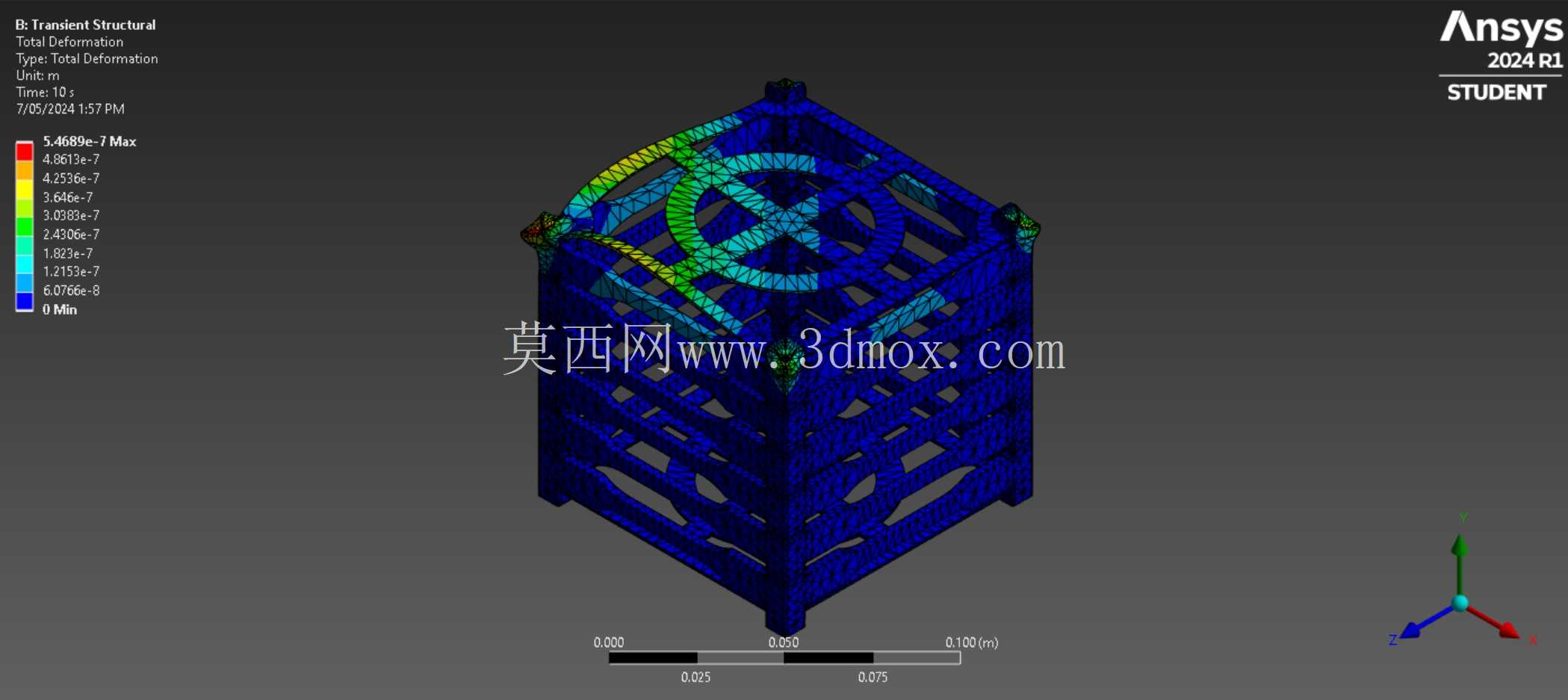

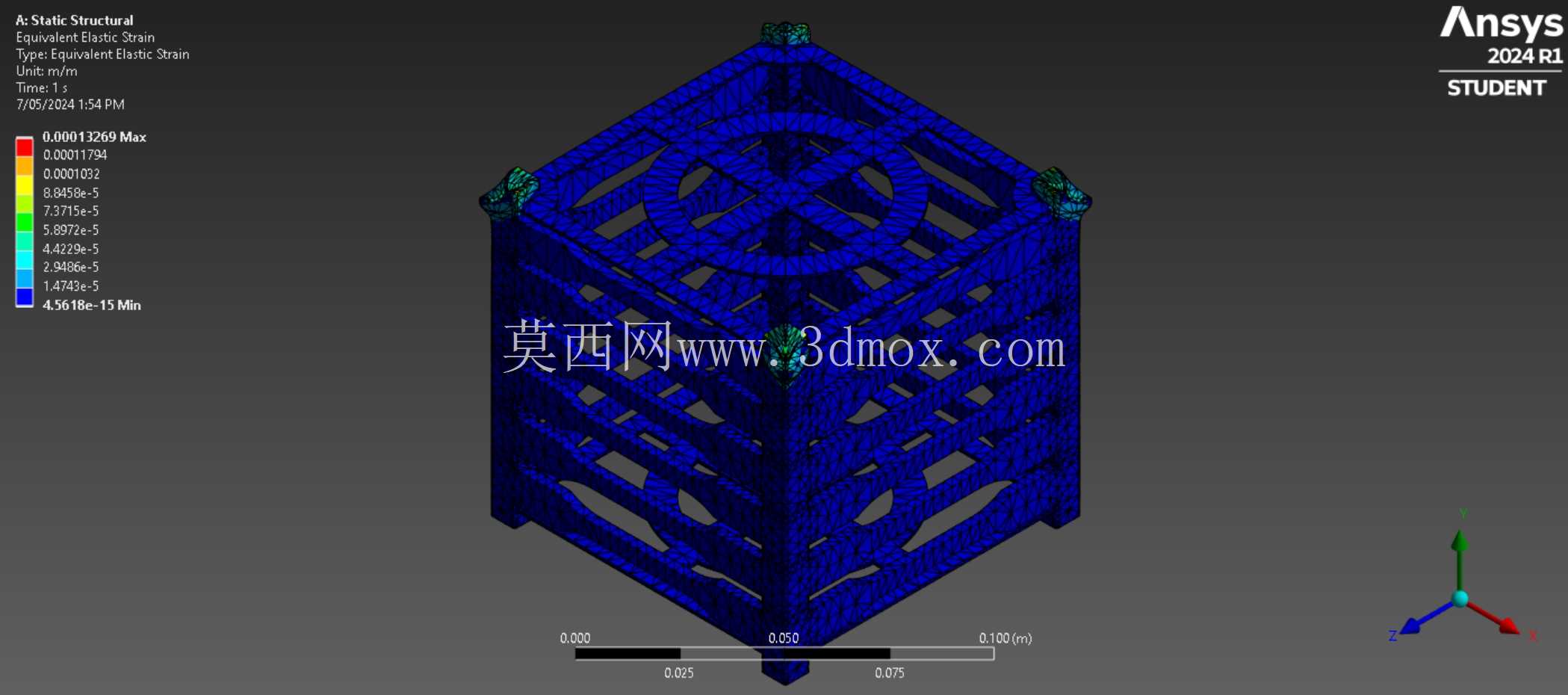

从功能特性来看，该结构除了承担整星的力学支撑作用外，框架的镂空设计还能为星载电气组件提供良好的散热通道，近地轨道运行过程中，星载设备工作产生的热量可以通过镂空区域直接向空间辐射，避免热量在封闭结构内积聚导致设备过热。同时框架的非镂空区域可以作为星载太阳能电池片的安装基底，标准的1U立方星外表面可以贴装足够面积的太阳能电池片，为星载设备提供持续的电力供应。设计过程中针对发射阶段的力学环境做了应力优化，对框架的受力薄弱位置做了局部加厚处理，通过应力仿真验证，结构可以承受常规运载火箭发射阶段的振动与过载要求，不会出现结构断裂或者永久变形的问题。

在安装边界上，整星的外部尺寸严格控制在1U立方星的标准公差范围内，相邻面的垂直度、边角的倒角尺寸都符合通用部署器的要求，不会出现装入部署器时卡滞的问题。内部各层的安装间距可以根据搭载的组件尺寸灵活调整，既可以搭载厚度较大的姿控飞轮、电池组组件，也可以适配薄型的电路板类组件，具备极强的任务适配能力。对于结构设计从业者来说，该模型可以作为立方星结构设计的参考原型，理解微纳卫星结构设计中的减重、刚度匹配、接口标准化、工艺适配等核心设计要点，也可以在此基础上拓展出2U、3U等更大规格的立方星结构方案，适配更多类型的星载载荷需求。
