双链轮滚子链传动结构三维建模

这套链传动结构的建模，是基于常规工业传动场景的实际参数搭建的，日常做设备动力传输方案选型时，这类结构的出镜率非常高。从实际应用场景来看，小到代步自行车、民用摩托的动力传递，大到矿山输送线、农业收割设备、机床进给机构的长距离动力传输，都能看到这类双链轮搭配滚子链的结构身影，尤其是在两轴中心距偏大、传动比要求稳定、工况存在粉尘泥水等恶劣条件的场景下，链传动的适配性远高于同步带或者平带传动。

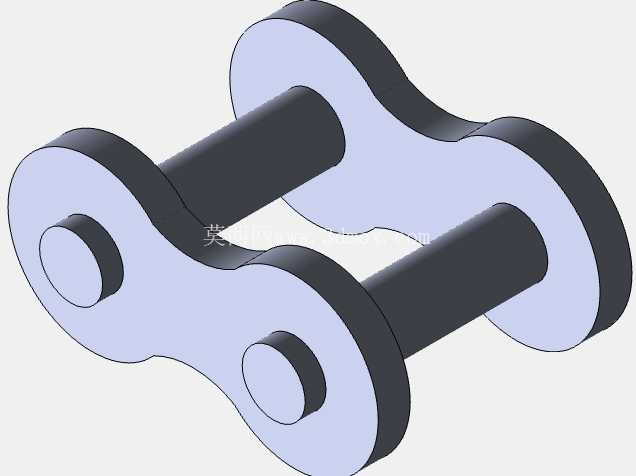

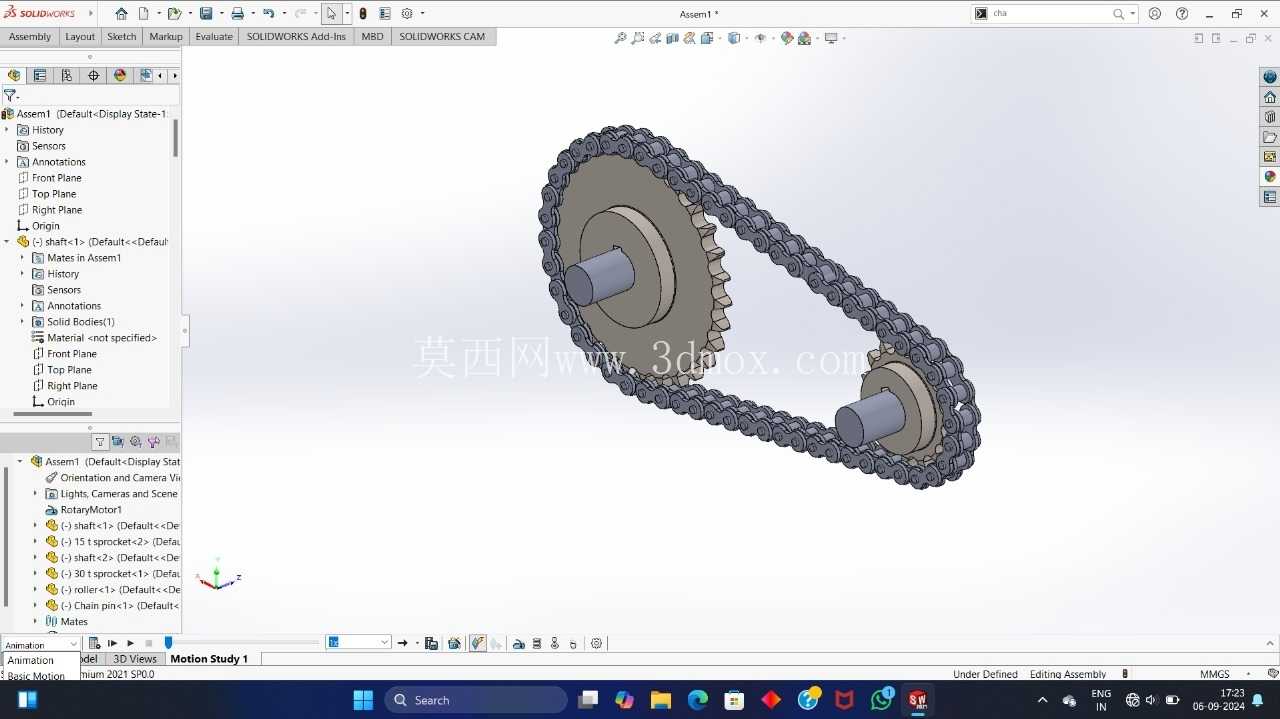

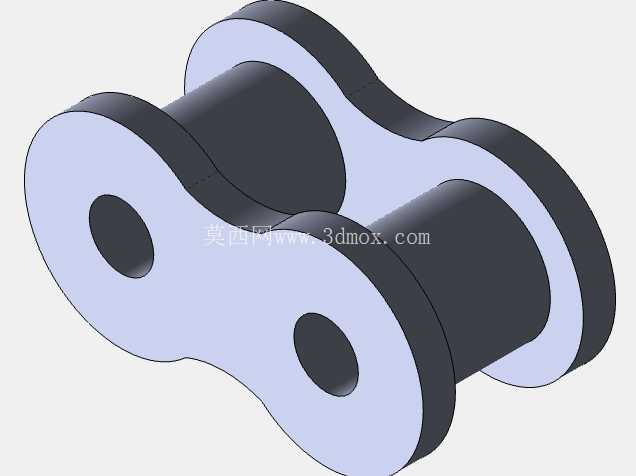

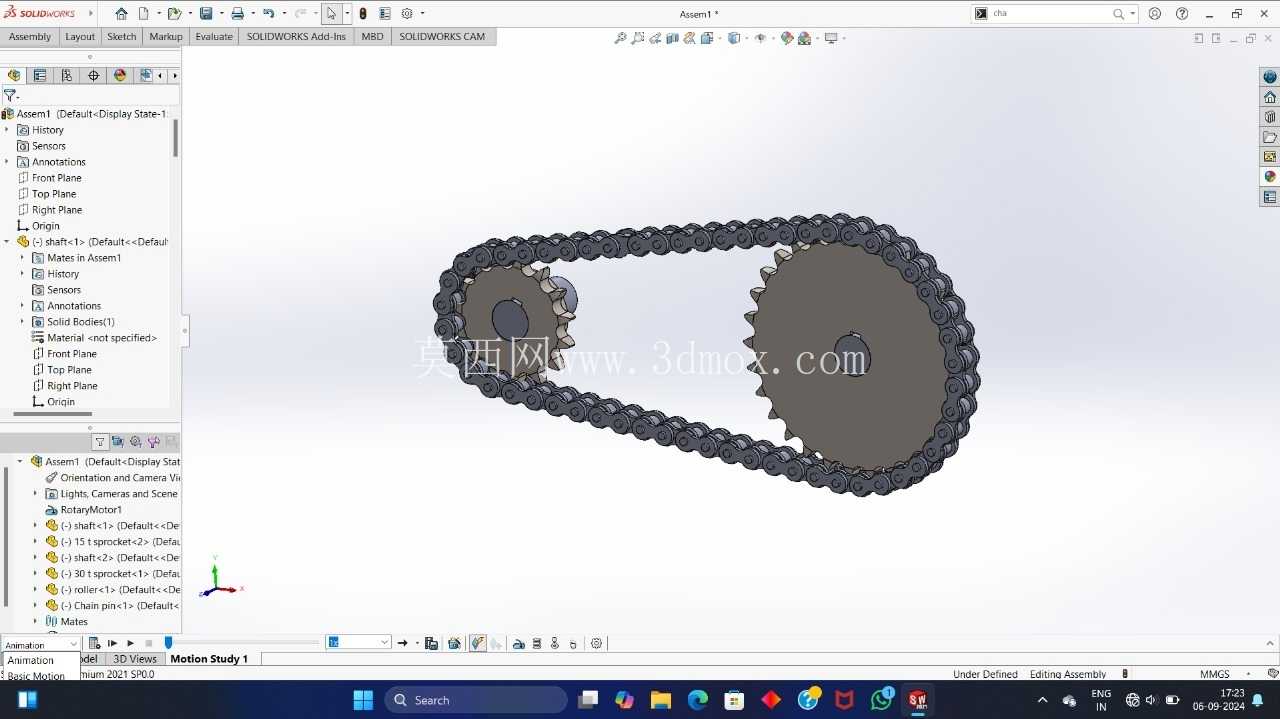

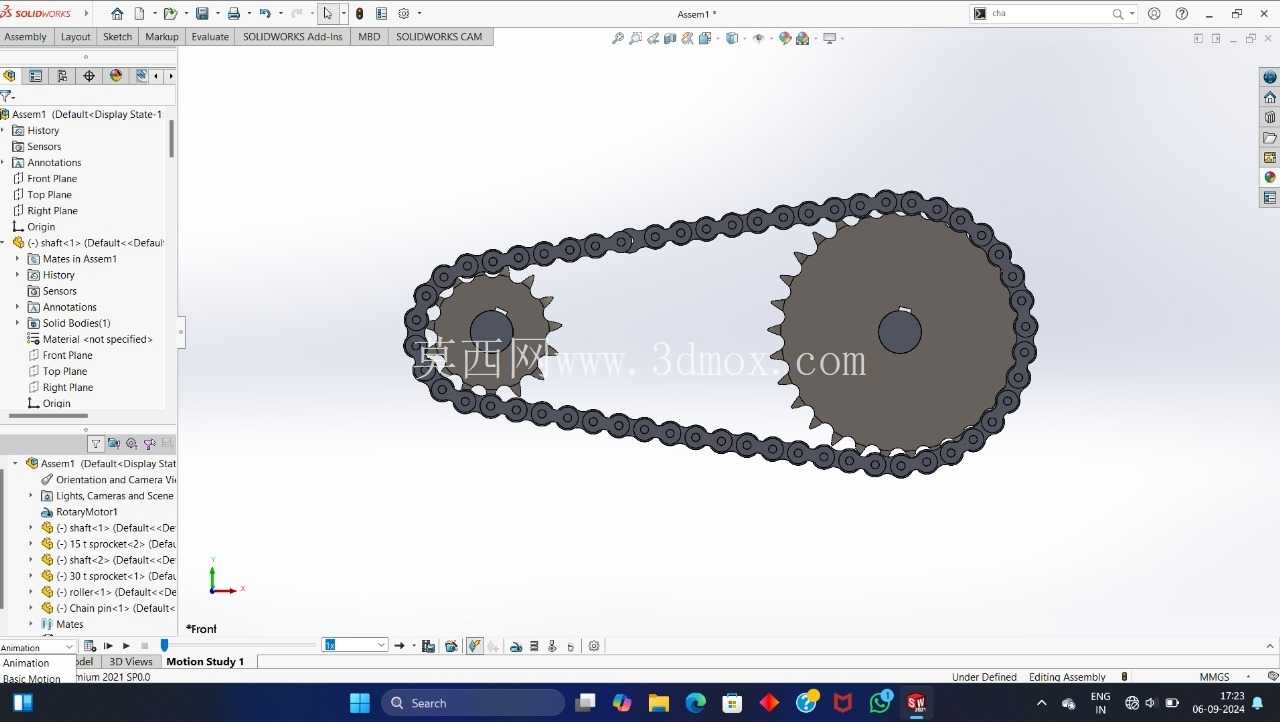

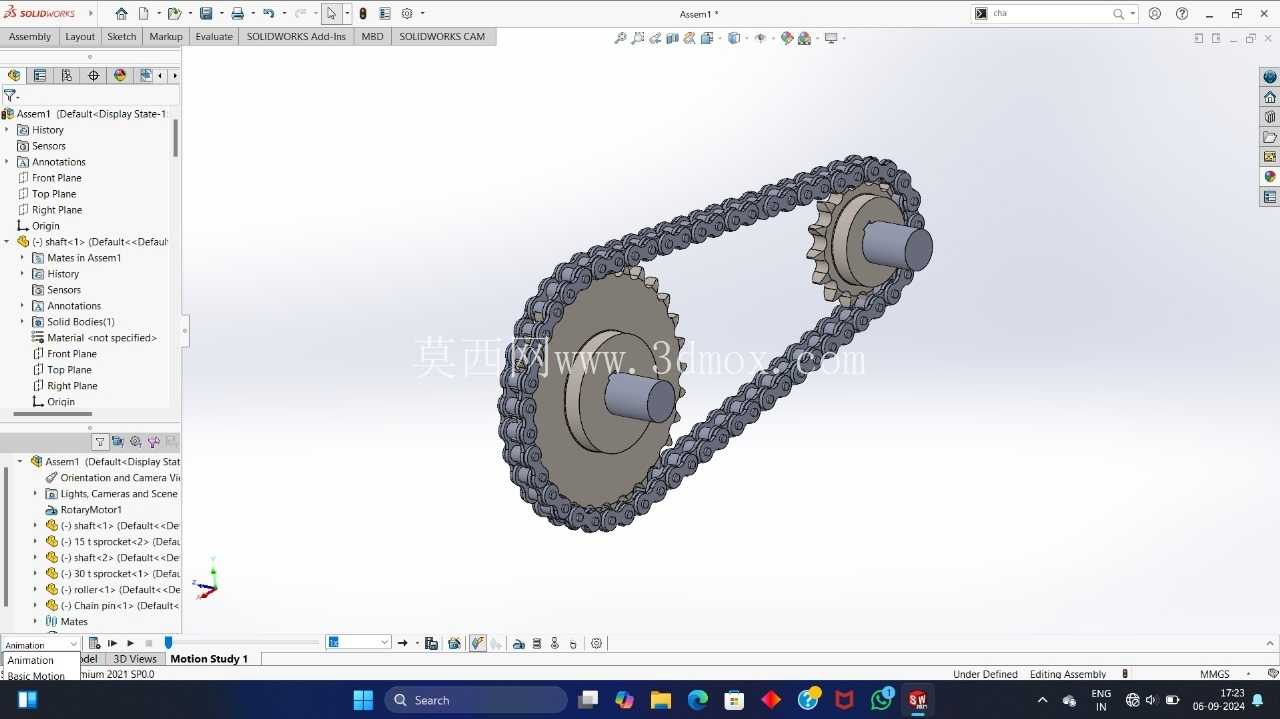

从功能特性来说，这套结构不存在皮带传动常见的弹性滑动问题，平均传动比能保持稳定，张紧调整的频次比皮带低很多，单根链条能传递的功率上限更高，作用在轴上的张紧载荷比带传动小不少，能有效降低支撑轴承的径向受力，延长轴承的使用寿命。建模的时候特意还原了滚子链的逐节铰接结构，每一节链节的外链板、内链板、销轴、套筒、滚子都做了独立的装配约束，能直观模拟链条绕入链轮、啮合、绕出的完整运动过程，不会出现简化模型常见的啮合干涉问题。

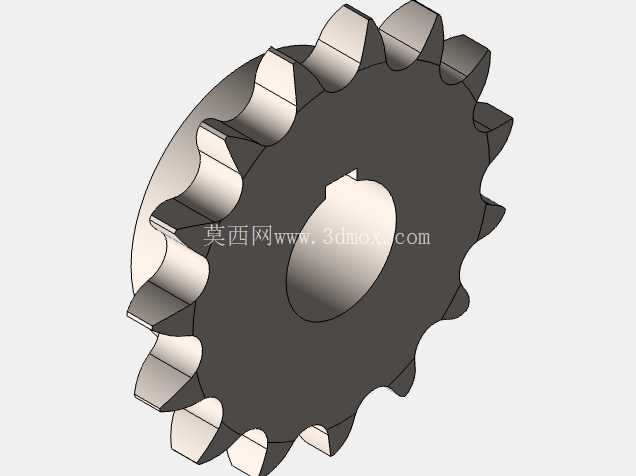

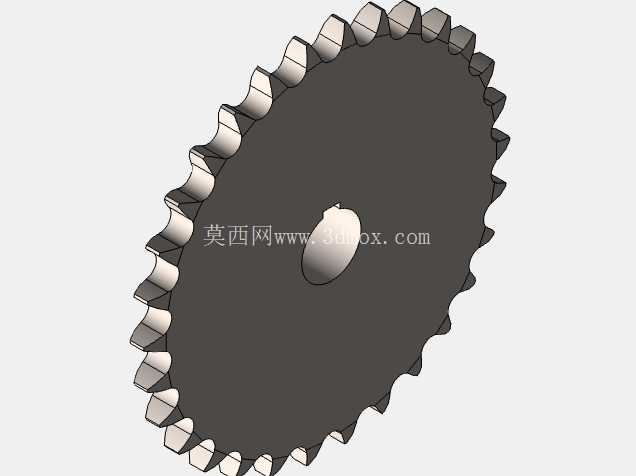

设计思路上，首先确定了大小两个链轮的齿数差，小链轮作为主动轮时，齿数选在合理区间避免多边形效应过于明显，大链轮齿数控制在不跳齿的上限范围内，保证传动比的同时兼顾运转平稳性。链轮的齿形是按照标准三圆弧一直线齿槽轮廓绘制的，能保证滚子进入齿槽时顺利啮合，退出时不会出现卡滞。链条节距选用了常规通用规格，适配绝大多数工业传动的选型需求，链节数量根据两链轮的中心距做了匹配，保证松边有合理的垂度，不需要额外加装过复杂的张紧结构就能正常运转。

关于安装边界，建模时预留了两个链轮的轴孔安装位，轴孔的键槽尺寸按照对应轴径的标准键宽做了匹配，设计安装位时要注意两链轮的共面度要求，一旦两轴平行度偏差过大、链轮端面共面度超差，运转时很容易出现链条脱链、单侧磨损加剧的问题。两轴的中心距设计参考了链传动的合理区间，一般控制在30-50倍链节距的范围，中心距过小会导致链条绕链轮的包角过小、同时啮合的齿数太少，加剧轮齿磨损；中心距过大则会出现松边垂度过大，运转时链条上下抖振的问题。

实际做结构设计时，还要考虑链条的润滑路径预留，这套模型里链轮齿侧和链节间隙都留足了润滑脂容纳空间，针对不同转速的工况，低速工况可以定期人工涂抹润滑脂，中高速工况可以在结构旁加装滴油或者油浴润滑的结构，能大幅延长链条和链轮的更换周期。另外要注意，链传动的瞬时传动比其实是存在微小波动的，这是链条多边形效应带来的固有特性，建模时还原了这个特性对应的运动关系，做运动仿真时能直观看到从动轮的瞬时转速波动，方便设计人员评估这套传动结构对后端负载的转速平稳性影响，如果是对转速平稳性要求极高的场景，还可以在从动端加装小惯量的飞轮来抵消波动。

很多新手做链传动建模时容易忽略链节的间隙配合，把所有链节都做成刚性固定，最后做运动仿真时直接报错，或者出现链条穿模的问题，这套模型在每处铰接位置都留了合理的转动间隙，既符合实际零件的装配公差，也能顺畅完成全周期的运动仿真，不管是用来做设备方案的展示演示，还是用来做有限元分析的前置模型，或者是给新入行的设计人员做链传动结构的教学参考，都能直接适配。另外在链轮的轮毂部分，做了合理的减重结构，不会出现整体实心的冗余设计，和实际工业用链轮的加工结构保持一致，辐板厚度、轮毂凸台的伸出长度都参考了实际零件的加工工艺要求，不会出现3D打印或者机加工时无法落地的结构问题。
