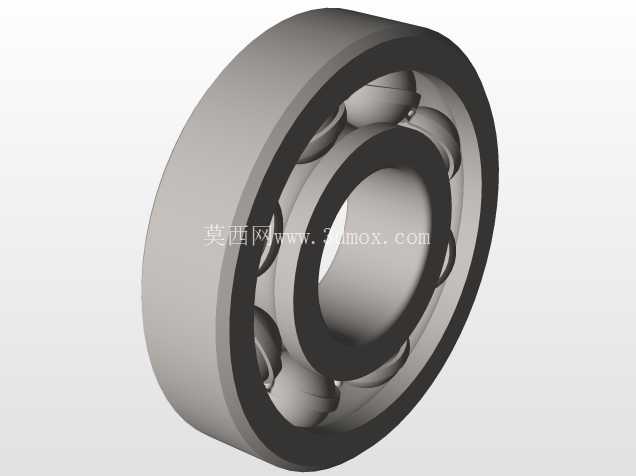

深沟球滚动轴承装配结构三维建模

作为常年和传动结构打交道的结构工程师，在做旋转类设备的结构校核时，最先要敲定的往往就是支撑回转件的轴承选型与安装边界，这次建模的深沟球轴承组件，是所有回转传动场景里应用覆盖最广的一类支撑部件。从日常接触的项目来看，这类轴承的应用场景几乎覆盖了所有需要低摩擦回转的部位：小到小型电机的输出轴支撑、家电传动机构的回转副，大到输送机辊筒的两端支撑、机床进给轴的径向定位、自行车轮组的花鼓结构，甚至部分低速工况下的泵类轴系支撑，都能见到这类结构的身影。它的核心作用，是在轴与轴承座之间建立滚动摩擦副，把轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运转过程中的能量损耗，同时约束轴系的径向与少量轴向位移，保证轴上零件的回转精度始终控制在设计允许的公差范围内。

从功能特性来看，这类深沟球轴承的滚道与滚动体的接触角为零，主要承受径向载荷，在径向游隙适当放大的情况下，也可以承受一定程度的双向轴向载荷，相比同尺寸的滚子轴承，它的极限转速更高，运转过程中的振动和噪声更低，对安装对中的容错性也更好，不需要太复杂的预紧调整结构就能达到不错的运转精度，非常适合量产化的通用设备使用。建模过程中，首先要明确的是各零件的配合关系：内圈与轴的配合采用基孔制的过渡配合，保证内圈能和轴同步回转，不会出现跑内圈的打滑磨损；外圈与轴承座孔的配合采用基轴制的间隙或者过渡配合，方便装配过程中的压装，同时避免外圈在座孔内出现周向窜动。滚动体的直径需要和内外圈的滚道曲率匹配，滚道的曲率半径通常取滚动体直径的52%左右，既保证足够的接触面积降低接触应力，又不会因为曲率过于贴合导致滚动体在滚道内出现卡滞。保持架的兜孔间隙需要控制在合理范围，既要给滚动体留出公转和自转的活动空间，避免运转过程中保持架和滚动体出现硬摩擦，又要保证滚动体不会在兜孔内出现过大的窜动，引发运转噪声。

从安装边界的尺寸设计来看，这类轴承的轴向定位需要考虑轴肩和座孔挡肩的高度，轴肩的高度不能超过内圈的倒角高度，否则后续拆卸轴承时拉马无法勾住内圈端面，会大幅提升后期维护的拆卸难度；同理座孔的挡肩高度也不能超过外圈的倒角尺寸，避免外圈拆卸时没有受力点。轴承的轴向固定方式根据载荷大小和转速高低选择，轻载低速场景可以用轴用弹性挡圈做轴向限位，重载高速场景则需要用到圆螺母加止动垫圈，或者端盖压紧的固定方式，避免轴系运转过程中轴承出现轴向窜动。建模时还要注意密封结构的预留空间，带接触式密封的轴承，需要在内圈或者外圈上预留密封槽的位置，密封唇口与配合面的过盈量要控制在合理范围，过盈量太大会导致摩擦阻力升高、温升过快，过盈量太小则会出现润滑脂泄漏、外界杂质进入滚道的问题，直接缩短轴承的使用寿命。

另外在做装配建模的时候，要注意滚动体的排布均匀性，相邻滚动体之间的间隙由保持架分隔，不能出现滚动体相互接触摩擦的情况，否则运转过程中会出现额外的磨损和发热。润滑通道的设计也要提前考虑，脂润滑的轴承需要在装配时预留足够的注脂空间，注脂量通常控制在轴承内部空腔的1/3到1/2，注脂过多反而会导致运转过程中搅拌阻力过大，引发温升过高；油润滑的场景则要在轴承座上预留进油和回油的通道，保证润滑油能顺利进入滚道区域带走摩擦产生的热量，同时带走磨损产生的微小金属碎屑。很多新手工程师在建模的时候容易忽略轴承的安装倒角，实际上内圈和外圈的引导倒角是装配过程中非常重要的结构，合适的倒角能让轴承在压装过程中顺利导入轴和座孔，避免出现配合面刮伤、装偏导致的轴承早期失效。还有径向游隙的设计，原始游隙需要根据配合的过盈量、工作温度下的热膨胀量来做匹配，装配后的工作游隙要保证在合理范围，游隙太大会导致轴系回转精度下降、振动噪声升高，游隙太小则会导致滚动体与滚道之间的预紧力过大，运转温升过高，大幅缩短轴承的使用寿命。
