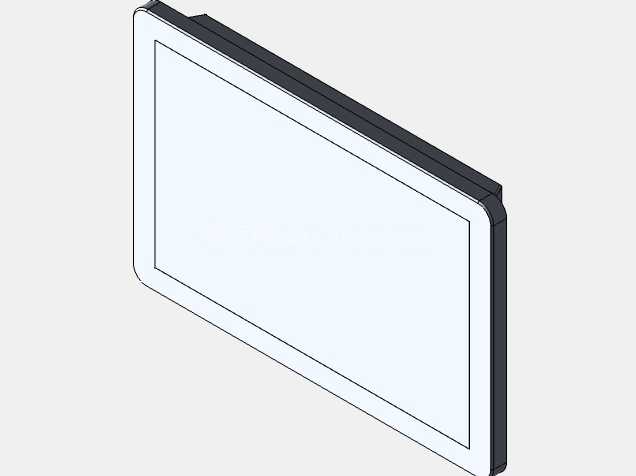

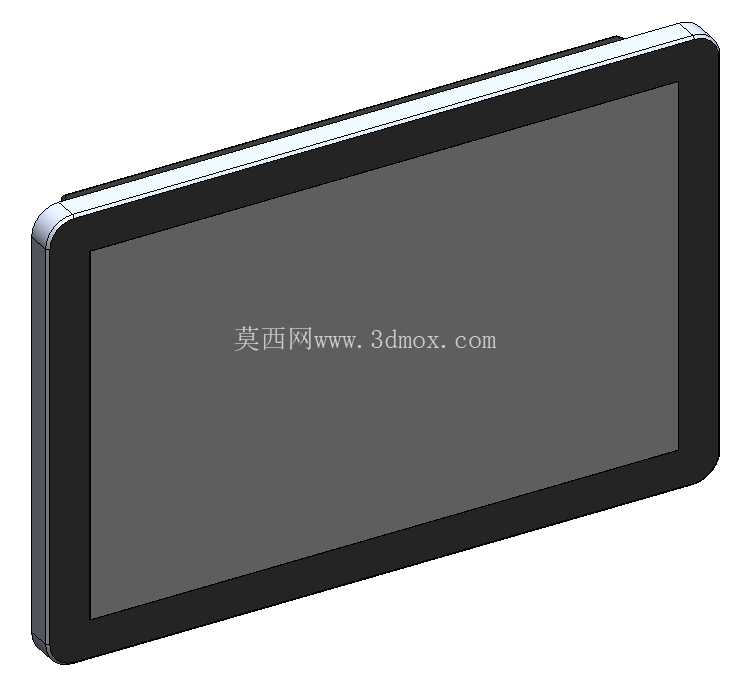

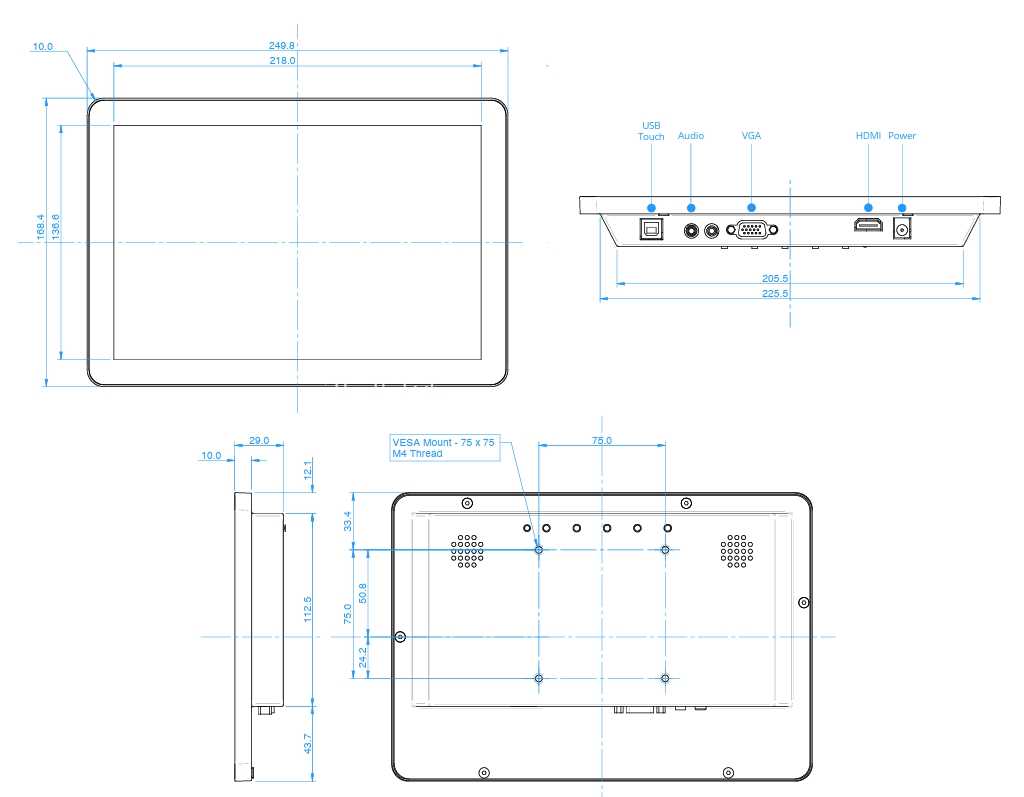

外壳的边角采用小圆弧过渡处理,没有尖锐的直角结构,一方面能够降低安装过程中边角磕碰造成的外壳涂层损伤、人员划伤风险,另一方面也能在设备运行过程中减少边角积灰,适配工业场景下的日常清洁维护需求。从安装边界的设计考量出发,这款触控屏的背部结构做了分层设计,屏幕驱动板、触控感应控制板的安装区域做了局部下沉处理,能够有效控制整机的安装厚度,在嵌入设备面板安装时,不会占用过多的设备内部腔体空间,给设备内部的其他电气元件、布线预留足够的排布空间。屏幕背部的固定螺孔位置按照通用嵌入式触控屏的安装孔距标准排布,安装时可以直接通过卡扣或者压片从背部锁紧,不需要额外定制安装转接件,能够降低设备集成时的结构改造成本。在工业自动化产线的操控工位、自助服务终端的交互界面、商用设备的操作面板场景中,触控显示终端是连接操作人员与设备控制系统的核心交互载体,这款10英寸规格的触控屏结构设计,正是围绕这类嵌入式安装场景的实际需求完成的三维建模工作。从结构设计的核心逻辑来看,这款触控屏采用窄边框一体化前壳设计,屏幕显示区域占据正面绝大多数面积,边框宽度控制在满足结构强度与安装固定的最小尺寸,既能够保证操作人员的可视范围最大化,也能适配各类设备面板的嵌入式开孔需求,避免边框过宽导致的安装开孔尺寸冗余、面板空间浪费问题。

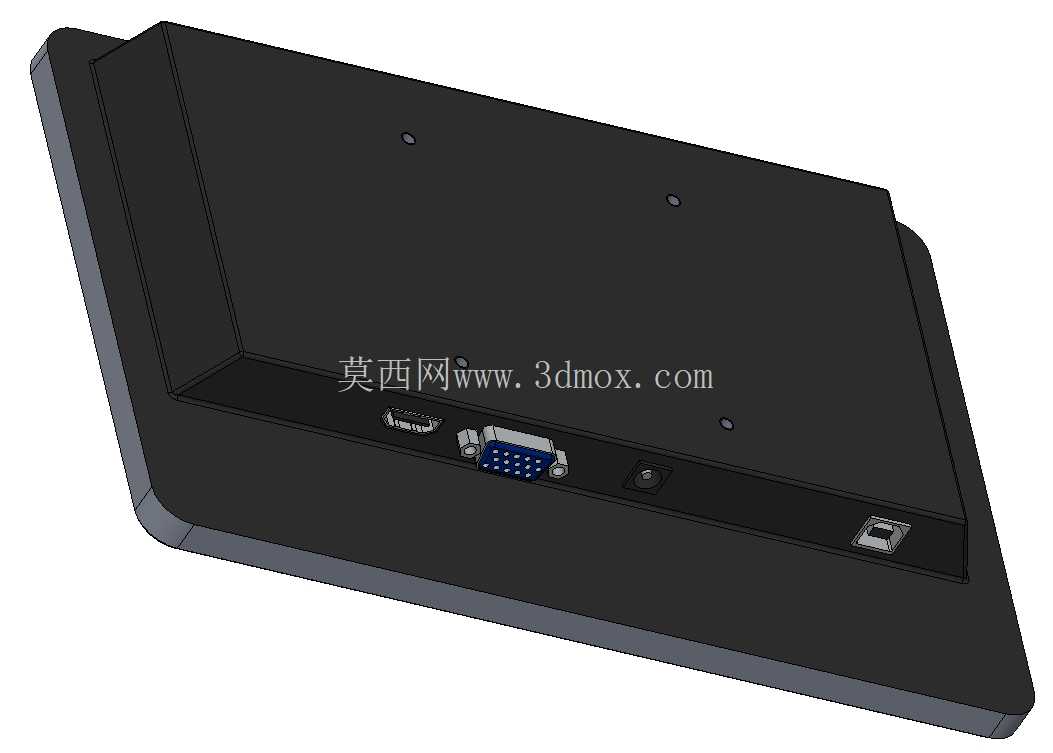

I/O接口区域集中布置在屏幕背部的侧边位置,接口的排布间距满足常规工业连接器的插拔操作空间要求,不会出现接口间距过小导致相邻插头干涉、无法正常插拔的问题,布线时可以顺着设备内部的走线槽将线缆规整固定,避免线缆挤压到屏幕背部的元件造成接触不良。从功能特性的结构适配来看,这款触控屏的前壳与屏幕贴合位置做了一圈密封胶条安装槽,安装屏幕时在槽内填入适配厚度的密封泡棉胶条,既能够固定屏幕避免运输、使用过程中的屏幕松动移位,也能实现前面板的防尘防水效果,适配多尘、存在少量液体泼溅的工业现场使用场景。前壳的表面采用哑光磨砂处理,不会在车间照明、环境光照射下产生明显的反光,避免操作人员查看屏幕内容时出现眩光干扰,提升长时间操作的视觉舒适度。
触控层与显示层的贴合间隙在结构设计时做了严格的尺寸公差约束,避免间隙过大导致的触控灵敏度下降、显示画面重影问题,保证触控操作的跟手性与显示效果的清晰度。在结构强度的设计上,外壳的壁厚按照常用工程塑料的注塑成型工艺参数设置,既不会因为壁厚过薄导致外壳刚性不足、安装后出现变形翘曲,也不会因为壁厚过厚造成材料浪费、成型周期过长的问题。外壳内部设置了多处均匀分布的加强筋,加强筋的高度与厚度按照结构力学要求排布,能够在不显著增加整机重量的前提下提升外壳的抗扭、抗弯折强度,即使在安装时压片锁紧力稍大,也不会出现外壳变形挤压屏幕导致的显示异常问题。
屏幕的背部预留了散热通风的间隙,驱动板工作时产生的热量可以通过间隙内的空气流通自然散出,不需要额外加装散热风扇,既降低了整机的运行噪音,也减少了风扇带来的进灰、故障点增加的问题,提升长期运行的可靠性。从实际集成应用的角度出发,这款触控屏的整体外形尺寸适配大多数中小型设备的面板安装需求,10英寸的显示大小既能够满足多参数同时显示的界面布局要求,不会因为屏幕过小导致界面元素拥挤、操作误触率上升,也不会因为屏幕过大占用过多的设备面板空间,影响设备上其他操作按钮、指示灯的布置。在进行设备结构设计时,可以直接调用这个三维模型进行面板开孔的干涉检查,提前验证安装空间、接口位置与设备内部其他元件的匹配度,减少实物打样阶段的结构修改次数,缩短设备的研发周期。建模过程中对外壳的分型面、卡扣结构、螺柱位置都做了符合注塑工艺要求的处理,没有出现倒扣、壁厚突变等不利于量产开模的结构问题,后续如果要进行实物开模生产,可以直接在这个模型的基础上进行工艺细节调整,不需要重新进行整体结构的重构。
