框架式推拉电磁执行器结构设计

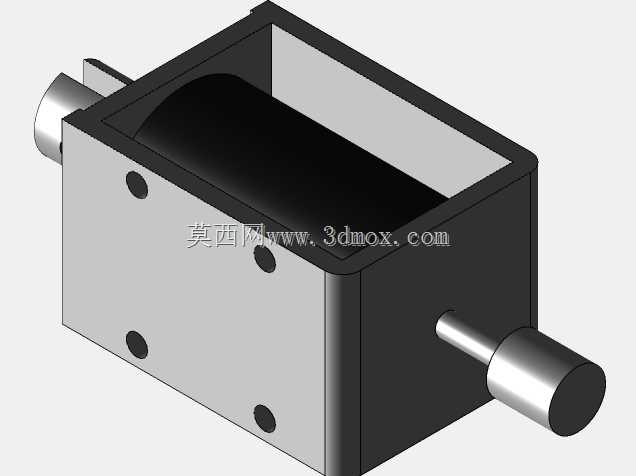

　　这类推拉式电磁执行元件常被集成在各类自动化分拣、小型工位切换、轻载锁止机构中，作为末端直线动作的动力源使用，相比气动执行元件不需要配套气源管路，部署灵活度更高，在小型专机、消费电子组装治具、物流分拣格口的挡停机构里应用十分广泛。从结构设计来看，该执行器采用开放式框架壳体布局，主体壳体分为银灰色金属安装面与黑色线圈容纳腔两部分，安装面预留四个等距分布的圆形安装孔，可直接通过螺栓固定在设备安装基板上，安装孔的孔位间距经过适配常规治具安装尺寸设计，不需要额外加工转接板即可完成装配，能有效减少现场安装的加工工作量。两侧伸出的金属推杆为同轴布局，可实现双向推拉动作输出，推杆表面做了光滑处理，降低动作过程中的摩擦阻力，

　　同时推杆直径适配常规的连接接头尺寸，可直接与负载摆杆、挡块等部件连接，不需要额外定制转接零件。设计过程中优先考虑了动作行程的边界控制，壳体内部的线圈绕组与动铁芯的配合长度经过匹配，保证推杆在额定行程内动作时，电磁吸力保持稳定，不会出现行程末端吸力骤降导致的动作卡滞问题，同时壳体的边角做了小圆弧过渡处理，避免装配过程中划伤操作人员或相邻的线束、管路。线圈容纳腔采用半开放的框架结构，既能够对内部绕组起到防护作用，避免装配过程中磕碰损伤线圈漆包线，也能留出足够的散热空间，保证执行器长时间通电工况下的温升控制在合理范围内，不会因为过热导致线圈绝缘老化加速。在安装边界设计上，整体外形为方正的立方体结构，长宽高尺寸适配常规的小型安装空间，

　　两侧推杆伸出后最大外伸长度经过控制，不会超出常规治具的安装轮廓，在多工位密集排布的场景下，相邻执行器之间不会出现运动干涉，可满足紧凑布局的设备设计需求。动作原理上依靠线圈通电后产生的电磁场驱动内部动铁芯做直线运动，带动推杆完成推拉动作，断电后依靠内部复位结构带动推杆回到初始位置，响应速度快，动作延迟低，适合需要频繁启停的轻载动作工况。
