斯堪尼亚双层长途客运巴士结构设计

本次呈现的双层客运巴士三维结构，核心面向中长途干线公路客运、跨城旅游接驳场景的结构设计参考，建模过程完全围绕实车的功能边界与安装约束展开，没有做脱离工程实际的艺术化夸张处理。从实际使用场景出发，这类双层巴士需要同时满足大容量载客、下层行李舱储物、长距离行驶的结构强度要求，建模时首先锁定了整车的外廓尺寸边界，严格遵循公路营运客车的外廓尺寸限值要求，整车长度控制在12米级常规营运客车区间，车身宽度符合车道通行的通用尺寸要求，整车高度满足双层载客的内部净高需求，同时预留了顶部空调外机、逃生天窗的安装空间，避免出现实车装配时的尺寸干涉问题。

设计思路上优先区分了上下层的功能分区，上层为全载客区域，侧窗采用分段式连续布局，建模时还原了深色隔热车窗的安装位，窗框结构预留了玻璃粘接的安装边，同时对应每扇侧窗的位置预留了车内座椅的安装固定点，上层地板结构做了加强筋布局，能够承载满员乘客的载荷，避免行驶过程中出现地板共振变形。下层区域采用侧围分段舱门设计，对应不同的功能分区：前后轮拱之间的大尺寸舱门为行李储物舱，舱门做了密封胶条安装位的预留，内部空间规整，能够容纳常规尺寸的旅行行李箱，舱门铰链、锁止机构的安装位都在模型中做了对应结构预留，不需要二次修改即可直接做机构装配；靠近前后轮的小尺寸舱门分别对应车载电瓶、气路阀体、空调管路等附属设备的检修口，舱门尺寸满足日常检修的操作空间需求，不会出现检修时需要拆解大面积侧围的问题。

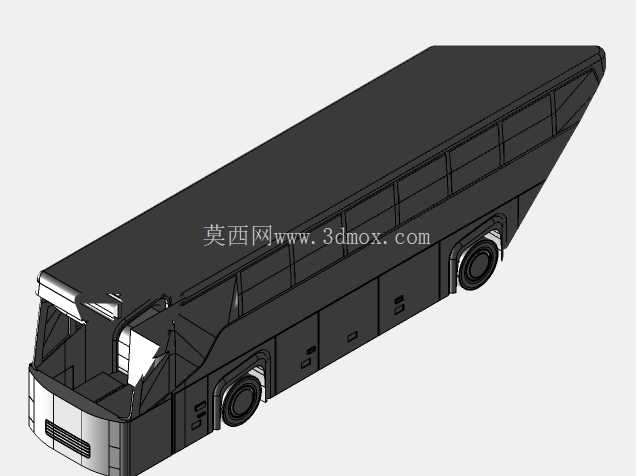

车头部分的建模还原了长途巴士的流线型设计，前风挡采用大倾角布局，能够降低高速行驶时的风阻系数，风挡下方预留了雨刮器的安装转轴位置，前围的进气格栅、车灯安装位都按照实车的装配逻辑做了结构预留，前保险杠位置预留了拖车钩安装孔、示廓灯的安装槽。车轮部分的建模匹配了营运客车常用的轮胎规格，轮拱位置预留了轮胎跳动的安全间隙，即使在最大转向角度、最大悬架压缩行程下，轮胎也不会与轮拱、侧围结构发生剐蹭，前后桥的安装位置对应车身底部的纵梁结构，保证载荷能够直接传递到车架纵梁上，避免应力集中在车身蒙皮位置。

车身侧围的细节处理上，对应舱门、车窗的接缝位置都做了密封台阶设计，能够避免雨天行车时雨水渗入车内，侧围下方的示廓灯、反光标识的安装位都做了沉槽处理，安装后标识件不会突出于车身外表面，降低高速行驶时的风噪。车尾部分预留了发动机散热口、后车灯组、后保险杠的安装位置，同时对应上层客舱的位置预留了后安全窗的安装位，满足客运车辆的安全规范要求。

建模过程中所有的安装边界都做了干涉检查，比如行李舱门开启时不会与相邻的舱门、轮拱发生碰撞，侧窗安装后与窗框的配合间隙均匀，车门开启轨迹范围内没有结构凸起。整个模型的结构拆分完全对应实车的焊装工艺流程，侧围蒙皮、骨架、舱门、车窗的结构都是独立可拆分的，能够直接用于后续的工程出图、结构仿真分析，也可以作为同类型客车设计的参考基准，帮助设计人员快速核对尺寸边界、功能分区的合理性，减少前期方案设计阶段的重复建模工作量。对于从事商用车结构设计的人员来说，这个模型能够直观展示双层客运巴士的结构布局逻辑，清晰呈现各个功能区域的空间分配、安装点位的预留思路，避免在方案阶段出现空间不足、安装干涉的常见问题。
