斯堪尼亚长途客运巴士整车结构设计

　　这款客运巴士的三维结构设计，首先围绕长途干线客运、城际通勤、旅游团体接驳这几类核心应用场景展开，在建模阶段就把实际运营中的各类边界条件纳入考量，没有做脱离实际使用的理想化结构。从实际用途来看，该车型定位为中长途公路客运载体，需要兼顾额定载客量下的乘坐空间预留、行李舱储物容积、行驶过程中的结构稳定性，以及日常维保环节的部件拆装便利性，建模时每一处结构的取舍都对应着实际运营中的具体需求。

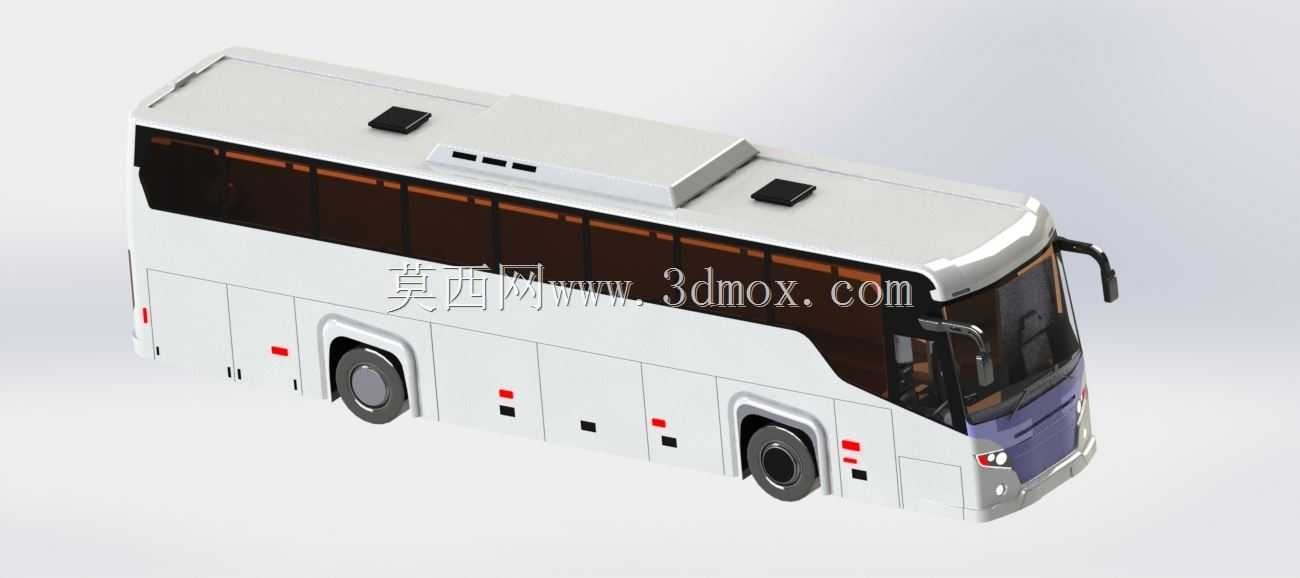

　　在功能特性的还原上，模型完整呈现了巴士的承载式车身框架结构，侧围的深色观景窗区域做了分层结构处理，既还原了实车的车窗安装位，也预留了内饰侧围护板、车窗密封胶条的装配间隙；车顶区域的凸起结构对应实车的车载空调机组安装位，两处方形凸起为空调机组的检修口盖板，建模时保留了盖板与车顶蒙皮的阶差，符合实际车辆的装配公差要求。车身侧围下方的行李舱门做了独立的分块设计，每扇舱门的铰链安装位、门锁扣位置都做了对应结构，舱门开启后的内部空间完全贯通，可满足长途客运中乘客大件行李的存放需求，舱门下方的红色标识为侧示廓灯安装位，对应车辆行驶中的侧面警示功能。

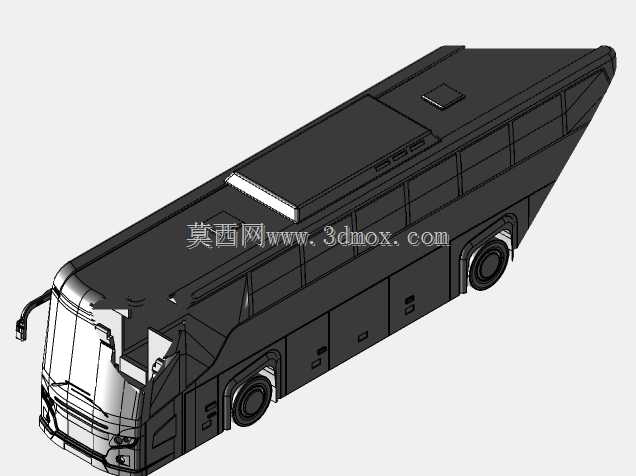

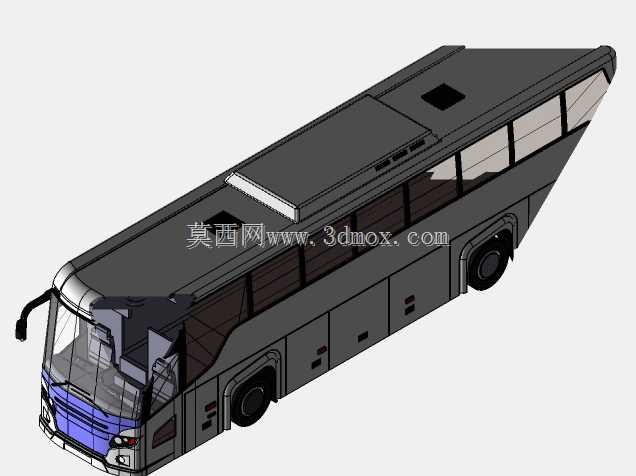

　　设计思路上，建模过程优先保证整车外曲面的G2连续性，车头区域的大曲面过渡从车顶前缘一直延伸到前围挡风玻璃下沿，还原了实车的低风阻造型特征，前围的分体式后视镜支架做了独立的杆件结构，可还原实际行驶中后视镜的调节角度范围；前大灯组的安装 recess 结构做了精准预留，保险杠区域的分缝完全对应实车的拆装逻辑，前围下方的进气格栅区域做了镂空结构处理，可匹配底盘散热系统的进风需求。车轮区域的轮拱包络完全按照客车常用的295/80R22.5规格轮胎做运动校核，保证转向过程中轮胎与轮拱、侧围结构不会发生运动干涉，前后轮的轮毂结构还原了商用车常用的钢制轮毂加装饰罩的结构特征，轮毂螺栓的分布圆、制动鼓的外轮廓都做了对应还原，可直接用于后续的底盘行走系统装配校核。

　　外形尺寸与安装边界方面，建模时严格按照12米级长途客运巴士的外廓尺寸限值控制，整车长度控制在12000mm以内，宽度2550mm，高度3800mm，完全符合公路营运客车的外廓尺寸国标要求；车身侧围的乘客门位置做了内摆门的运动空间预留，门泵安装位的结构凸起与侧围蒙皮做了顺滑过渡，不会出现结构干涉；底盘区域的纵梁布置预留了发动机、变速器、油箱、储气筒等核心底盘部件的安装空间，侧围下方的电瓶舱、尿素罐舱都做了独立的舱体分块，对应国六排放车型的部件布置要求。

　　在细节结构处理上，车窗区域的橙色条带对应实车的隐私玻璃色带，既还原了外观特征，也对应了实际车辆中车窗上部的遮阳区域；车身侧面的小方形标识为侧转向灯、舱门开启指示的安装位，每一处标识的位置都符合客车外部照明和光信号装置的安装要求。整车的分缝设计完全遵循量产客车的焊装工艺逻辑，侧围蒙皮的分块位置避开了应力集中区域，车顶与侧围的焊接边做了隐藏式处理，外表面看不到突兀的焊接结构，符合量产客车的外观工艺要求。建模过程中所有的安装面都做了拔模角度处理，侧围外板的拔模角度控制在3度以上，满足冲压成型的工艺要求，不会出现无法脱模的负角结构；行李舱门的铰链安装面做了局部加厚处理，对应实际生产中的加强板焊接位置，保证舱门长期开关的结构强度。
