开槽垫片冲压成型模具结构设计

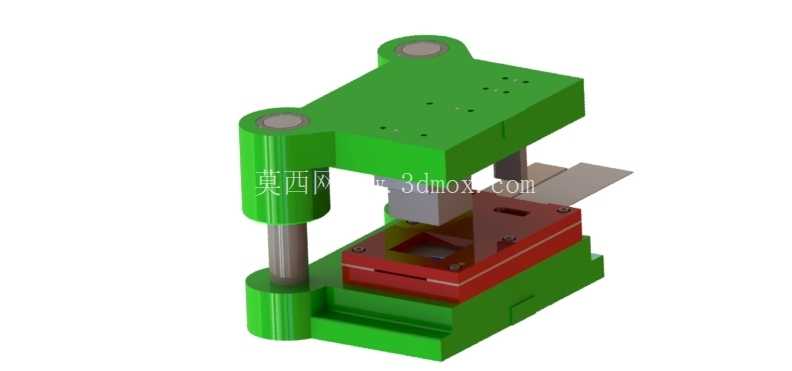

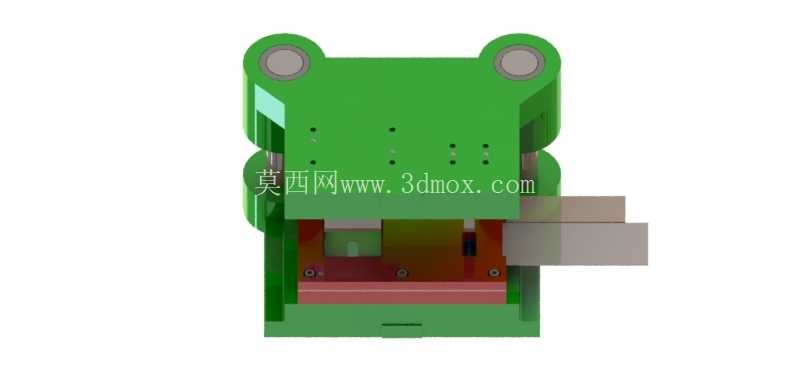

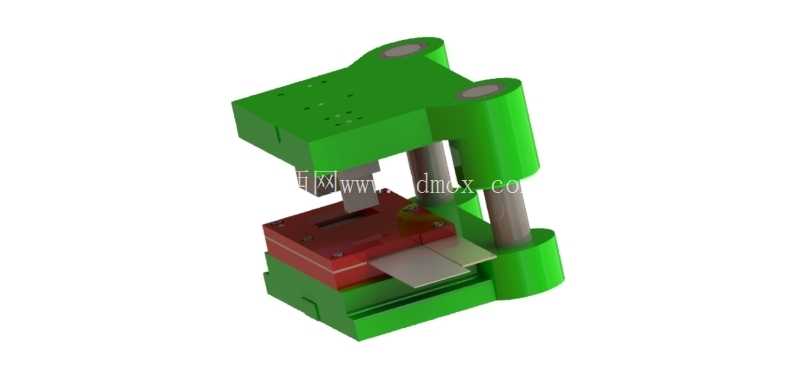

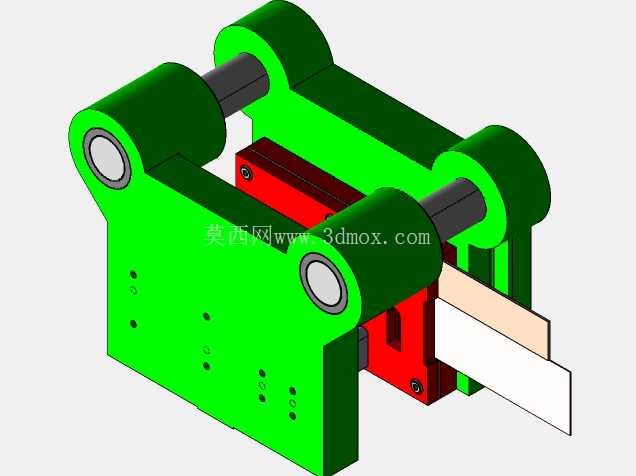

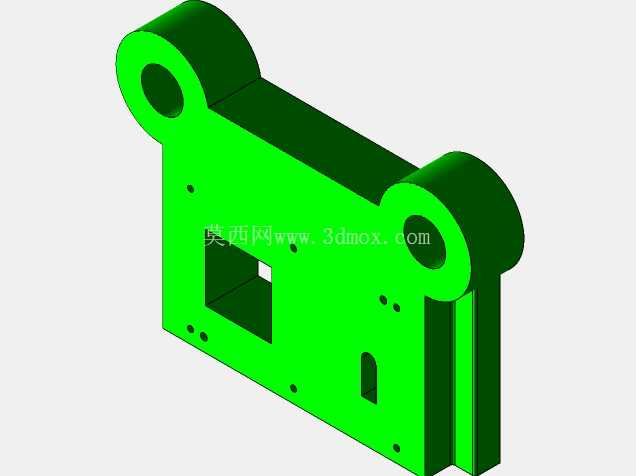

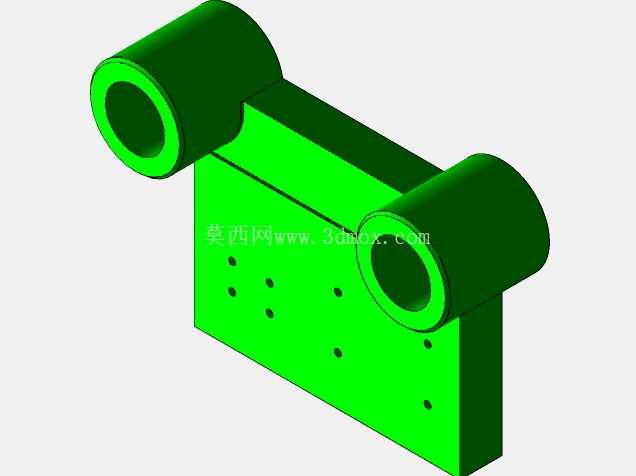

　　这套冲模结构主要针对薄金属类开槽垫片的批量冲制定制开发，在五金冲压加工场景中，这类带开槽结构的平垫片多用于电子设备内部连接件限位、通讯类产品结构件装配间隙调整、低压电气柜内部元件安装定位等场景，相比普通平垫片，开槽结构能够避开装配路径上的凸台、走线位，不需要额外扩孔或者调整安装基准，在小空间装配场景里能大幅降低装配调整的工作量。从结构布局来看，这套模具采用后侧导柱模架，两根导柱布置在模架后侧区域，这种布局的优势在于操作面开阔，操作人员送料、取件时不会被导柱干涉，适配条料手工送料或者搭配简易送料架的半自动化冲压作业，模架上下模座采用加厚铸铁材质，能够承受连续冲压时的交变载荷，减少长期冲压后的模座变形量，保证冲裁间隙的长期稳定性。

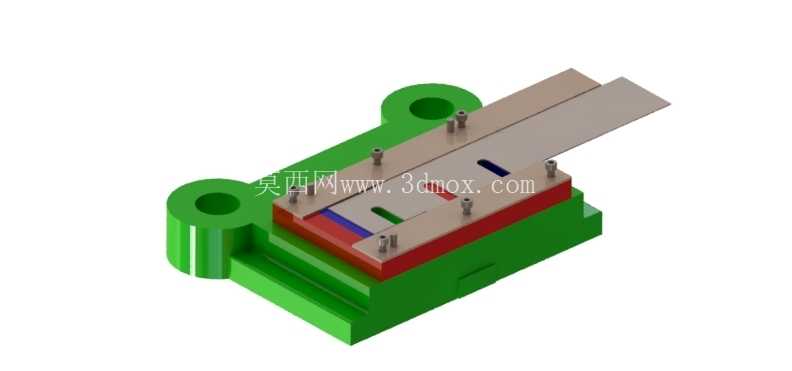

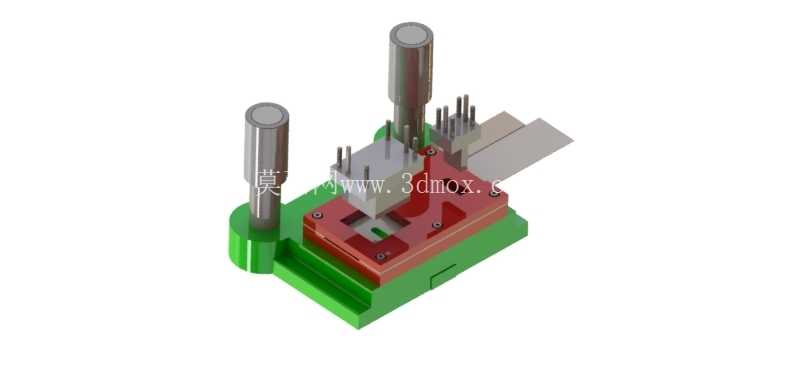

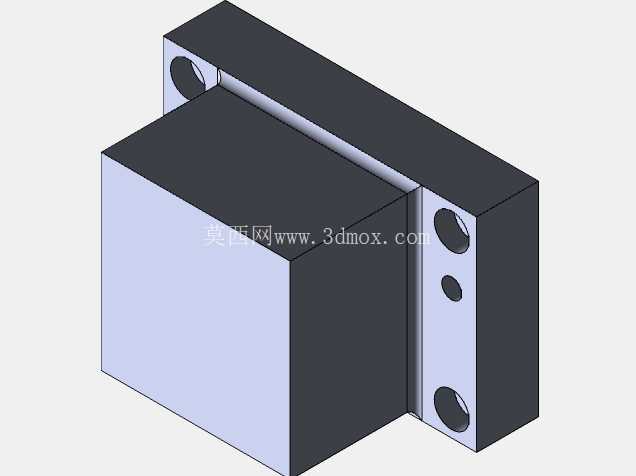

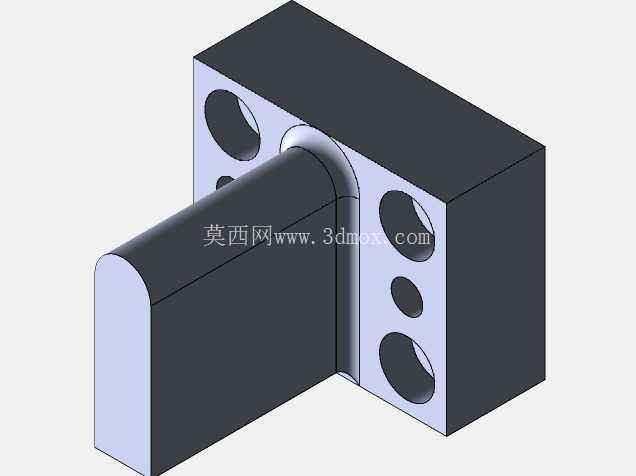

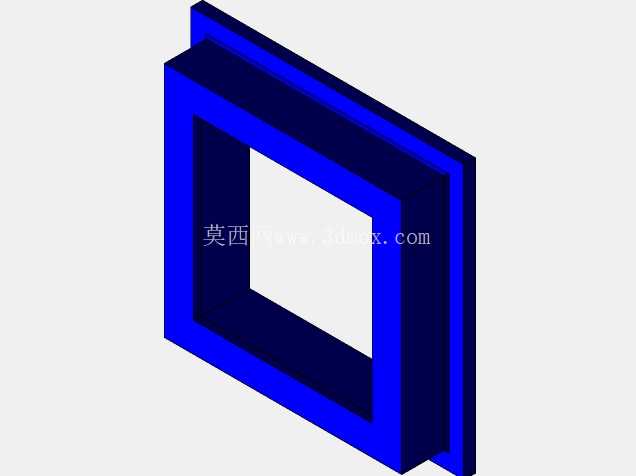

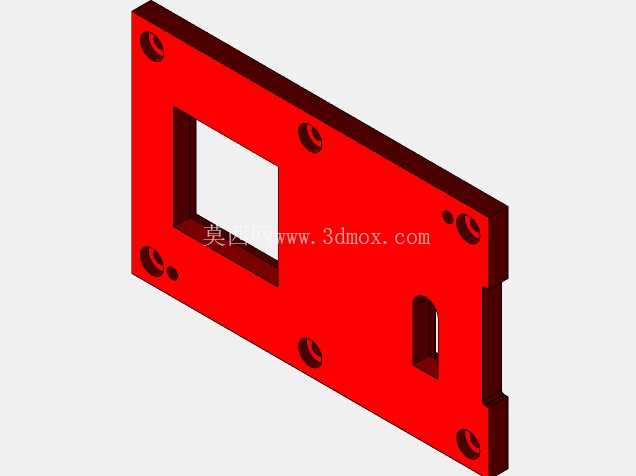

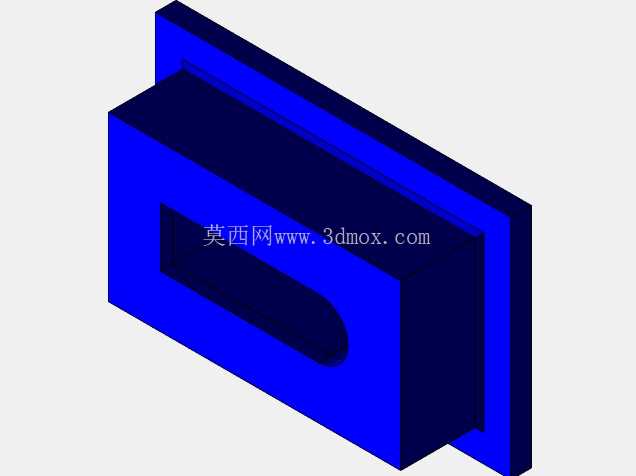

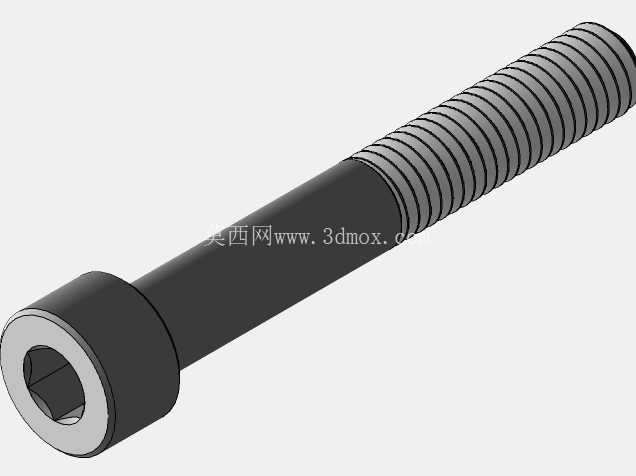

　　凸模与凹模部分采用镶拼式结构，冲裁刃口部分单独采用合金工具钢加工，通过螺钉和销钉固定在模仁固定板上，当刃口出现磨损或者崩缺时，不需要更换整套模仁，只需要拆卸对应的镶件进行修磨或者更换，能够大幅降低模具的后期维护成本，同时镶拼结构的加工难度更低，能够通过精密磨床保证刃口的平行度与垂直度，相比整体式模仁，镶拼结构的排气性能更好，冲裁过程中不会因为模腔内部憋气导致垫片变形或者卡料。卸料部分采用弹性卸料板结构，卸料弹簧均匀布置在固定板周边，保证卸料板压料时的压力均匀，冲裁前卸料板先压紧条料，避免薄料在冲裁过程中出现翘曲、移位，冲裁完成后卸料板将箍在凸模上的条料平稳卸下，不会带起工件造成叠料问题。

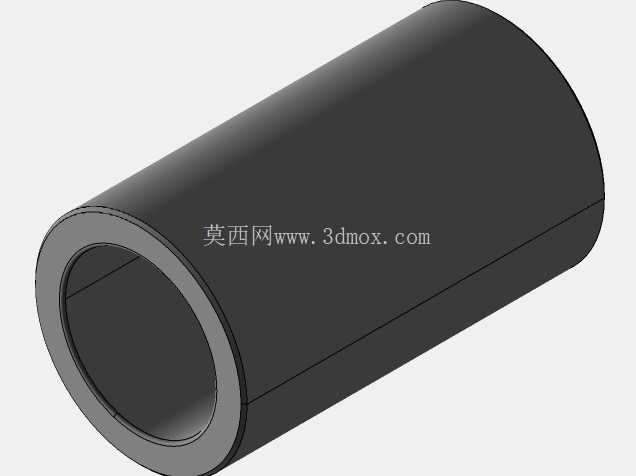

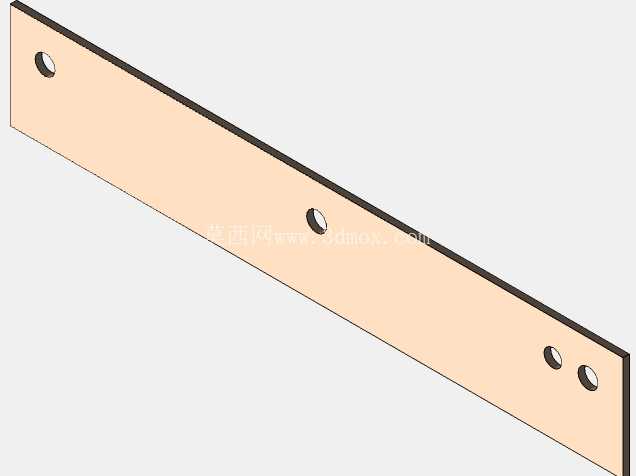

　　定位结构采用侧刃加挡料销的组合定位方式，条料送进时首先通过侧刃冲出定距缺口，配合挡料销实现步距的精准控制，保证每一次冲裁的位置精度，开槽位置与垫片外轮廓的位置度公差能够控制在0.02mm以内，满足精密装配场景下的垫片尺寸要求。安装边界方面，这套模架的闭合高度适配常规16吨到25吨的开式可倾压力机，上下模座的安装槽尺寸匹配通用压力机的工作台面规格，不需要额外加工过渡垫板就可以直接装夹，模架的导柱导套配合间隙控制在0.01mm以内，合模时能够自动找正凸凹模的同轴度，避免装模时反复调整间隙的繁琐操作。

　　在实际生产场景中，这套模具可以连续完成垫片外轮廓冲裁、开槽冲切两个工序，不需要多套模具分步加工，单冲次即可成型完整的开槽垫片，生产效率相比单工序模提升60%以上，冲裁出的工件断面平整，毛刺高度控制在0.05mm以内，不需要后续额外去毛刺工序就可以直接用于装配。设计过程中针对薄料冲裁的特点，特意将冲裁间隙设置为料厚的5%到8%，根据不同材质的垫片可以更换对应间隙的凹模镶件，适配0.3mm到1mm厚度的冷轧钢板、黄铜片、铝合金片等多种常用垫片材质，模架上预留的废料滑落通道能够让冲裁产生的边角废料直接从下模座的漏料孔落下，不会堆积在模腔内部造成刃口硌伤或者工件压伤。导柱顶端设置的限位套能够限制上模的最大开模高度，避免开模行程过大导致导柱脱出导套，同时也能防止误操作时凸模下行过度撞坏凹模刃口，上下模座之间设置的安全挡板能够避免冲裁过程中废料飞溅伤人，符合冲压作业的安全规范。这套结构的模具在小批量五金件加工车间、通讯结构件配套加工厂都有广泛的应用，结构简单可靠，维护成本低，对操作人员的技能要求不高，普通冲压工经过简单培训就可以独立操作生产，成型的开槽垫片尺寸一致性好，能够满足不同行业的装配使用需求。
