高速冲压用复合式冲压模具结构设计

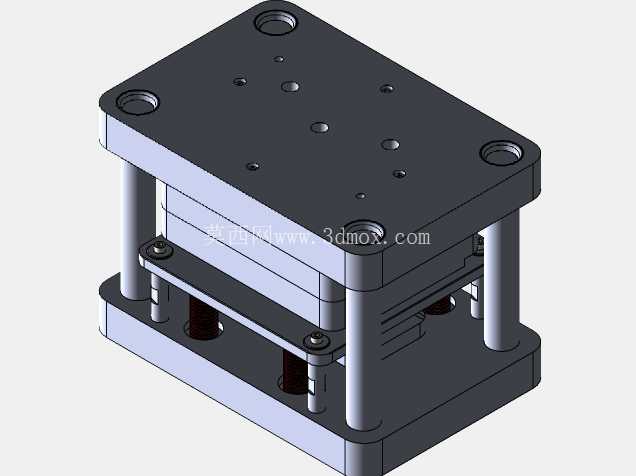

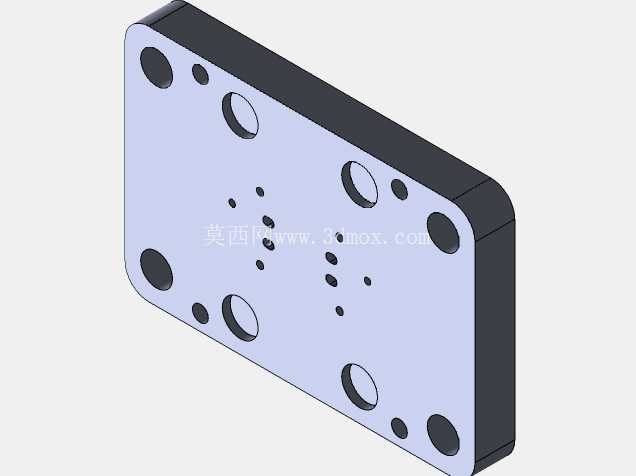

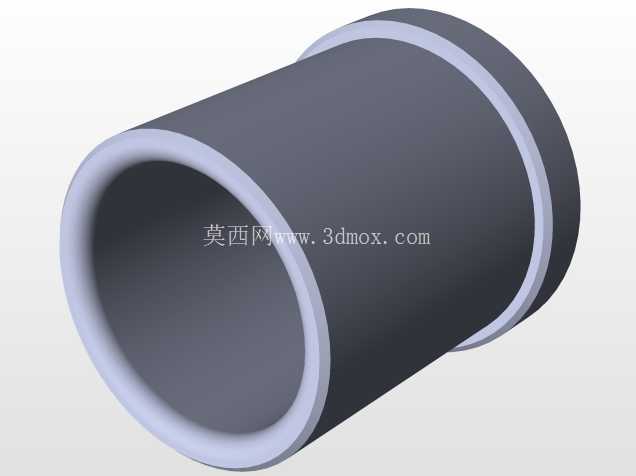

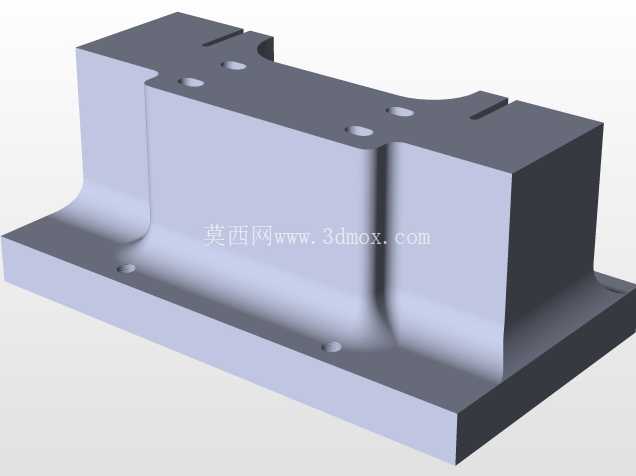

　　这套复合式冲压结构，主要面向高速连续冲压产线的单工序多特征成型需求，在电子接插件、小型五金结构件的批量冲压场景中应用广泛，区别于常规单工序模与级进模的排布逻辑，这套结构将冲孔、落料、浅成型等多道工序整合在同一模架的单次冲压行程内完成，能在不增加产线工位排布的前提下，直接缩减工序流转带来的定位误差累积，适配每分钟上百次的高速冲床安装工况。从结构布局来看，模架采用标准四导柱导向形式，导柱与上下模座的配合选用过盈压装工艺，导套自带储油槽结构，能在连续高速往复运动中保持稳定的导向精度，避免长时间冲压后导柱导套磨损带来的上下模对中偏移，上下模座选用45号钢调质处理，平面度控制在0.02mm以内，保证合模时的受力均匀性。

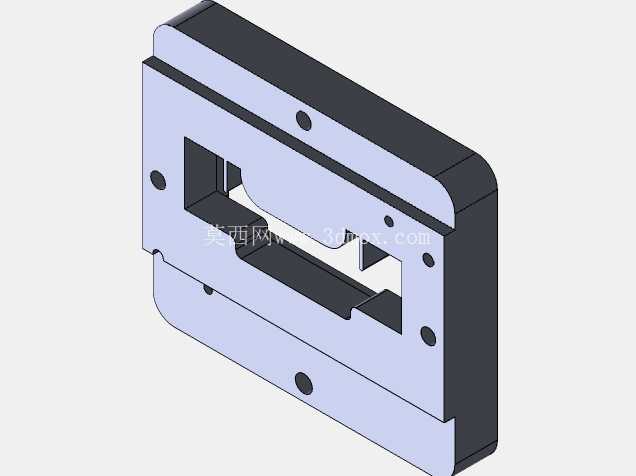

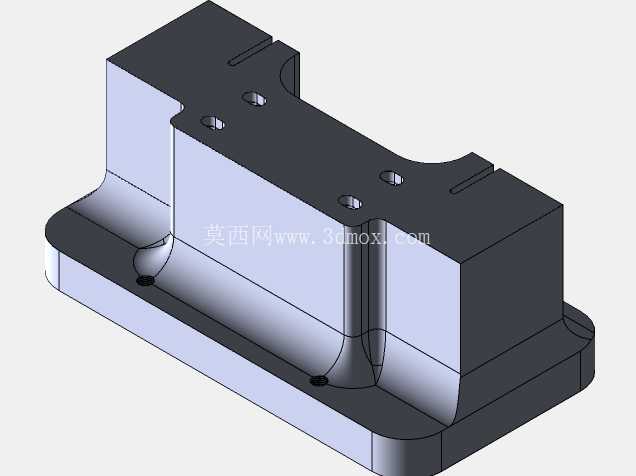

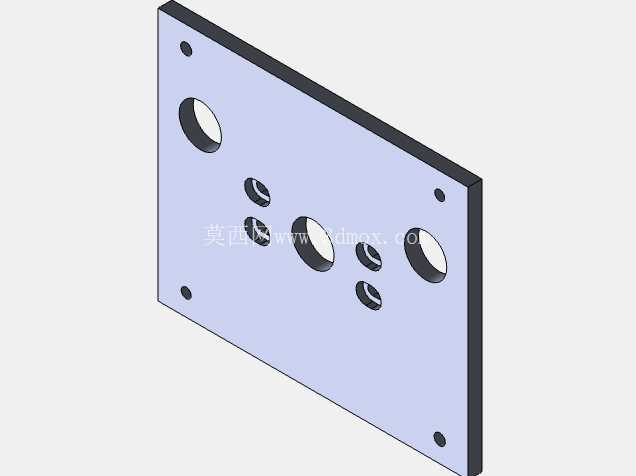

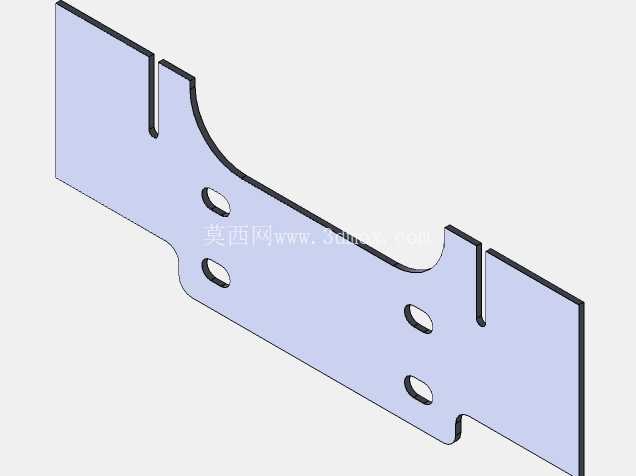

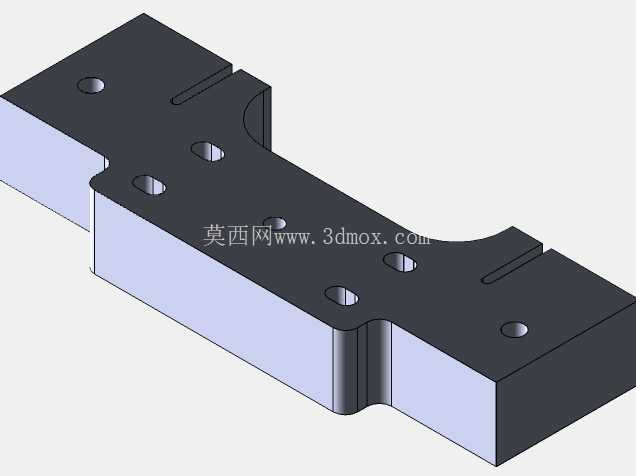

　　上模部分集成了凸模固定板、卸料板与弹性卸料组件，卸料弹簧均匀分布在凸模周边，保证卸料力在整个冲压面均匀传递，避免薄料冲压时出现的料带变形、卡料问题；凸模与固定板采用小间隙滑配，尾部设置防转销钉定位，方便后期维护时快速更换易损凸模，无需重新对模调整。下模部分集成了凹模镶块、顶料机构与下模座安装槽，凹模采用镶块式设计，将易磨损的刃口部分单独制作成硬质合金镶件，通过过盈配合嵌入下模固定板，当刃口出现磨损崩缺时，仅需更换对应镶块即可，无需整体更换下模组件，大幅降低后期维护成本。

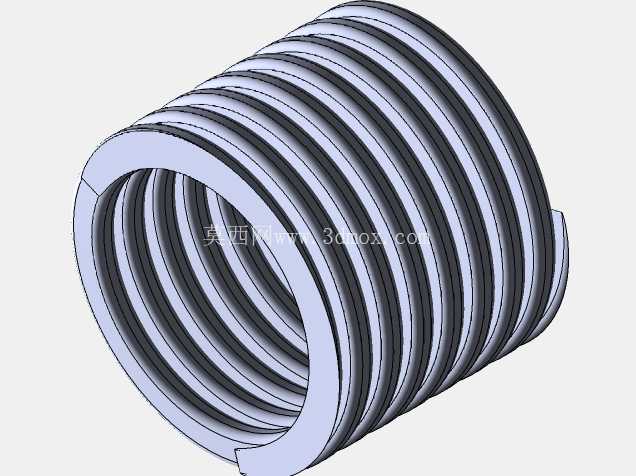

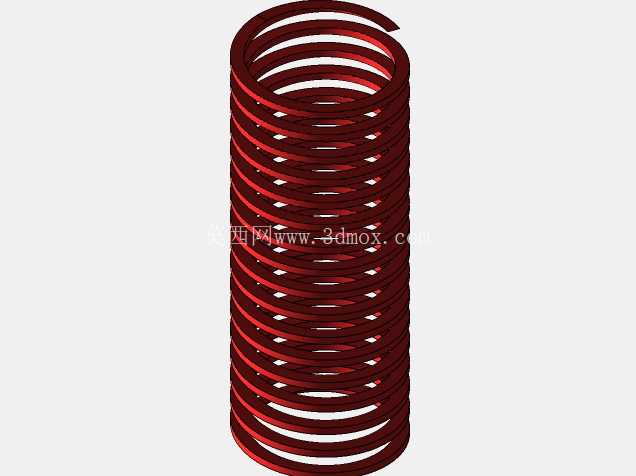

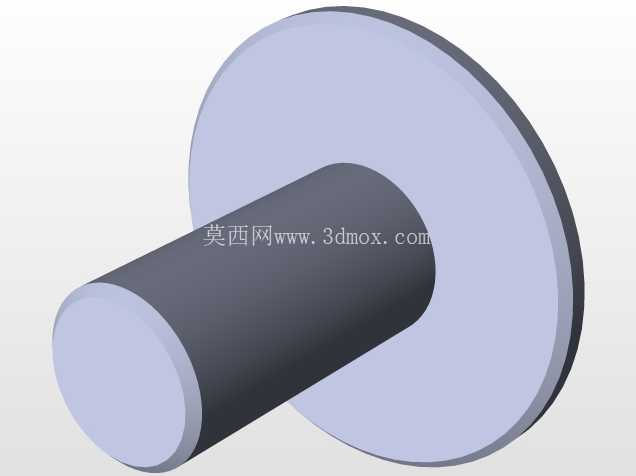

　　顶料机构采用矩形弹簧提供顶出力，顶料杆均匀分布在成型型腔周边，保证冲压完成后工件能平稳从凹模内顶出，不会出现工件卡滞在型腔内导致的料带带料问题，适配高速冲压时的连续送料节奏。安装边界方面，模架整体外形为方正的块式结构，上下模座的安装孔位按照标准冲床的工作台T型槽间距设计，上模柄位置与模架中心同轴，安装时无需额外制作过渡连接板，可直接固定在对应吨位的开式或闭式高速冲床上；模架闭合高度、开模行程均按照常规高速冲床的参数区间设计，预留了足够的送料空间，适配滚轮送料机、夹式送料机等多种常见送料设备的安装对接。设计过程中重点考虑了高速冲压时的受力平衡问题，所有冲裁力的合力中心与模架中心、冲床滑块中心完全重合，避免高速冲压时出现偏载导致的导柱异常磨损、冲床滑块精度下降问题；所有弹性元件的选型均经过冲压力与卸料力计算，弹簧压缩量控制在合理区间内，避免长期极限压缩导致的弹簧过早疲劳失效。同时，模架上设置了多组安全检测销孔，可安装误送料检测传感器，当料带送料位置出现偏移时，能快速触发冲床急停，避免模具损坏。

　　在实际生产场景中，这套结构尤其适合厚度0.1-2mm的冷轧钢板、不锈钢带、铜带等材料的冲压加工，一次行程即可完成工件的全部冲裁与成型工序，相比多台单工序模串联的生产模式，能减少设备占用空间与操作人员数量，同时工件的形位公差精度更稳定，因为所有工序在同一合模位置完成，不存在工序间的定位误差，加工出的工件平面度、孔位精度都能稳定控制在IT7-IT8级，完全满足电子五金、汽车小五金件的精度要求。结构上还预留了废料滑落通道，冲裁产生的废料可直接通过下模座的落料孔掉入冲床下方的废料槽，无需人工定期清理模面，适配高速连续生产的无人化作业需求。
