适配工业挤出机的改进型纤维缠绕收卷装置

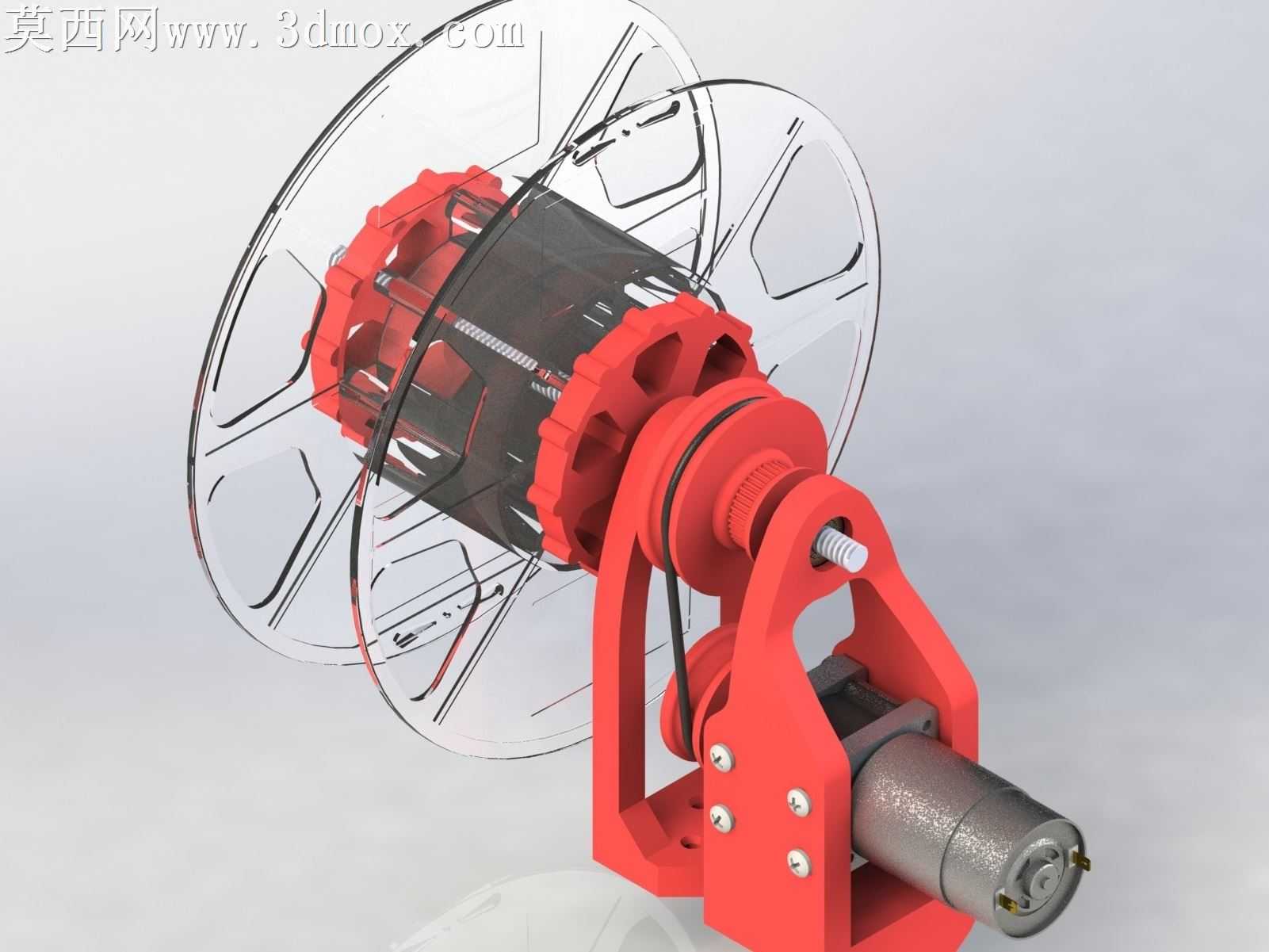

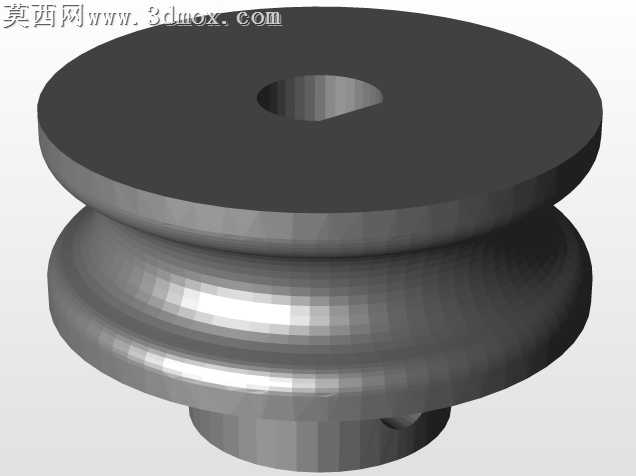

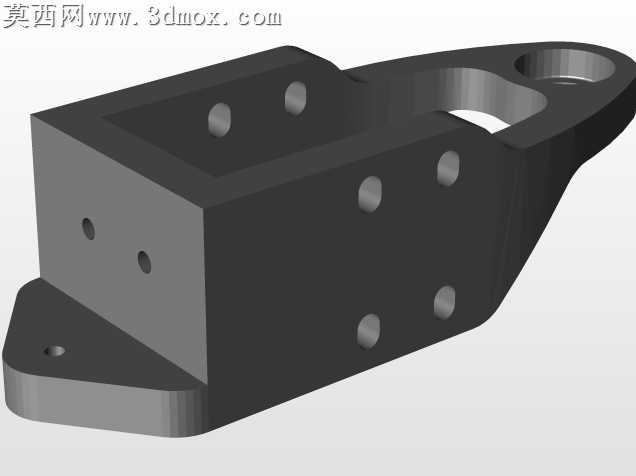

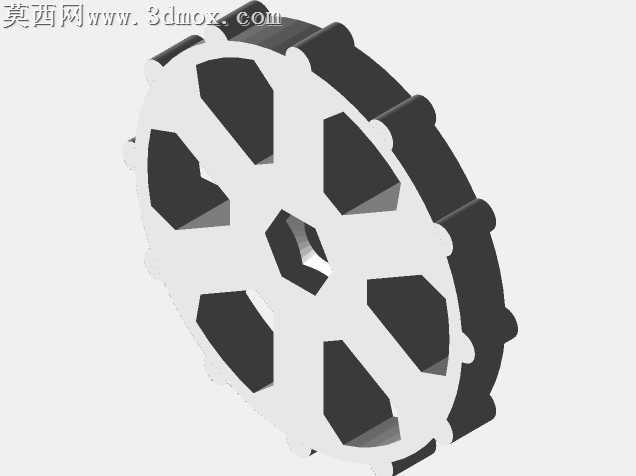

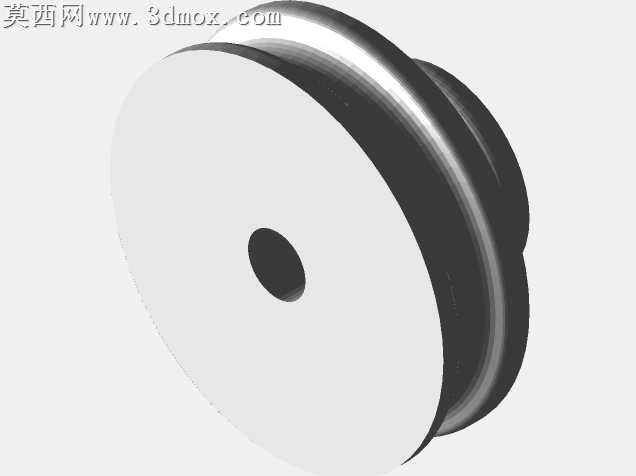

本模型为适配工业挤出机作业场景优化改进的纤维缠绕收卷装置，整体采用三维参数化建模完成，所有零部件均按照实际加工装配尺寸1:1还原，建模过程中对各配合面预留了合理的装配公差，确保虚拟装配状态下无干涉问题。模型渲染阶段采用哑光金属与工程塑料结合的材质方案，主体支架部分使用红色哑光工程塑料材质，还原玻纤增强尼龙支架的磨砂质感，传动齿轮、紧固件、驱动电机外壳采用银灰色金属材质，搭配细微的拉丝纹理表现金属机加工表面质感，透明线盘部分使用高透亚克力材质，添加轻微的折射与反射效果，还原透明塑料盘片的视觉特征，整体渲染光影柔和，清晰展现装置的结构层次。结构设计上，该装置在原有可回收3D打印收卷装置基础上做了针对性优化：驱动端适配500转/分的高速电机，满足工业挤出机的连续出料收卷节奏；传动结构将原有弹性带传动替换为O型圈传动，搭配升级后的滚珠轴承主轴，大幅降低高速运转下的传动抖动与磨损；涡轮结构做了齿形优化，调整了固定螺钉的排布位置与直径，移除了原有冗余的水平梁结构，简化整体装配流程的同时保证结构刚性；线轴固定结构采用快拆式轮毂设计，无需额外工具即可完成空线轴的拆卸更换，操作人员只需拧下单个轮毂紧固件即可将新线轴放置在螺杆上，重新拧紧轮毂即可完成装夹，适配不同幅宽的线轴使用需求；线轴转速可通过外接PWM电路上的电位器进行无级调节，能够匹配不同线径长丝的收卷张力要求，避免收卷过程中出现断丝、松卷问题。设计思路围绕开源可迭代的核心方向，所有结构改动均服务于工业场景下的连续稳定作业需求，在保证结构强度的前提下尽可能减少非必要零部件，降低装置的加工与装配成本，整体结构紧凑，驱动电机与收卷支架集成式安装，可直接对接桌面级或小型工业挤出机的出料端，完成长丝的在线收卷作业，模型完整还原了所有传动细节与安装孔位，可直接用于二次改进、3D打印制作或相关机械结构的教学参考。
