轴流式水轮机实体结构三维设计作品

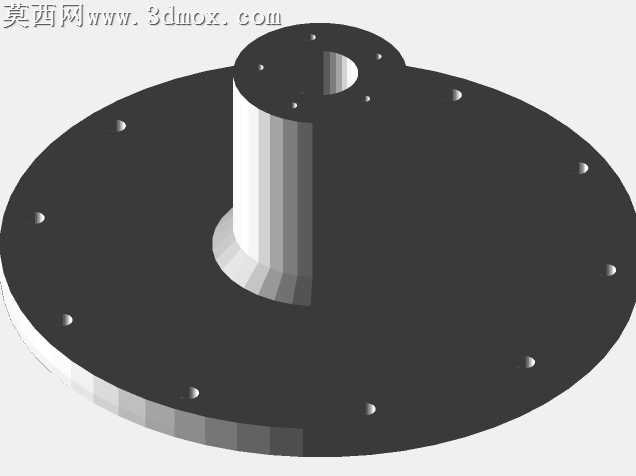

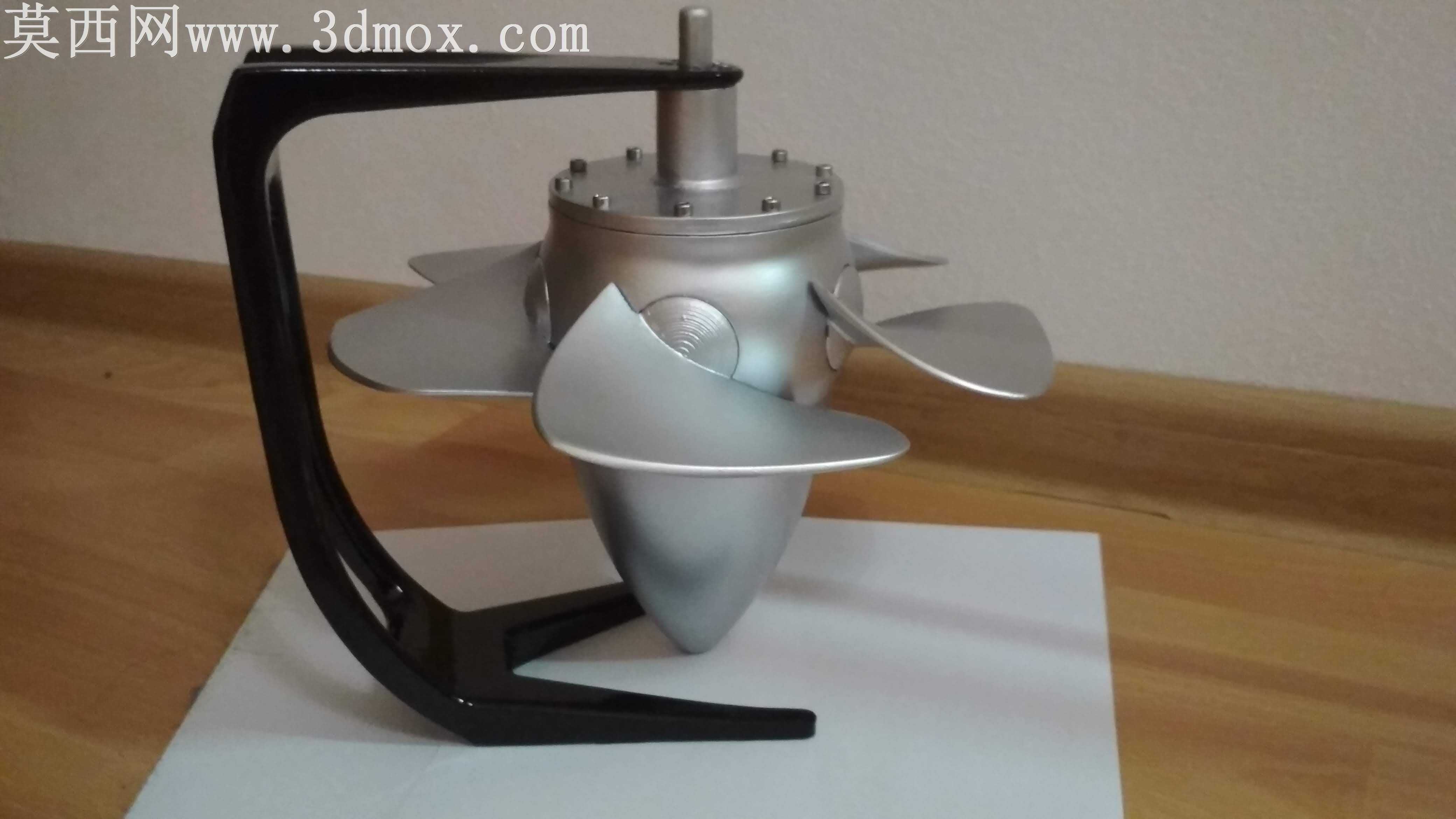

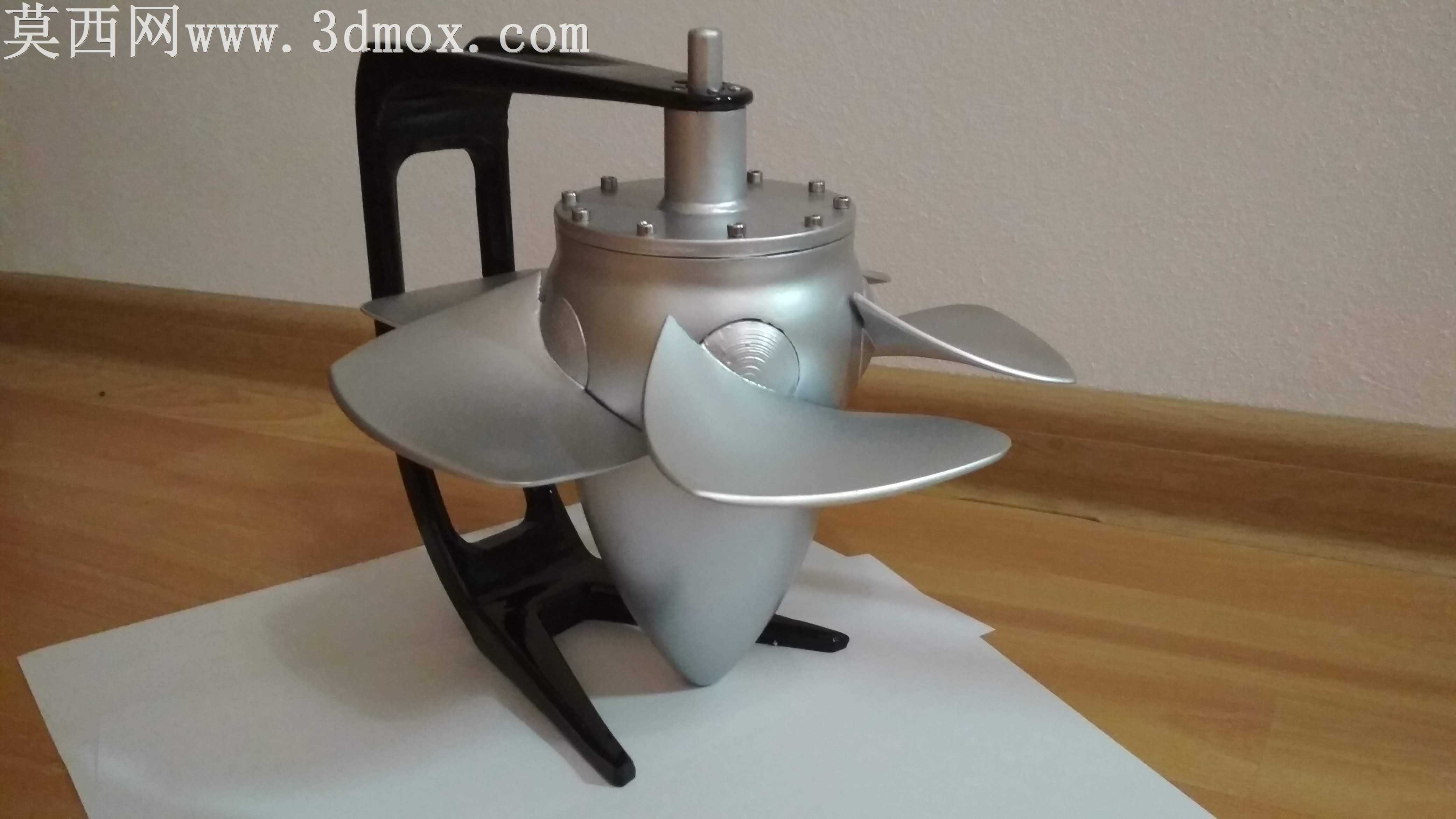

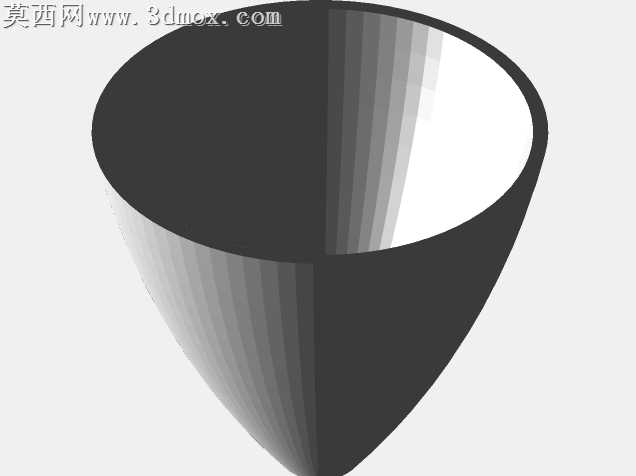

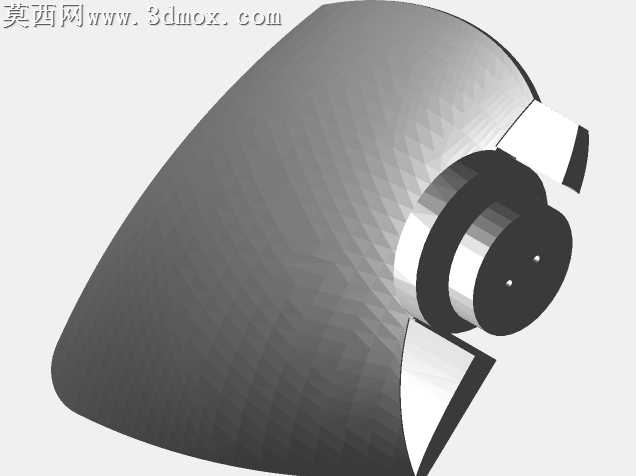

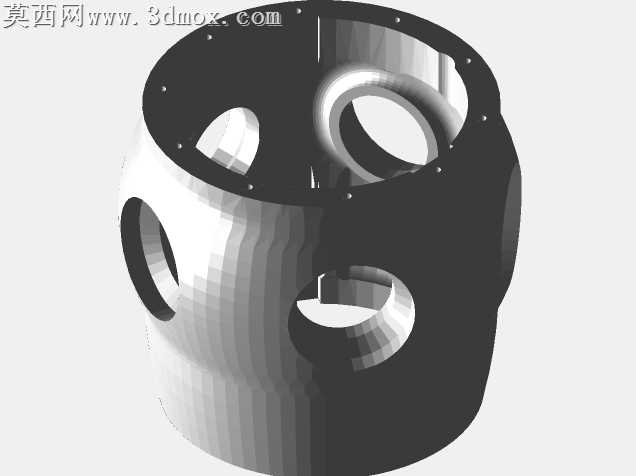

本作品为轴流式水轮机的三维建模设计成果，建模阶段严格遵循轴流式水力机械的结构设计逻辑，首先对水轮机的核心过流部件进行参数化构建：针对转轮部分，依据轴流式水轮机的翼型水力设计参数，逐片构建可调式桨叶的曲面结构，每片桨叶的翼型弯度、安装角定位、叶根与轮毂的衔接过渡都经过精准的曲面拟合，保证桨叶曲面的光顺性，避免后续结构分析或3D打印时出现曲面破面、应力集中的问题。轮毂部分采用流线型纺锤式结构设计，从进水端的导流体头到出水端的尾锥，整体曲面按照流体减阻逻辑做顺滑过渡，轮毂上部的主轴密封座、法兰连接端都按照实际机械装配的尺寸比例构建，法兰盘上的紧固螺栓孔、定位销孔都做了等比例还原，保证结构的装配合理性。支撑结构部分，设计了符合立式展示需求的一体式支架，支架与水轮机本体的接触位置做了贴合式的曲面适配，既保证放置时的稳定性，也不会破坏水轮机本体的外壳曲面完整性。材质与渲染阶段，针对不同部件做了差异化的材质参数调整：水轮机的转轮、轮毂、主轴等金属过流部件，采用哑光金属铝材质，调整金属粗糙度、反射参数模拟真实金属加工后的磨砂质感，避免过高的镜面反射影响结构展示效果；支架部分采用哑光黑色工程塑料材质，与银色金属主体形成视觉层次区分，突出水轮机本体的结构特征。渲染场景采用柔和的室内漫射光照，搭配木质桌面的展示基底，还原实体3D打印成品的真实展示效果，让观看者可以清晰观察到每一处结构细节。设计思路上，本模型兼顾了结构还原度与3D打印适配性，所有部件的壁厚都做了均匀化处理，桨叶的最小厚度满足3D打印的成型要求，不存在悬空无支撑的极端薄壁结构，既可以作为水力机械教学的展示模型，也可以直接导出格式进行3D打印制作实体教具，帮助学习者直观理解轴流式水轮机的转轮结构、整体装配形态，理解轴流式水力设备的工作原理与结构组成。
