57BYGH45型Nema23步进电机结构设计

在桌面级数控设备、小型自动化模组、3D打印传动单元、小幅面雕刻机进给轴这类对安装空间有严格限制、同时需要稳定低速扭矩输出的场景里，57规格步进电机一直是选型清单里的高频选项，这次建模的57BYGH45型号，正是针对0.7Nm及以上扭矩需求的紧凑型驱动场景开发的。从实际选型落地的角度看，很多小型设备的Z轴抬升机构、小型皮带滑台的驱动端，往往会因为安装腔室的高度限制，没法选用长度更长的高扭矩57电机，而42规格步进电机的扭矩上限又很难覆盖连续0.6Nm以上的负载工况，这时候机身长度45mm的57系列电机就刚好卡在性能和空间的平衡点上。

建模过程中首先要卡准的是安装边界尺寸，这款电机的安装法兰截面为57×57mm的标准方形，四个安装孔的孔位完全遵循Nema23的通用安装规范，孔距、安装孔的通孔直径、轴伸端的台阶尺寸都和行业通用规格保持一致，这就意味着它可以直接替换同规格的其他品牌同尺寸电机，不需要额外调整安装板的开孔位置，也不用重新设计联轴器的配合尺寸。轴伸部分的直径、出轴长度、轴上的键槽或者扁位结构，都按照通用传动配合要求做了还原，不管是搭配同步轮、联轴器还是小型齿轮，都能直接匹配标准传动件的安装尺寸，不会出现配合干涉的问题。

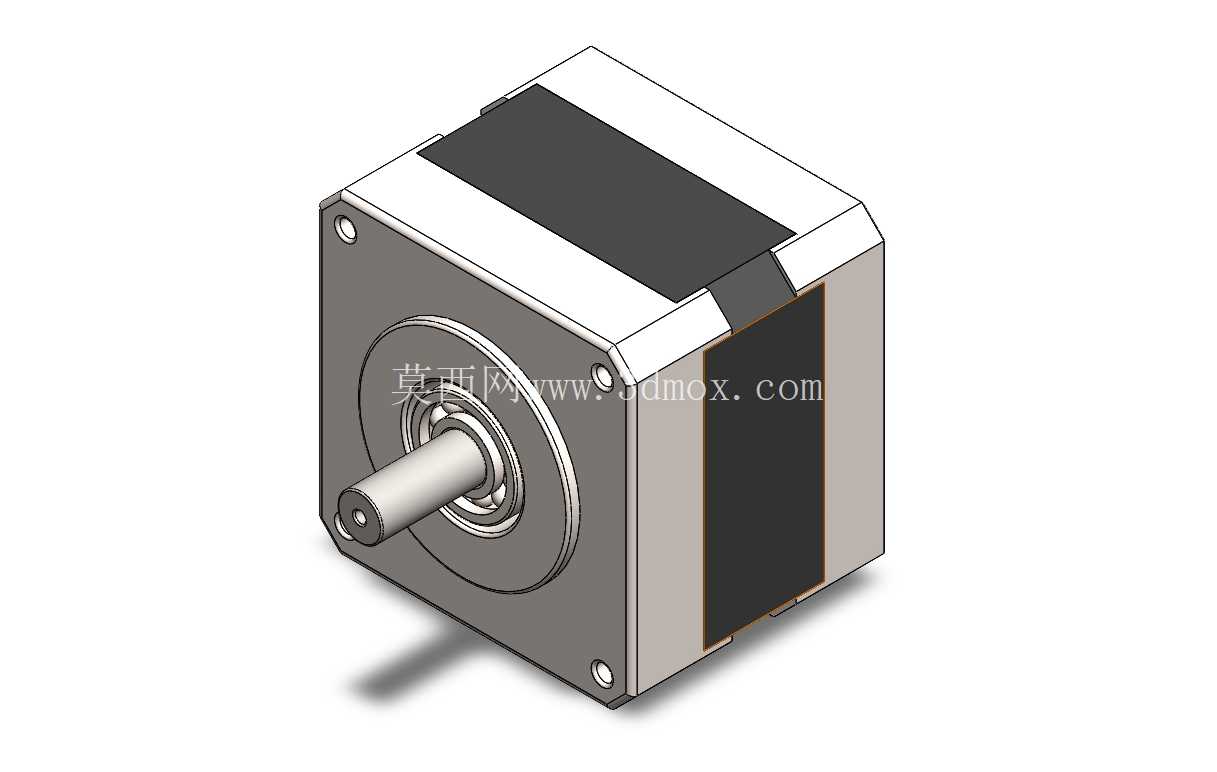

从结构设计的细节来看，电机的机身分为前端盖、定子绕组段、后端盖三个主要部分，前端盖的轴承室位置做了凸台定位，保证输出轴的同轴度，避免长期运行出现轴跳动的问题；机身侧面的黑色包覆段是定子铁芯的塑封或者金属包覆层，建模时还原了机身的倒角和拼接缝隙，和实际量产产品的外观结构保持一致；出线端的位置预留了标准的出线空间，不管是侧出还是后出的接线形式，都能在这个结构基础上做调整。很多工程师在做设备结构校核的时候，往往会忽略电机本体的边角倒角和接线端的突出尺寸，导致最后装配的时候电机和旁边的线槽、机架筋位出现干涉，这次建模特意把这些容易被忽略的小尺寸做了精准还原，包括端盖上固定螺丝的沉头深度、端盖边缘的倒角尺寸、输出轴根部的轴肩台阶，都按照实际产品的测量尺寸做了1:1复刻，方便结构设计师直接把模型导入装配体做干涉检查。

从功能特性的角度说，这款电机的高扭矩输出特性来自于定子铁芯的叠厚设计，45mm的机身长度里，定子叠片的有效长度做了优化，在保证机身紧凑的前提下，把低速下的保持扭矩做到了0.7Nm以上，足够应对小型设备的进给驱动、点位定位需求。和同尺寸的伺服电机比，它不需要额外的驱动器参数调试，搭配通用的步进驱动器就能实现稳定的开环控制，成本优势非常明显，对于预算有限、定位精度要求在0.1度级别的小型设备来说，是性价比极高的动力选择。建模的时候也考虑到了不同场景的使用需求，电机的安装面平面度、端盖和机身的同轴度这些形位公差对应的结构特征，都在模型里做了体现，方便工程师在做安装板设计的时候，合理设置定位面的公差配合，避免因为安装面不平导致电机运行时出现震动、噪音过大的问题。

在实际的设备装配场景里，这类电机经常会搭配减震垫使用，所以模型里也预留了减震垫的安装空间，四个安装孔的周围留出了足够的平面区域，用来放置3mm或者5mm厚度的橡胶减震垫，不用额外修改电机的安装结构。另外，电机输出轴的端面到前端盖安装面的距离也做了精准还原，工程师在设计联轴器的轴向位置的时候，可以直接根据这个尺寸确定轴的插入深度，避免出现联轴器顶到电机端盖、或者轴插入深度不够导致传动打滑的问题。很多新手设计师在做步进电机装配的时候，经常会因为没算准轴伸的有效长度，导致传动部件和电机端盖发生摩擦，这个模型把所有装配相关的边界尺寸都做了准确呈现，能有效减少设计阶段的尺寸校核工作量。

从散热结构的设计来看，电机的金属端盖和机身包覆层都预留了散热接触面积，在持续运行的工况下，定子产生的热量可以通过金属端盖快速传导到安装板上，借助安装板的金属平面辅助散热，建模的时候还原了端盖和机身之间的接触缝隙，方便后续做热仿真分析的时候，准确设置热传导的接触边界。对于需要长时间连续运行的设备，比如小型传送带的驱动端、持续运转的送料机构，这个结构的散热能力足够支撑电机在额定扭矩下长期运行，不会因为过热出现扭矩衰减的问题。
