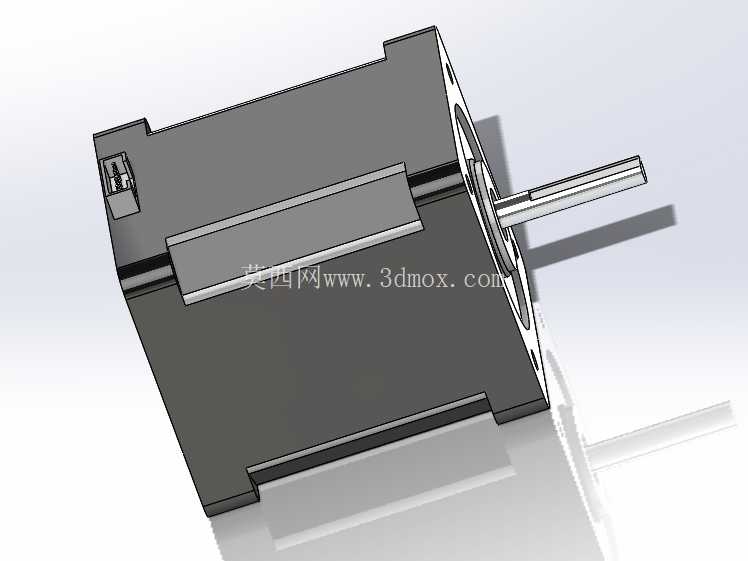

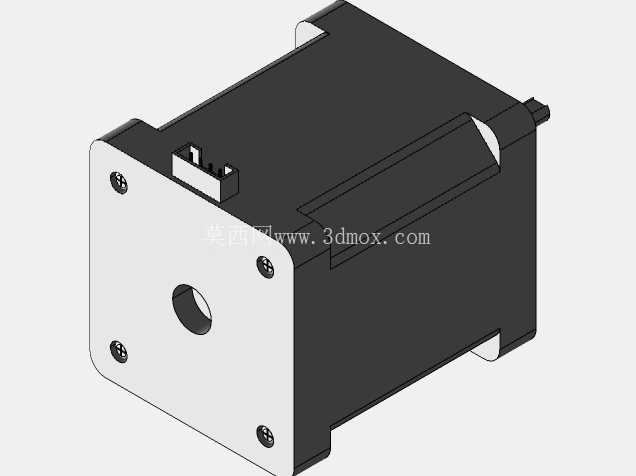

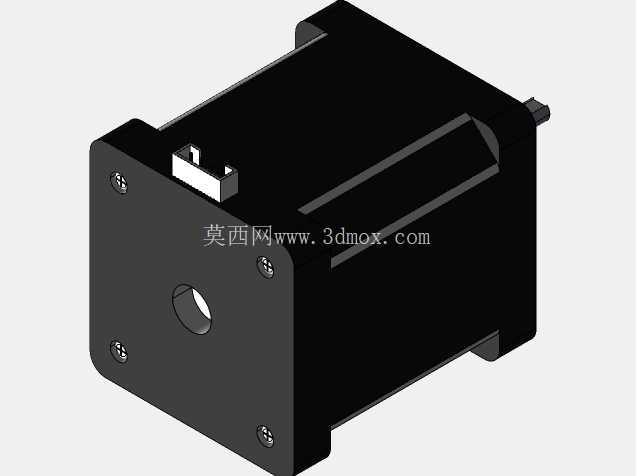

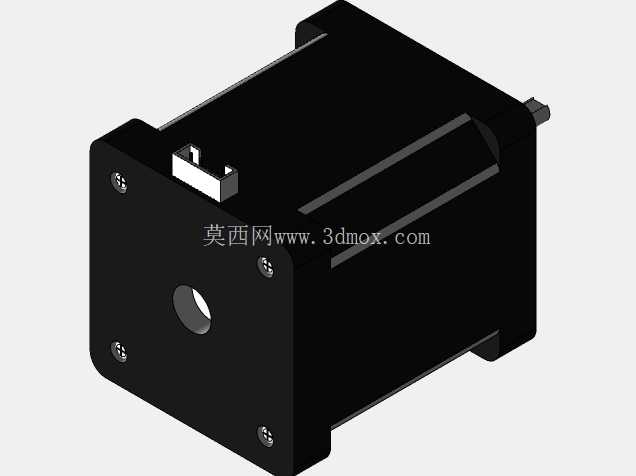

  在桌面级3D打印机、小型数控雕刻机、自动化送料模组这类对安装空间、定位精度有明确要求的轻载传动场景里,Nema17规格的直流步进电机是出镜率极高的动力元件,这类电机的安装法兰尺寸遵循行业通用的42mm见方标准,也就是常说的42系列步进电机,和更小的28、35系列,更大的23、34系列形成了清晰的尺寸梯度,适配不同负载等级的传动需求。从结构设计来看,这款电机采用方形定子壳体搭配前端定位法兰的布局,壳体表面做了平直的散热筋结构,没有多余的圆弧过渡,一方面是冲压加工的工艺性更好,壳体板材可以一次冲压成型,减少后续机加工工序,另一方面平直的外壁也方便安装时的夹持定位,不管是用侧面锁付的安装支架,还是嵌入设备的安装腔,都能很好地贴合安装基准面,不会出现圆弧面定位容易打滑、偏移的问题。

  前端的输出轴采用单出轴设计,轴径匹配常规的5mm标准,轴端做了平切处理,也就是D型轴结构,安装同步轮、联轴器的时候,紧定螺丝可以直接顶在平切面上,相比光轴靠摩擦力锁付的结构,能传递更大的扭矩,不会出现高速启停时轮系打滑丢步的问题,轴的伸出长度也控制在合理范围,既满足常规联轴器、同步轮的安装深度要求,又不会因为轴伸过长导致径向跳动量变大,影响传动精度。电机尾部预留了接线端子的安装位,端子的出线方向和壳体侧面平行,不会额外增加电机尾部的轴向尺寸,对于安装腔轴向空间紧张的设备来说,这种出线方式比尾部直出的设计更友好,布线的时候可以顺着设备侧壁走线,不用额外预留线材弯折的空间。

  从安装边界来看,法兰端的四个安装孔采用对称布局,孔位中心距遵循Nema17标准的31mm,安装孔为通孔设计,可以直接用M3螺丝从前端穿入,锁付到后方的安装支架上,法兰端的定位凸台直径做了标准的22mm尺寸,和安装板上的定位孔配合时,可以快速实现电机轴和传动部件的同轴度校准,不用反复调整位置就能保证装配精度,减少装配时的调校时间。实际应用中,这类电机主要负责将电脉冲信号转化为固定角度的角位移,每接收到一个脉冲信号,就会转动一个固定的步距角,通过控制脉冲的数量来控制转动的总角度,同时通过控制脉冲的频率来控制转动的转速,非常适合开环控制的小型传动系统,不需要额外加装编码器就能实现相对精准的位置控制,成本比伺服电机低很多,对于负载不大、精度要求在0.1mm级别的桌面设备来说完全够用。设计这类电机的三维模型时,首先要锁定安装法兰的基准面,把所有安装相关的尺寸都以这个基准面为参照进行建模,包括定位凸台的高度、输出轴的同轴度、安装孔的位置度,这些尺寸直接决定了电机能不能顺利装到设备上,一旦出现偏差,就会出现安装孔对不上、轴和传动部件不同心的问题,轻则导致传动卡顿、噪音变大,重则会导致电机轴承受径向力,长时间运行会出现轴承磨损、轴变形的问题。壳体部分的建模要兼顾内部定子、转子的容纳空间,壳体的壁厚要满足结构强度要求,同时不能太厚导致整体重量超标,毕竟桌面设备对运动部件的重量比较敏感,电机本身如果太重,会增加运动轴的负载,降低设备的动态响应速度。

  接线部分的建模要考虑实际接线的空间,端子的位置不能和安装支架产生干涉,预留的接线空间要能容纳常规的四芯步进电机线,同时要注意线材的弯折半径,避免线材被壳体和支架夹破绝缘层,造成短路故障。在不同的应用场景里,这款电机的选型侧重点也有区别,用在3D打印机挤出机构上的时候,会更看重电机的低速扭矩和运行平稳性,避免低速送料时出现卡顿导致出料不均;用在XY运动轴传动的时候,会更看重电机的高速响应性能,保证高速运动时不会丢步;用在小型自动化设备的送料机构上时,会更看重电机的保持扭矩,保证停机时负载不会因为重力出现位移。建模过程中还要注意细节的还原,比如壳体表面的接线标识、端盖的压合缝隙、输出轴的倒角,这些细节虽然不影响安装尺寸的准确性,但在做设备整体装配仿真、渲染效果图的时候,能让整体模型的真实感更强,不会因为细节缺失显得模型粗糙。另外,电机的整体长度会根据扭矩等级不同有区别,不同扭矩的Nema17电机,定子叠厚不一样,壳体长度也会相应变化,建模时可以把壳体长度做成参数化的尺寸,方便后续衍生不同扭矩规格的电机模型,不用每次都重新建模,提高设计复用率。对于结构设计人员来说,这类标准件的三维模型不需要从零开始绘制,但必须准确核对所有安装相关的关键尺寸,不能直接套用网上的模型不做尺寸校验,很多网上的通用模型会存在孔位偏差、轴径尺寸不对的问题,直接用到设计里会导致后续加工出来的安装板和电机不匹配,造成零件报废,耽误项目进度。拿到模型之后,首先要核对法兰安装孔的位置度、输出轴的直径和长度、定位凸台的尺寸、电机整体的最大外轮廓尺寸,这些尺寸是和其他零件配合的关键,必须和实际选用的电机样本尺寸完全一致,非配合的外观细节可以适当简化,减少模型的文件大小,提高大型装配体的运行流畅度。
