多级轴流式涡轮喷气发动机结构展示

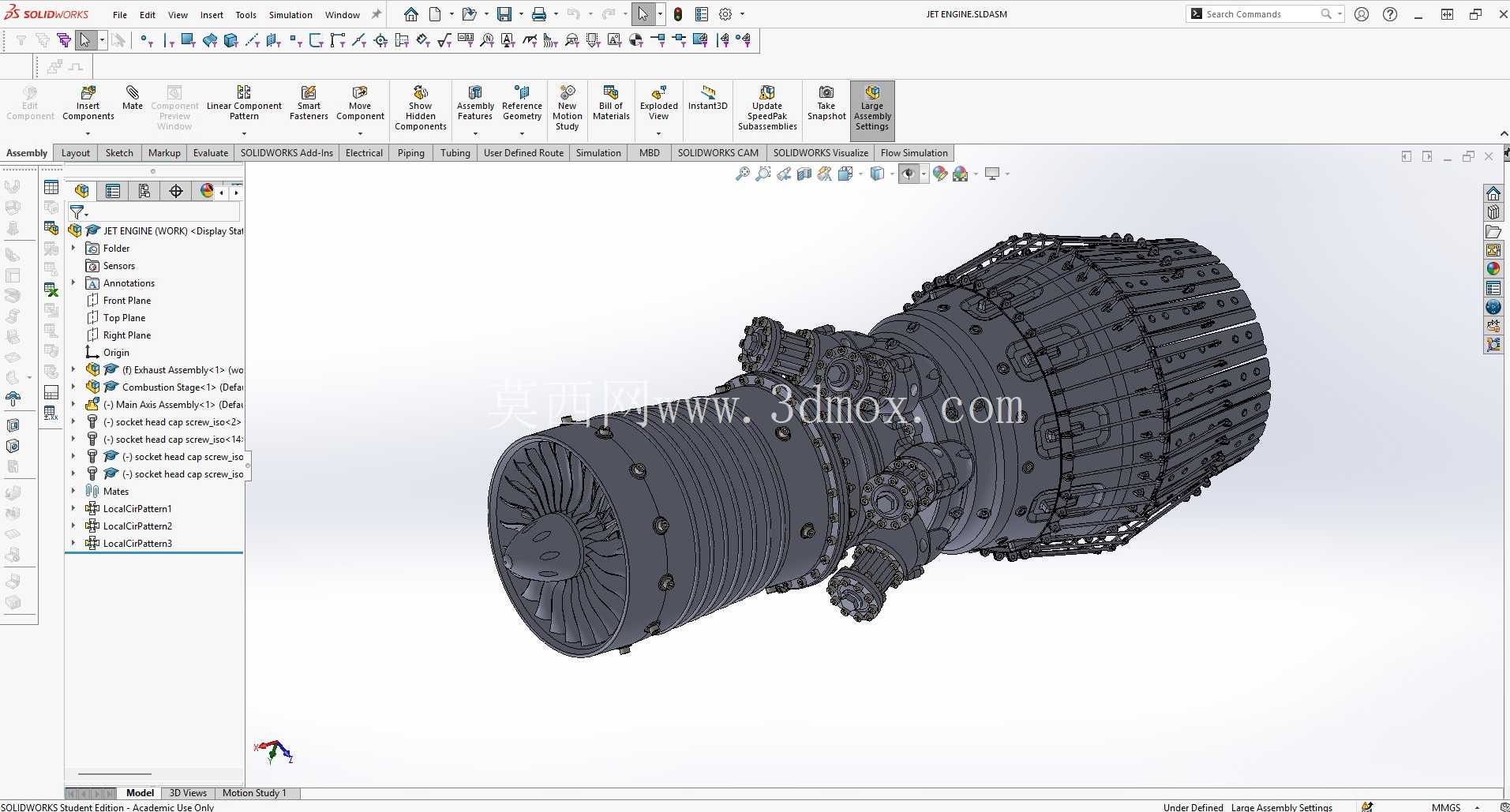

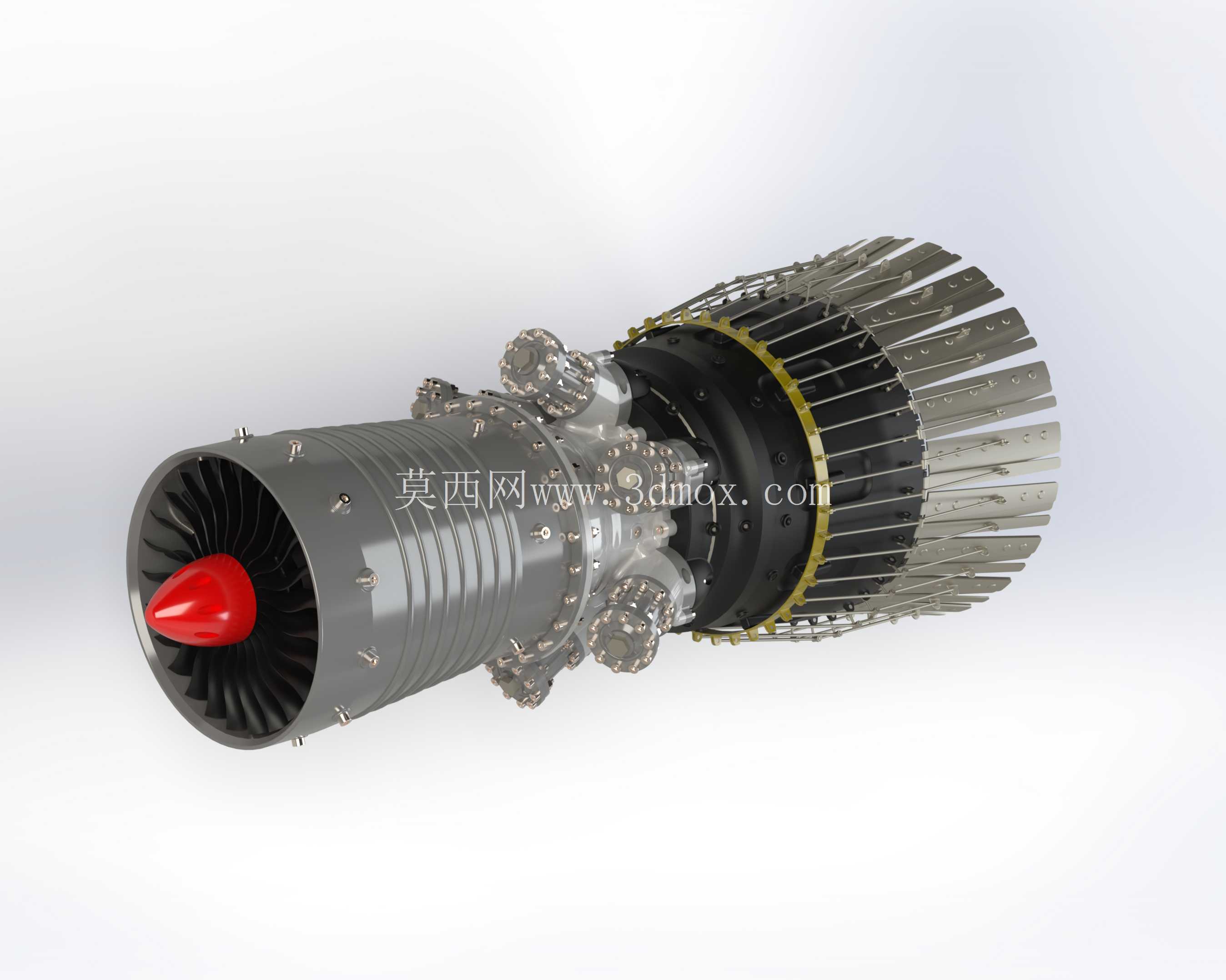

　　这款涡轮喷气发动机的三维结构还原，完全围绕航空动力装置的实际工作逻辑搭建，从进气道前端的整流帽罩开始，逐级向后排布压气机级组、环形燃烧室、涡轮做功段与尾喷管，每一级叶片的叶型扭转角度、轮盘的安装止口、机匣的分段对接结构都做了对应还原，没有做过度的外观简化，能直接看到内部流道对应的结构排布逻辑。在实际航空应用场景中，这类轴流式涡轮喷气发动机多用于高速飞行器的动力输出，核心作用是通过压缩空气、喷油燃烧、膨胀做功的循环，将燃油化学能转化为高速喷射气流的反推力，为飞行器提供飞行动力，不同级数的压气机与涡轮匹配，直接决定了发动机的推力区间、耗油率与工作包线范围。

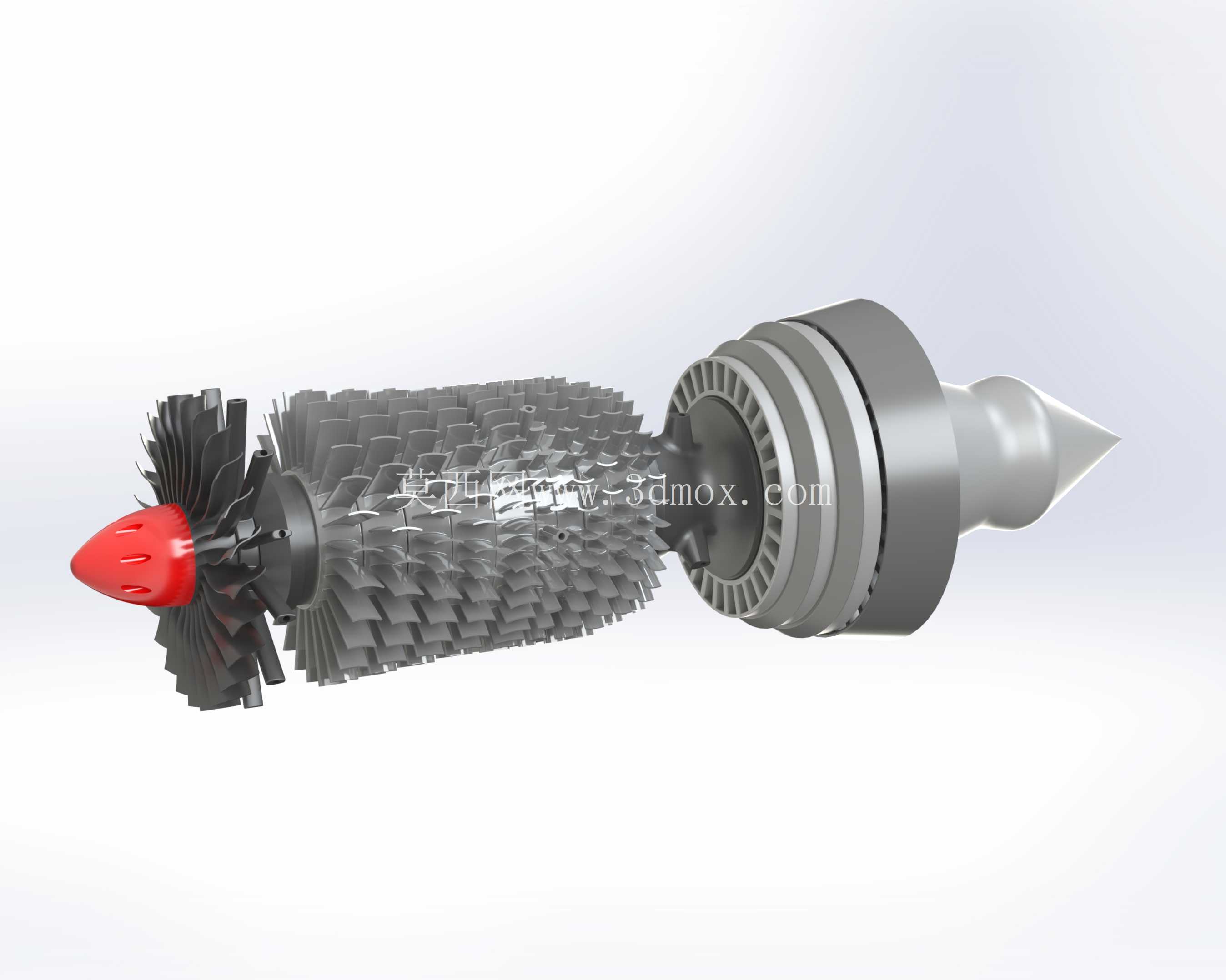

　　从功能特性来看，前端的轴流压气机段采用多排转子叶片与静子叶片交错排布的结构，转子叶片随主轴高速旋转时对流入的空气做功逐级增压，静子叶片则负责调整气流方向，保证下一级转子能以最优攻角承接气流，避免气流分离导致压气机喘振；压气机后端的环形燃烧室采用扩压段衔接，将压气机输出的高速高压空气减速扩压，配合火焰筒的进气孔结构组织气流流场，保证燃油与空气充分混合稳定燃烧，避免局部过热烧蚀火焰筒壁面；燃烧室后端的涡轮段则承接高温高压燃气的冲击，通过涡轮叶片将燃气的内能转化为主轴的旋转机械能，反过来驱动前端的压气机持续工作，剩余的燃气能量则通过收敛型尾喷管加速喷出，产生整机推力。

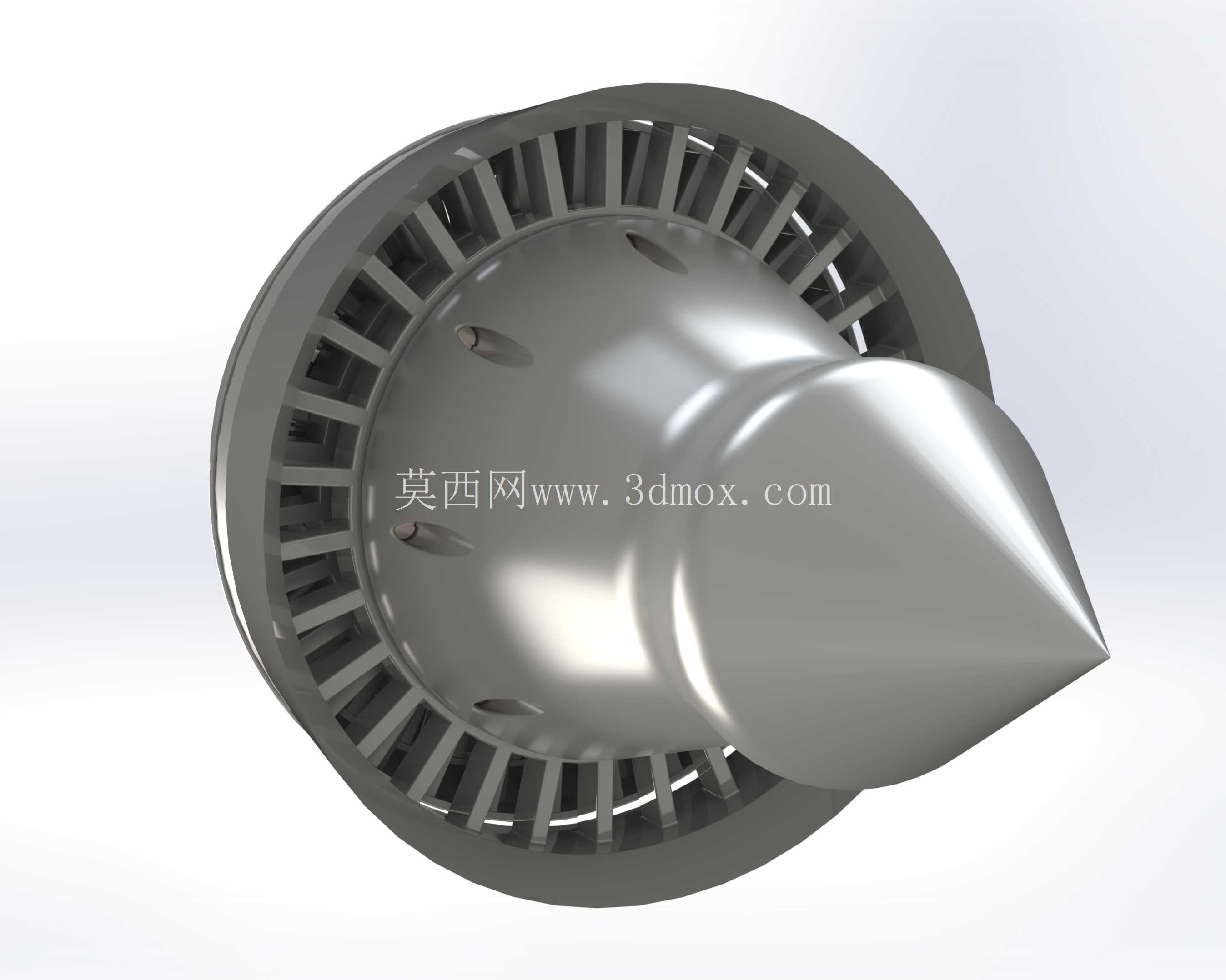

　　设计思路上完全遵循实际航发的结构匹配逻辑，压气机每一级的叶片弦长从前往后逐级缩短，对应空气被压缩后密度升高、流道截面逐渐收窄的需求，涡轮段的叶片长度则从前往后逐级变长，对应燃气膨胀做功后压力降低、流道截面逐渐扩张的需求，主轴采用阶梯轴结构，对应不同级轮盘的安装定位基准，每一段轴颈的直径都匹配对应轴承的安装尺寸，机匣采用分段式法兰对接结构，方便装配时逐级堆叠转子组件后再合箱，每段机匣的对接止口都做了同轴度定位设计，避免装配后转子与机匣出现同轴度偏差导致运转碰磨。从安装边界与尺寸逻辑来看，前端整流帽罩的圆弧曲率完全匹配进气道的来流导向需求，不会在进气端产生不必要的气流分离，整机的最大外径出现在燃烧室段的机匣位置，对应安装节的设计位置也布置在该段机匣的承力框架上，保证发动机工作时的推力载荷能通过安装节均匀传递到飞行器的机身承力结构上，尾喷管的出口直径则与整机的空气流量、排气速度匹配，收敛段的型线按照一维流场计算的结果做平滑过渡，避免排气流道出现突扩或突缩带来的推力损失。

　　整个结构的装配逻辑完全符合实际发动机的装配流程，先将各级压气机轮盘、涡轮轮盘通过热装工艺固定到主轴上形成转子组件，做动平衡校验后再装入下半机匣，依次安装各级静子叶片、燃烧室火焰筒、喷嘴组件，最后合装上半机匣并锁紧法兰连接螺栓，再安装前端整流帽与后端喷管段，所有连接结构的位置都预留了标准件的安装空间，不会出现装配干涉的问题，对于结构设计从业者来说，能直观看到多级叶轮机械的轴向排布逻辑、承力框架的载荷传递路径、热端部件与冷端部件的结构分隔设计，理解航空发动机在紧凑尺寸约束下实现大推力输出的结构设计思路，也能作为叶轮类机械结构设计的参考案例，掌握轴流叶片的叶型排布、轮盘与轴的连接定位、机匣分段对接的设计要点。
