小型单缸风冷发动机气缸盖结构设计

在小型通用动力、园林机械、迷你摩托以及小型农用机具的动力单元中，风冷式单缸发动机的气缸盖是直接决定整机热效率、运行稳定性与使用寿命的核心承压部件，这类部件的设计需要同时兼顾燃烧密封、热量导出、附件安装与结构强度多重需求，没有冗余的设计容错空间。从实际应用场景来看，这类带外置散热鳍片的气缸盖，主要适配排量在50cc到125cc区间的单缸四冲程或二冲程风冷动力，常见于割草机、小型发电机、迷你越野摩托、便携式打药机这类没有独立水冷循环系统的设备上，依靠行驶或者作业时的迎面气流带走鳍片上蓄积的热量，不需要额外布置冷却管路、水泵与散热器，整体动力单元的结构更紧凑，维护成本更低，适合在户外无固定维护条件的场景下长时间连续作业。

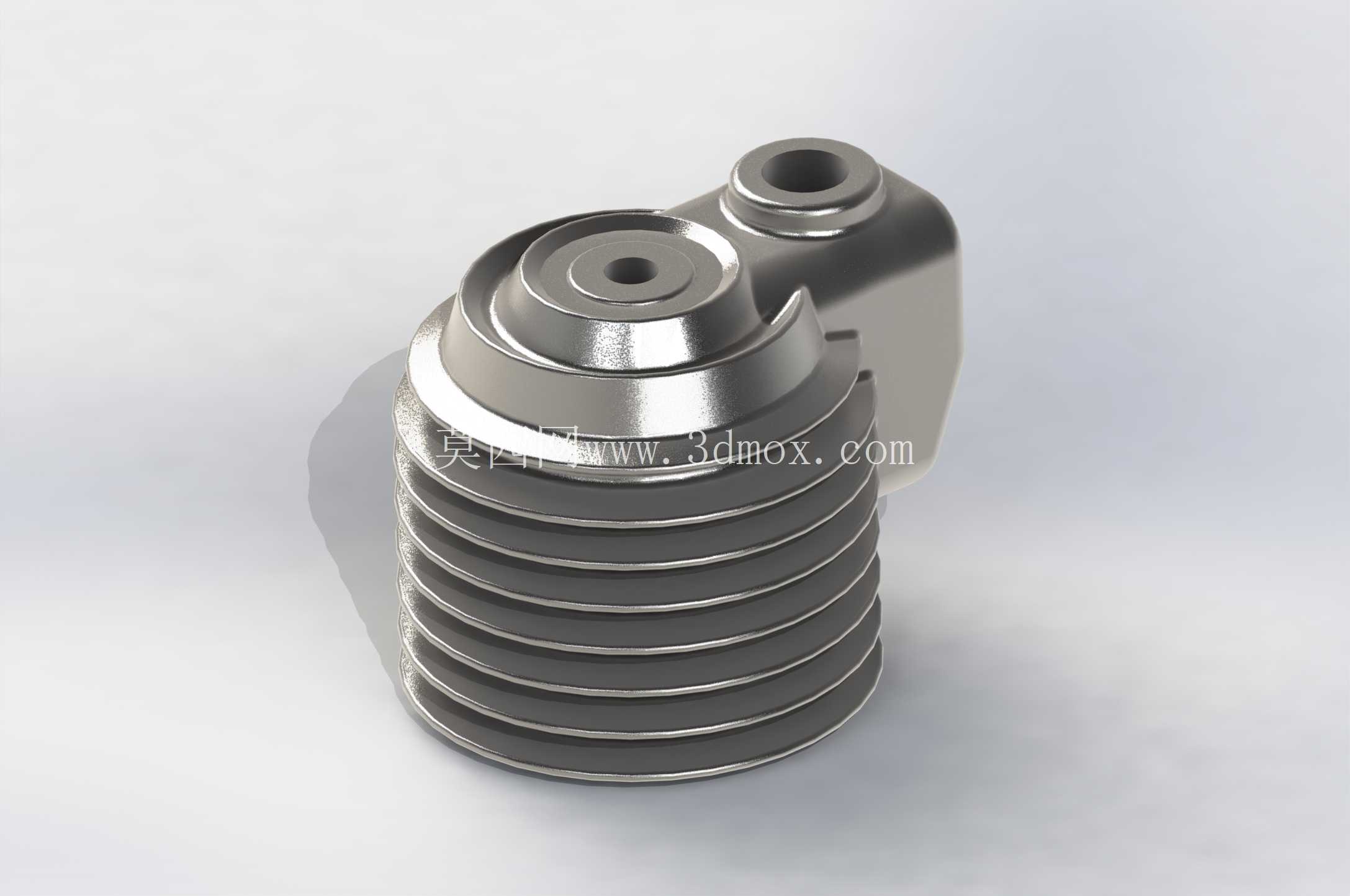

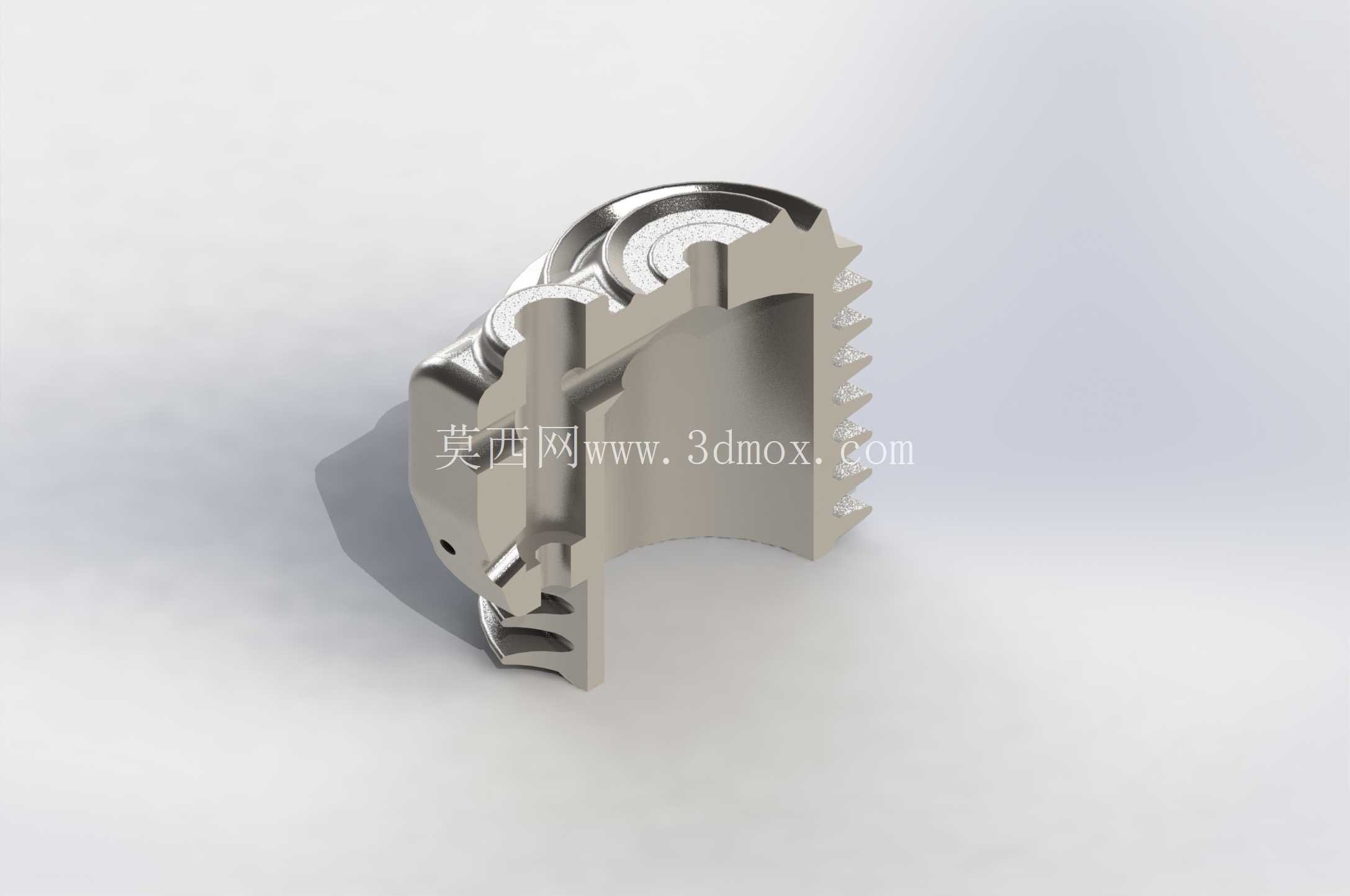

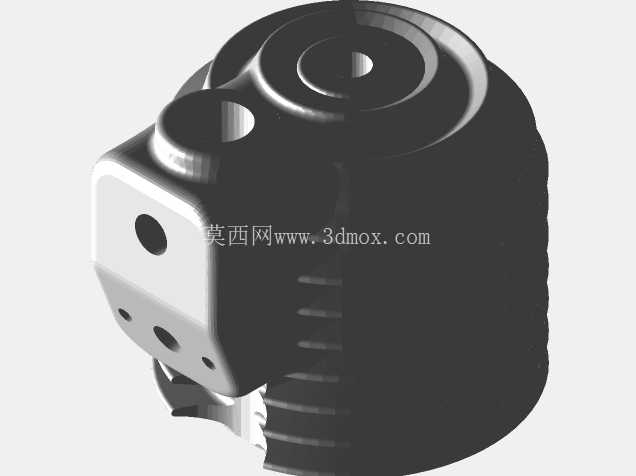

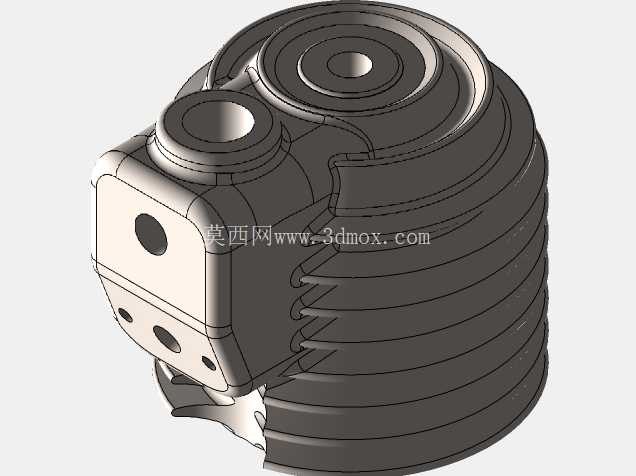

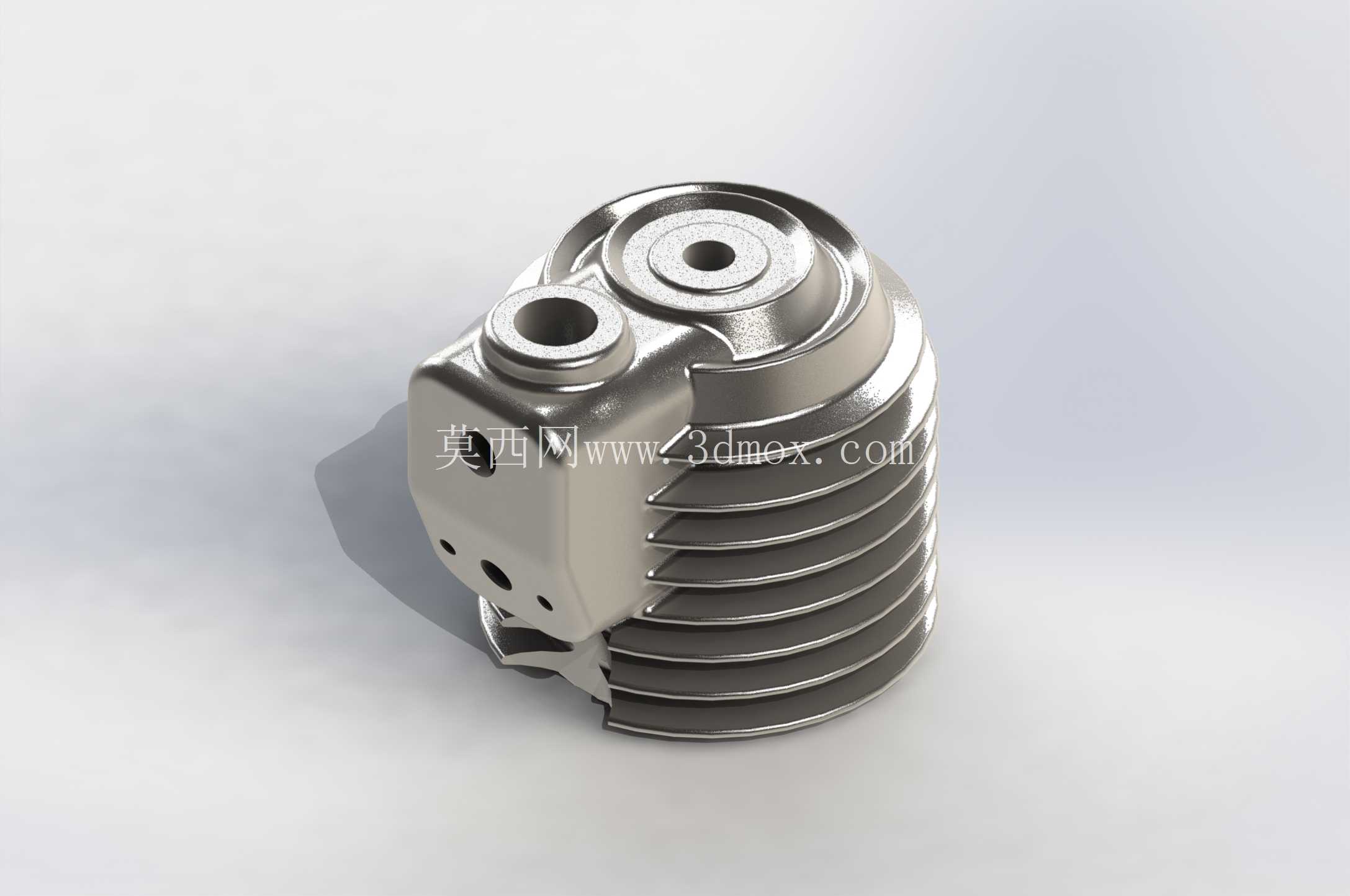

从功能特性来看，这个气缸盖的下半部分是与气缸体贴合的密封结合面，加工时需要保证足够的平面度，配合缸垫实现燃烧室的高压密封，避免工作过程中出现燃气泄漏、压缩压力不足的问题。上部集成的两个同轴通孔分别是进气道与排气道的安装接口，其中直径更小的通道用于安装火花塞，直接伸入燃烧室内部实现点火，另一个直径稍大的通道用于布置气门组件或者喷油嘴结构，根据二冲程与四冲程机型的不同可以做对应结构调整。侧面的多个小孔是缸盖螺栓的过孔与定位销孔，安装时需要按照对角顺序逐步拧紧螺栓，避免缸盖受力不均出现翘曲变形，导致密封失效。外壁均匀布置的环形散热鳍片是风冷缸盖的核心散热结构，鳍片的厚度、间距与延伸长度都经过热平衡计算，既保证足够的散热面积，又不会因为鳍片过密导致气流流通受阻，同时还要兼顾铸造时的工艺可行性，避免出现壁厚不均导致的铸件缩松、冷隔缺陷。

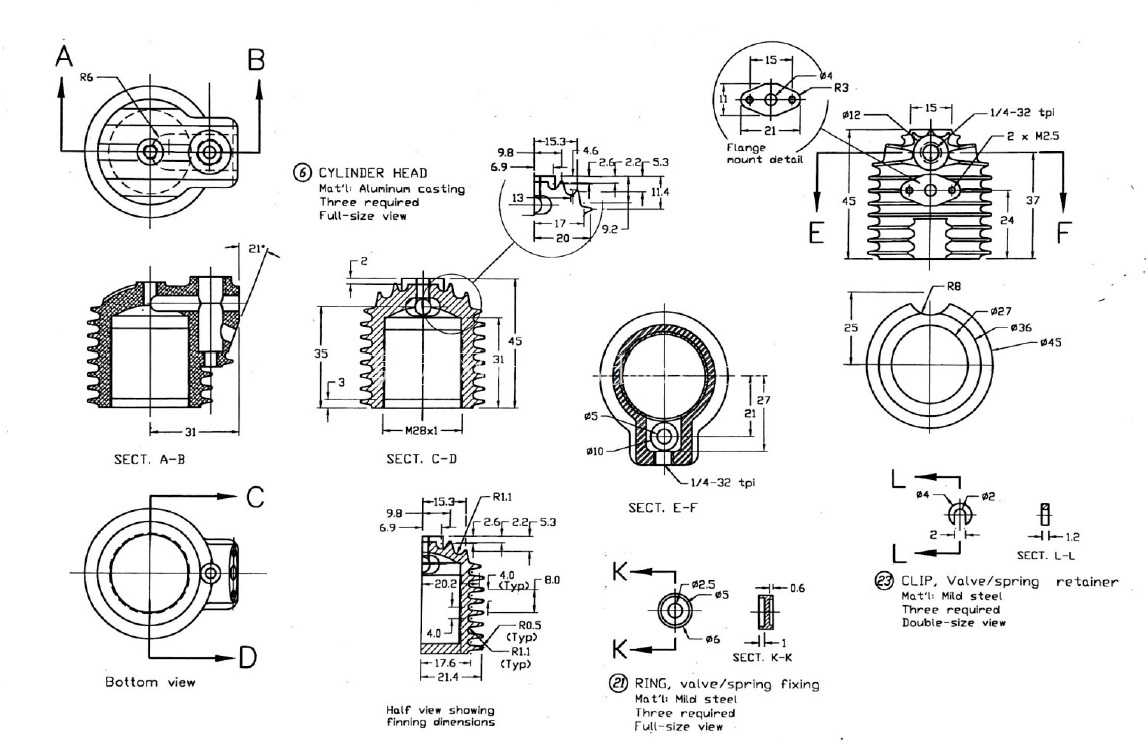

在设计思路层面，这类气缸盖的建模首先要确定燃烧室的容积参数，根据目标机型的压缩比计算出燃烧室凹坑的深度与轮廓，保证混合气在燃烧室内能够形成合理的涡流，提升燃烧效率，降低爆震风险。散热鳍片的设计需要顺着气流的流动方向布置，保证设备运行时气流能够顺畅穿过鳍片间隙，不会出现气流死区导致局部过热。安装接口的位置需要与气缸体、气门组件、火花塞、进排气管的安装尺寸完全匹配，所有安装孔的位置度公差需要控制在0.1mm以内，避免装配时出现干涉。考虑到缸盖工作时会承受持续的高温高压冲击，整体采用铝合金高压铸造工艺成型，材质一般选用导热性较好的压铸铝合金，在保证结构强度的同时提升热量传导效率，相比铸铁缸盖重量更轻，散热效率更高，更适配小型风冷动力的轻量化需求。

从安装边界来看，这类缸盖的整体外径与下部气缸的外径保持匹配，散热鳍片的最大外圆尺寸不会超出发动机整机的安装宽度，避免在设备上安装时与周边的油箱、机架、护板等部件出现干涉。下部结合面的定位销孔位置与气缸体的定位销完全对应，保证装配时缸盖与气缸的同轴度，避免活塞运行时出现偏磨。上部的火花塞安装孔采用标准的M14×1.25螺纹规格，适配市面上通用的小型发动机火花塞，不需要定制特殊规格的配件，降低后期的维护更换成本。侧面的螺栓过孔位置均匀分布在结合面的周边，保证拧紧后缸盖对缸垫的压力均匀分布，不会出现局部压力不足导致的冲垫故障。在实际建模过程中，所有的铸造圆角都需要保留合理的数值，避免出现尖锐的内角导致应力集中，在发动机反复冷热交变的工作过程中出现裂纹，同时也能提升铸造时的金属液流动性，降低铸件的废品率。
