带皮带输送的辊轴式物料分选筛设备

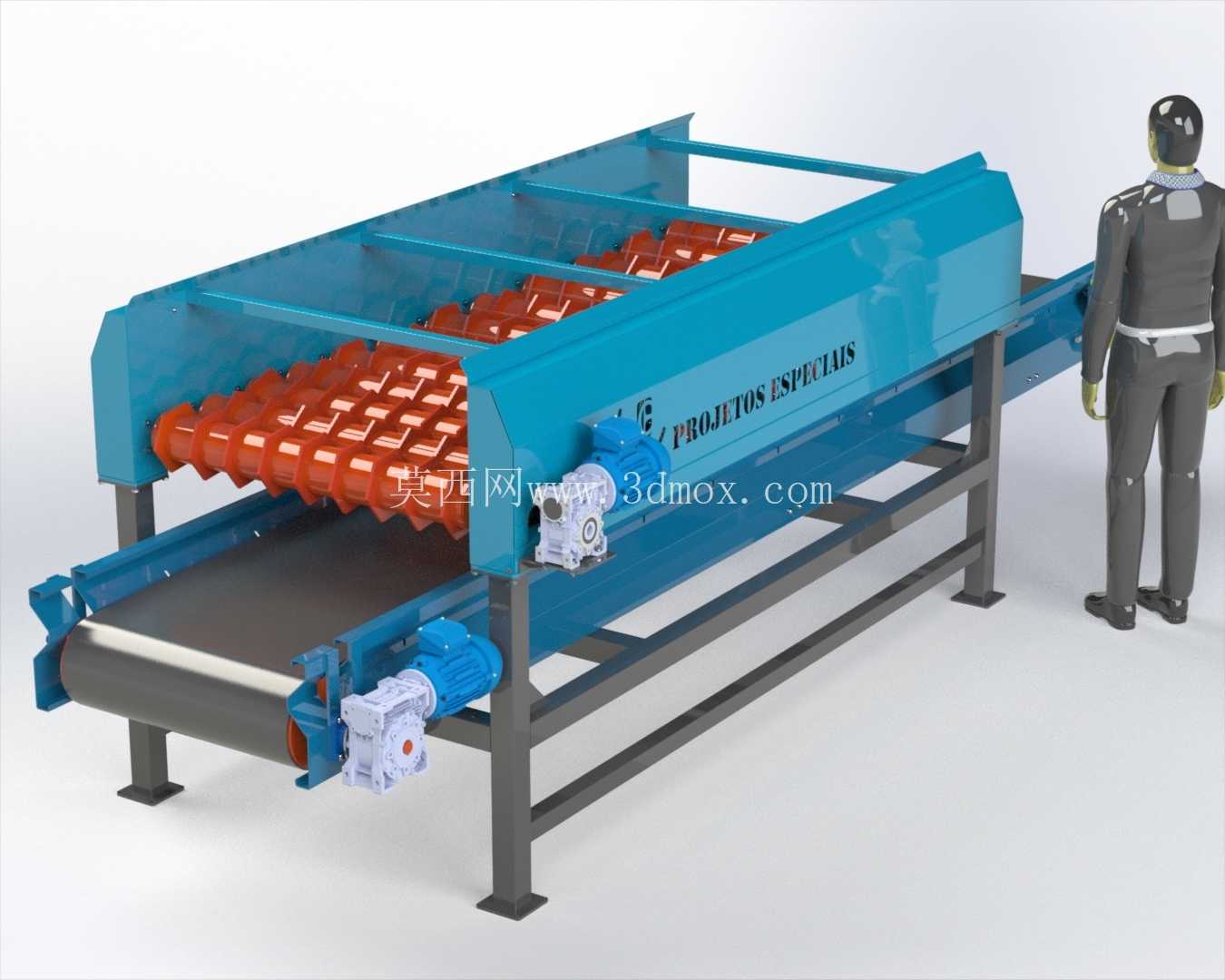

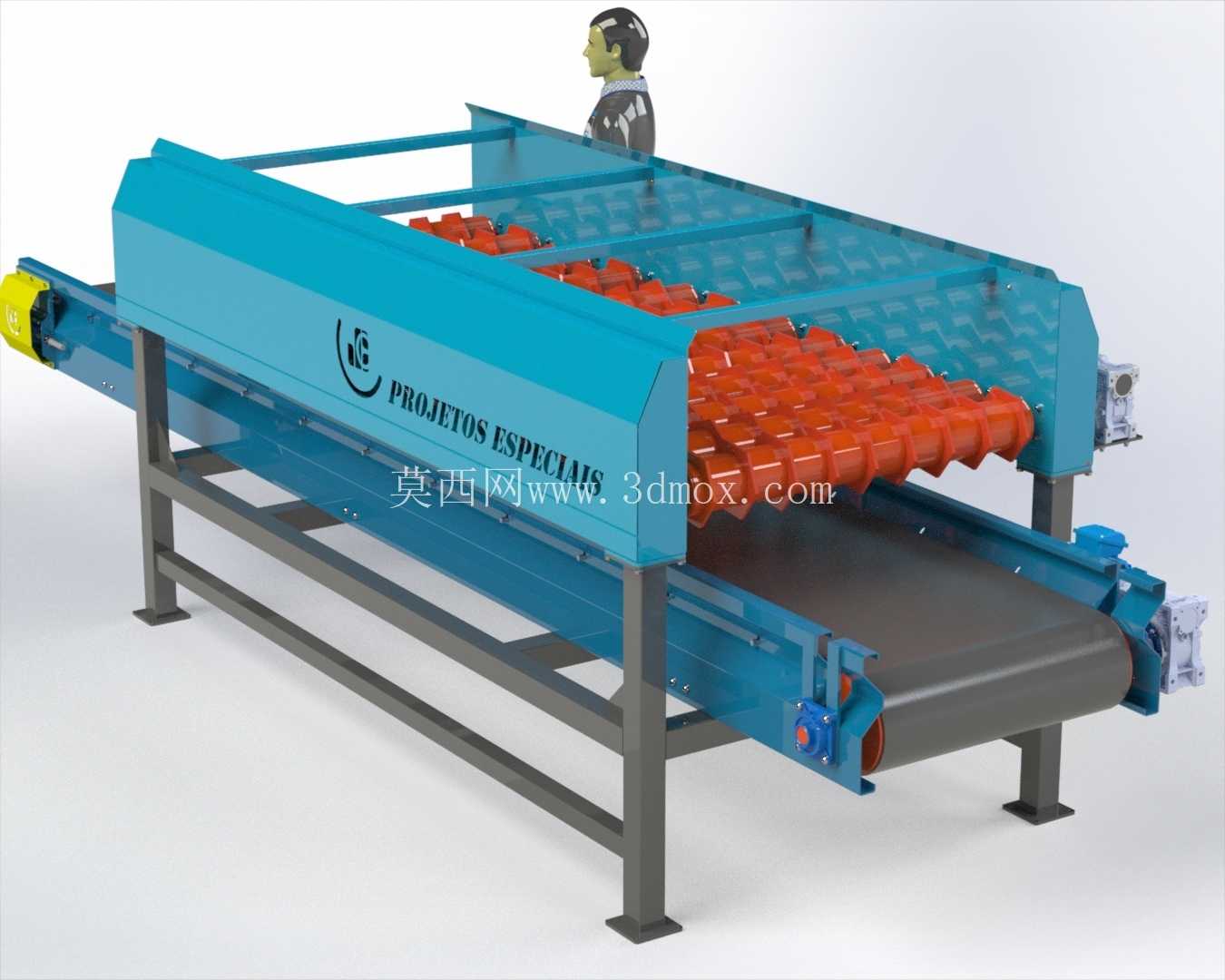

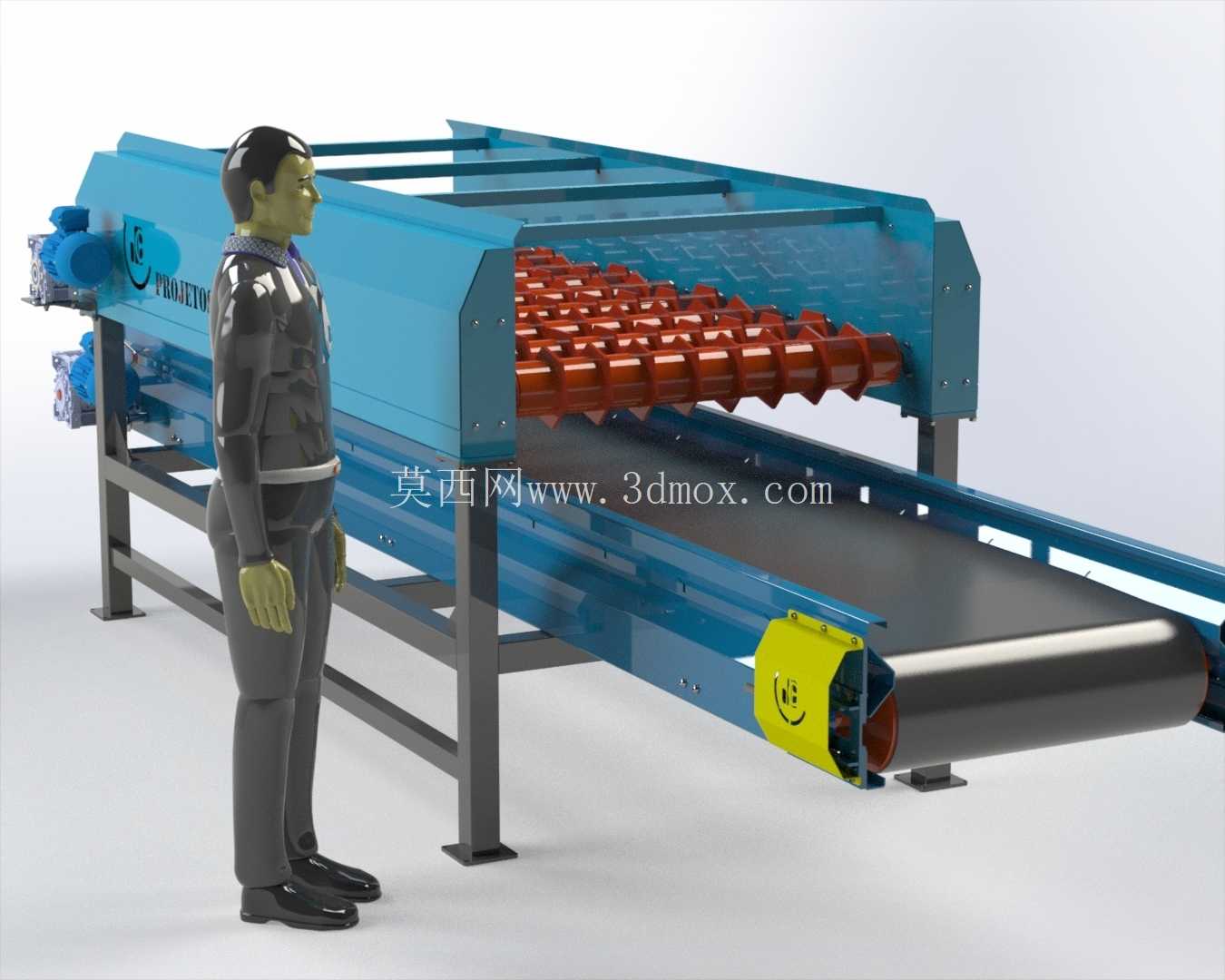

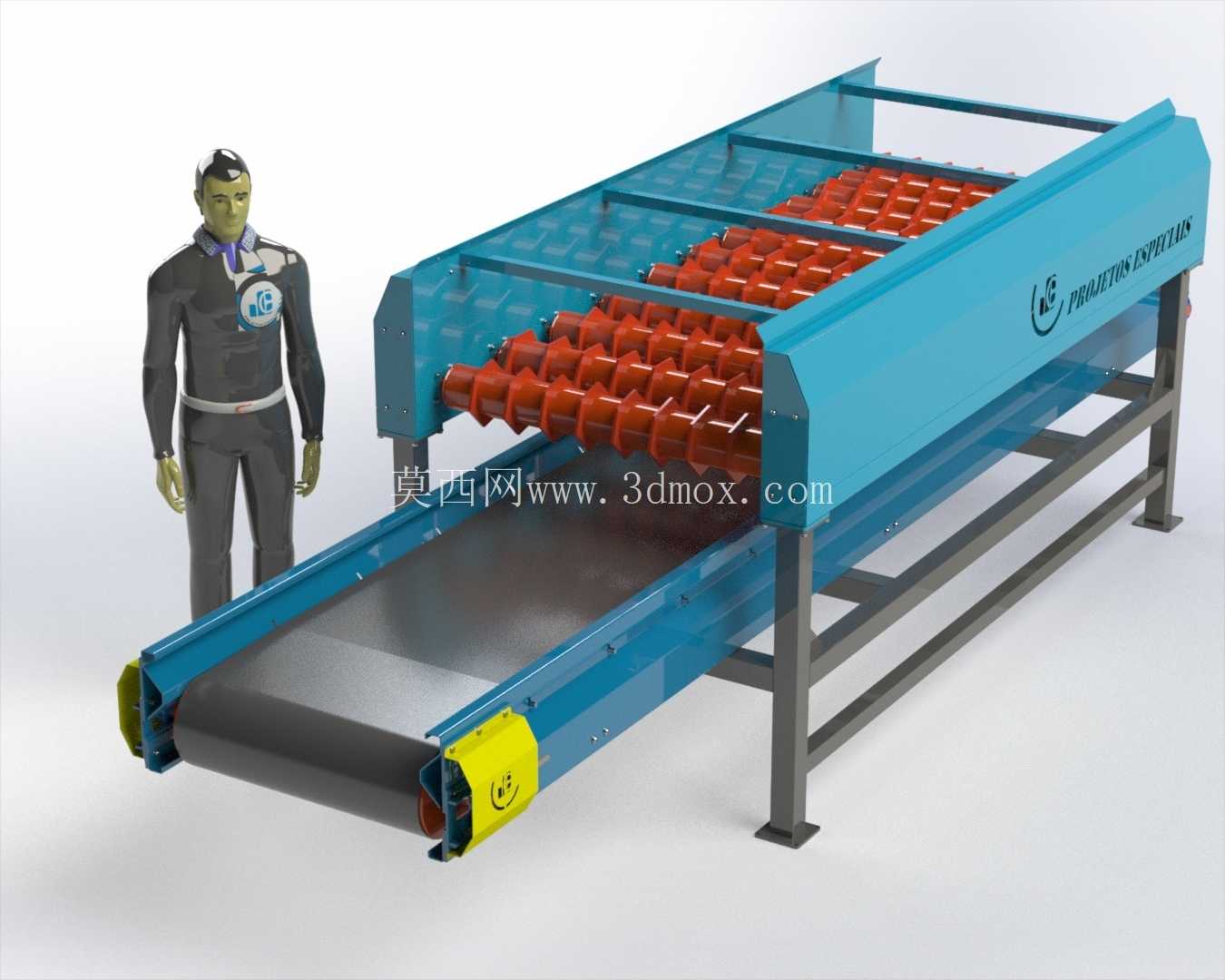

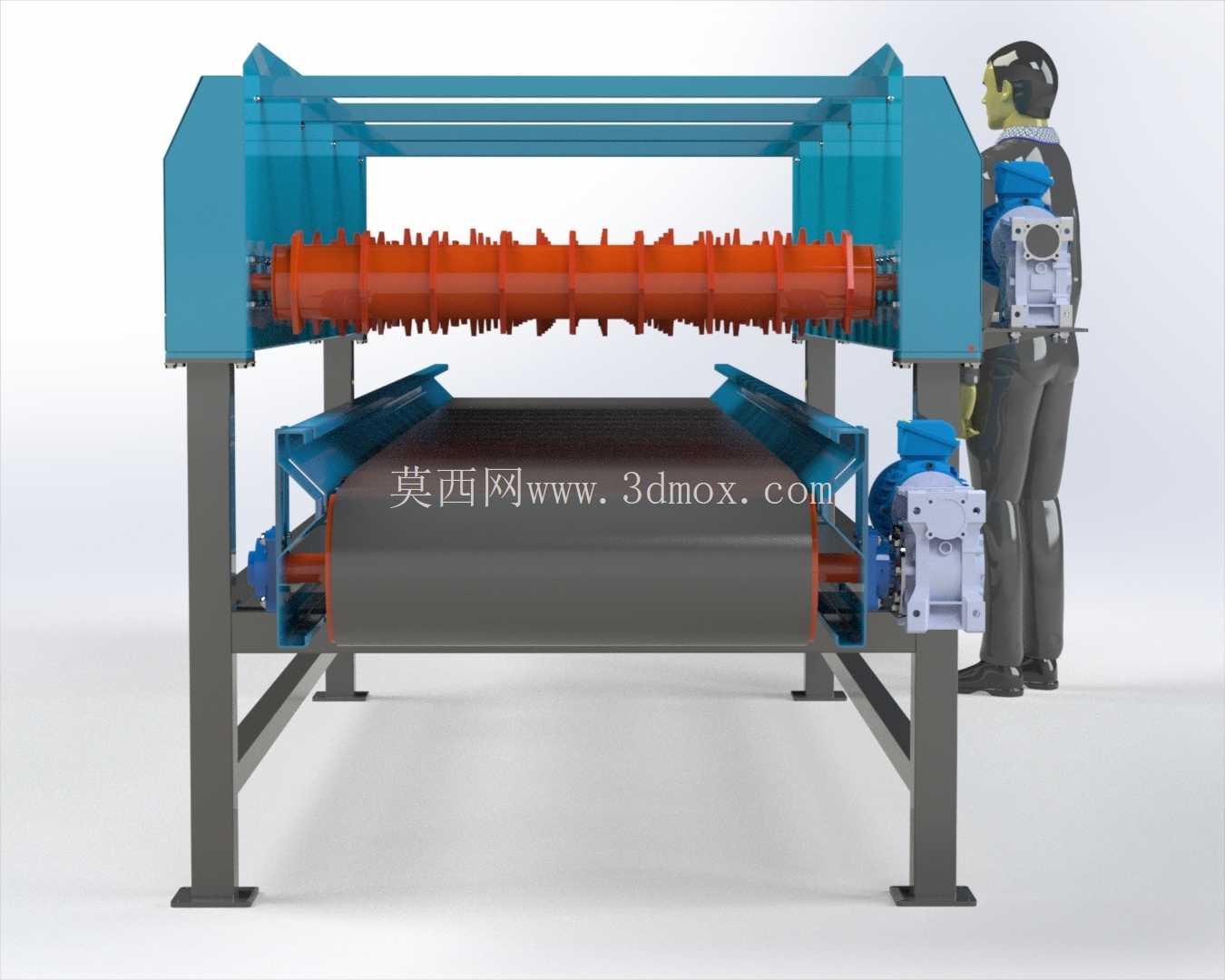

　　从结构设计逻辑来看，设备上部的辊轴组采用等间距平行排布，每根辊轴表面加工有连续的螺旋凸棱结构，辊轴同步同向转动时，既可以推动尺寸大于辊轴间隙的大尺寸物料沿辊轴组向末端移动，进入大粒径物料收集工位，又能通过螺旋凸棱的拨动作用打散粘连的物料团，避免片状、条状物料卡入辊轴间隙造成设备堵转。辊轴组下方的平皮带输送段采用两端鼓形滚筒张紧结构，主动滚筒设置在设备出料端，配合下部的槽型托辊组承托皮带，保证皮带在承载筛下物料时不会出现中部下凹跑偏的问题，皮带两侧设置有高度120mm的一体式挡边，和上部蓝色护罩的下沿紧密贴合，完全封闭筛下物料的输送通道，避免细碎物料从侧边撒漏。在再生资源回收分选、散状物料分级处理的作业场景里，这类集成皮带输送结构的辊轴式分选筛，是衔接前端上料与后端分拣工序的核心处理单元，区别于传统振动筛的高频振动物料筛分逻辑，该设备采用平行排布的异形辊轴组完成物料的尺寸分级，配合下部的平皮带输送结构，直接将筛下符合尺寸要求的物料向后端工位输送，省去了筛下物料单独接料转运输送的冗余结构，大幅压缩整条分选线的设备排布长度，减少物料中转过程中的撒落、卡滞问题。

　　设备的机架采用标准矩形钢管焊接成型，支腿底部设置有方形安装脚板，脚板上开有四个M16的膨胀螺栓安装孔，现场安装时只需将设备调平后打膨胀螺栓固定即可，不需要额外浇筑复杂的设备基础，适配中小型回收处理车间的快速安装需求。设备整体宽度控制在1.8米，总长度4.2米，入料端高度1.1米，出料端高度0.75米，上部辊轴组的安装间隙可以根据实际分选的物料类型调整，比如处理建筑回收碎料时可以将间隙调整为50mm，处理农林废弃物时调整为30mm，辊轴两端采用带座外球面轴承安装，轴承座通过螺栓固定在两侧的机架侧板上，后期维护时只需拆卸轴承座固定螺栓即可单根更换磨损的辊轴，不需要整体拆解上部筛体结构。

　　两侧的蓝色护罩采用薄钢板折弯成型，护罩上开有观察窗口，日常运行时可以直接透过窗口观察辊轴的转动状态和物料分选情况，不需要频繁拆卸护罩检查。设备的驱动部分采用分体式设计，上部辊轴组通过链传动结构由一台减速电机驱动，下部皮带输送段由另一台独立的减速电机驱动，两个驱动单元可以单独调速，现场作业时可以根据上料量的大小，分别调整辊轴的转动速度和皮带的输送速度，比如上料量较大时适当提高辊轴转速加快大物料的推进速度，同时提高皮带转速加快筛下物料的输送，避免物料在筛面积压。

　　在实际应用场景中，这类设备既可以用于建筑拆除垃圾的分级分选，筛出粒径符合要求的再生骨料直接输送至破碎或制砖工位，也可以用于生活垃圾回收分选、农林废弃物分级处理、工业边角料回收分选等场景，相比传统的振动分选设备，该设备运行时的振动幅度极小，运行噪音更低，对车间地面的承重要求也更低，不需要做特殊的减震基础处理，同时集成的输送结构省去了筛下物料的转接输送设备，整条生产线的设备投入成本和后期维护成本都能得到有效控制。设计过程中针对物料卡滞的常见问题，在每根辊轴的端部都设置有刮料板，刮料板采用耐磨聚氨酯材质，紧贴辊轴表面，辊轴转动时可以自动刮除粘附在辊轴表面的细碎物料，避免物料长期粘附在辊轴上造成间隙变小、分选精度下降的问题。皮带输送段的尾部设置有螺旋张紧结构，调整张紧螺栓即可调整皮带的张紧度，纠正皮带的轻微跑偏，不需要拆解皮带结构。设备的所有外露钢结构表面都做了喷塑处理，相比普通喷漆的防腐耐磨性能更好，适配回收处理车间多粉尘、高湿度的作业环境，延长设备的整体使用寿命。
