带挡边料斗的长距离皮带输送设备

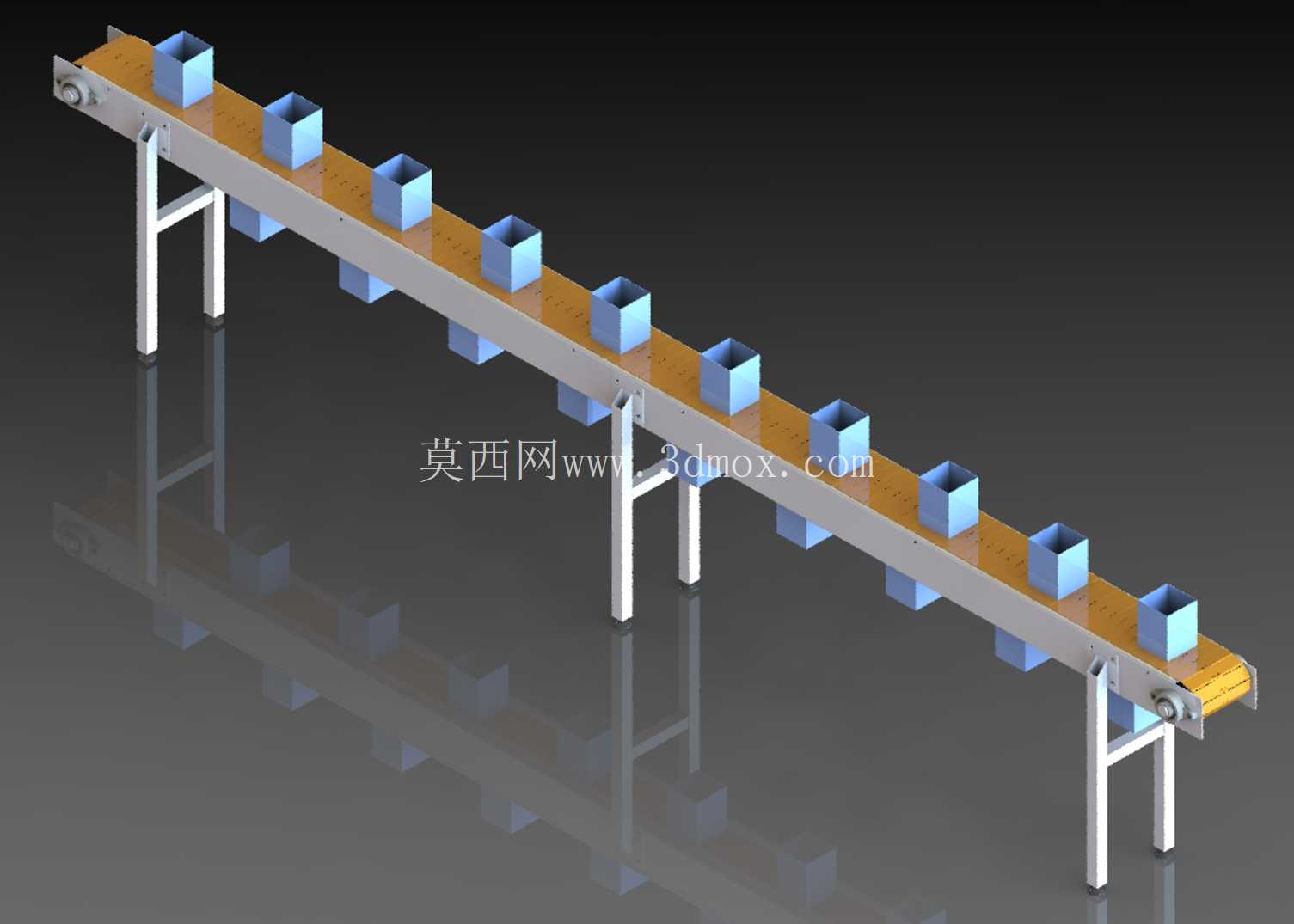

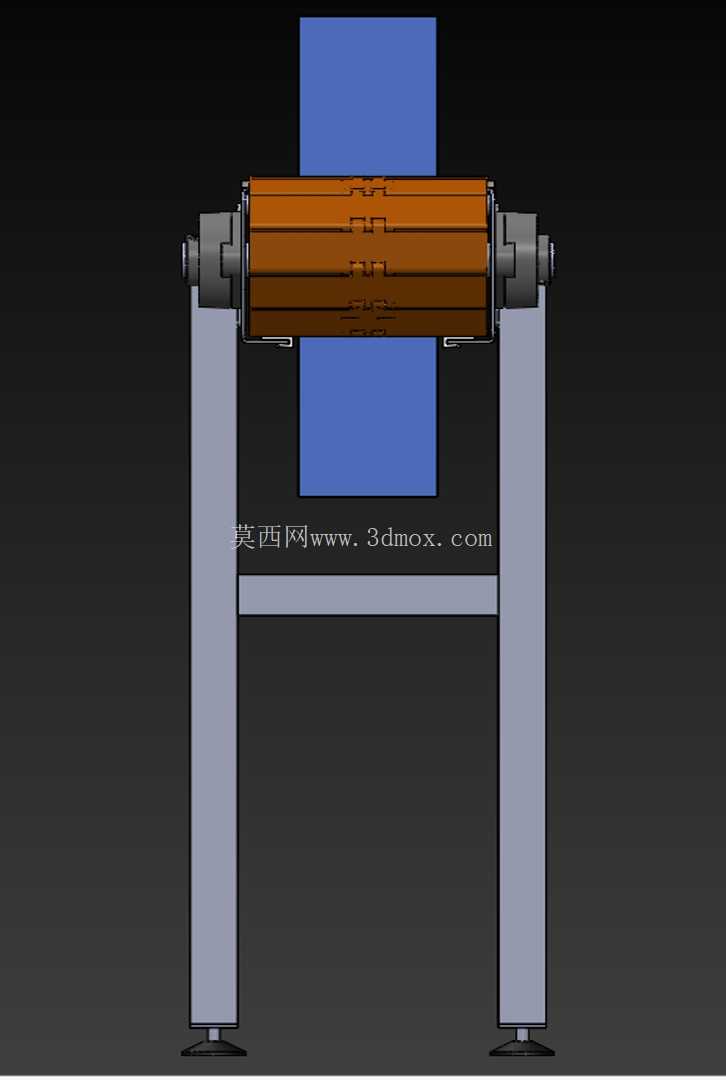

　　这款带挡边料斗的长距离皮带输送设备，主要面向轻工制造、食品分装、电子元器件组装、小型零件加工等车间内的散料、规整小型工件的定点转运场景，可衔接上下料工位、加工设备与分拣包装环节，替代人工反复搬运的重复作业，降低车间内物流转运的人力消耗，同时减少人工搬运过程中出现的工件磕碰、散落问题。设备整体采用倾斜布置的平直皮带输送结构，机架采用标准方管焊接成型，支腿设置横向斜撑加固，避免长距离输送时机架出现晃动变形，支腿底部预留安装孔位，可通过膨胀螺栓直接固定在水泥地面，也可搭配可调脚杯适配地面不平整的安装场景，安装时需保证两端滚筒的轴线平行度，防止皮带运行过程中出现跑偏、磨损侧边的问题。

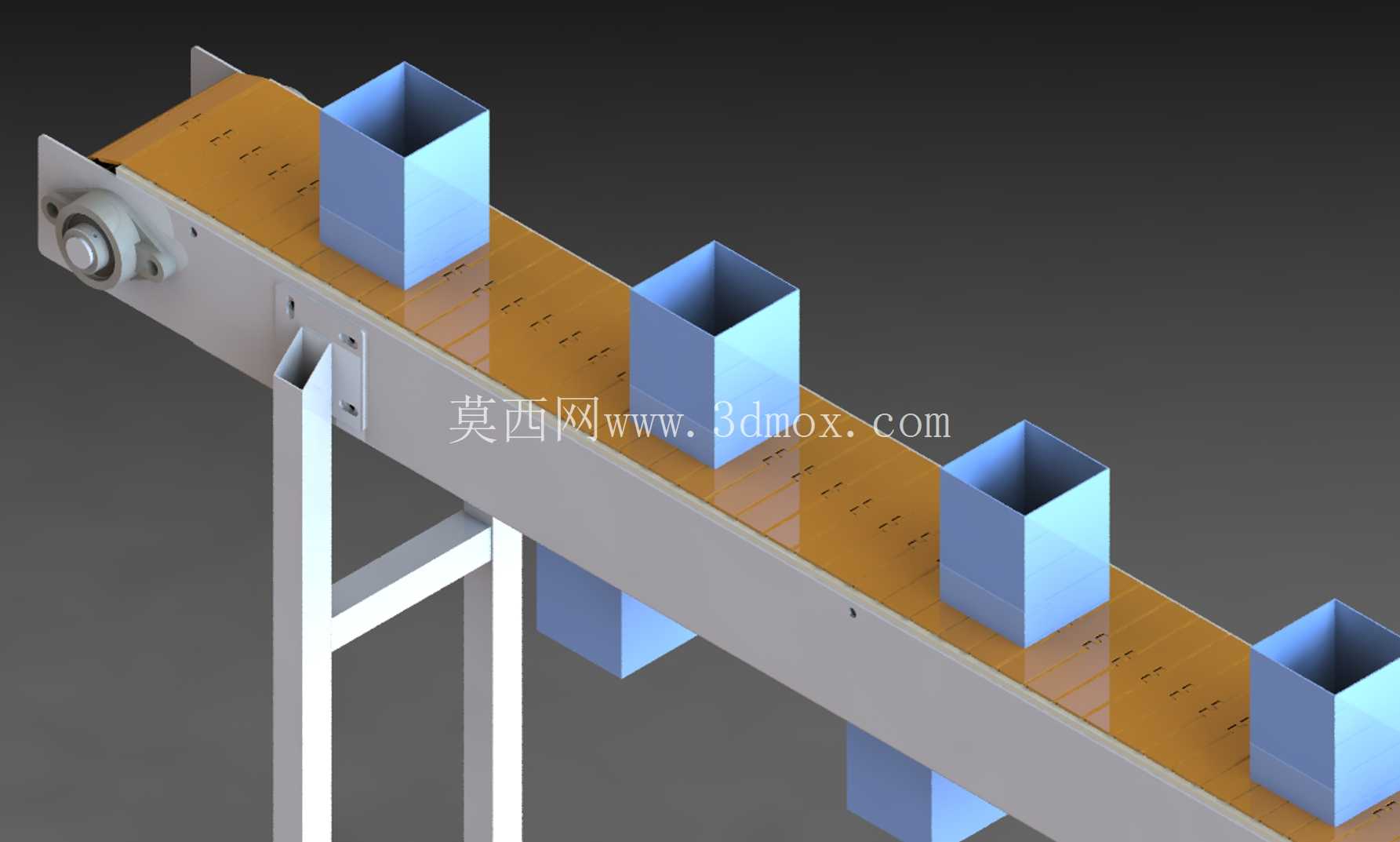

　　输送面两侧设置高出皮带面的固定挡边，可避免输送过程中物料从侧边滑落，皮带上等距安装的敞口方形料斗，可对零散小型工件、颗粒状物料进行定量承托，每个料斗的容积适配常规小零件单批次流转的容量，料斗采用螺栓固定在皮带表面，磨损后可单独拆卸更换，无需整体更换皮带，降低后期维护成本。驱动端设置在设备较低的一端，采用电机直连滚筒的驱动结构，减少传动环节的动力损耗，张紧机构设置在驱动端滚筒的两侧轴承座位置，通过调节螺栓调整滚筒位置来控制皮带张紧度，张紧度调整时需保证两侧张紧量一致，避免皮带受力不均出现跑偏。

　　设备的倾斜角度可根据实际安装场景调整支腿高度来适配，常规安装角度控制在15-25度区间，既可以满足不同高度工位的衔接需求，也能避免角度过大导致料斗内物料滑落。设计过程中优先考虑了设备的通用性，机架的型材规格、滚筒直径、皮带宽度均采用行业通用标准尺寸，后期更换易损件时可直接采购标准配件，无需单独定制加工。料斗的间距可根据输送节拍调整，在建模时预留了多组安装孔位，可根据实际输送的物料大小、单次输送量调整相邻料斗的距离，适配不同的生产节拍需求。设备的非驱动端设置导向滚筒，表面做滚花处理增加与皮带的摩擦力，避免皮带低速运行时出现打滑。

　　整机的外形长度可根据车间的工位间距进行模块化拼接，单段标准长度为3米，多段拼接时可通过中间支架加固，满足长距离输送的安装需求，安装时需保证各段机架的输送面处于同一平面，避免拼接处出现台阶导致料斗磕碰。设备运行时皮带线速度控制在0.2-0.8m/s区间，可通过搭配调速电机根据生产节拍调整输送速度，适配不同加工环节的流转速度要求。在结构细节上，所有焊接位置均做打磨去毛刺处理，支腿与横撑的连接位置采用满焊后打磨平整，避免应力集中导致机架开裂，皮带下方间隔设置托辊，承托皮带与物料的重量，避免长距离输送时皮带下垂变形，托辊采用密封轴承结构，减少运行过程中的粉尘进入，延长轴承使用寿命。这款输送设备可单独作为物料转运单元使用，也可多台组合搭配形成完整的车间物流输送线，适配多工序串联的生产场景，比如电子零件的组装-检测-包装全流程转运，或者小型五金件的加工-清洗-烘干工序衔接，在布局时可根据车间的空间走向调整安装位置，不需要对原有车间布局做大规模改造，安装调试周期短，适合中小型加工车间的产线升级改造使用。建模过程中对所有运动部件做了干涉检查，保证皮带运行时料斗不会与挡边、机架、托辊发生磕碰，转动部件的配合间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大导致运行晃动。
