可拖挂移动自助金融服务舱结构设计

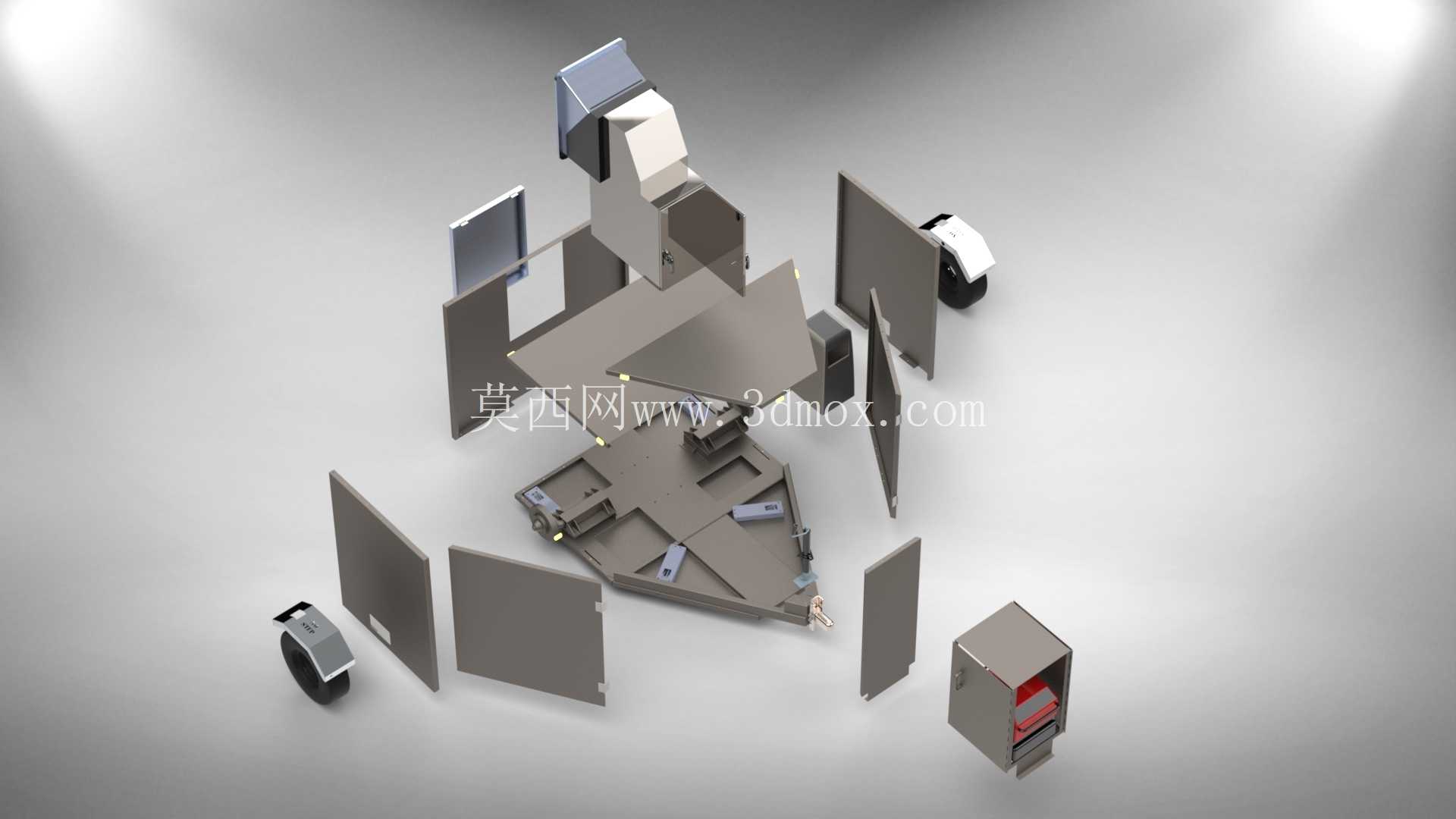

这款可移动的自助金融服务载体，核心是解决固定网点覆盖不足场景下的现金自助服务需求，常见于临时活动场地、偏远社区、大型厂区、户外展会这类短期有金融服务需求、又不适合搭建固定ATM网点的区域。区别于传统固定式ATM机嵌入墙体的安装方式，这款拖挂式结构把自助服务终端、防护舱体、行走机构整合为一个独立单元，不需要额外做土建基础，通过普通乘用车拖挂就能完成转场，到位后只需要接好电源与通讯线路就能投入使用，转场部署的效率远高于固定网点。

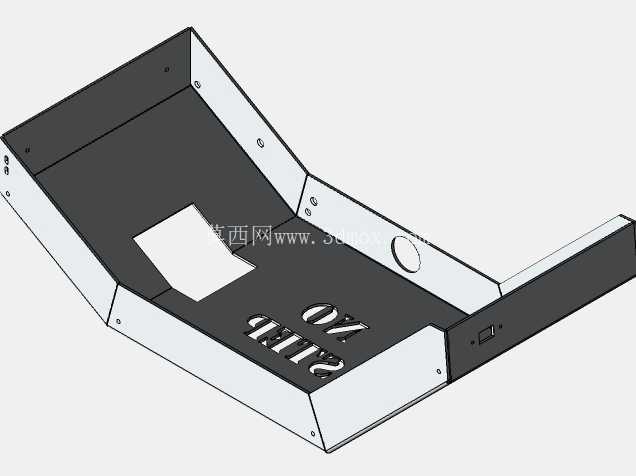

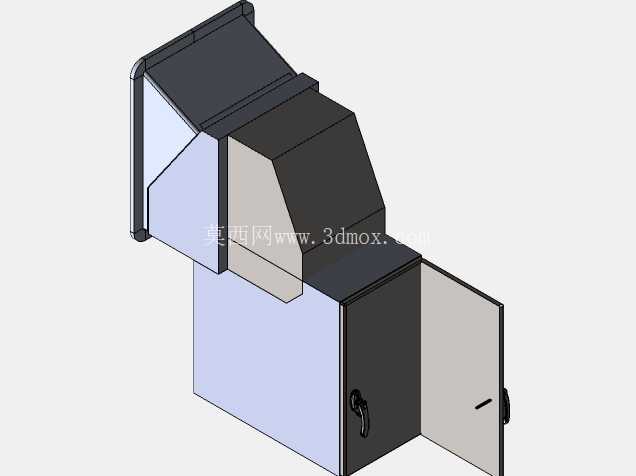

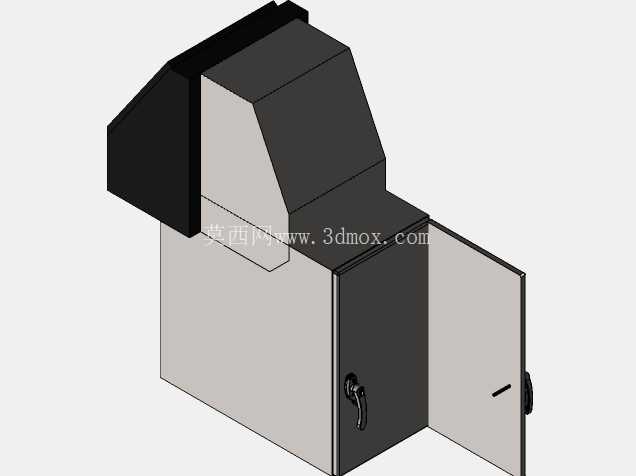

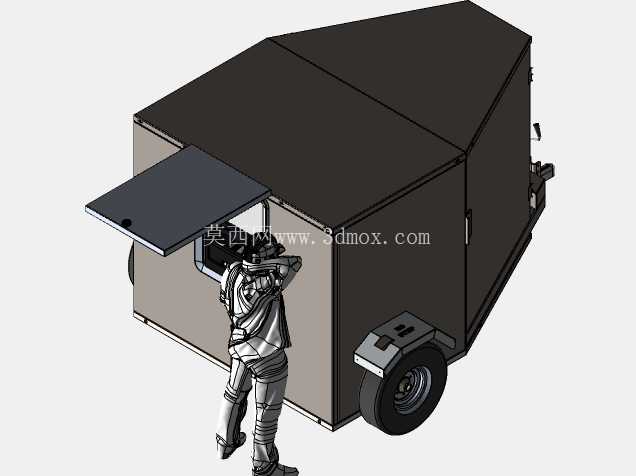

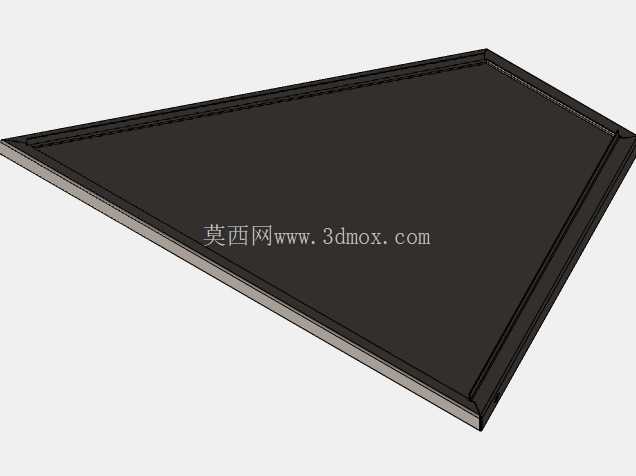

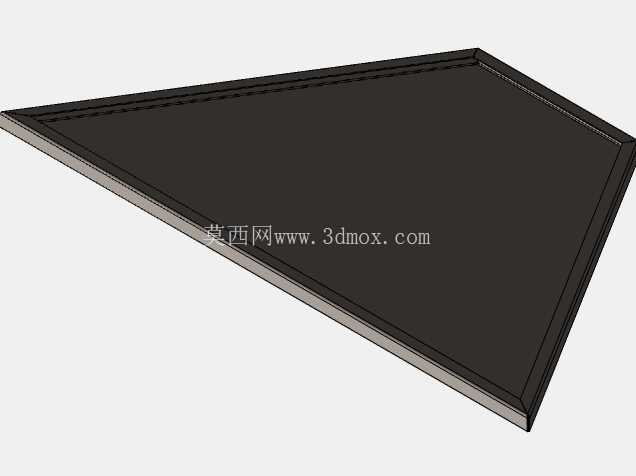

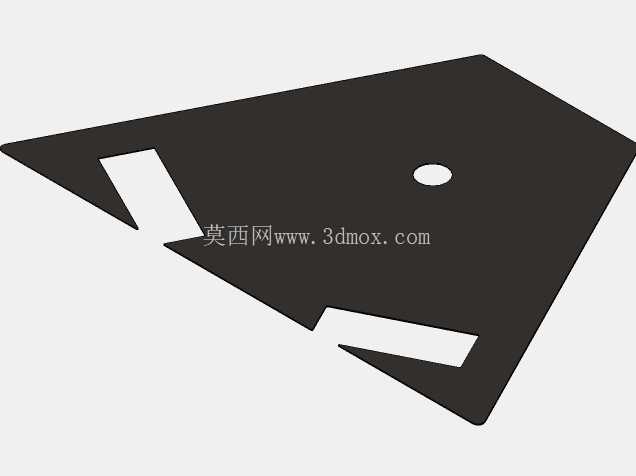

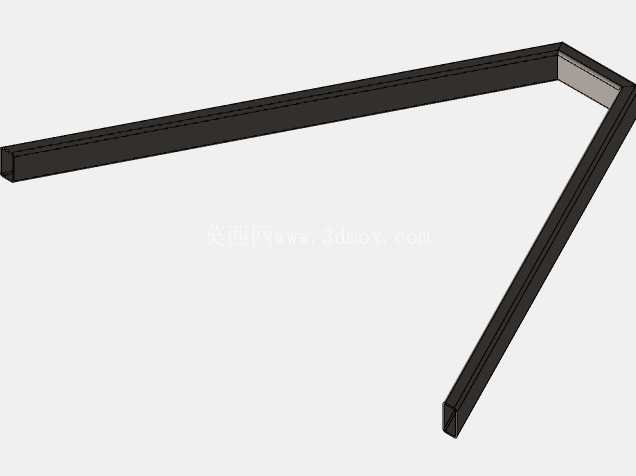

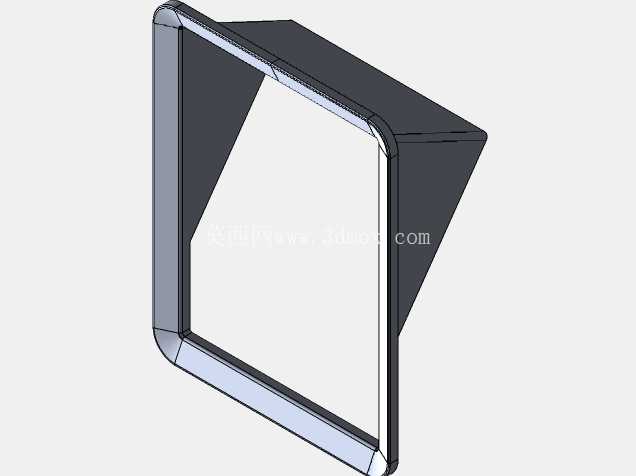

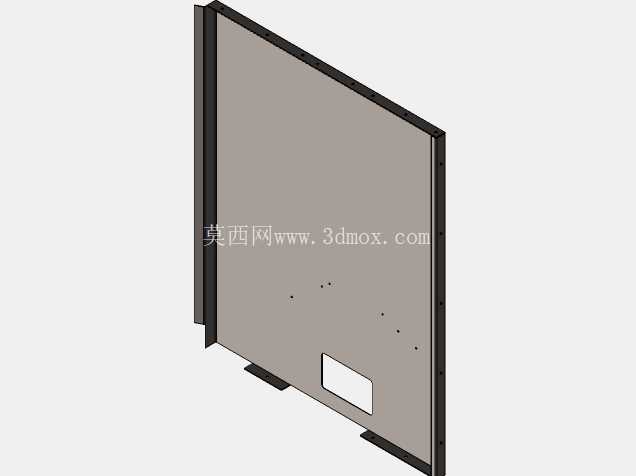

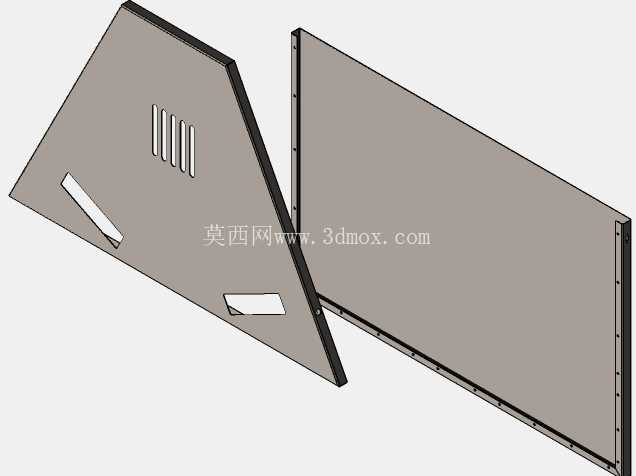

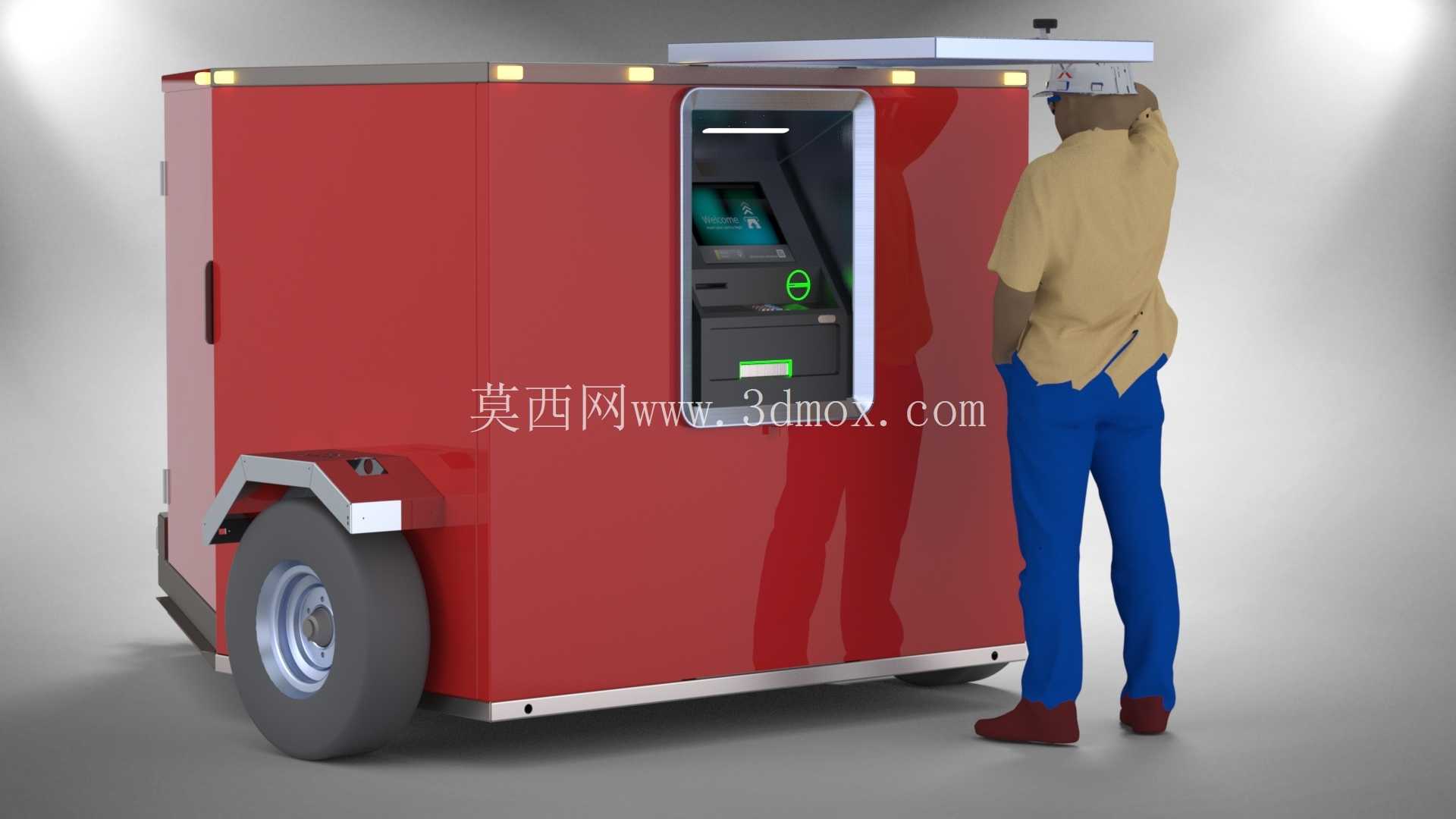

从结构设计逻辑来看，整个舱体采用框架式承载结构，外部覆盖钣金蒙皮，边角做圆弧过渡处理，既降低拖挂行进过程中的风阻，也能避免尖锐边角在公共区域造成磕碰风险。舱体侧面预留的自助操作窗口做了内凹设计，窗口上方集成了防窥檐结构，操作时能遮挡外部视线，同时檐部预留了照明与监控设备的安装位，不需要额外在舱体外部打孔加装附属件。舱体顶部设置了可翻转的遮阳挡雨板，日常行进状态下可以收平降低整体高度，到位展开后能为操作区域遮挡直射阳光与雨水，避免雨天操作时雨水溅入操作区、夏季阳光直射导致屏幕可视性下降的问题。舱体周身设置的示廓标识块，在拖挂行进时能起到警示作用，夜间也能通过反光提示周边车辆与行人注意设备边界。

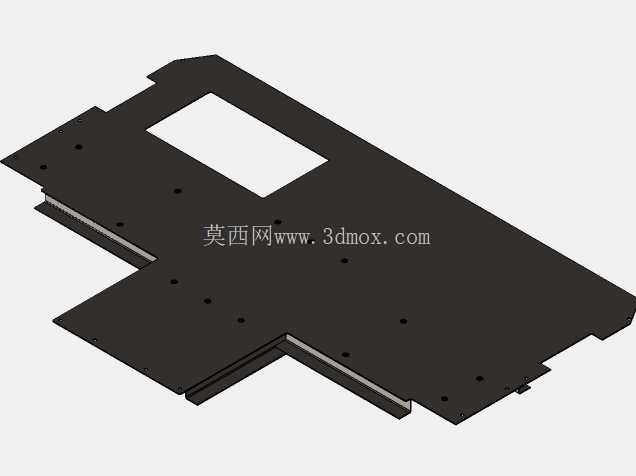

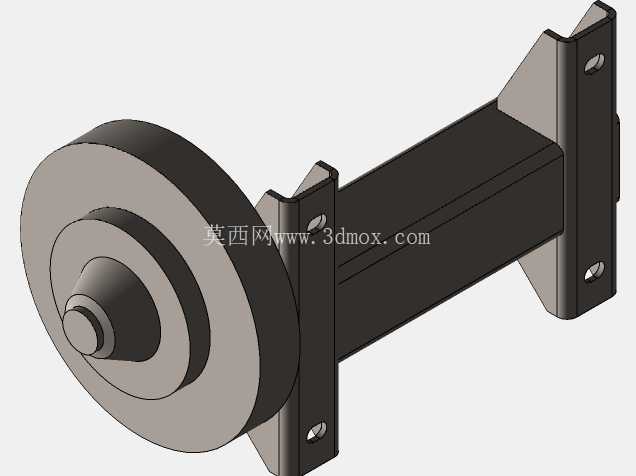

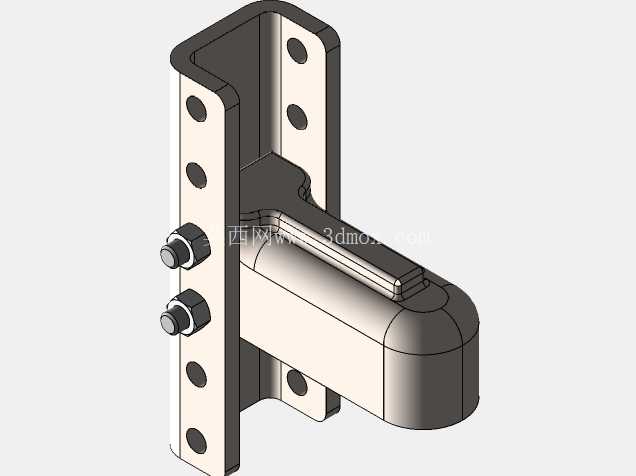

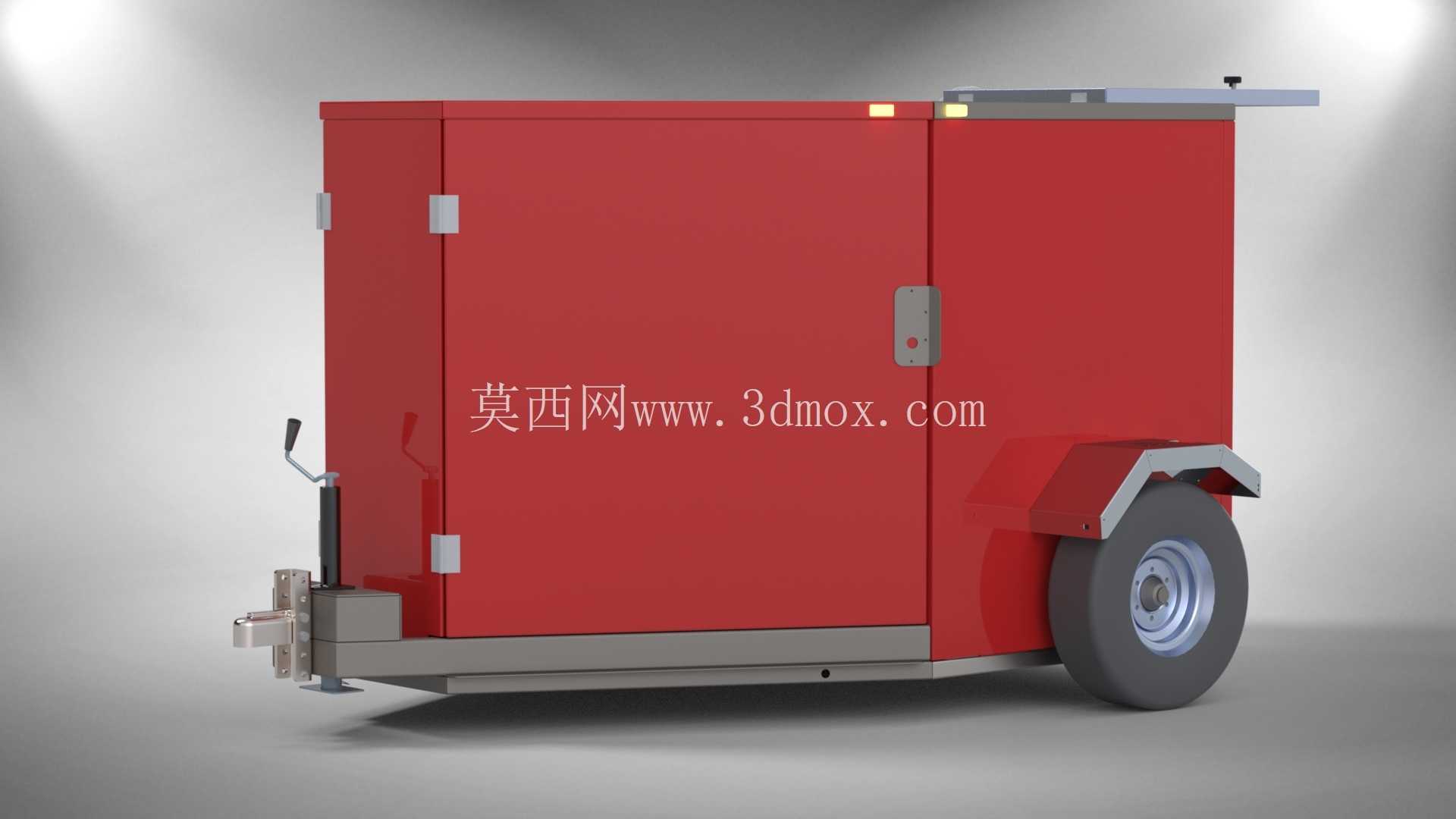

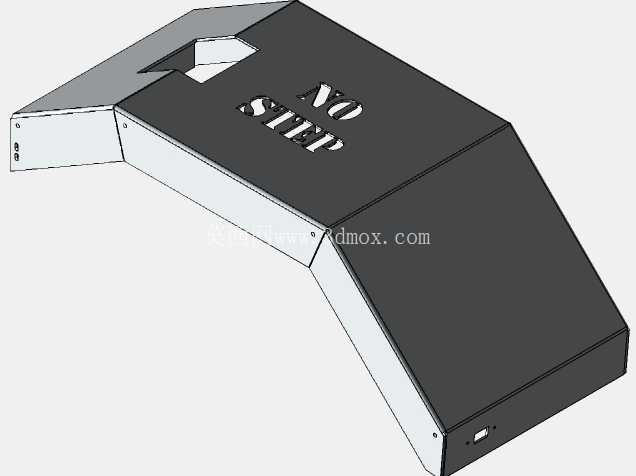

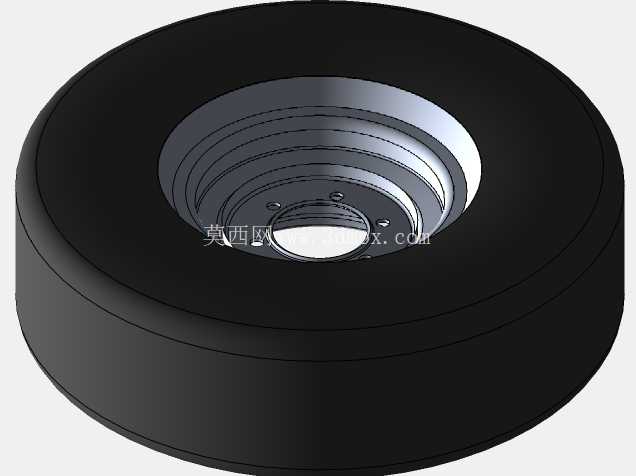

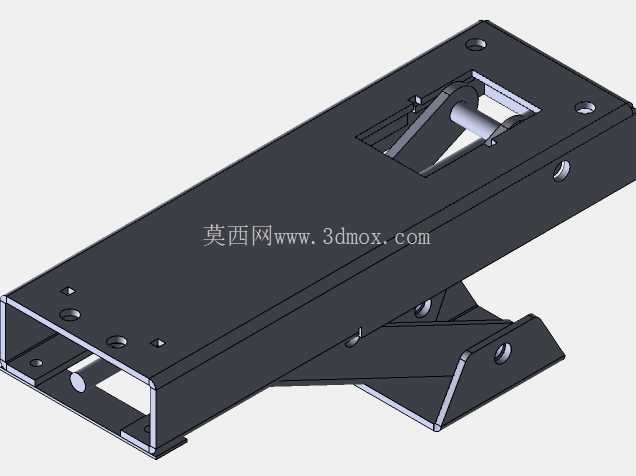

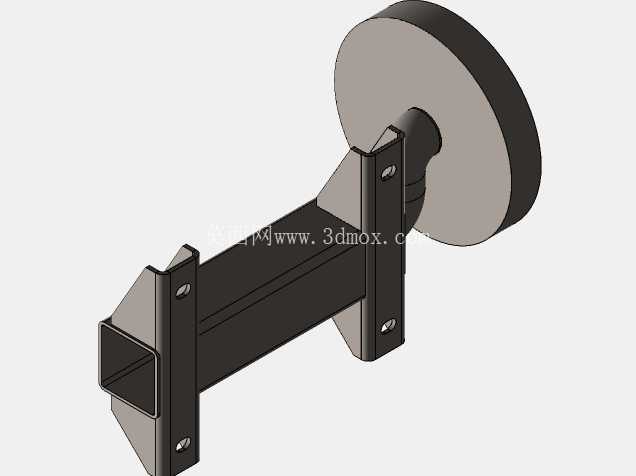

行走机构采用单轴双轮的拖挂布局，轮组设置在舱体重心偏前的位置，拖挂状态下大部分载荷由拖钩承担，驻停时只需要放下舱体尾部的支撑腿就能保持整体稳定，不需要额外做地面固定。轮拱位置做了加宽的挡泥结构，避免拖挂行进过程中路面的泥水甩到舱体侧面的操作窗口区域，影响用户使用。舱体底部的框架做了整体镀锌防锈处理，适配户外长期放置的使用场景，底部预留了标准的拖挂连接接口，符合普通小型乘用车的拖挂连接尺寸要求，不需要对牵引车做特殊改装就能完成拖挂转场。

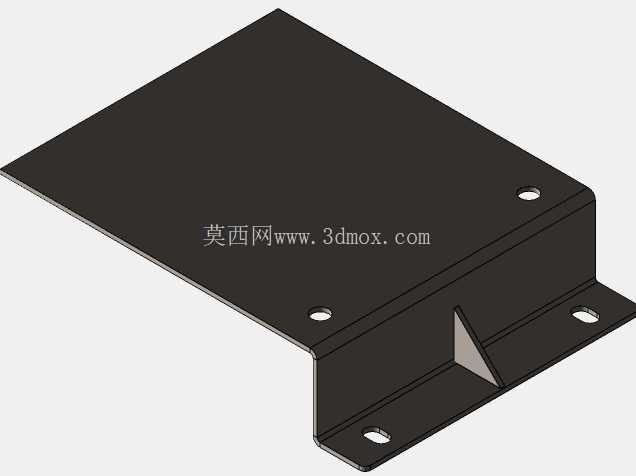

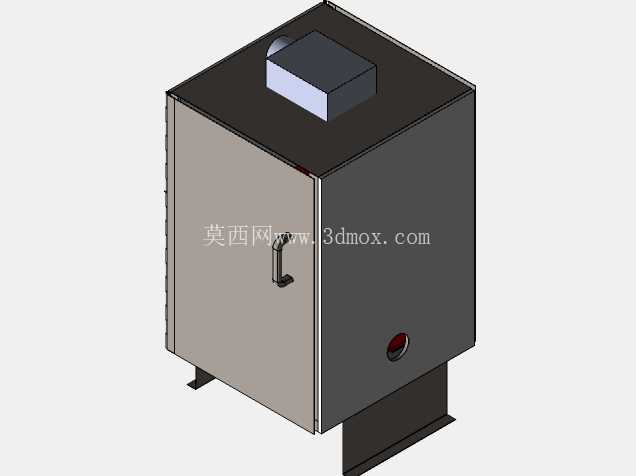

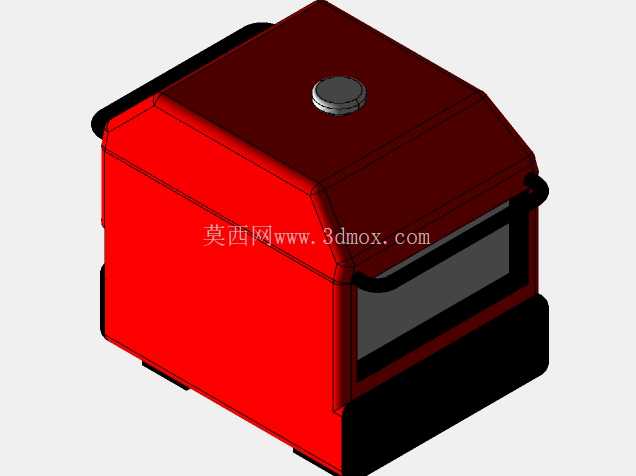

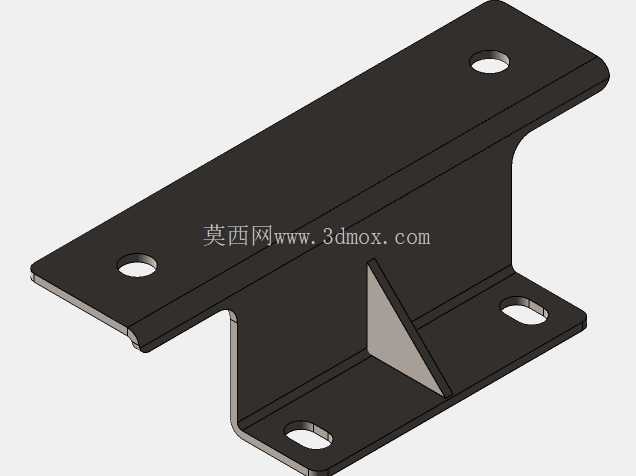

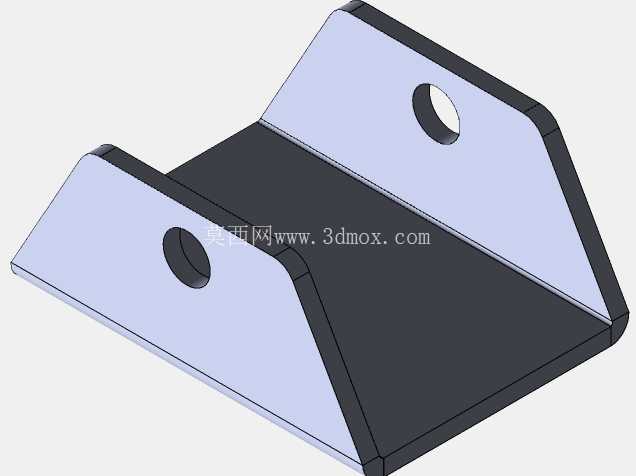

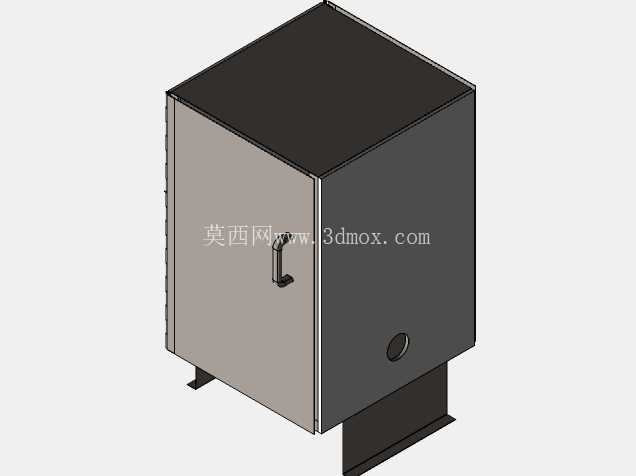

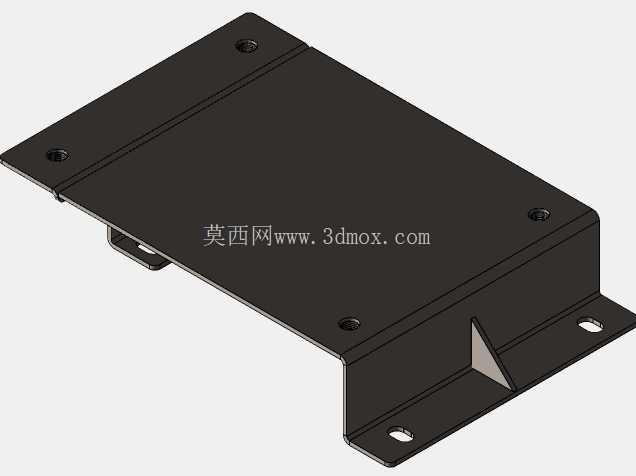

舱体内部的安装空间完全按照标准ATM设备的安装尺寸做预留，设备安装位设置了可调节的固定支架，能适配不同品牌型号的穿墙式自助终端，支架底部做了减震垫设计，拖挂行进过程中能过滤路面传来的振动，避免内部精密的金融设备因为长期颠簸出现故障。舱体内部预留了走线槽与设备散热风道，进风口设置在舱体下部离地面有足够安全高度的位置，避免雨天积水灌入，出风口设置在舱体顶部，利用热空气上升的原理形成自然通风，减少主动散热设备的能耗，同时风道内部设置了防尘滤网，能阻挡户外的粉尘进入舱内附着在设备元器件上，降低设备维护频次。

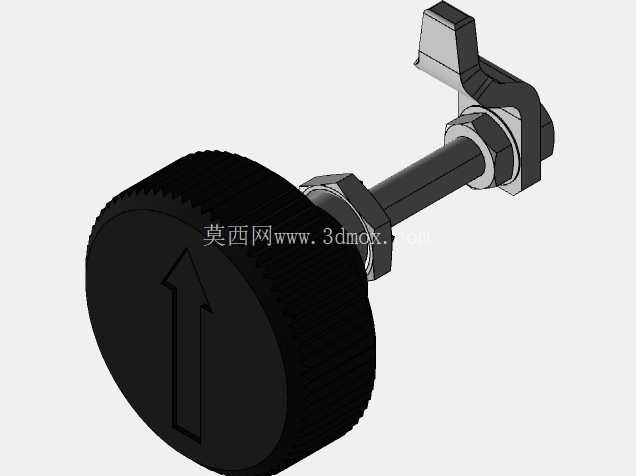

操作区域的人机尺寸按照成年站立操作的人体工程学参数设计，操作窗口的高度、屏幕倾角、按键区位置都匹配普通成年人站立时的操作舒适区间，不需要弯腰或者抬手就能完成全部操作。舱体侧面设置了可锁闭的维护门，维护人员打开门就能直接接触到ATM设备的后部维护区域，完成加钞、设备检修等操作，不需要拆解舱体外部结构，维护作业的便利性很高。舱体的门锁采用防盗结构，整体舱体的钢板厚度满足金融设备的防护要求，能抵御普通的外力破坏，舱体内部预留了报警设备的安装接口，可直接对接金融系统的安防网络。

在安装边界方面，整个舱体驻停时的占地面积仅相当于一个标准停车位，不需要大面积的平整场地，普通的硬化路面就能完成部署，整体高度在收合遮阳板的状态下符合普通道路的通行限高要求，拖挂转场时不需要办理特殊的超限运输手续。舱体的边角都做了圆角处理，外部没有突出的尖锐零部件，放置在公共区域时不会对过往行人造成安全隐患。考虑到户外使用的场景，舱体外部的涂装采用耐紫外线的户外粉末涂层，长期在户外日晒雨淋也不会出现明显的褪色、掉漆问题，降低日常维护的外观修复成本。
