带防坠落结构手动曲柄救援绞车

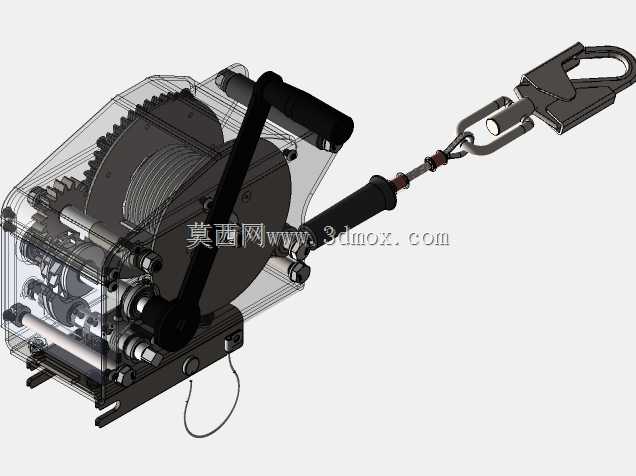

　　这款手动曲柄救援绞车的设计，最初是面向高空作业救援、受限空间作业防护、小型设备临时牵引这类无法接入动力源的作业场景做的结构开发，区别于普通手动卷扬设备，其核心设计优先级始终围绕防坠落失效的安全冗余展开。从实际应用场景来看，这类绞车常被部署在风电塔筒检修爬梯配套、建筑外墙高空作业锚点挂载、消防狭小空间救援提拉、野外勘探设备临时吊装等场景，这些场景的共性是作业空间紧凑、外接动力供给困难，且一旦发生载荷坠落会直接造成人员伤亡或设备损毁，因此结构设计上没有做多余的轻量化切削，所有承力部件的安全系数都按照额定载荷的5倍以上做校核。

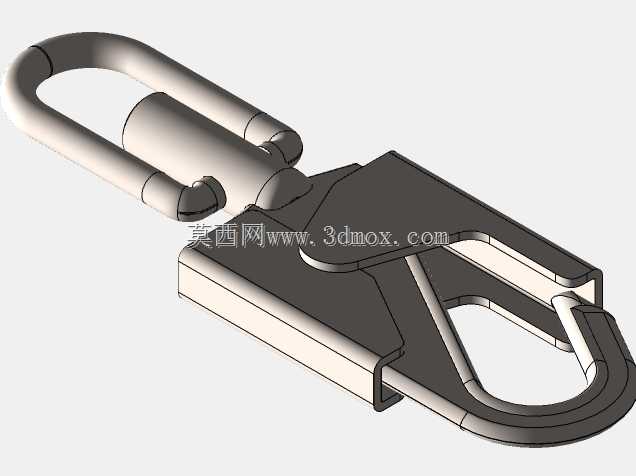

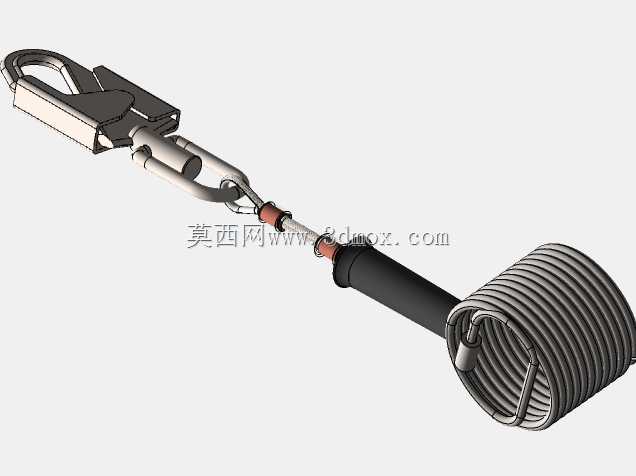

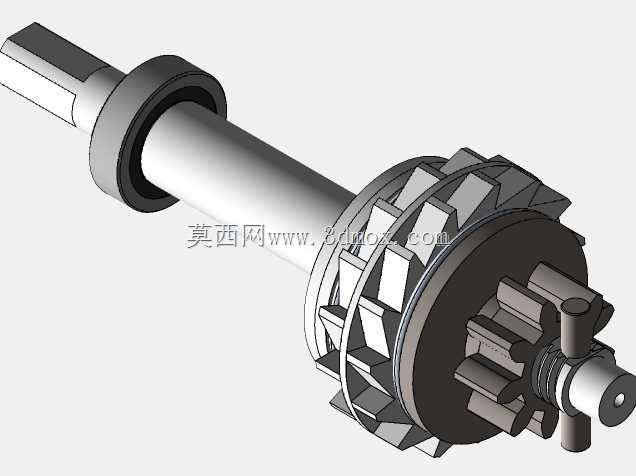

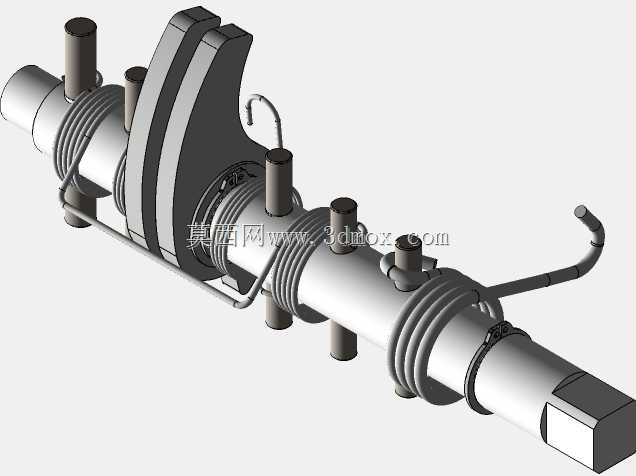

　　从功能特性来看，该绞车集成了双向自锁式棘轮止逆结构，不需要额外加装独立的防坠器，当曲柄停止转动时，棘轮卡爪会在弹簧预紧力作用下自动卡入齿槽，直接锁止卷筒转动，不会因为载荷自重出现倒转溜钩的情况；卷筒侧还集成了离心式限速机构，当钢缆下放速度超过设定阈值时，离心块会在离心力作用下甩出卡入壳体的限位槽，强制锁止卷筒，避免人员操作失误导致的快速下坠。输出端的快挂安全钩采用带自锁扳机的锻造结构，和钢缆连接的位置做了可旋转的铰接结构，提拉过程中即使载荷发生转动，也不会让钢缆出现拧结打卷的问题，减少钢缆疲劳损伤的概率。

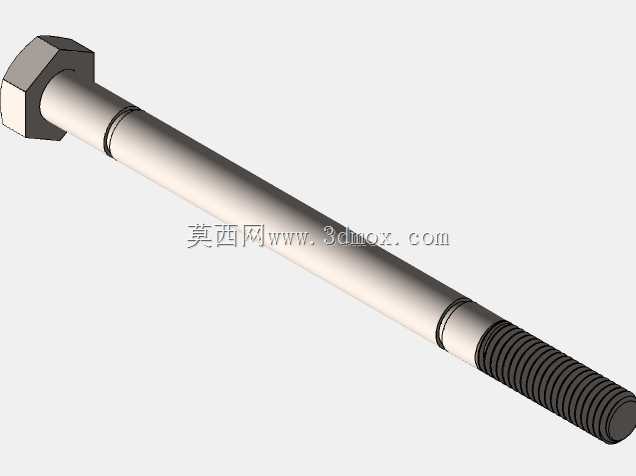

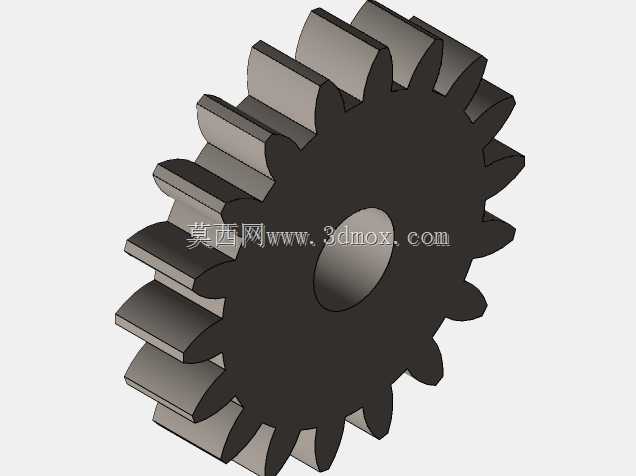

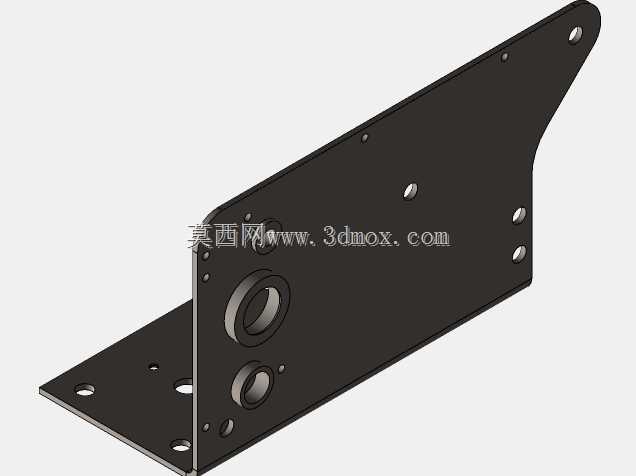

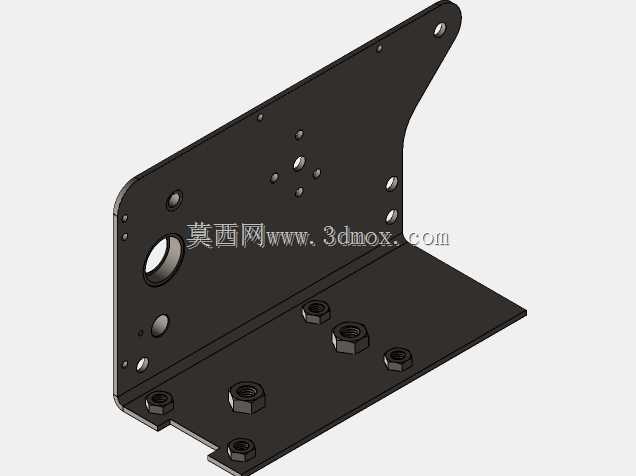

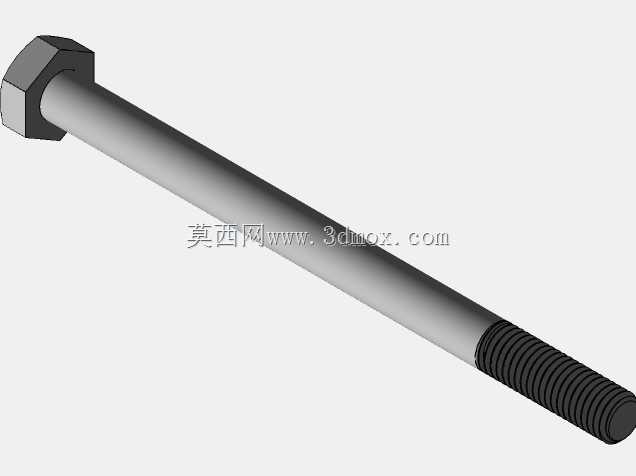

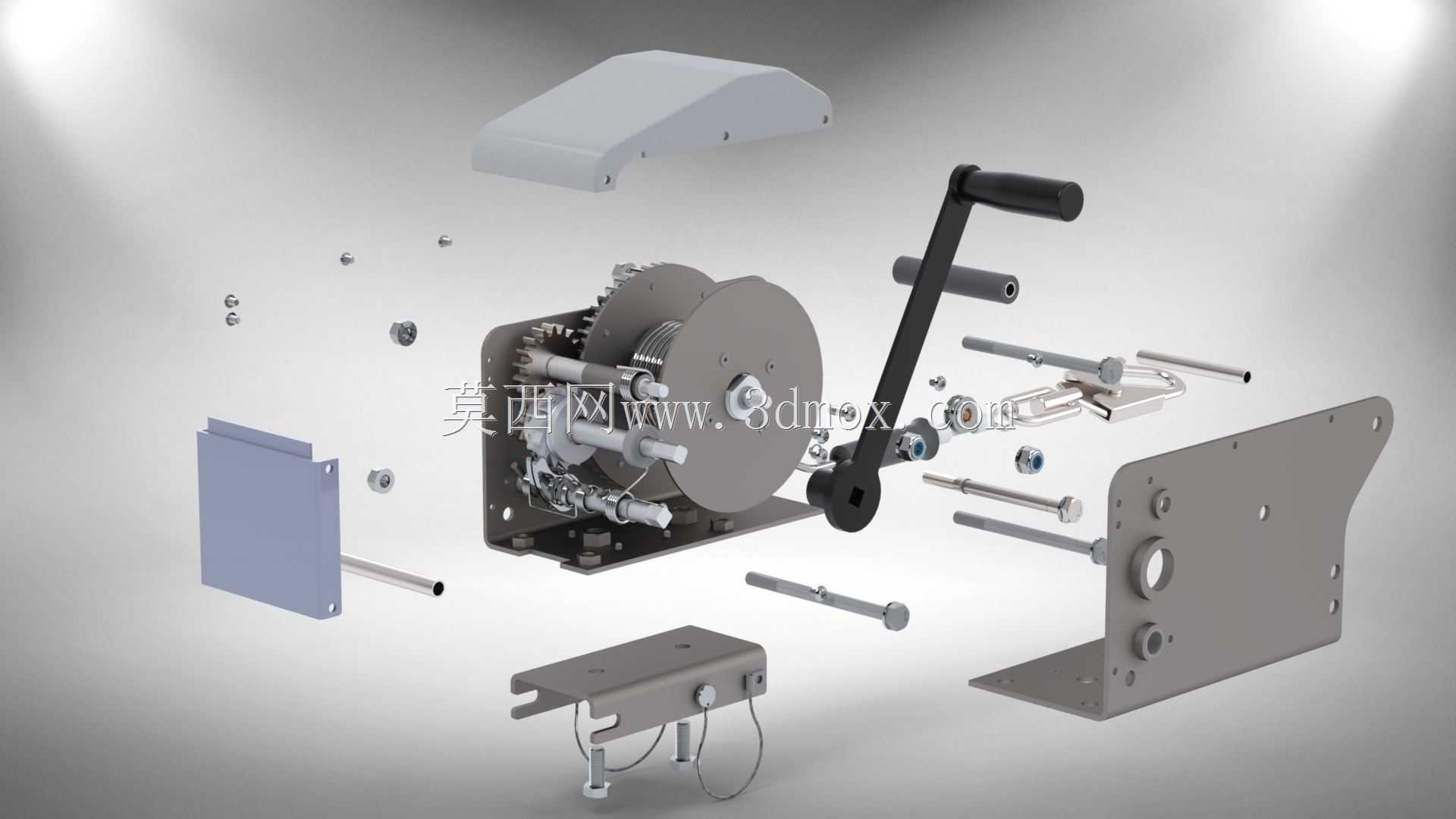

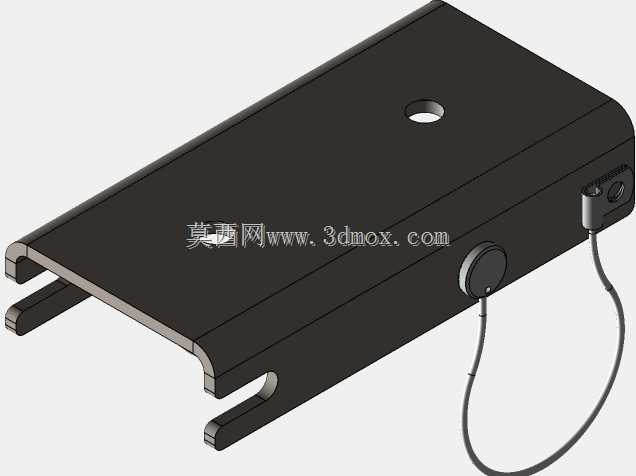

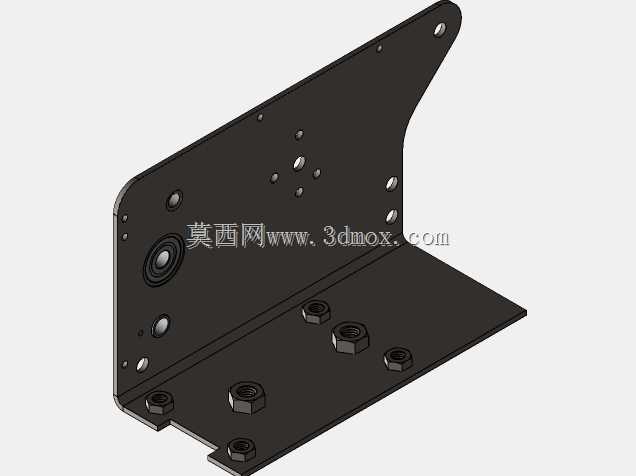

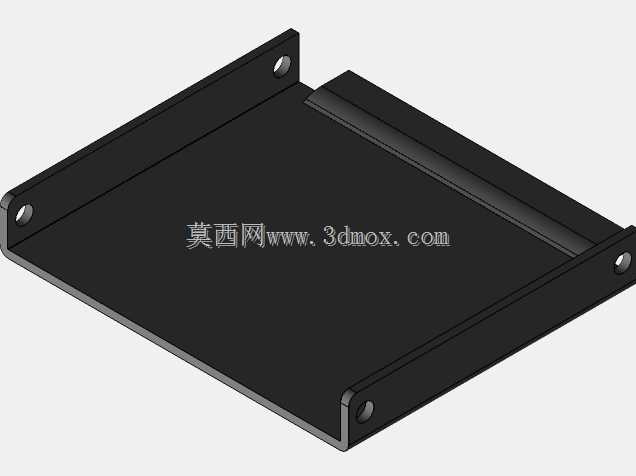

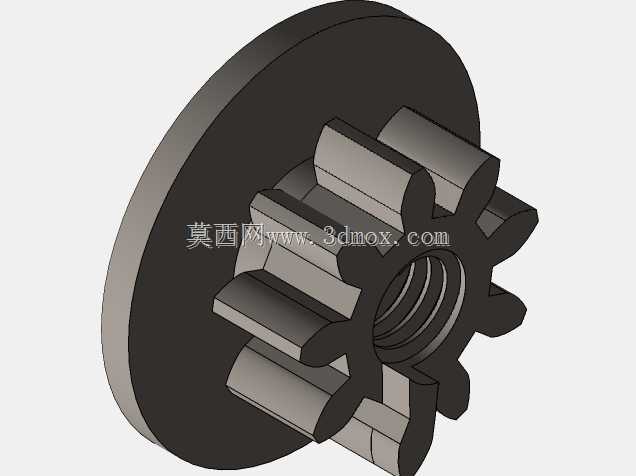

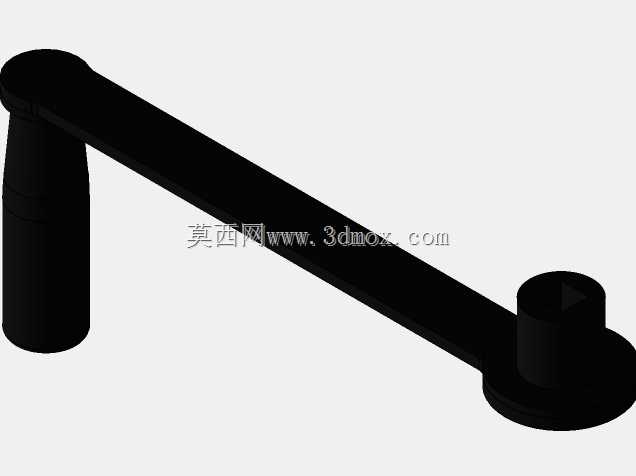

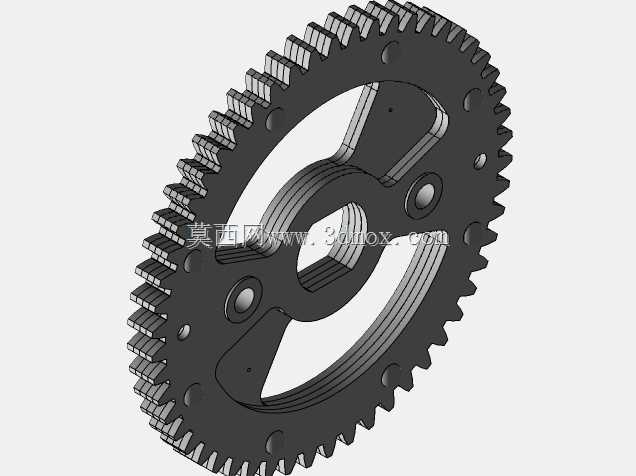

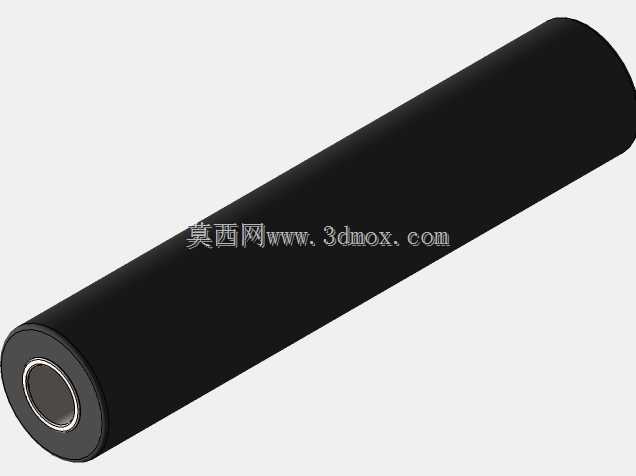

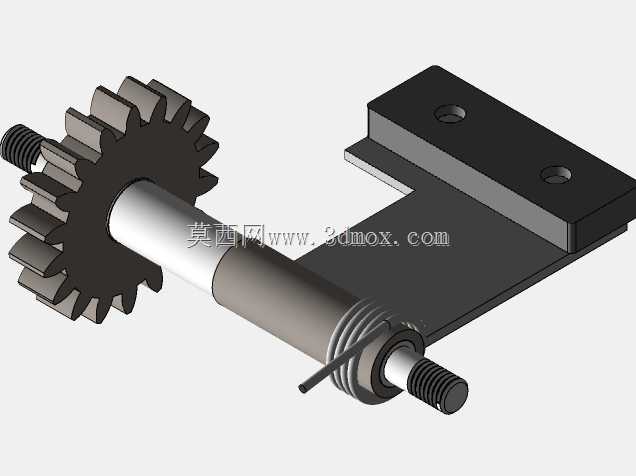

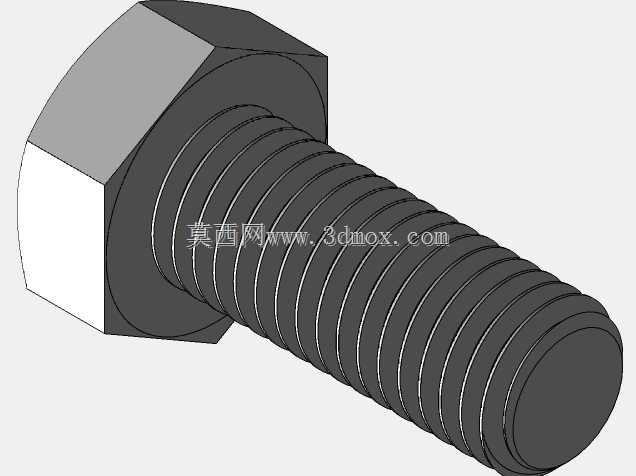

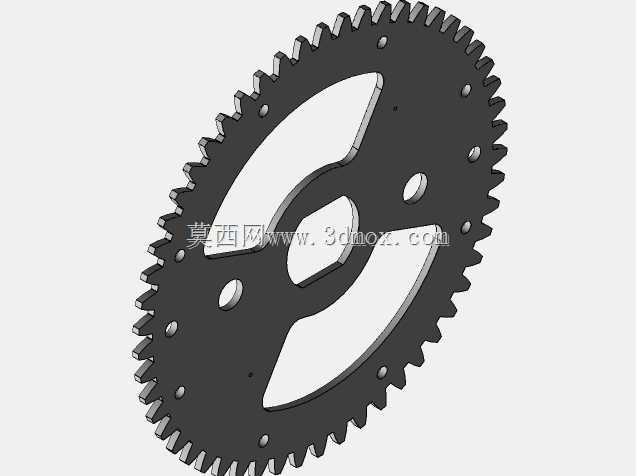

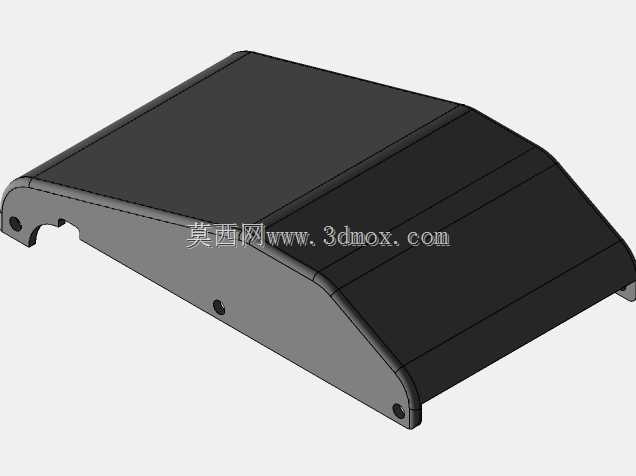

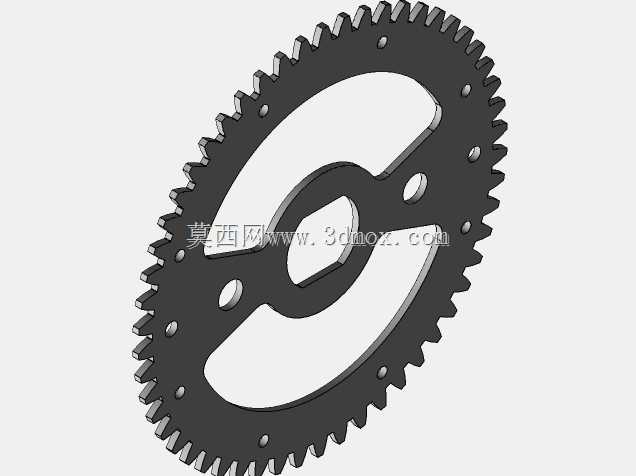

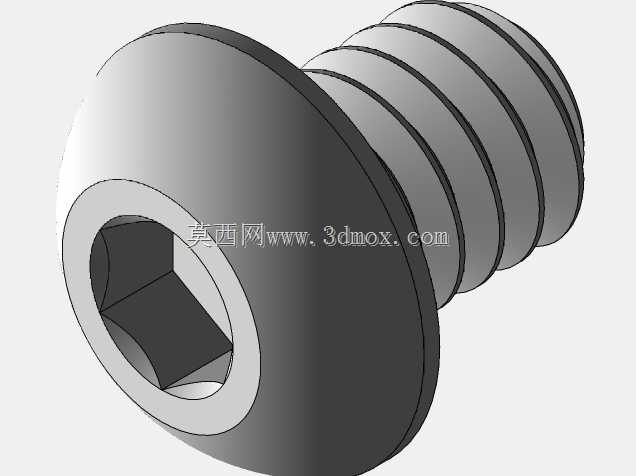

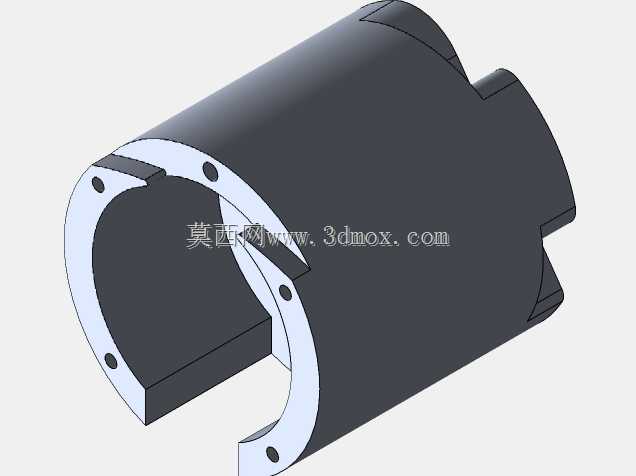

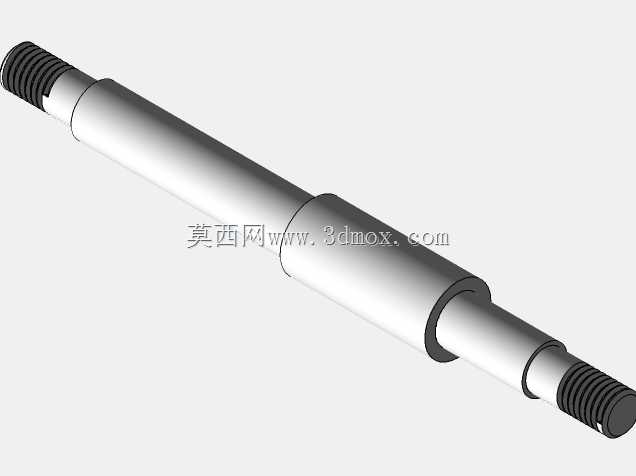

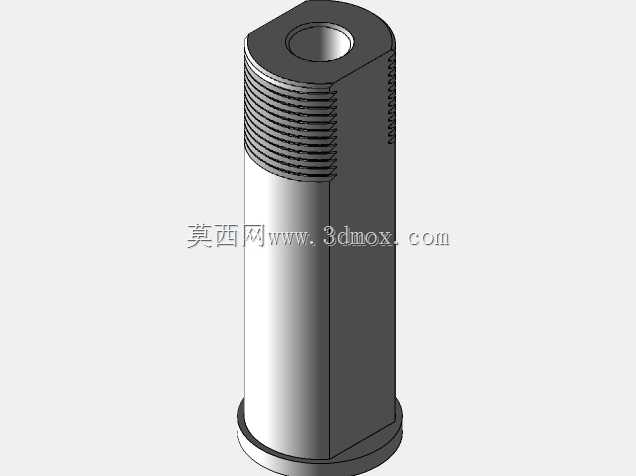

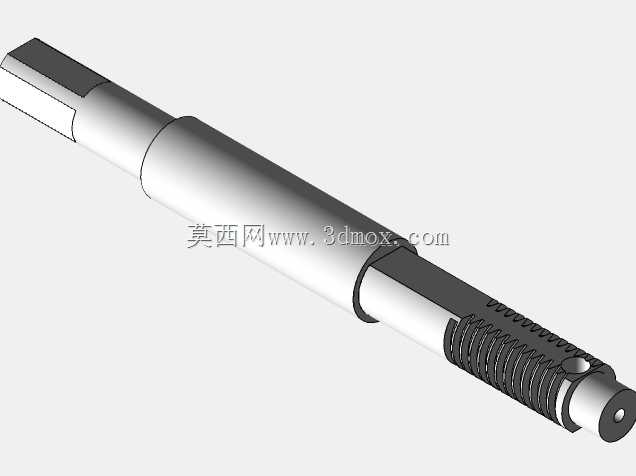

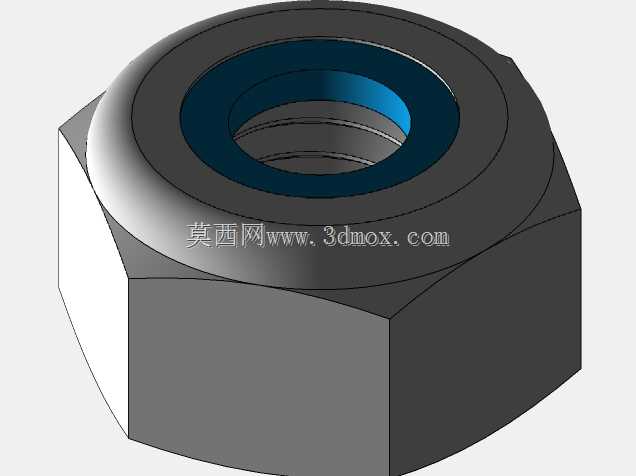

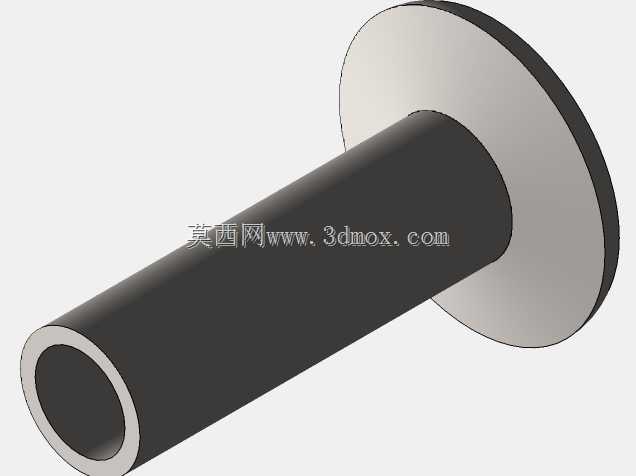

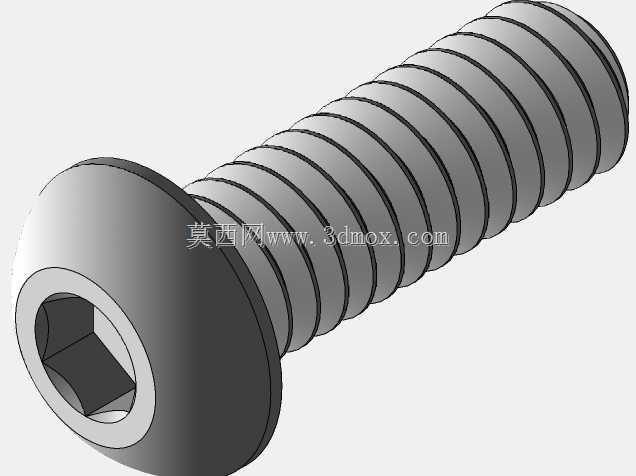

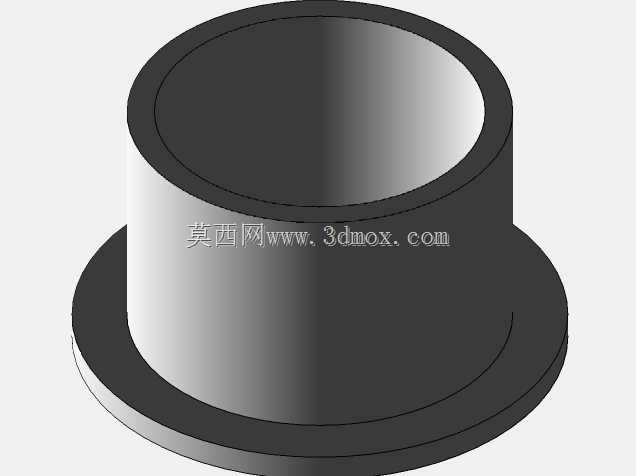

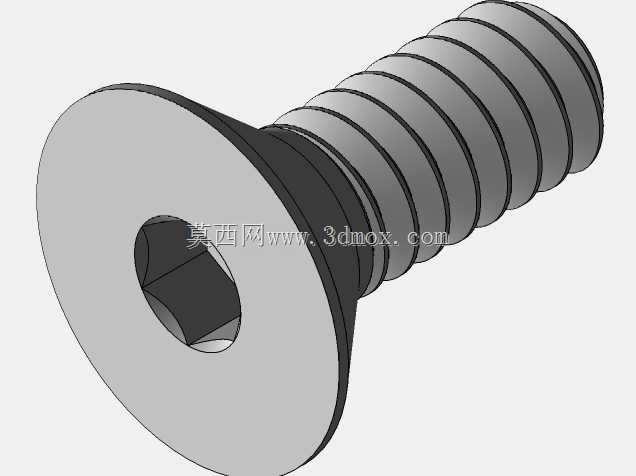

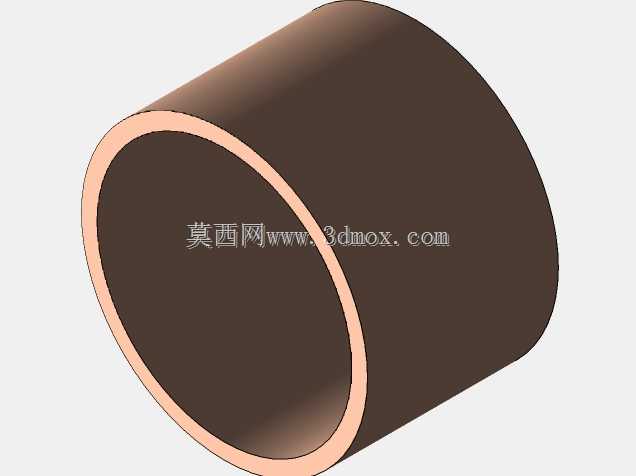

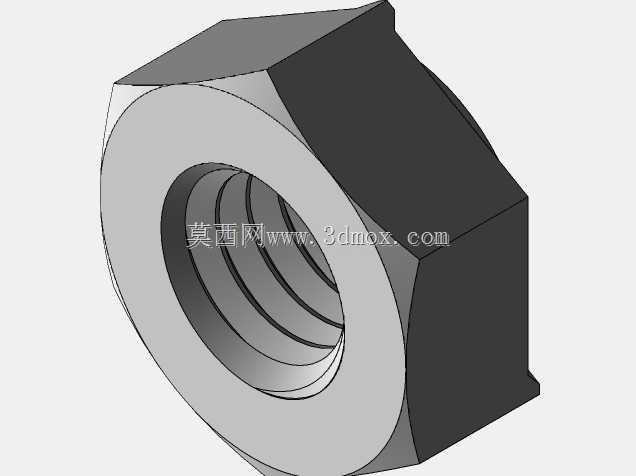

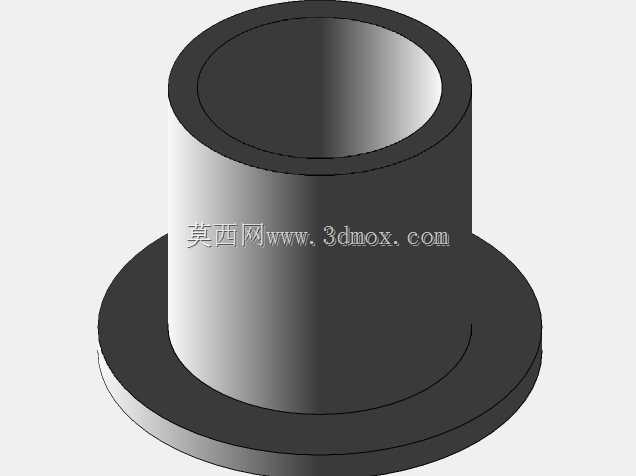

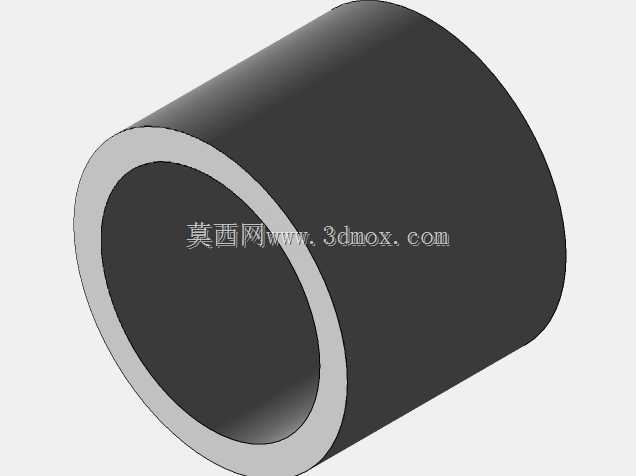

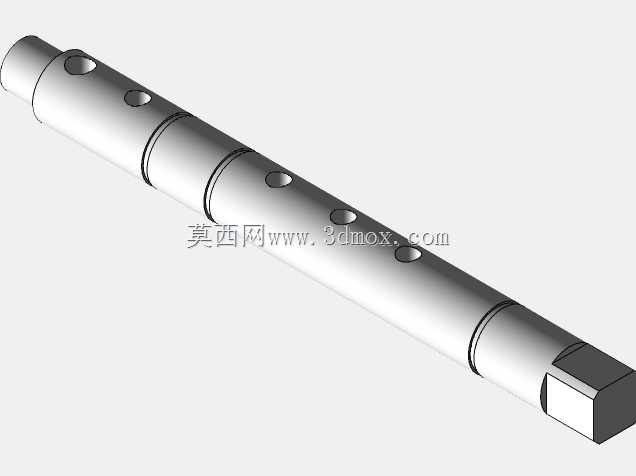

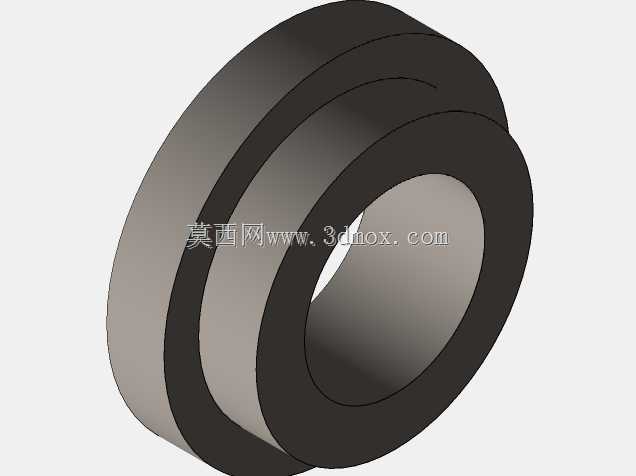

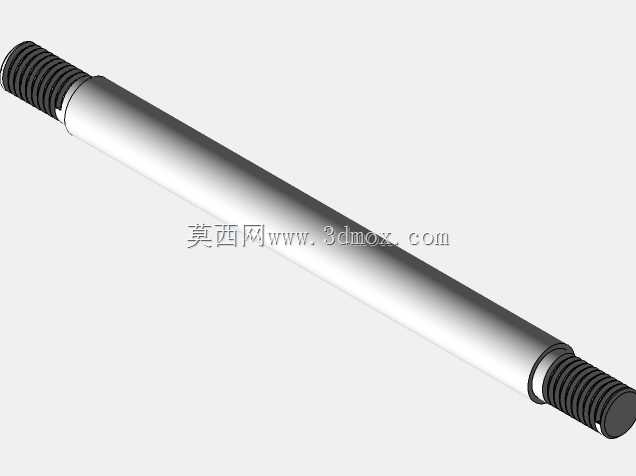

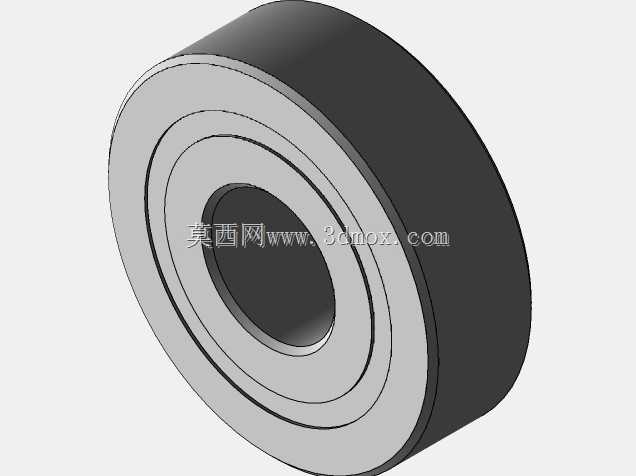

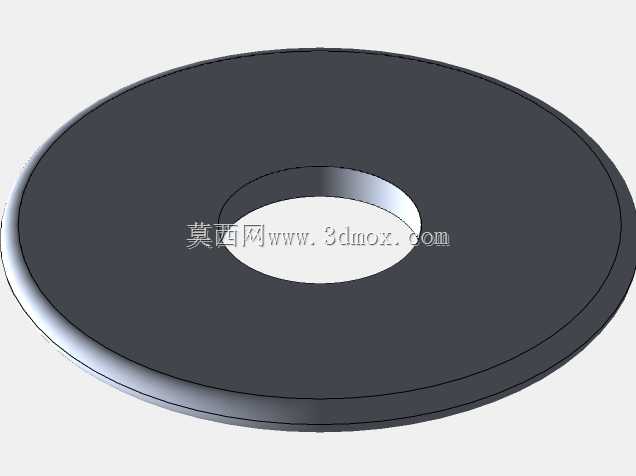

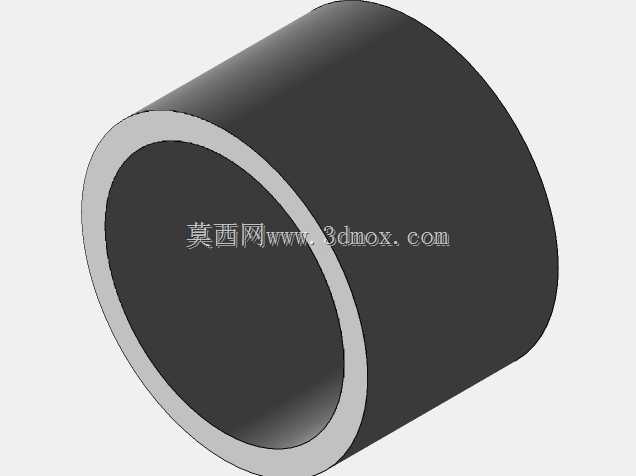

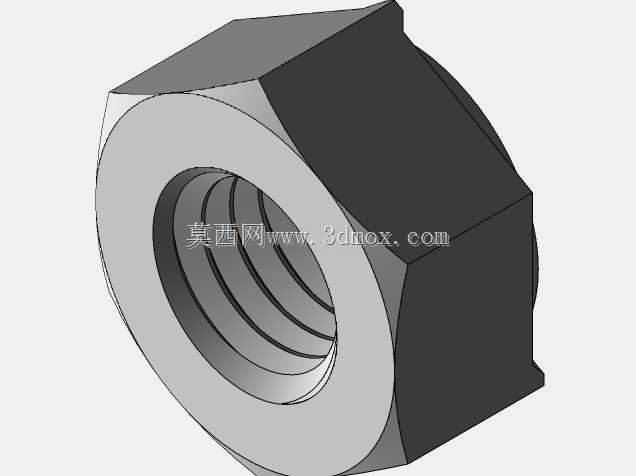

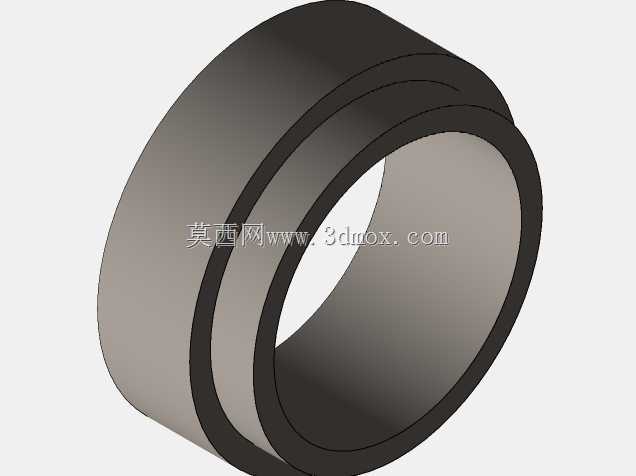

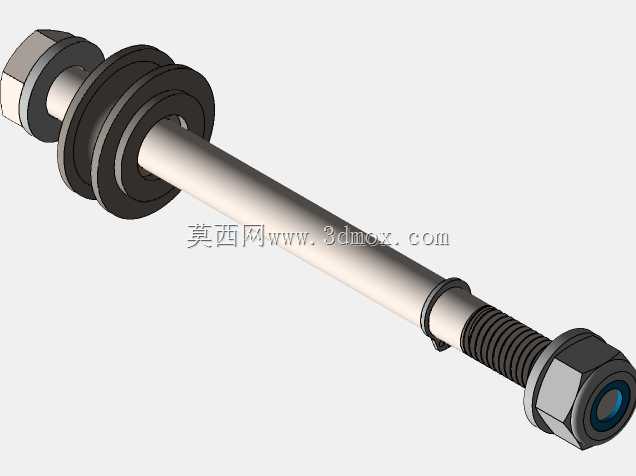

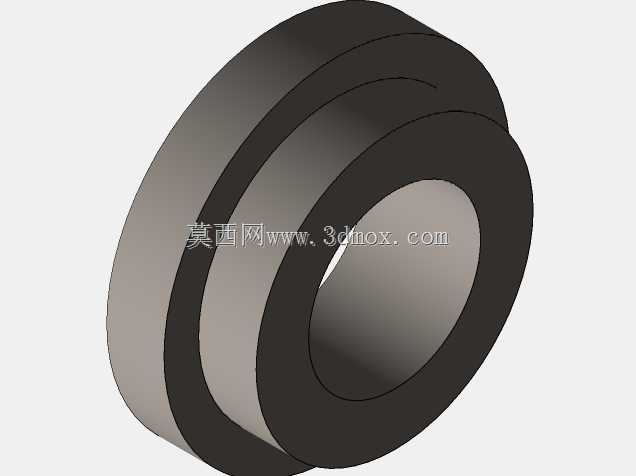

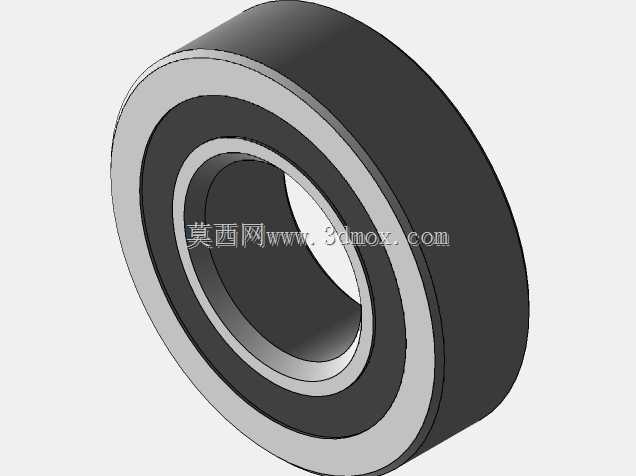

　　设计思路上，整个传动链采用直齿轮减速组传递曲柄输入的扭矩，齿轮组全部封装在半透明的防护壳体内部，既可以直观观察齿轮啮合的磨损状态，也能避免户外作业时泥沙、碎屑进入啮合面造成卡滞。曲柄的握持位置做了防滑橡胶包覆，摇臂长度按照成年人手臂发力的最优力矩做设计，单人操作即可完成300kg额定载荷的提拉作业，不需要额外加装助力结构。壳体底部的安装底座预留了四个螺栓固定孔，既可以通过螺栓永久固定在作业平台的锚点上，也可以配套快速夹钳实现临时挂载，适配不同作业场景的安装需求。

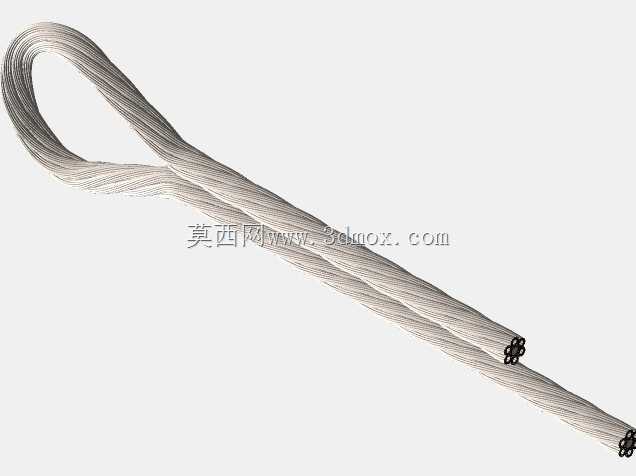

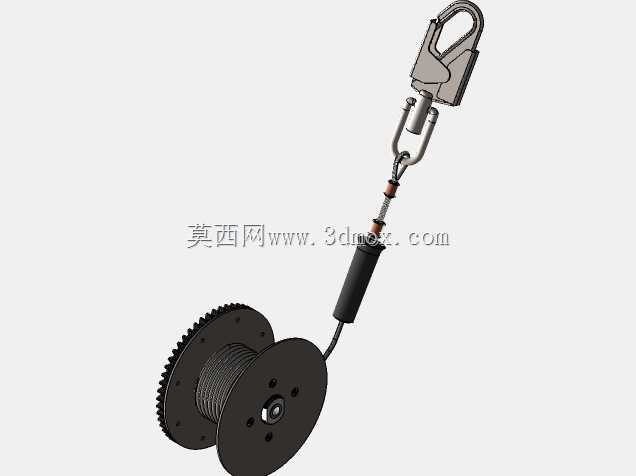

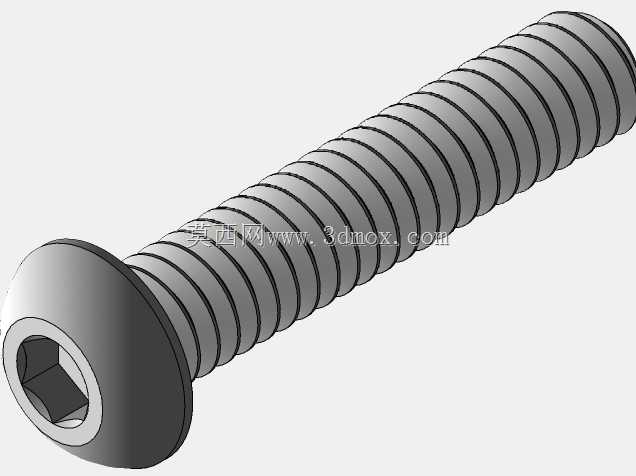

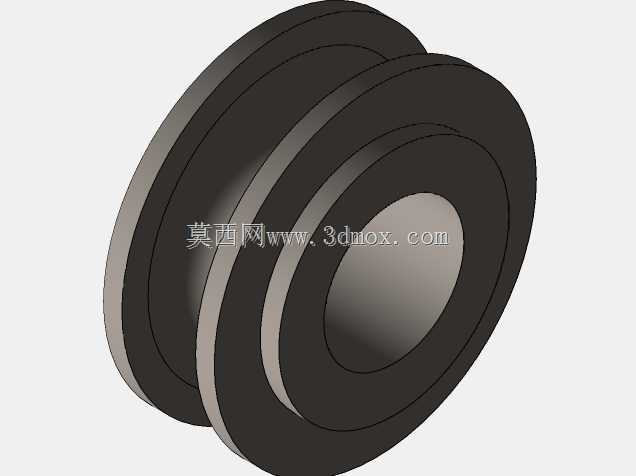

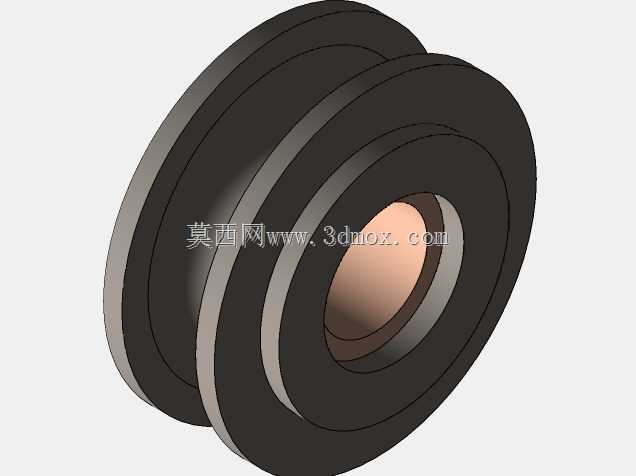

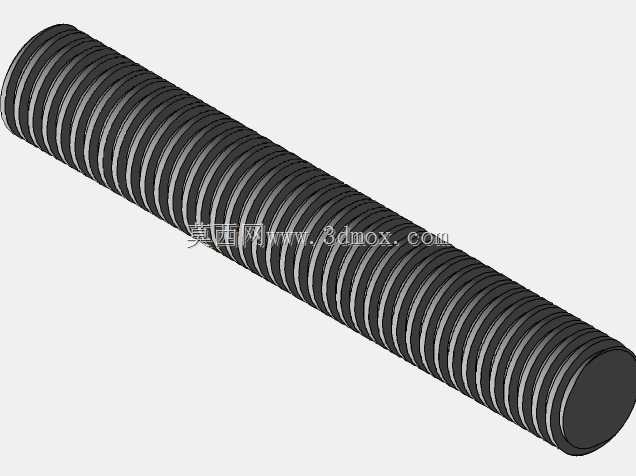

　　从安装边界和外形尺寸来看，整个绞车不含外伸安全钩的主体长度控制在320mm以内，宽度180mm，高度210mm，安装底座的孔位间距按照通用工业锚点的标准间距设计，不需要额外做转接板即可直接固定在现有作业平台的预留安装位上。卷筒的容绳量按照30米直径5mm的镀锌钢缆设计，钢缆出绳口做了圆弧导向结构，避免钢缆收放过程中出现锐角切割损伤。壳体侧面预留了润滑油注油孔，日常维护不需要拆解整个壳体，即可完成齿轮组和棘轮机构的润滑保养，降低现场维护的操作难度。

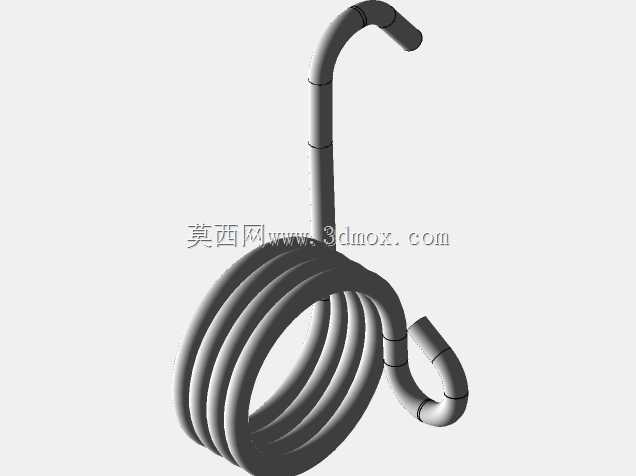

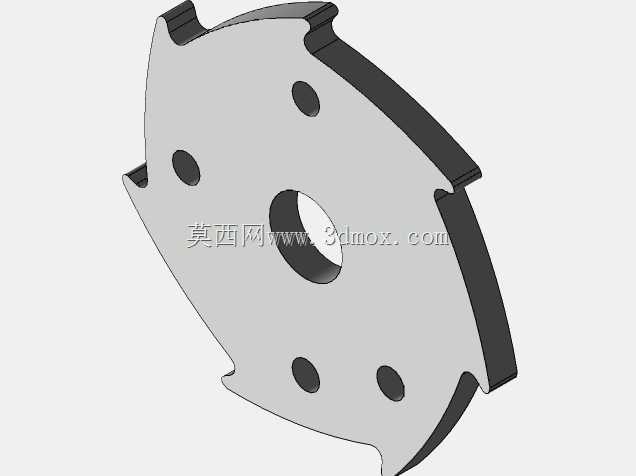

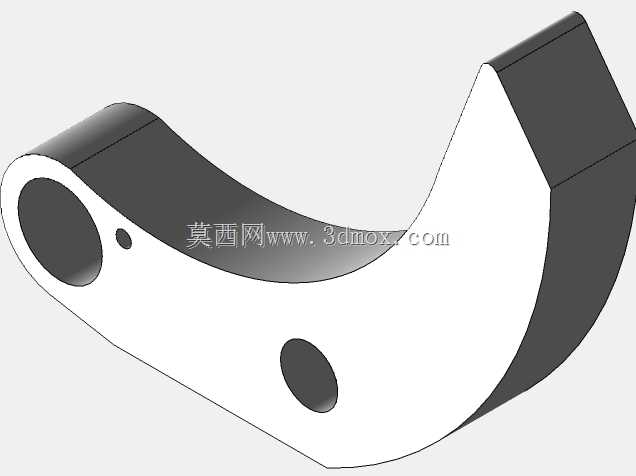

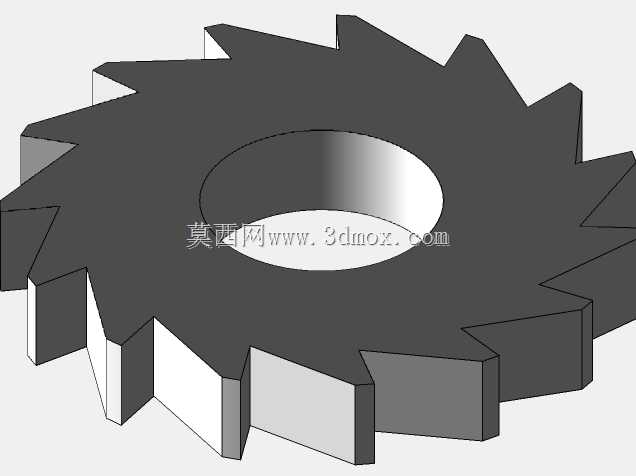

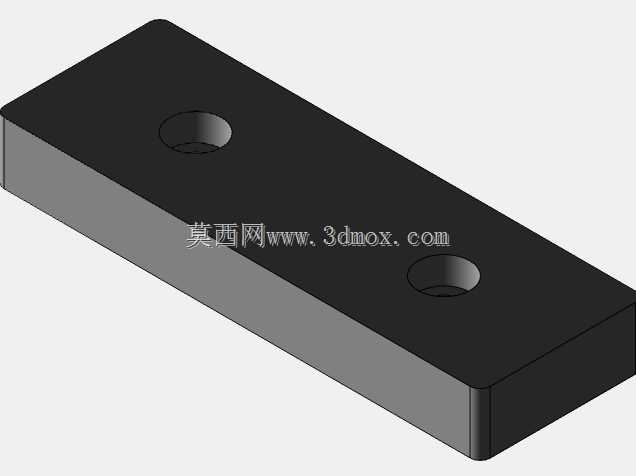

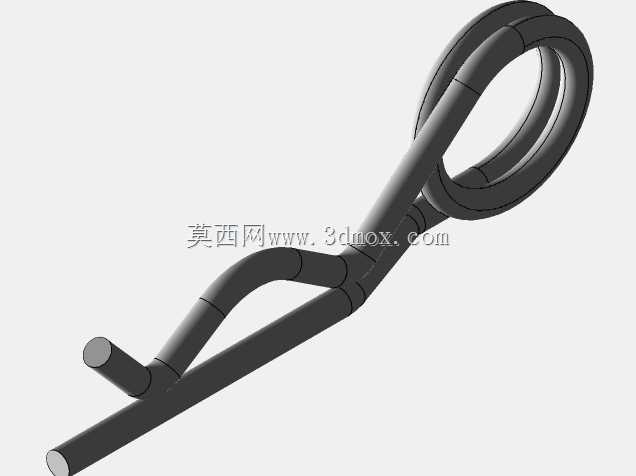

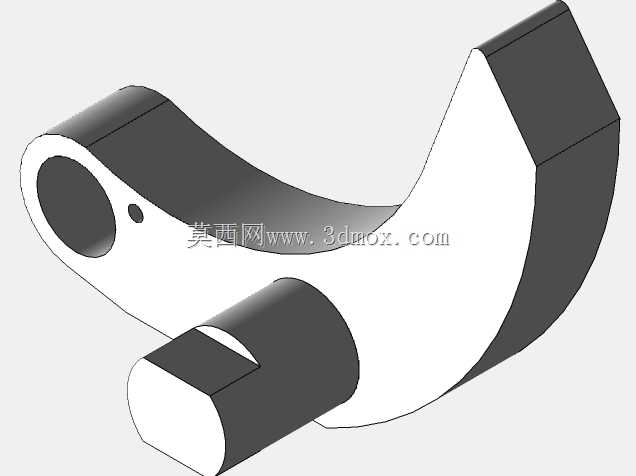

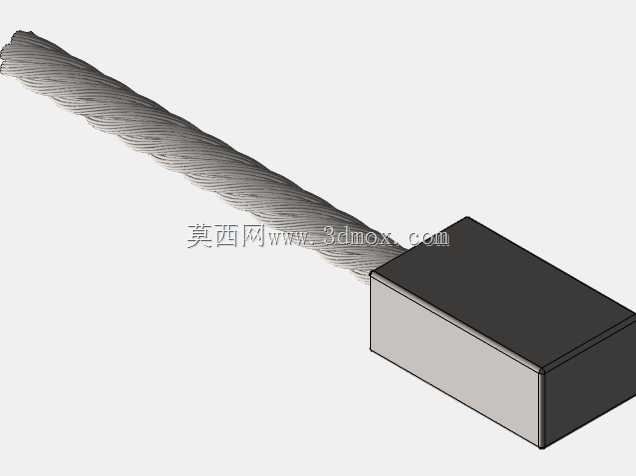

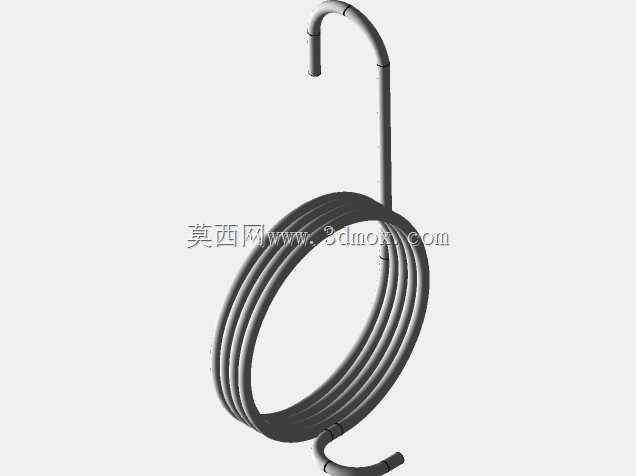

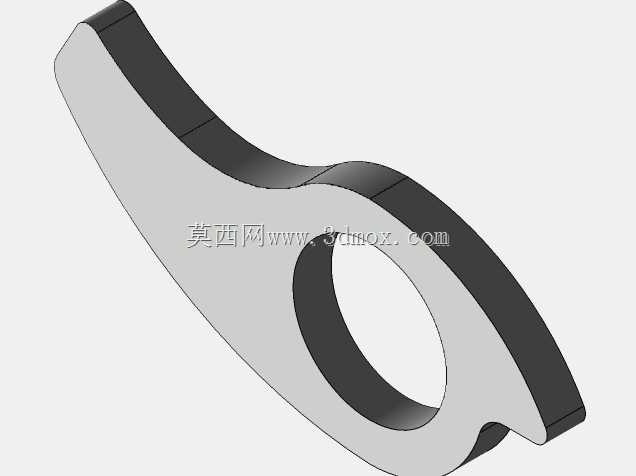

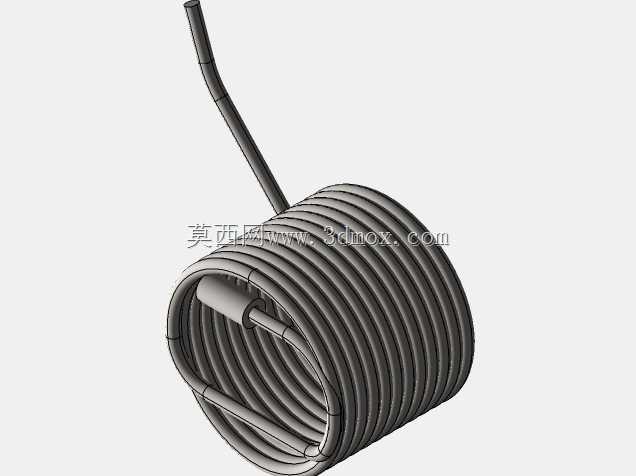

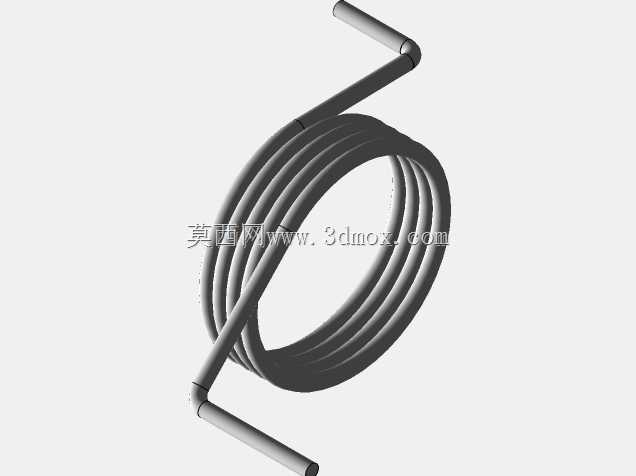

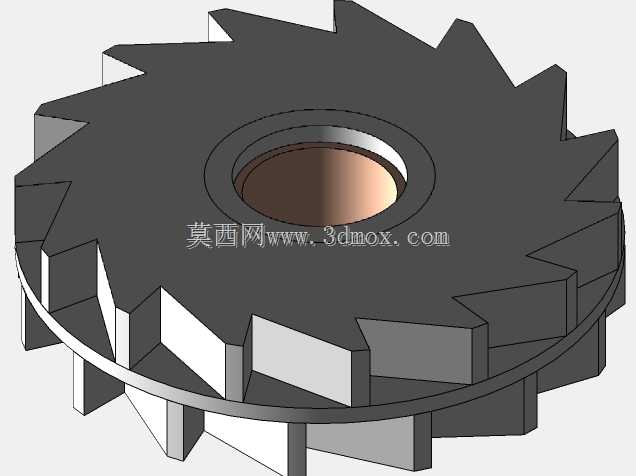

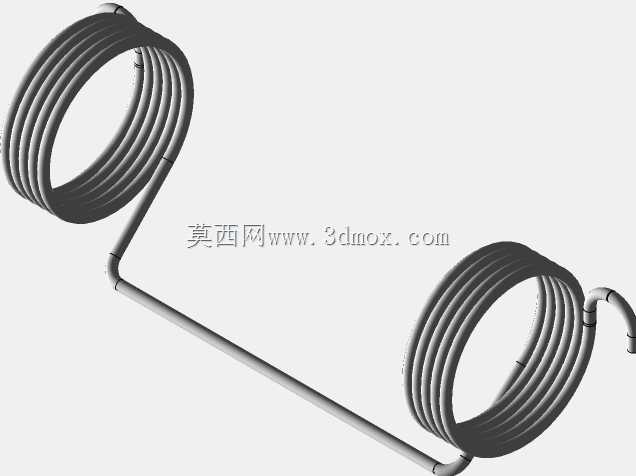

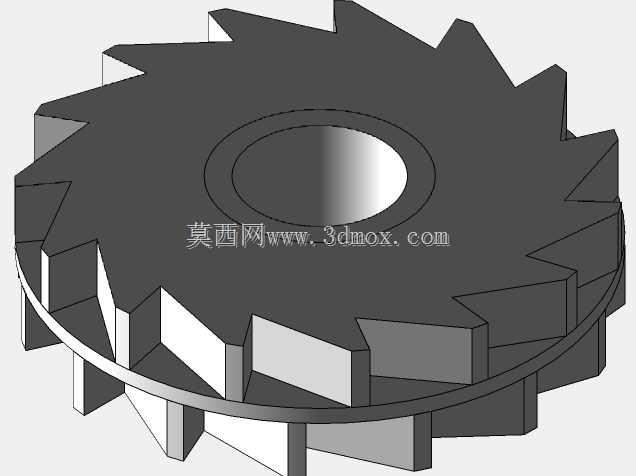

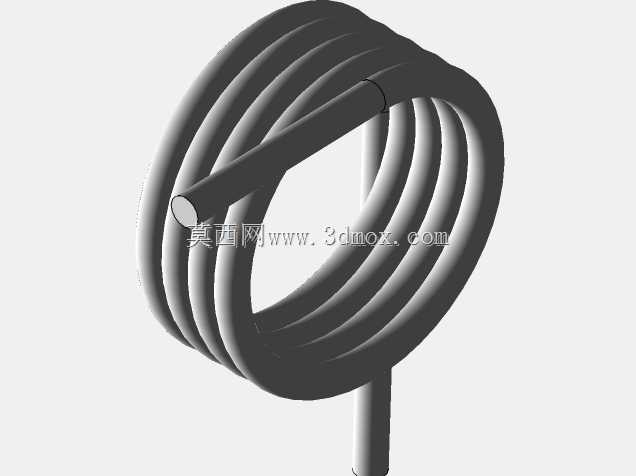

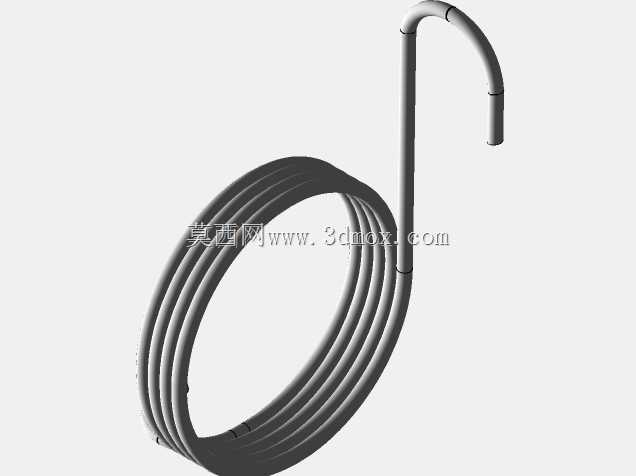

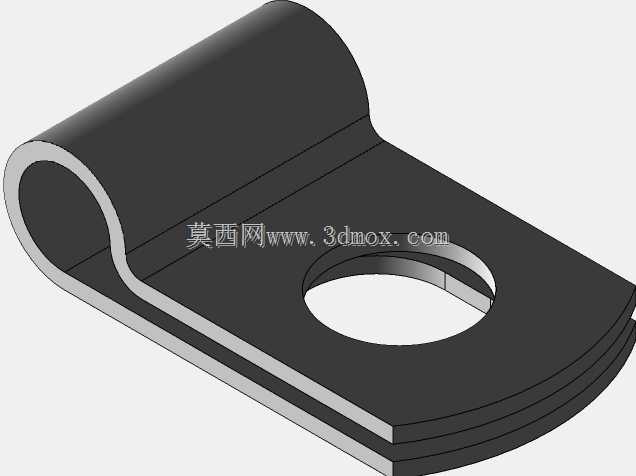

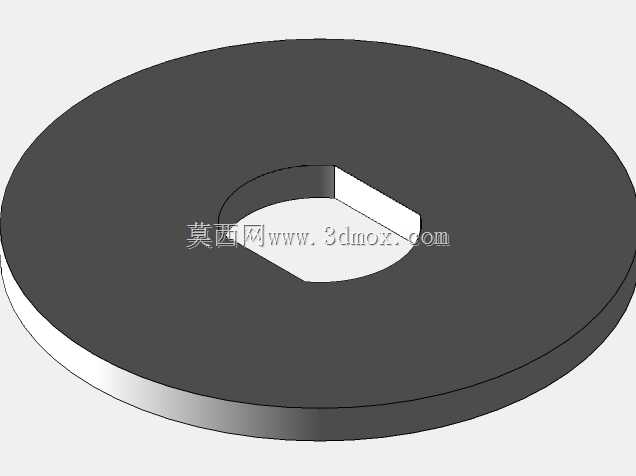

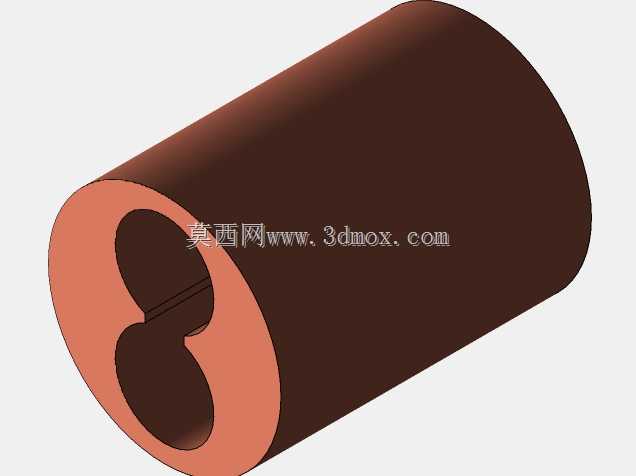

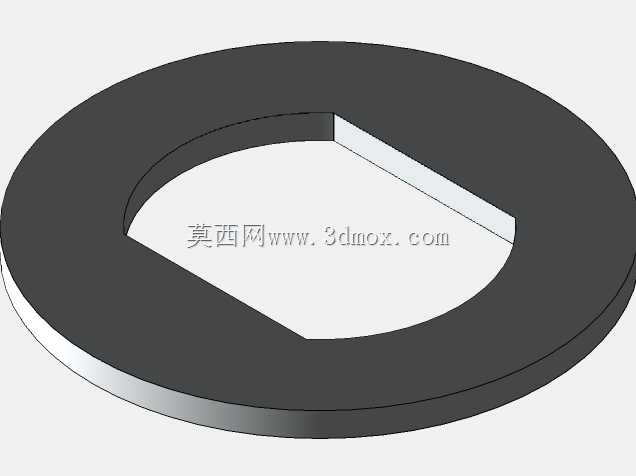

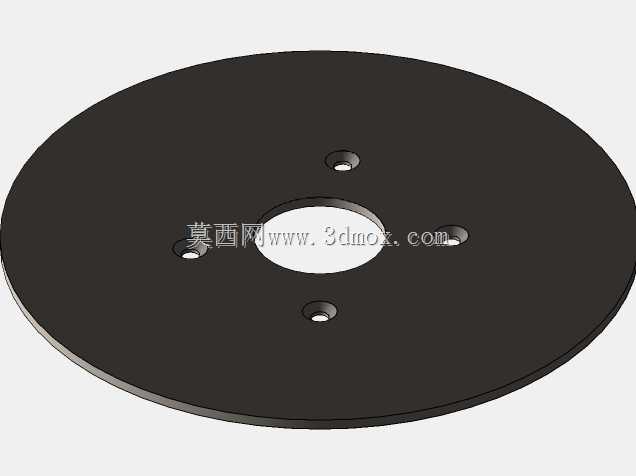

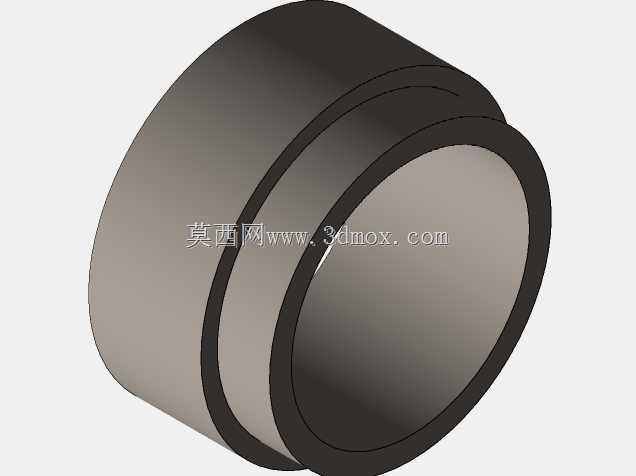

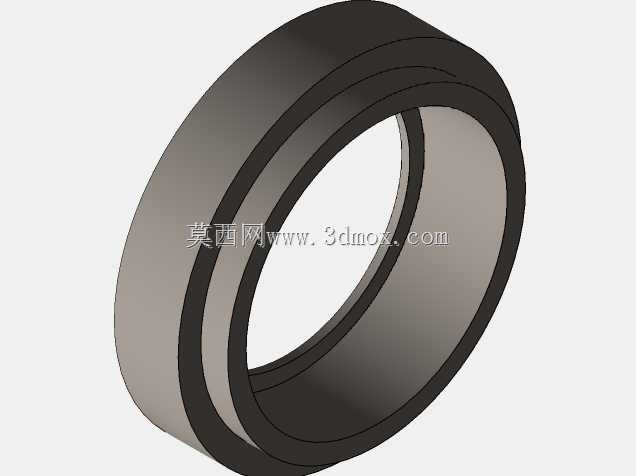

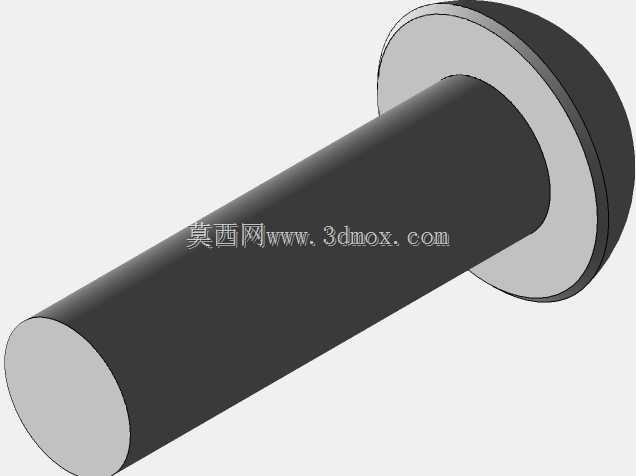

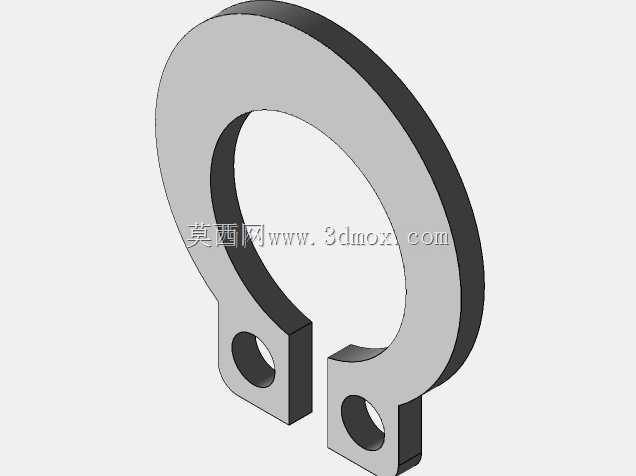

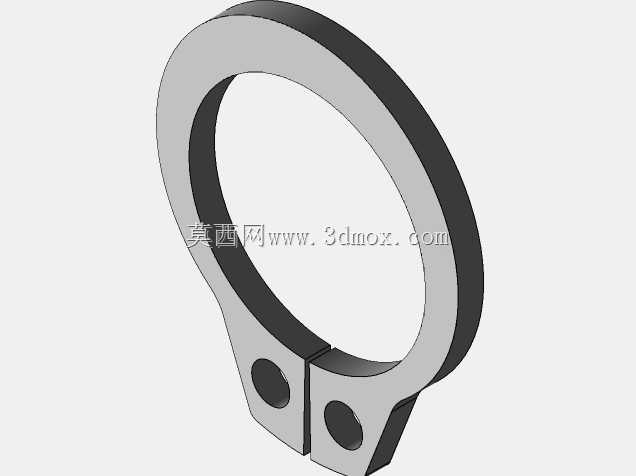

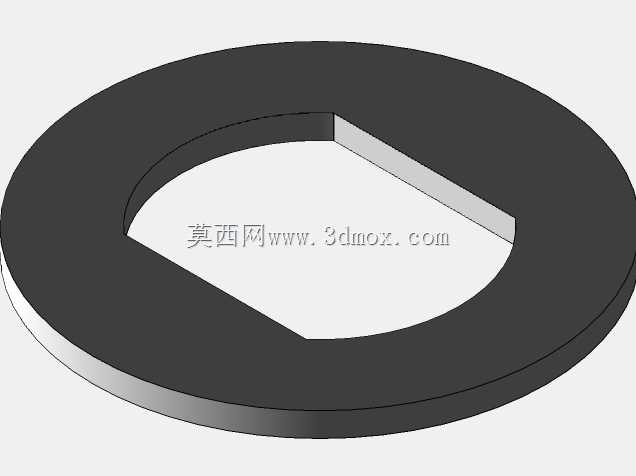

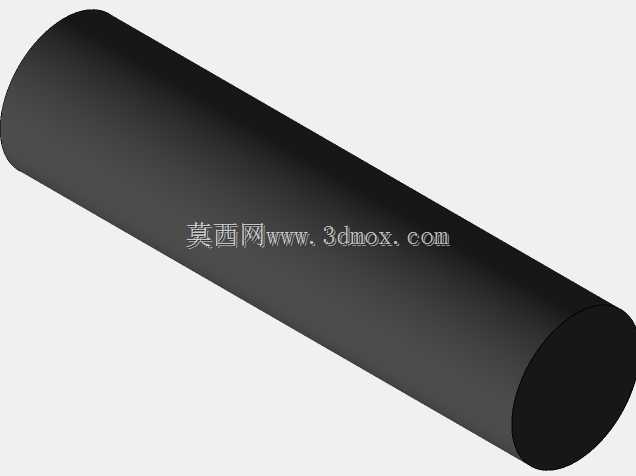

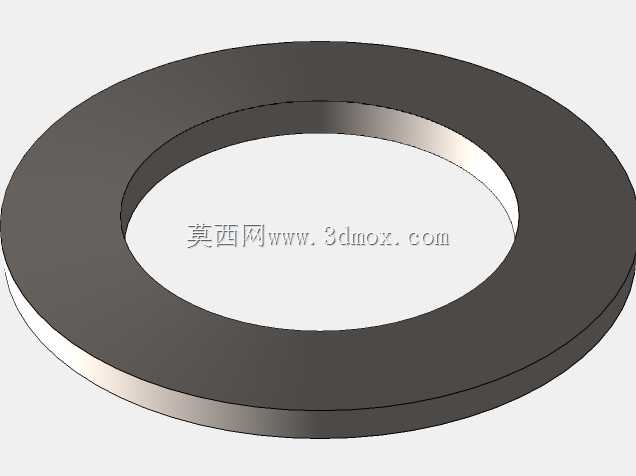

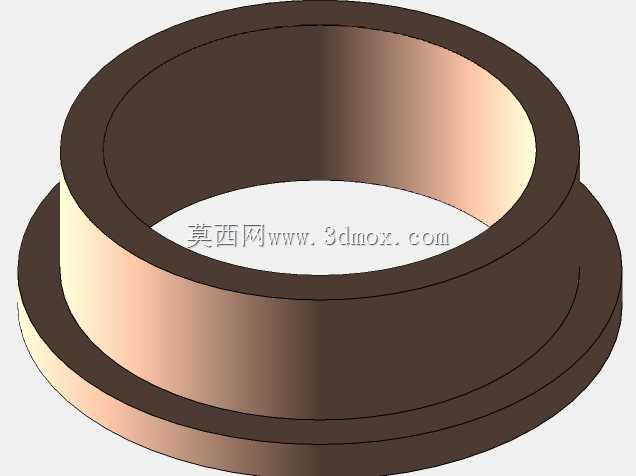

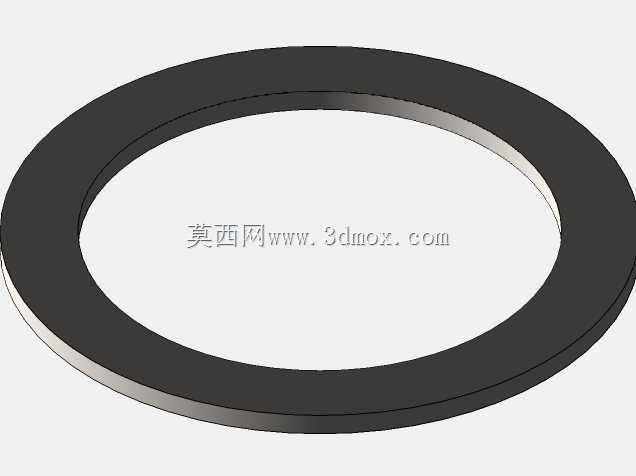

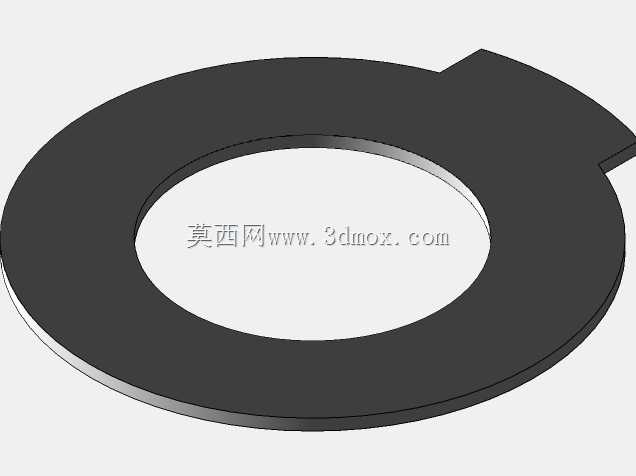

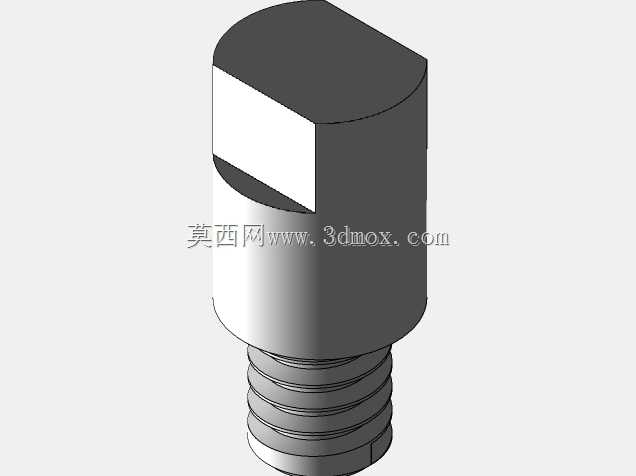

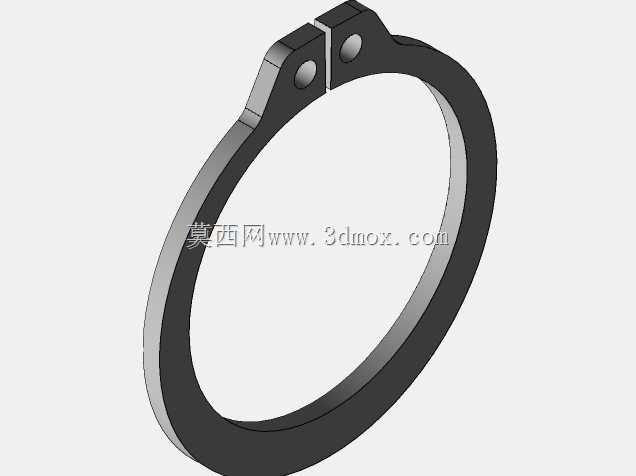

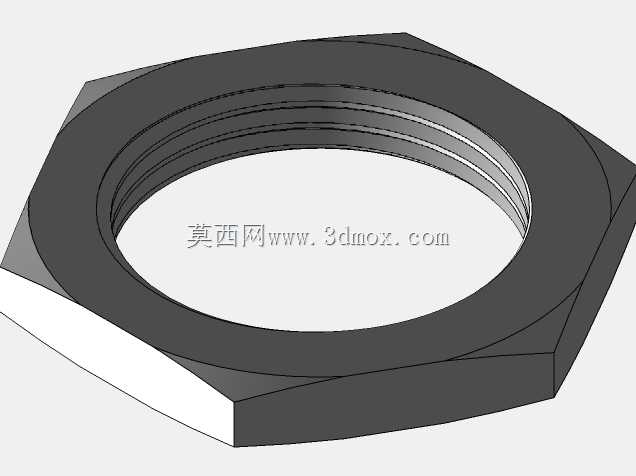

　　实际结构建模过程中，所有齿轮的模数、齿宽都按照手动起重设备的强度标准做参数化设计，棘轮的齿形采用不对称梯形齿，承载面的角度设计成可以最大化分散卡爪冲击载荷的角度，避免重载锁止时出现齿根断裂的问题。卡爪的回位弹簧采用双弹簧冗余设计，即使其中一根弹簧出现疲劳失效，另一根弹簧依然可以保证卡爪可靠卡入棘轮齿槽，不会出现锁止失效的风险。钢缆和卷筒的固定端采用压板式锁紧结构，相比传统的穿孔打结固定方式，压板锁紧可以让钢缆的受力更均匀，不会出现钢缆在固定端出现应力集中断裂的问题。
