三星SP M220商用办公投影设备结构设计

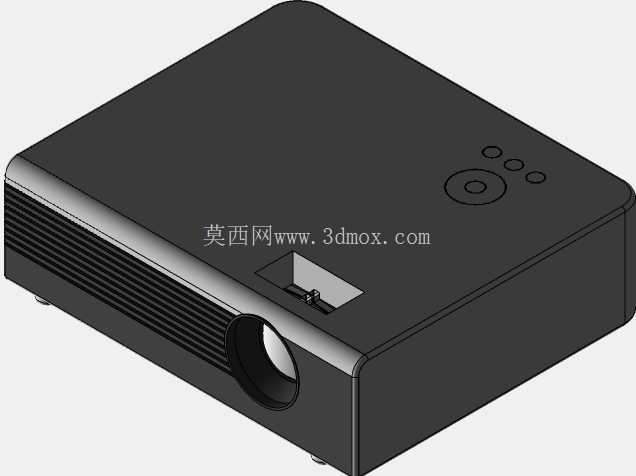

　　这款投影设备的三维结构还原，完全围绕实际商用场景的安装与使用需求展开，先从日常部署的边界条件说起，多数中小型会议室的吊装支架承重上限在5kg以内，桌面摆放时预留的设备区深度通常不超过30cm，这款设备的整体轮廓做了扁平化方正处理，机身厚度控制在8cm区间，长宽尺寸适配常规会议桌的设备摆放位，吊装时四个角的隐藏式安装螺孔位置做了加强筋结构，避免长期悬挂出现壳体形变。从功能布局来看，镜头模组设置在机身正面偏左位置，这个位置的设计考量是桌面摆放时不会被居中放置的笔记本电脑遮挡投射光路，吊装时通过支架翻转后镜头位置刚好对应幕布的水平居中基准，镜头周边做了1.5mm的凸边防护，避免日常清洁或者移动设备时刮花镜头镀膜。

　　机身侧面的通风格栅采用横向密齿结构，进风侧对应内部光机模组的散热鳍片位置，出风侧设置在机身尾部，热风排出方向避开使用者常坐的会议桌正面区域，格栅的齿片倾斜角度做了优化，既能保证通风量满足光机长时间工作的散热需求，又能阻挡日常使用中飘落的纸屑、灰尘直接进入机身内部，减少后期维护的清理频次。机身顶面的操控按键做了内凹式布局，按键高度低于顶面壳体0.8mm，避免设备叠放或者桌面放置时被误触，按键的排布逻辑对应常用的功能操作，电源键做了直径差异化处理，和功能调节键形成触感区分，不用目视就能完成基础操作。

　　机身尾部的接口区域做了下沉式设计，所有接线插入后接头部分不会突出机身尾部轮廓，贴墙摆放时不需要额外预留接线的避让空间，接口周边的壳体做了加厚处理，频繁插拔线材时不会出现接口松脱的问题。从结构设计的思路来看，整个壳体采用上下分模的结构，拼接缝设置在机身侧面的棱线位置，日常使用中不会直接看到拼接缝隙，兼顾外观整洁度和装配便利性，内部的光机、电源板、驱动板的安装柱位都做了十字筋加强，运输过程中的震动不会导致板件移位，镜头模组的安装位设置了微调余量，装配时可以校准光轴偏移，保证投射画面的边缘清晰度均匀。

　　在实际应用场景中，这类设备除了固定安装在中小型会议室外，也经常需要在不同会议室、培训场地之间移动使用，机身底部的四个防滑脚垫做了软质橡胶材质，摩擦力足够在光滑的会议桌面上放置时不会轻易滑动，脚垫高度预留了3mm的底部进风空间，保证桌面摆放时底部的辅助进风通道通畅，不会因为贴合桌面导致散热效率下降。设备的投射比适配常规40-100英寸的幕布尺寸，在2.5米到3.5米的投放距离下就能满足多数中小型会议室的画面尺寸需求，不需要额外占用过多的会议室纵深空间，机身内部的扬声器出声孔设置在正面格栅区域，正对观看方向，小型会议场景下不需要外接音响就能满足基础的声音播放需求。从建模还原的细节来看，各个部件的装配间隙都按照实际量产的公差要求做了预留，壳体的壁厚控制在2mm均匀区间，没有出现壁厚突变导致的注塑缺陷风险，所有的卡扣、螺柱位置都对应实际量产的结构设计，能够直接用于结构参考、装配干涉校验，也能作为办公场景设备布局的三维占位模型使用，帮助设计师在做会议室智能化布局时提前核算设备安装位置、投射光路的避让空间，避免后期装修完成后出现光路遮挡、安装空间不足的问题。
