网件JGS524二十四口以太网交换机结构

在中小规模办公组网、校园实验室网络搭建、工业车间设备组网这类场景里，接入层交换机的端口密度、安装适配性、结构可靠性直接决定了布线效率与后期运维成本，网件这款24端口以太网交换机的三维结构设计，刚好贴合这类固定接入场景的实际使用需求。从实际用途来看，这款设备主要承担局域网内终端设备的有线网络接入功能，24个RJ45端口可以同时接驳台式电脑、网络打印机、工控机、无线AP、IP摄像头等多种网络终端，满足单区域内多设备的千兆网络接入需求，不需要额外堆叠扩展设备就能覆盖常规办公区、小型机房的接入端口需求。

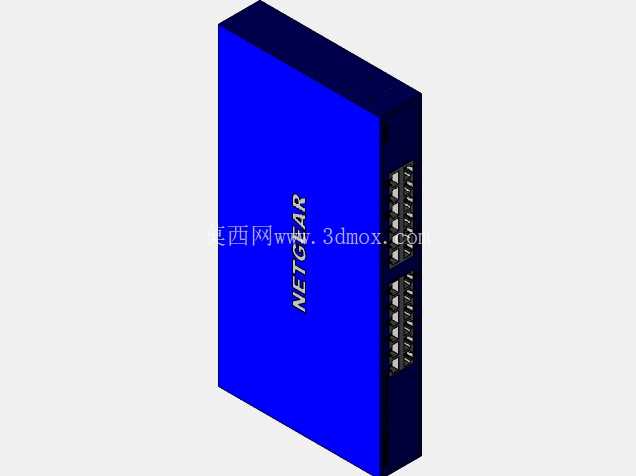

从功能特性对应的结构设计来看，机身采用立式长方体布局，这种设计首先考虑到了桌面放置的空间占用问题，相比卧式同端口数交换机，立式摆放的底座占地面积更小，在工位桌面、弱电间小型置物架上放置时不会挤占过多周边空间，同时立式结构让端口全部排布在机身单侧的上下两个区域，上下各12个端口的排布方式，让布线时网线可以分上下两束梳理，不会出现所有网线挤在同一水平面上导致的线缆弯折、端口插拔干涉问题，运维人员插拔某一端口网线时不会碰到相邻端口的线缆，故障排查时的端口识别效率也更高。机身正面采用平整的蓝色面板设计，没有多余的凸起结构，面板上的品牌标识采用凹陷丝印工艺，既保留了品牌识别性，又不会因为长期擦拭、积灰导致标识脱落，面板边缘做了小半径圆角处理，避免安装、搬运过程中锐角划伤施工人员。

从设计思路上看，这款交换机的结构完全偏向实用化，没有冗余的装饰性结构，机身外壳采用薄钢板冲压成型，兼顾结构强度与整机重量控制，外壳的拼接处采用卡扣加少量固定螺丝的连接方式，后期需要清理内部积灰、更换散热组件时，不需要拆解大量螺丝就能打开外壳，降低运维拆解难度。机身侧面预留了自然散热的通风缝隙，没有设计额外的散热风扇，这种无风扇结构一方面可以降低设备运行时的噪音，适合在办公区、安静的实验室环境部署，另一方面也减少了风扇故障带来的设备宕机风险，依靠金属外壳的被动散热就能满足24口千兆交换机满负载运行时的散热需求。

从外形尺寸与安装边界来看，这款设备的三维尺寸适配常规的桌面放置场景，机身厚度控制在较小范围内，即使是在弱电间的小型壁挂支架上安装，也不会因为厚度过大导致支架承重超标，机身底部设计了防滑胶垫的安装位，立式放置时胶垫可以增大与接触面的摩擦力，避免被网线拖拽导致设备移位，同时机身背部预留了标准挂孔，支持壁挂安装方式，在空间狭小的车间、弱电井场景下，可以直接固定在墙面，不需要额外配置置物托盘。端口区域的结构设计做了插拔余量预留，每个RJ45端口周围都留出了足够的手指操作空间，即使是带屏蔽壳的粗网线水晶头，插拔时也不会和相邻端口产生干涉，端口内部的结构件做了加强设计，多次插拔水晶头也不会出现端口松脱、接触不良的问题。

在实际组网部署中，这种24端口接入交换机通常会放置在楼层弱电间或者办公区的网络机柜下层，这款设备的结构设计也兼顾了机柜安装的适配性，虽然标配是桌面放置形态，但机身的安装孔位可以配合简易托架安装在标准19英寸机柜内，不需要额外定制转接配件。机身的电源接口设计在端口同侧的边缘位置，电源线插接后不会遮挡网线端口，线缆梳理时电源线和网线可以分两侧走线，减少强电对网线信号的干扰。整体结构没有采用易损坏的薄壁塑料结构，所有受力位置都做了加强筋设计，搬运、安装过程中轻微的磕碰不会导致外壳变形、端口错位，完全符合商用网络设备的结构可靠性要求。
