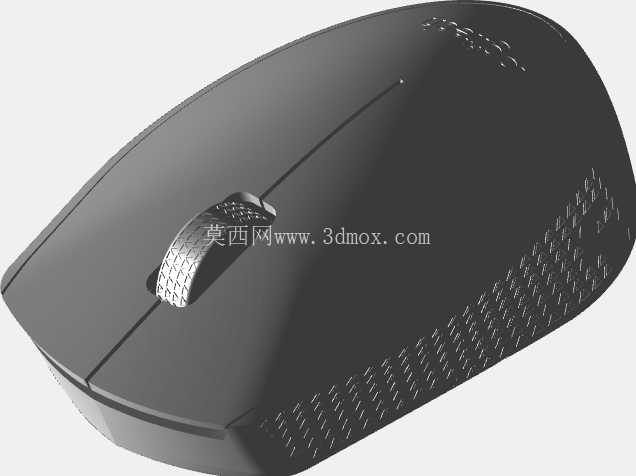

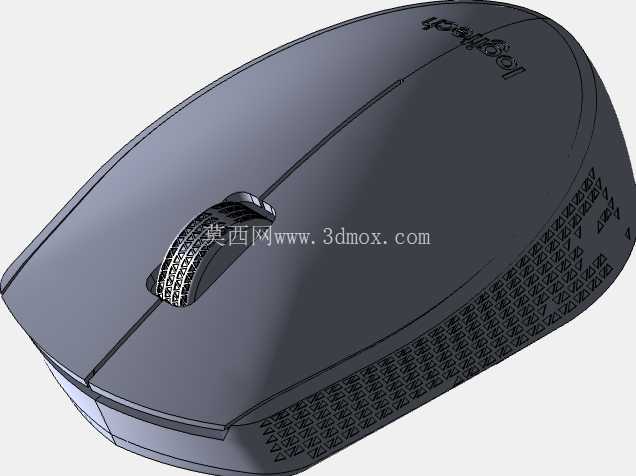

罗技M170无线鼠标曲面结构设计

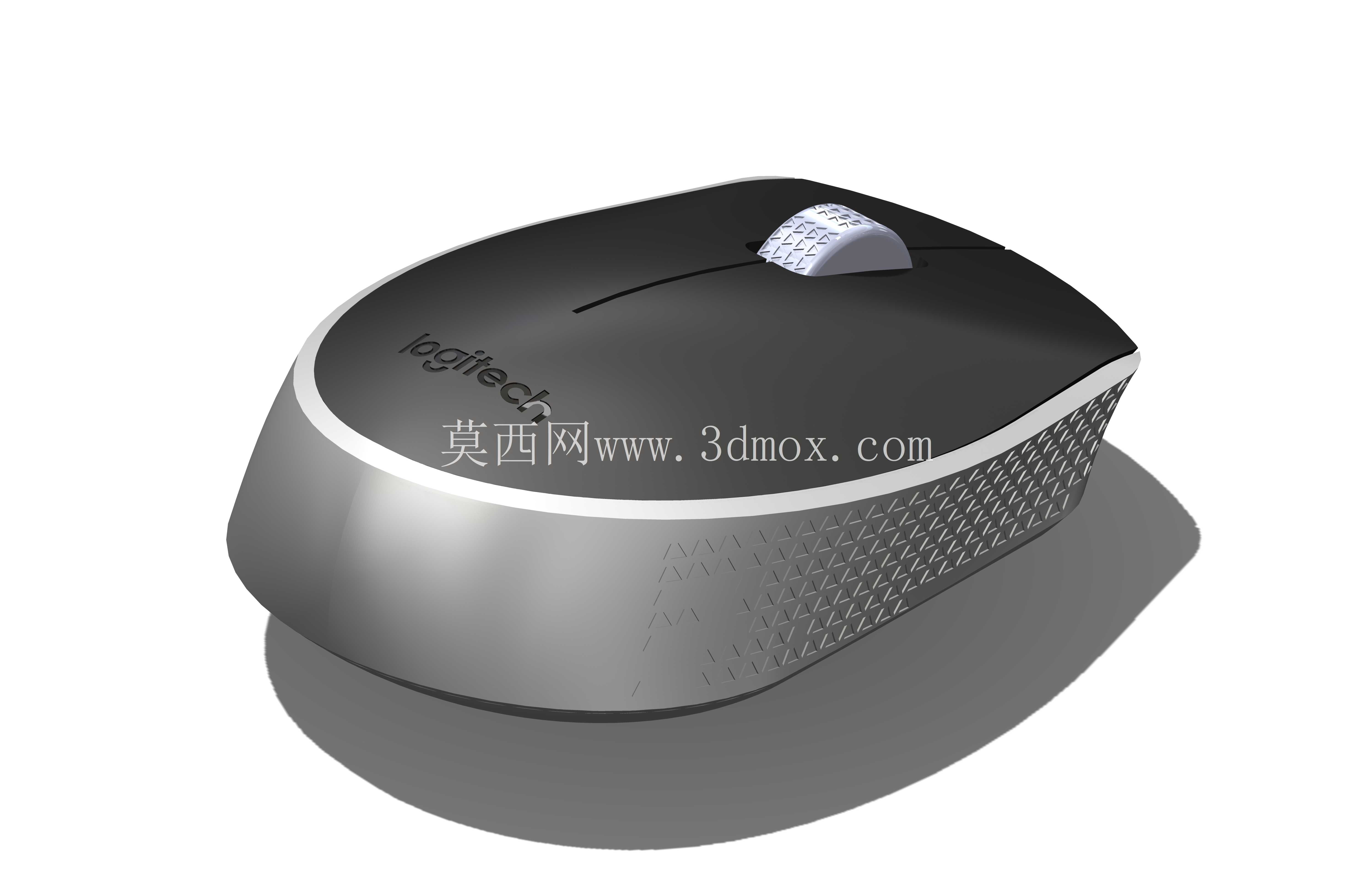

　　日常办公场景下，无线鼠标是桌面人机交互的核心外设之一，这款罗技M170的三维结构还原，完全围绕实际使用中的握持体验、功能落地与装配逻辑展开。从结构设计的角度看，首先要明确的是该款鼠标的适配人群为常规办公用户，因此整体外形尺寸控制在掌心可完全承托的范围，上盖曲面的弧度经过反复调整，贴合手掌自然放松状态下的掌根曲线，避免长时间使用出现腕部悬空的疲劳感。侧面的三角形纹理握持区域并非装饰性设计，纹理的凸起高度、排布密度都经过实际握持测试，既能够增加手指与壳体的摩擦力，避免手汗状态下打滑，又不会因为纹理过深硌手影响使用触感。

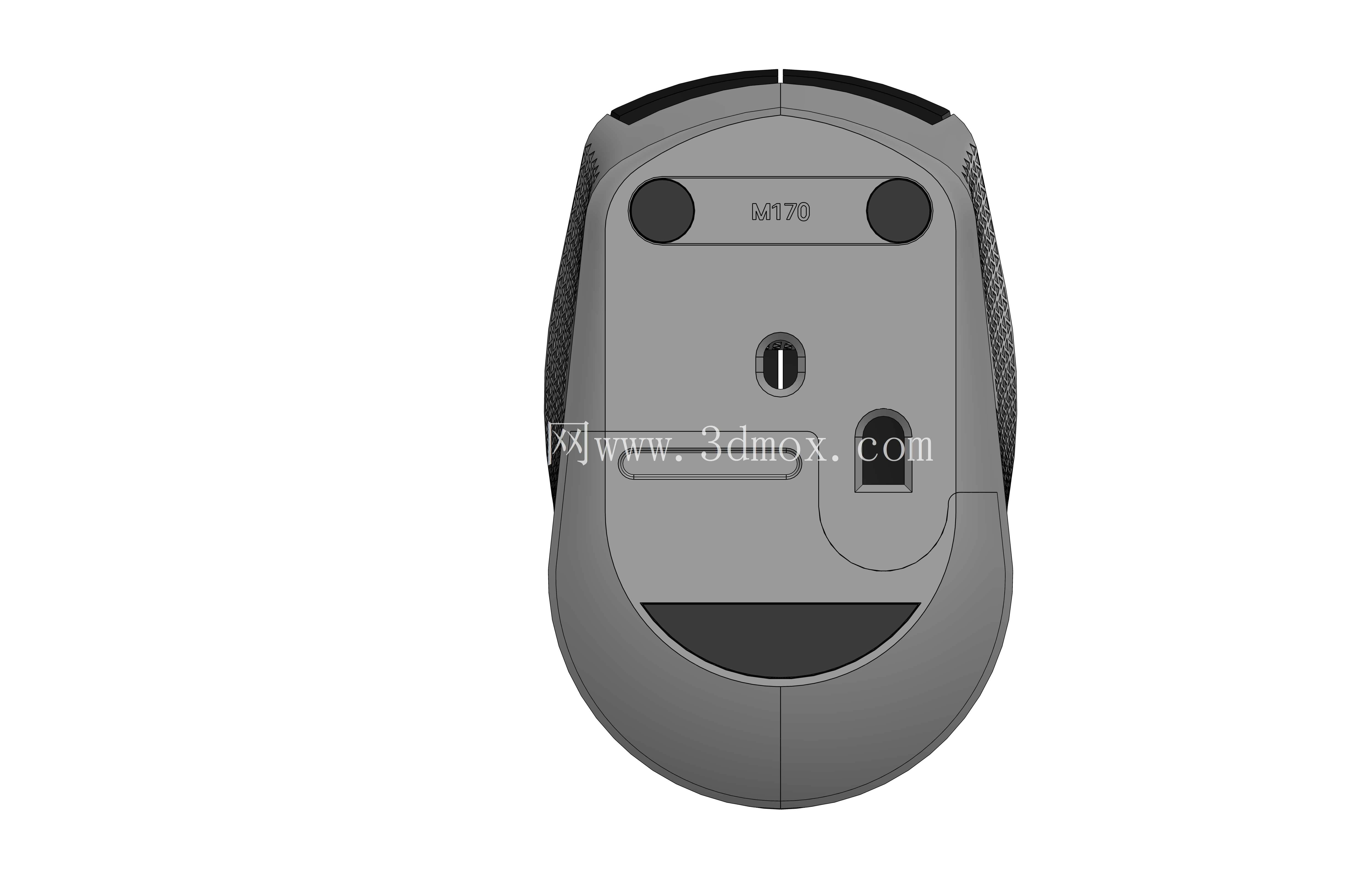

　　滚轮部分的表面纹理做了细密的齿状处理，滚动时的阻尼反馈结构在模型中预留了对应的安装空间，滚轮支架的卡位与上盖的开孔边界完全对齐，保证滚动过程中不会出现偏移卡滞。左右按键的分割线采用曲面切割工艺，分割缝隙的宽度控制在装配公差允许的最小范围，既保证按键按压时的活动行程不受壳体干涉，又能避免缝隙过大进灰影响内部元件寿命。底壳部分预留了传感器安装座、电池仓的完整空间，传感器安装位的平面度要求在结构设计中做了明确的限位，保证光学传感器与桌面的距离处于最佳识别区间，不会因为壳体变形导致光标定位漂移。电池仓的卡位结构设计兼顾了电池取放的便利性与仓盖闭合后的贴合度，仓盖与底壳的配合间隙均匀，闭合后无凸起错位。

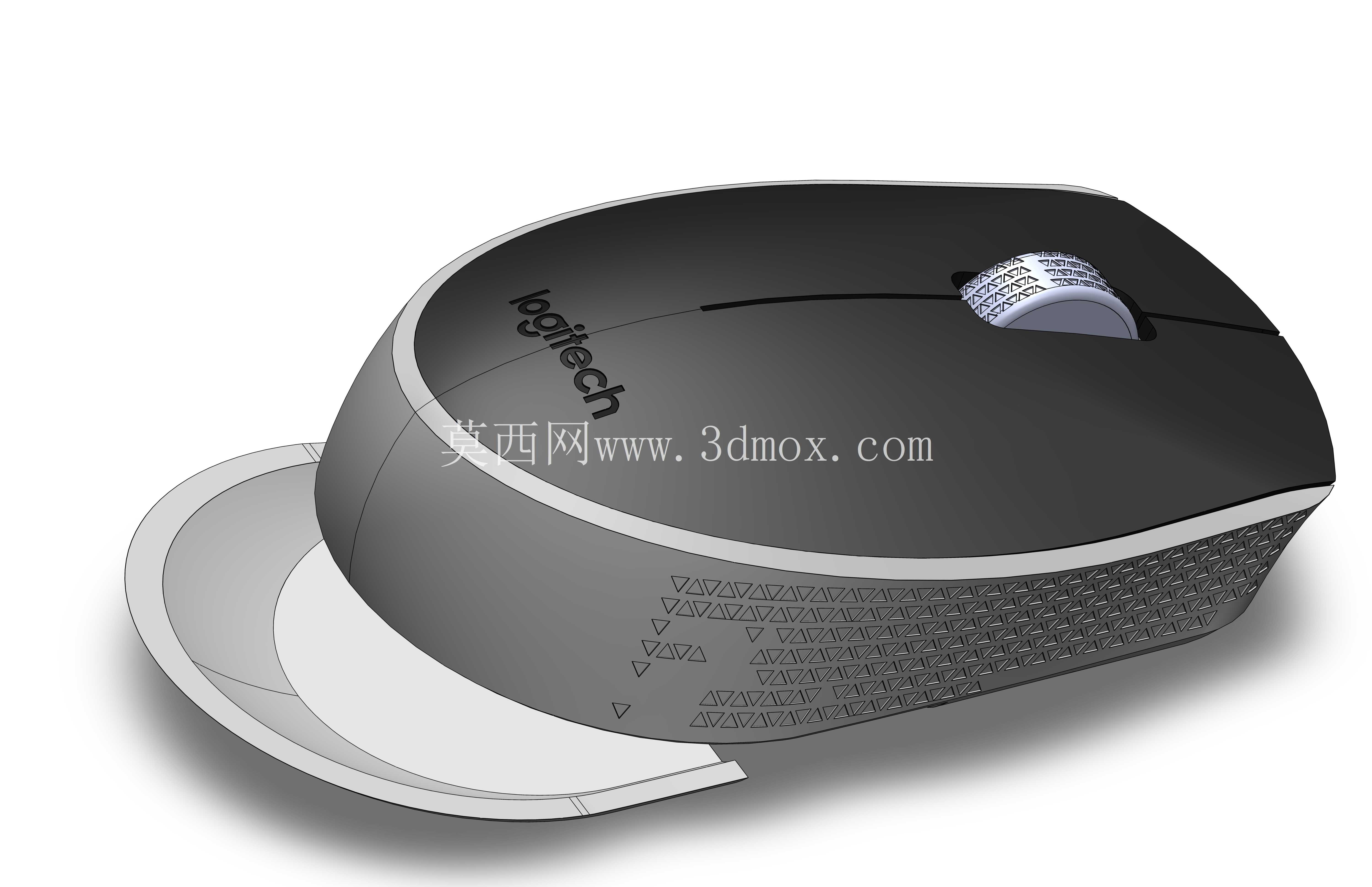

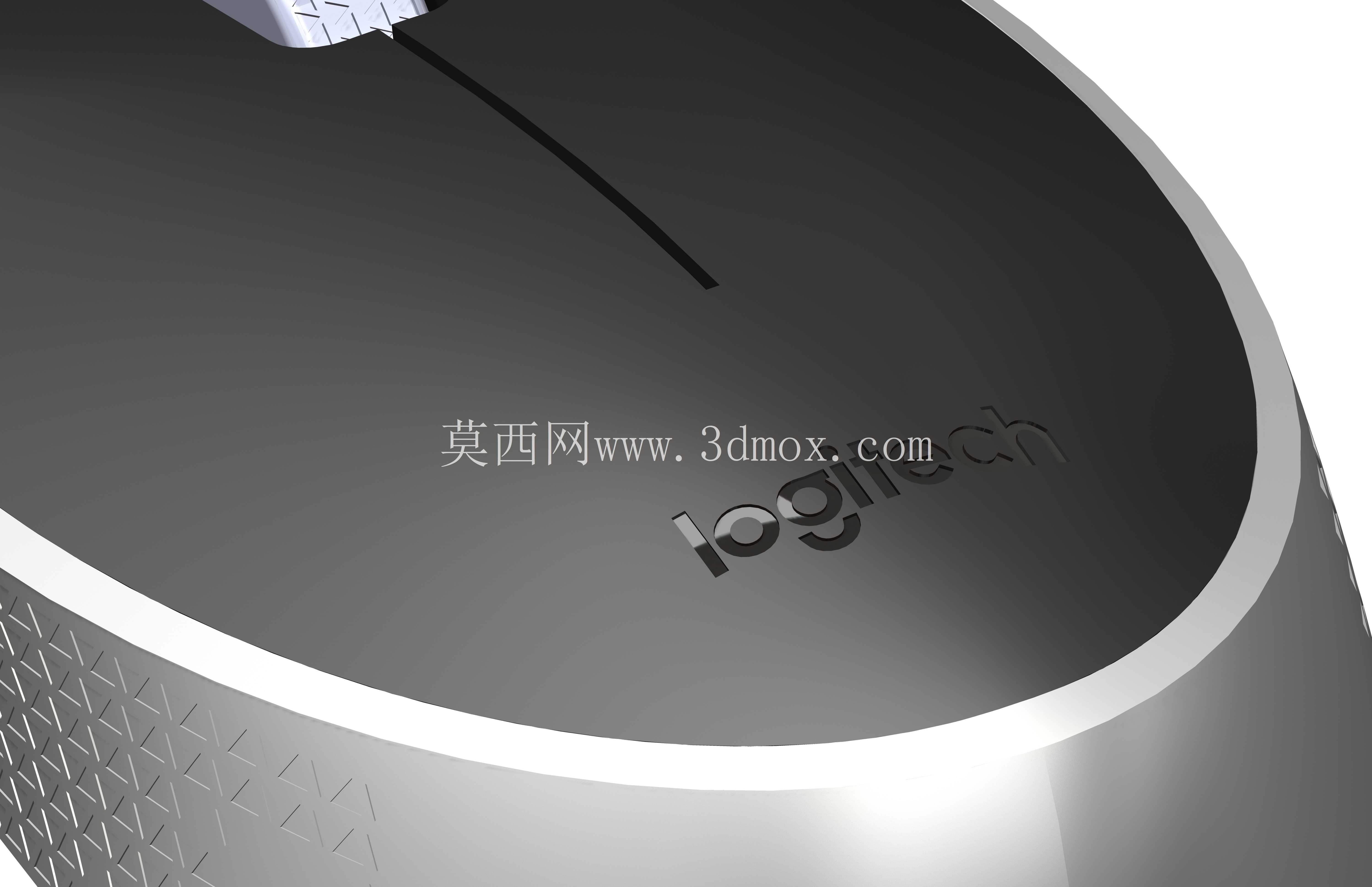

　　上盖表面的品牌标识采用曲面凹陷切割的方式实现，标识区域的曲面与上盖整体曲率完全连续，不会出现突兀的棱角破坏握持手感。整个建模过程围绕自由曲面的连续性控制展开，上盖与侧裙的衔接处做了G2连续的曲面过渡，避免出现棱线割裂整体手感，同时在曲面拆分时充分考虑了注塑生产的拔模角度，所有壳体的外观面都预留了足够的拔模斜度，不会出现生产时的粘模问题。从装配逻辑上看，上下壳体的卡扣位置分布在壳体四周的隐藏区域，卡扣的扣合量经过测算，既保证日常使用不会出现壳体松垮异响，又能在维修拆解时不会轻易断裂。鼠标前端的无线接收器收纳位也在底壳结构中做了对应的卡位设计，收纳时接收器不会因为晃动脱落，取放时只需轻推即可弹出。

　　整个模型的结构拆分完全按照实际量产的零件逻辑划分，上盖、按键、滚轮、底壳、电池仓盖各自为独立的零件单元，零件之间的配合边界清晰，干涉检查全部完成，可直接用于结构验证、外观手板制作或者同类产品的设计参考。对于从事外设结构设计的工程师来说，该模型完整还原了入门级无线办公鼠标的全部结构细节，从曲面造型的曲率控制到内部元件的安装限位，再到零件之间的配合公差预留，都能作为同类型产品设计的参考样本，尤其是人体工学曲面的构建逻辑、侧裙纹理的参数化排布方式、按键分割线的曲面处理技巧，都具备实际的工程参考价值。在建模过程中，曲面填充、边界混合等命令的运用完全围绕实际曲面的光顺性要求展开，所有外观面的曲率梳检查都达到连续无突变的状态，避免后续渲染或者手板制作时出现表面凹凸不平的问题。
