SpaceX龙载人太空舱外观结构三维数模

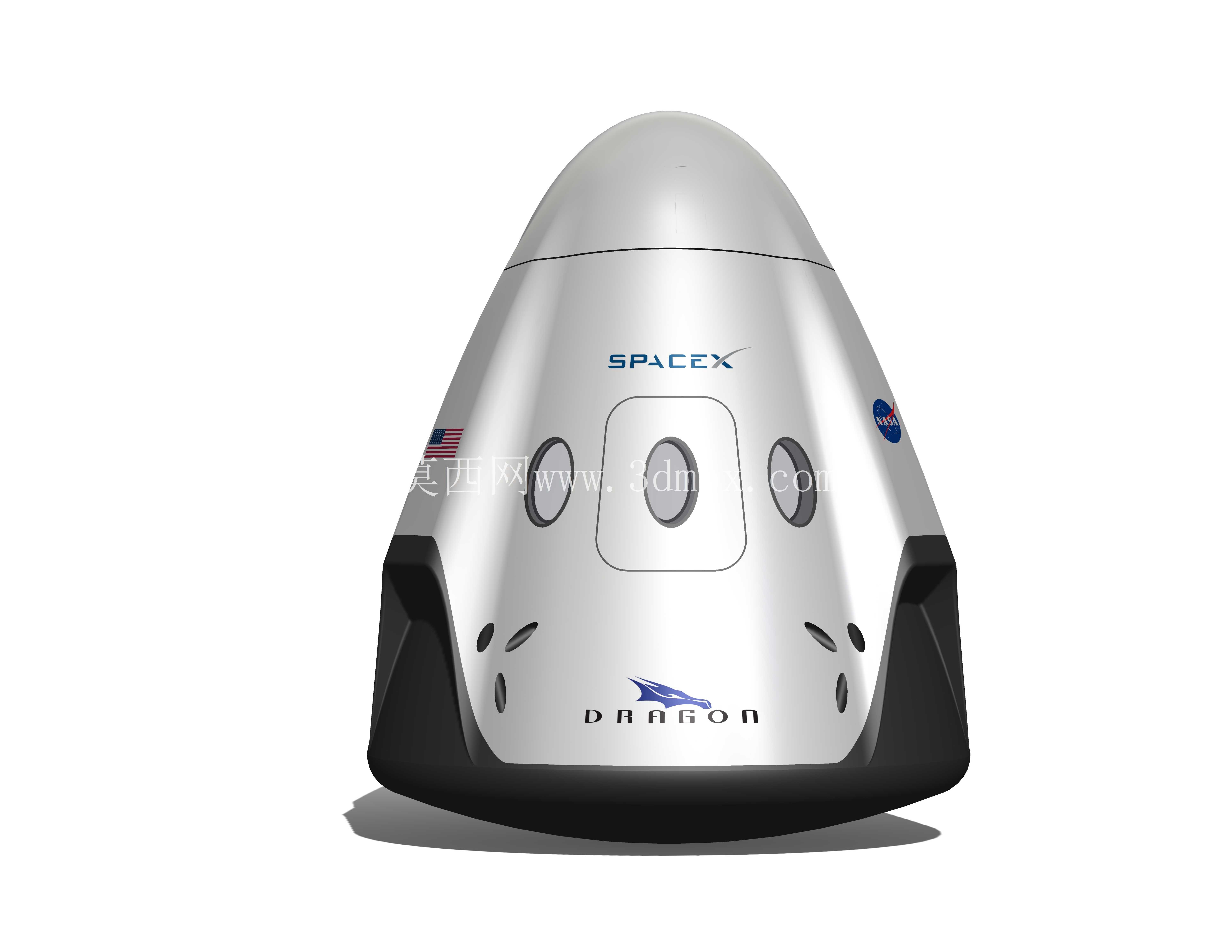

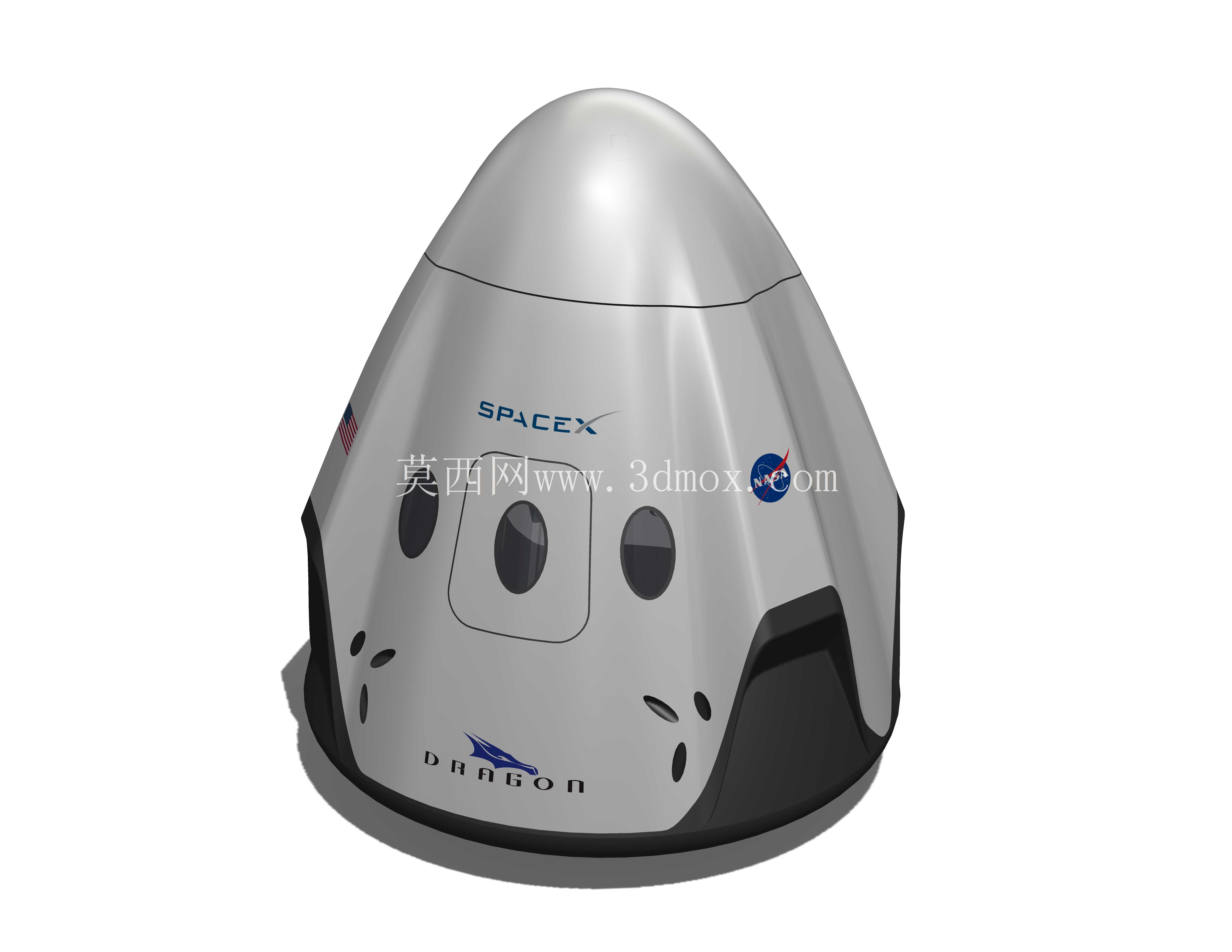

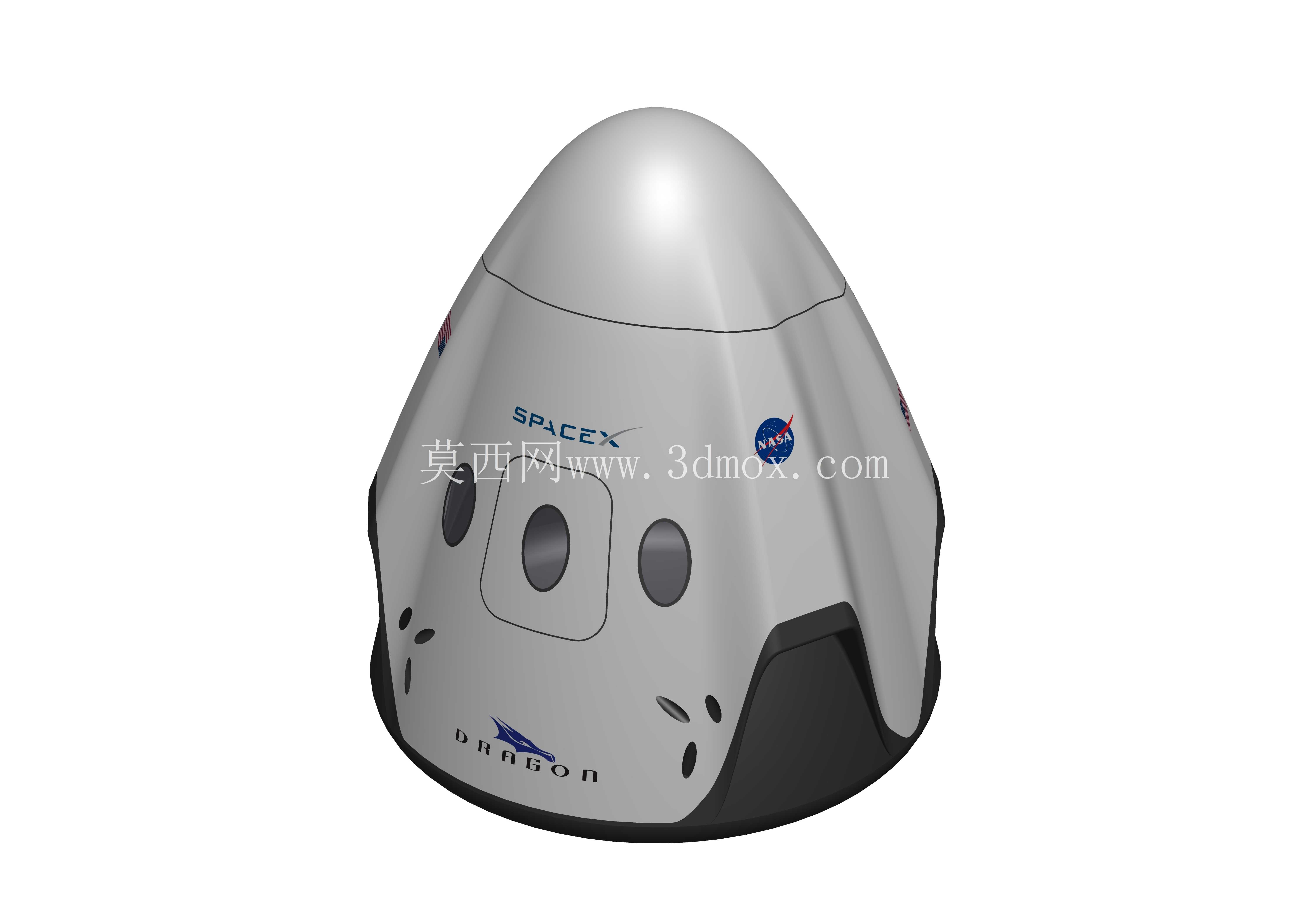

该模型还原的载人太空舱，主要应用于近地轨道载人航天任务场景，承担天地往返人员运输、空间站乘员轮换、应急返回救生的核心用途，是当前商业航天领域主流的载人天地往返载具。从功能特性来看，模型完整复现了舱体外部的所有关键特征：大钝头锥形的返回舱主体构型，符合再入大气层阶段的气动减速需求，钝头设计可在再入过程中形成稳定的弓形激波，将大部分气动热阻隔在舱体之外，配合表面的热防护层安装位特征，可直观对应实际舱体的防热结构布局。舱体正面的舷窗开孔、对接机构安装基准面、侧壁的姿控喷管预留位、尾部的服务舱连接法兰边界，都按照实际产品的外部安装接口做了等比例还原，可用于航天科普展项的结构演示、航天主题文创产品的结构校核、相关专业课程的航天器构型教学演示场景。

设计思路上，模型采用曲面建模逻辑构建整体外形，首先以返回舱的气动外形理论点云为基准，搭建主体旋转曲面的骨架线，通过多段曲率连续的样条曲线勾勒出舱体从顶部锥段到侧壁直段再到底部大钝头的顺滑过渡轮廓，保证曲面G2连续，还原实际舱体的气动顺滑度，避免曲面折角带来的气动干扰问题。针对舱体表面的标识安装位、舷窗沉台、传感器开孔这些局部特征，采用曲面分割、加厚、切除的方式逐步细化，所有外部特征的位置度都参考公开的实物影像资料做了对齐，比如侧壁的国旗标识区、航天机构标识区的位置，舷窗的排布间距，都和实际产品的外部布局保持一致，没有做主观的构型改动。

外形尺寸与安装边界方面，模型按照1:1比例还原实际舱体的外部轮廓尺寸，舱体最大直径位置对应实际返回舱的最大外径，顶部对接面的直径、底部钝头的曲率半径都符合公开的产品参数边界，舱体尾部的连接端面预留了和服务舱对接的法兰安装面特征，端面的安装孔位排布按照实际对接机构的安装基准做了还原，可直接在该模型基础上拓展对接机构、服务舱的配套结构设计。舱体表面的舷窗沉台深度、外轮廓尺寸也符合实际舷窗的安装预留尺寸，若用于展项模型制作，可直接在该数模基础上拆分外壳零件，预留透明件的安装间隙，不需要额外做外形调整。姿控喷管的开孔位置分布在舱体锥段侧壁，每个喷管的安装面都做了法向垂直于舱体表面的基准面，可直接匹配喷管零件的安装定位，符合实际舱体姿控系统的推力方向布局要求。

在实际工程应用中，这类高精度的航天器外观数模，除了用于科普、教学场景外，也可作为航天主题VR/AR内容制作的基础资产，曲面质量满足实时渲染的面数优化需求，所有特征边界清晰，可直接做轻量化处理后导入交互引擎使用。对于结构设计从业者来说，该模型的曲面构建逻辑也具备参考价值，大曲率连续曲面的搭建方式、局部特征与主体曲面的融合处理方法，都可以复用到其他具备流线型外观需求的产品设计中，比如高速载具外壳、特种防护舱体的曲面设计工作。模型没有构建内部复杂的机载系统结构，重点聚焦外部气动外形与安装接口特征，避免了冗余结构带来的文件臃肿问题，同时保证了外部特征的完整度，适配外观验证、展示类的使用需求。
