美式橄榄球运动器材三维结构设计

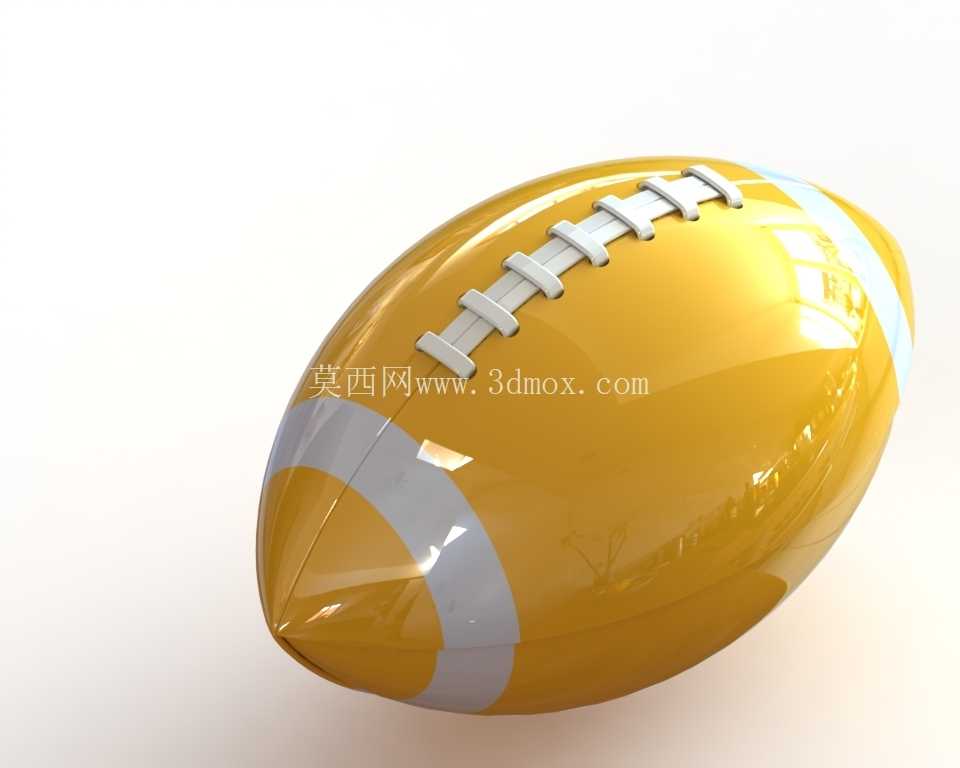

　　首先从外形轮廓来看，标准美式橄榄球的长轴与短轴比例并非固定的数学椭球参数，靠近两端的曲面收窄弧度需要适配手持握持时的指腹贴合度，当球员单手握持球身时，中指到拇指的握持跨度刚好覆盖球身1/3周长区域，这部分区域的曲面弧度要做0.8-1.2mm的微凸处理，避免纯数学椭球曲面过于光滑导致握持打滑。球身两端的端盖区域，也就是图中呈现的银灰色环带位置，实际生产中是采用加厚耐磨材质做包覆，建模时需要单独拆分曲面做厚度偏移，该区域的厚度比球身主体厚2.3mm，一方面是为了抵消球落地时端部的冲击磨损，另一方面是调整整球的重心分布，让整球的重心恰好落在长轴的中点位置，保证抛掷出去后的旋转稳定性，避免出现飞行轨迹偏移的问题。在体育用品的结构设计领域，球类产品的曲面建模一直是考验三维建模人员曲面把控能力的典型案例，美式橄榄球作为美式足球运动的核心器材，其非对称椭球的曲面形态、表面防滑结构、缝线装配结构的设计，都需要结合实际运动使用场景做精细化的参数匹配。从实际运动场景来看，美式橄榄球需要满足高速抛掷、接球缓冲、地面反弹可控、长时间握持防滑的多重需求，这就要求在建模阶段不能只做单一的椭球曲面拉伸，需要针对不同受力区域做曲面曲率的微调。球身表面的缝线结构是建模的重点难点，很多新手建模时会直接做等距的凸起阵列，但实际使用中缝线的作用不只是装饰，每一段缝线的凸起高度、相邻缝线的间距、缝线本身的截面形状，都直接影响接球时的摩擦力。从结构设计角度，缝线采用梯形截面，凸起高度1.5mm，顶部宽度2mm，底部宽度3.2mm，相邻缝线的中心间距为8mm，沿着球身的长轴方向呈对称排布，缝线的排布轨迹并非直线，而是贴合球身曲面做弧度偏移，保证球员在任意角度接球时，手指都能接触到至少2-3道缝线，增大接球时的摩擦力，降低脱手概率。

　　在曲面建模的思路上，不能直接用旋转凸台生成基础球体，需要先绘制三条基准曲线：长轴方向的中心轮廓线、短轴方向的最大截面轮廓线、两端收窄处的过渡轮廓线，通过边界凸台生成基础曲面后，再对握持区域做曲面微调，之后拆分出端盖包覆区域做单独的厚度处理，再通过阵列特征生成缝线结构，最后对所有的棱角位置做R0.5mm的圆角过渡，避免尖锐棱角在运动过程中造成划伤。从安装与装配边界来看，该模型对应的实体产品在生产时，球身主体采用充气式内胆加外层PU包覆结构，端盖区域的包覆层需要和球身外层做热压粘合，建模时需要预留0.3mm的粘合公差带，缝线部分在实际生产中是通过高频压合直接在PU外层成型，不需要额外装配，因此建模时缝线和球身主体要做合并处理，避免出现结构间隙。

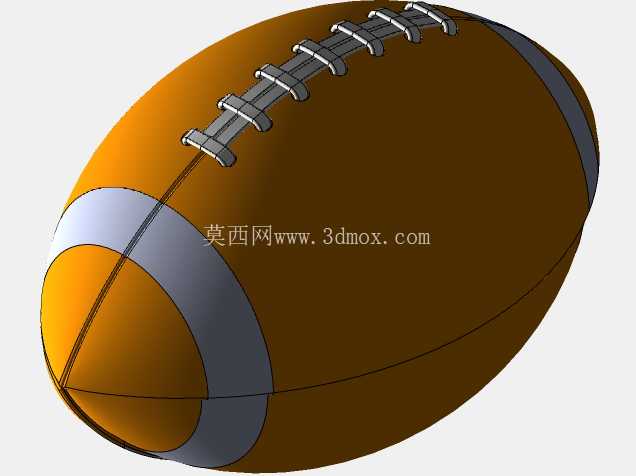

　　很多新手在做这类球类模型时，容易忽略重心匹配的问题，直接用均匀厚度的壳体生成实体，会导致整球重心偏移，实际抛掷时会出现旋转晃动的问题，因此在建模完成后需要做质量属性评估，调整不同区域的壳体厚度，让重心严格落在长轴中点，转动惯量匹配实际运动的旋转需求。另外球身表面的纹理处理，图中呈现的哑光质感并非单纯的外观渲染效果，实际生产中是在PU表层做细荔枝纹压花，建模时不需要把微观纹理全部建出，只需要在渲染阶段赋予对应的材质属性即可，避免模型面数过多影响后续的装配或仿真使用。从应用场景来看，这类精准建模的球类模型一方面可以用于体育用品的结构开发验证，在开模前做曲率、重心、握持舒适度的仿真评估，减少开模后的改模成本；另一方面也可以用于运动科普、赛事宣传的三维可视化素材，或是用于运动器材的电商展示渲染。在建模过程中还要注意曲面的连续性，所有曲面拼接位置都要达到G2连续，避免出现曲面棱线，导致渲染或者3D打印时出现明显的拼接痕迹，端盖区域和球身主体的衔接位置要做0.2mm的凹陷过渡，模拟实际产品的粘合压边，让模型的写实度更高。

　　不同于标准球体的建模，美式橄榄球的椭球曲面在不同角度的曲率变化是渐变的，靠近长轴端点的位置曲率更大，曲面更陡，这部分在做曲面偏移时要注意偏移后的曲面不要出现褶皱，必要时需要对原始曲面做曲率梳检查，调整曲线的控制点位置，保证偏移后的曲面顺滑。缝线部分的阵列不能用简单的线性阵列，需要采用曲线驱动的阵列方式，让每一段缝线都垂直于所在位置的曲面法向，保证所有缝线的凸起方向都是垂直于球身表面，不会出现倾斜的问题，这也是很多新手建模时容易出错的点，直接用线性阵列会导致两端的缝线倾斜嵌入球身，不符合实际产品的结构。
