涂鸦Zigbee单联智能墙壁开关结构设计

做智能家居配套结构设计快八年，这类单联智能开关的建模其实最考验细节适配性，毕竟要兼容国标86底盒的安装规范，还要兼顾内部元器件排布、用户操作手感与外观的极简需求。这款单联智能开关的应用场景覆盖普通家装单火/零火布线的单路灯具控制，也适配小型办公空间、公寓民宿的智能化改造项目，不需要重新布设专用控制线，搭配涂鸦zigbee网关就能接入全屋智能系统，实现手机远程控制、语音联动、定时开关等功能，相比传统机械开关，能适配更多智能化场景的控制需求。

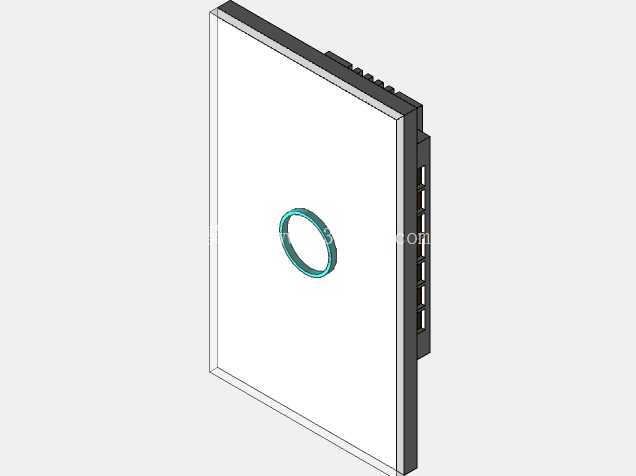

从设计思路上来说，首先要卡死的就是安装边界，整体外形采用86型标准面板尺寸，面板部分厚度控制在9mm以内，突出墙面的部分做了微弧收边处理，避免直角磕碰，也能减少积灰死角。背部壳体的尺寸严格控制在国标86底盒的容纳范围内，接线端子的排布位置预留了足够的接线操作空间，即使是暗装底盒内有多余线头的情况，也能顺利完成安装，不会出现壳体塞不进底盒的问题。面板正面的环形状态指示灯做了内凹式的柔光处理，不会出现夜间光污染，同时能清晰反馈设备的联网状态、通断状态，用户不用凑近就能判断开关当前的工作情况。

结构设计上，面板与背部壳体采用卡扣式连接，不需要额外打螺丝，后期维护拆卸的时候用撬片就能轻松打开，不会刮花墙面。按键部分采用大面板触控触发设计，触发区域覆盖整个面板正面，不管按面板哪个位置都能触发开关动作，相比传统小按键开关，操作容错率更高，老人小孩不用刻意找按键位置也能顺利操作。内部的PCB板固定位做了限位筋设计，装配的时候不需要反复对位，顺着导向筋就能卡到位，螺丝柱的位置做了铜嵌件预埋，多次拆装也不会出现滑牙的问题。继电器的位置特意做了隔离仓设计，避免通断时的电磁干扰影响zigbee通讯模块的信号稳定性，通讯天线的位置布置在壳体上部，远离强电接线端，减少强电对无线信号的屏蔽，保证穿墙后的通讯稳定性。

实际选型适配的时候，这款开关的结构兼容主流的单火、零火取电模块，不需要重新开模就能适配不同布线场景的需求，面板表面采用磨砂PC材质，耐刮擦不易留指纹，长期使用也不会出现发黄变色的问题。安装孔位采用可调式长圆孔设计，即使底盒安装的时候有轻微的位置偏差，也能顺利调整面板水平度，不会出现面板装歪的情况。背部的进线孔做了倒角处理，穿线的时候不会刮伤电线绝缘层，接线端子采用压线式设计，不需要弯线鼻子，单股2.5平方的硬线能直接插入锁紧，接线效率更高，也能避免虚接发热的问题。

从实际落地测试的角度来说，这款结构的按键触发力度控制在1.5N左右，按下去没有松垮的晃动感，反馈清晰，不会出现误触发或者触发无响应的情况。壳体材料选用阻燃V0级的PC料，符合电工产品的安全规范，即使内部元器件出现异常发热，也不会出现明火蔓延的问题。面板与墙面的贴合缝隙控制在0.5mm以内，安装完成后不会出现明显的缝隙，整体视觉效果更简洁统一，适配现代简约、北欧、轻奢等多种家装风格，不会像传统开关那样突兀。
