立式废纸液压打包压块设备结构

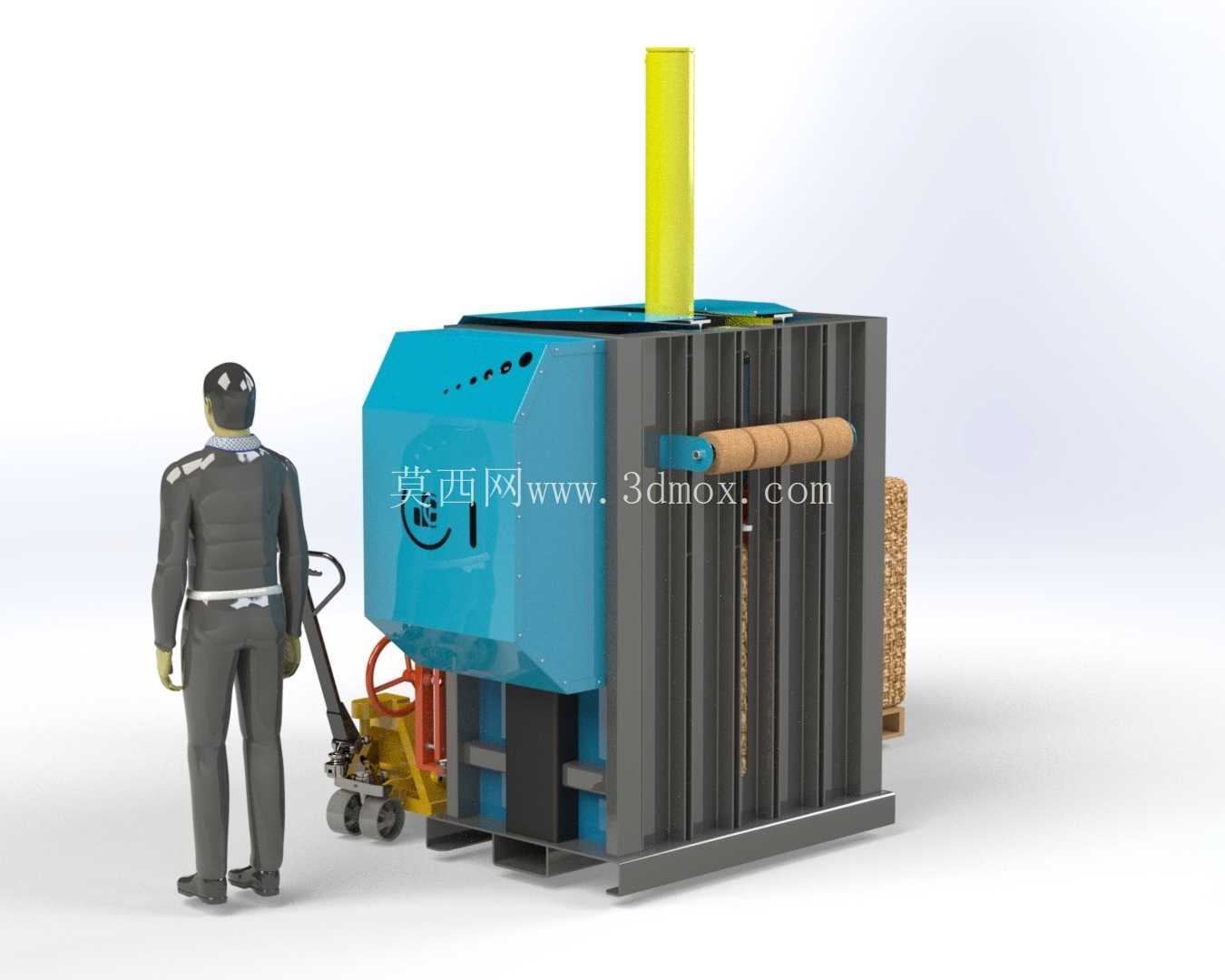

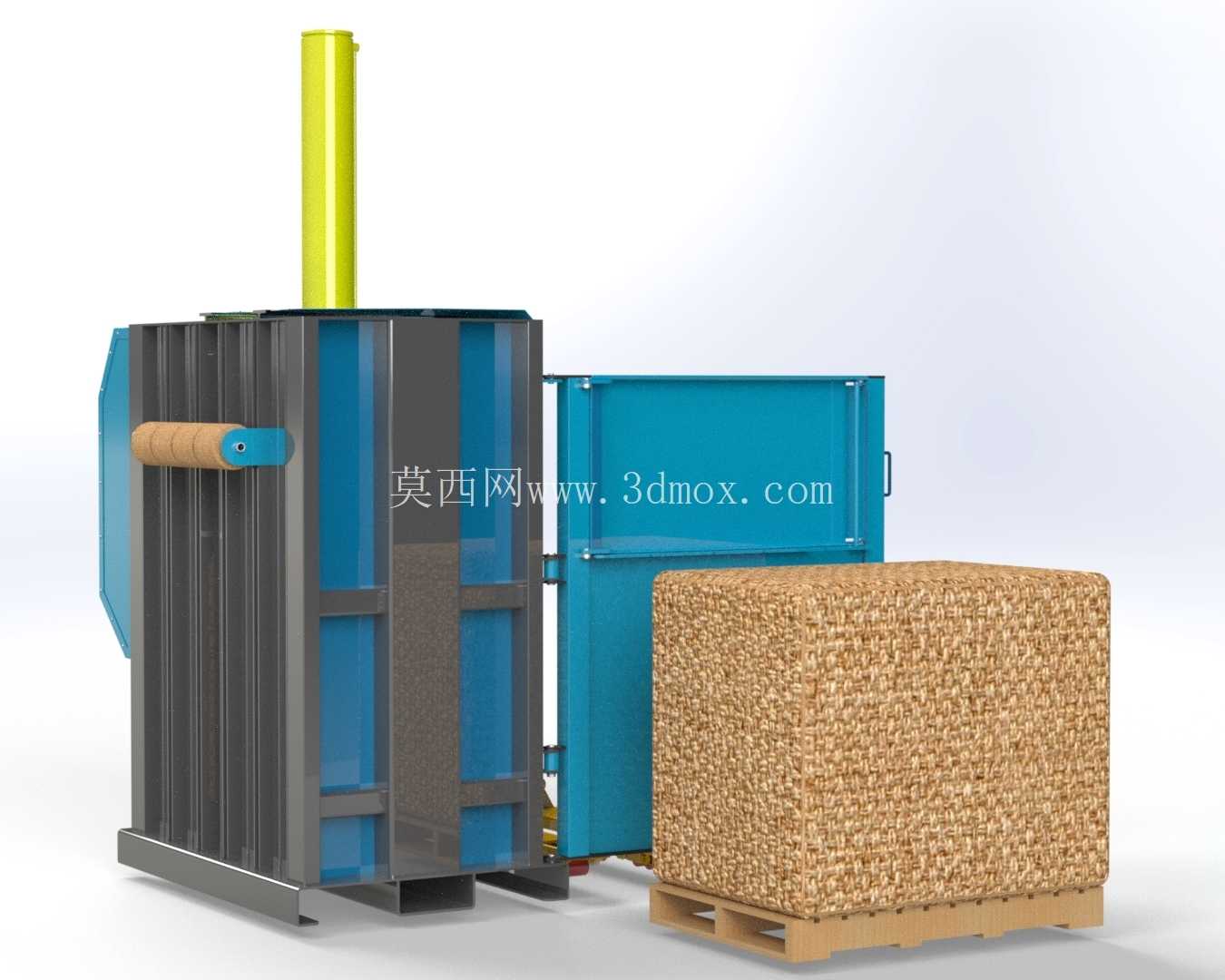

　　该设备属于立式液压压实类作业装备，核心应用场景集中在中小型纸品回收站点、印刷加工车间边角料处理区、商超仓储包装废弃物归集点，针对松散废纸、瓦楞纸板边角料、软质包装废料完成压实打捆作业，解决松散物料堆存占比大、转运装卸成本高的实际生产痛点。从实际作业逻辑来看，设备采用单缸垂直下压的压实结构，主压油缸垂直布置在机架顶部中心位置，压头沿机架内侧导向立柱做垂直往复运动，压实行程覆盖料仓全高度区间，可将初始容重极低的松散纸料逐层压实，最终成型的方捆重量可覆盖200kg至325kg区间，成型后料捆外形规整，可直接配合手动液压搬运车完成料捆移出、托盘堆码作业，无需额外辅助吊装设备适配中小型作业场地的转运需求。

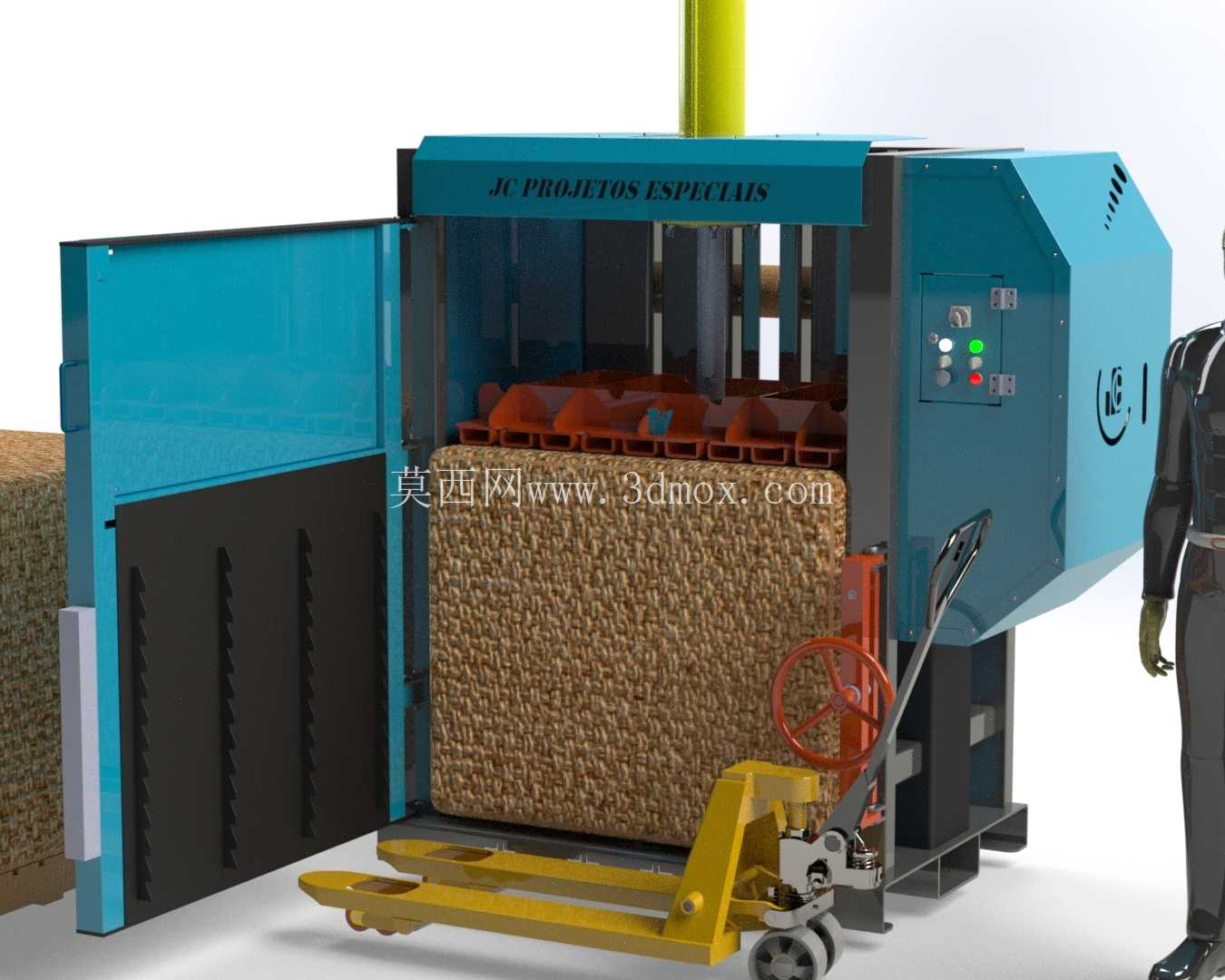

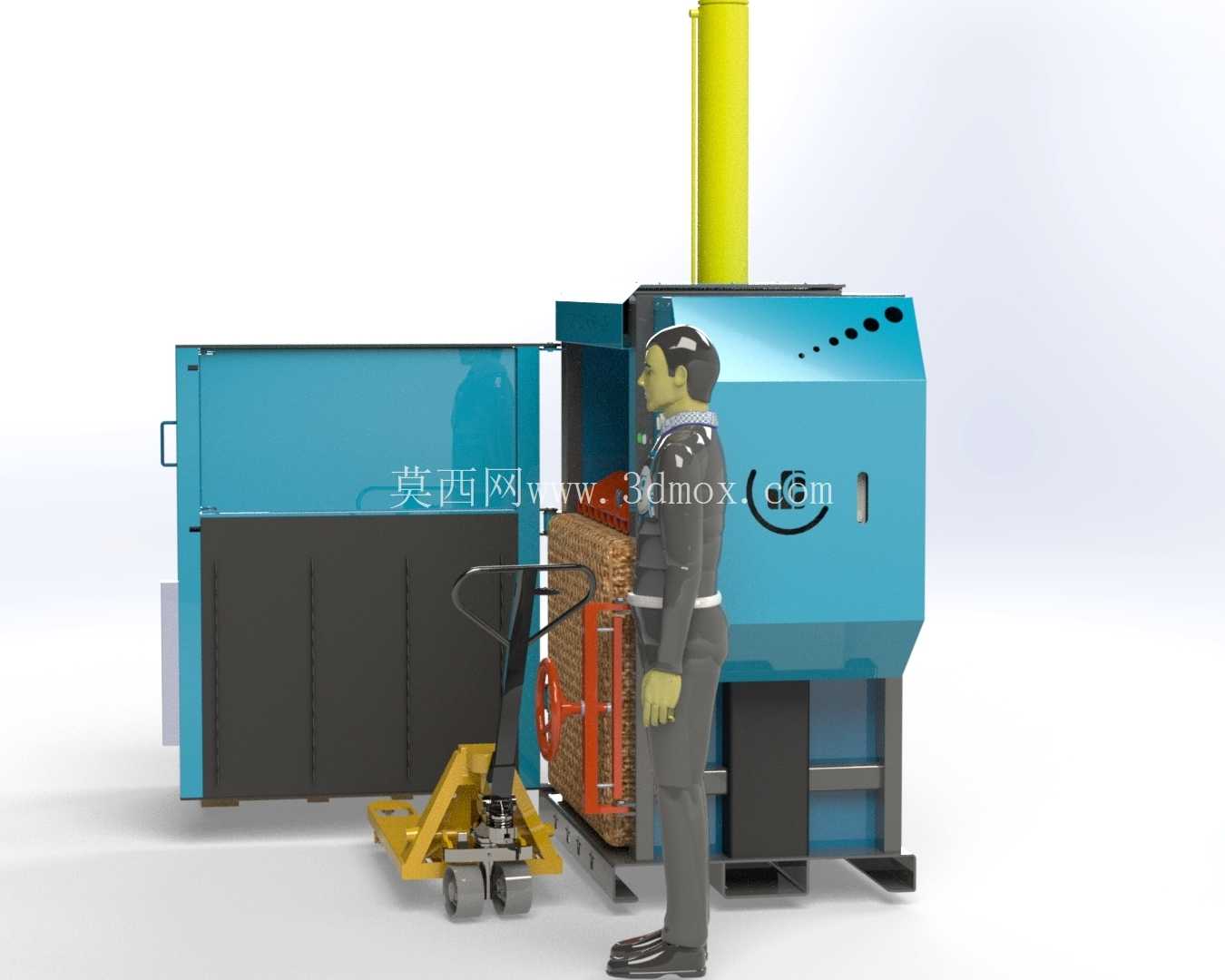

　　设备前部设置对开式防护料门，料门闭合后通过侧边机械锁止结构完成定位，避免压实过程中物料外溢，同时料门开启后可完全露出料仓前部空间，方便人工填料、穿丝捆扎以及成品料捆的移出操作；侧边配置的手轮结构用于料门锁紧与压头位置微调，操作位贴合人体站立作业高度，无需登高或俯身即可完成常规操作。机架主体采用厚壁矩形钢管焊接成型，压头工作面加装防滑耐磨衬板，长期压实作业中可抵抗纸料中夹杂的硬质杂质刮擦，减少工作面磨损变形量；液压站集成布置在机架侧部的封闭舱体内，管路沿机架内侧走线并加装防护槽，避免填料、移捆过程中磕碰损坏液压管路，操作按钮盒设置在侧舱前部，急停、启动、回程按钮分区布置，操作逻辑符合常规工业设备操作习惯，降低一线作业人员的学习成本。

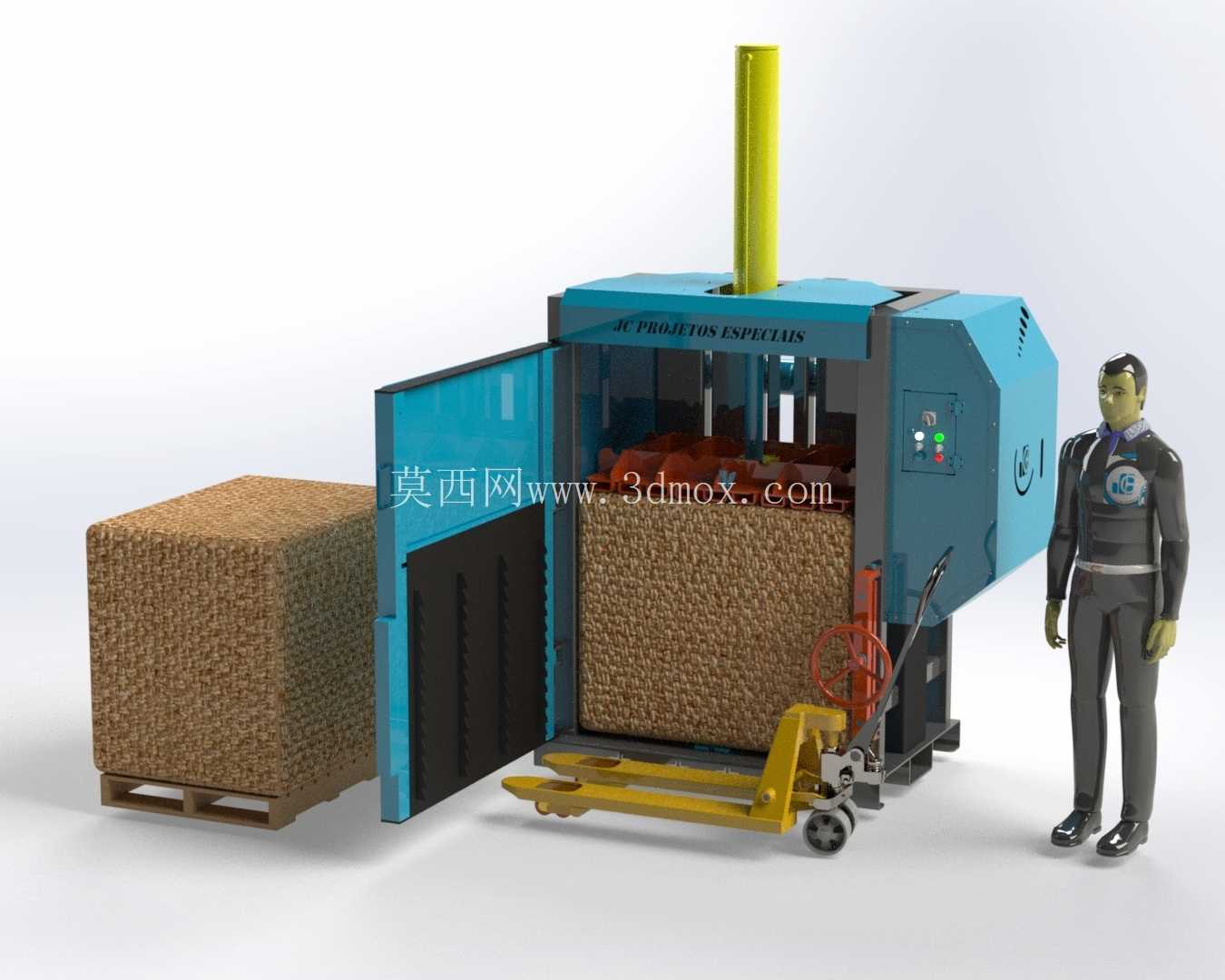

　　从安装边界来看，设备整体占地尺寸适配中小型厂房的边角区域布置，无需额外做预埋基础处理，地面满足常规工业地坪承重要求即可放置使用，设备顶部预留油缸维护空间，前部预留不小于1.5米的操作与料捆移出空间，侧部预留液压站散热与维护空间即可满足日常使用需求。料仓内部尺寸匹配标准木托盘的承载宽度，压实成型的料捆可直接落到托盘上，配合图中配套的手动搬运车即可完成转运，无需额外适配非标载具。

　　设计过程中优先考虑了作业场景的通用性，没有配置复杂的自动上料、自动捆扎结构，整体结构简单可靠，日常维护仅需定期检查液压油位、紧固导向部位连接螺栓即可，适合作业人员流动性大、维护能力有限的中小型回收站点使用；压头下行过程中设置有机械限位与压力过载保护，当压实压力达到设定阈值后油缸自动停止加压并触发回程动作，避免长期过载导致机架变形、油缸密封件损坏。设备的外观防护壳采用模块化拼接结构，侧部舱门可快速拆卸，方便检修内部液压阀组与管路，外壳表面做喷塑防锈处理，可适应回收站点多粉尘、湿度波动大的作业环境；观察窗设置在料门上部，作业过程中可直接观察料仓内物料压实状态，无需频繁开启料门确认填料高度。在实际建模过程中，所有铰接部位、导向配合面均按照实际装配公差预留间隙，液压油缸的安装法兰、压头连接部位的加强筋结构完全还原真实设备的受力设计，可直接用于该类设备的结构受力仿真、作业流程动画演示，也可作为中小型压实设备改型设计的基础参考模型，调整料仓尺寸、油缸参数即可适配不同物料的压实需求。
