台式数控等离子金属板材切割设备结构

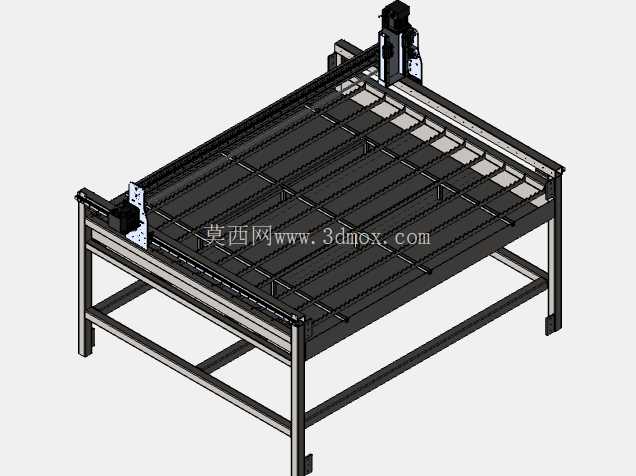

　　从结构设计逻辑来看，这套设备采用分体式承载思路，下部的方管焊接机架是整个设备的承载基础，机架主框架采用矩形钢管拼焊而成，横向与纵向都加设了斜撑方管来抵消切割过程中龙门移动带来的交变载荷，避免长期运行后机架出现形变影响切割精度；机架上部的栅格工作台采用等间距排布的锯齿形钢条，既能够承托不同厚度的金属板材，又能让切割过程中产生的熔渣顺着栅格间隙落到下部的集渣区域，日常清理时只需要抽出栅格条就能清理堆积的氧化渣，维护难度很低。在中小型钣金加工、五金制品下料、广告金属字制作、通风管道预制这类场景里，台式数控等离子切割设备一直是兼顾灵活性与加工效率的核心下料装备，区别于大型龙门式等离子切割机的大占地、高投入，这类台式结构的设备更适配小批量多品种的加工需求，车间内只要预留出对应长宽的平整硬化地面，接通配套的等离子电源、压缩空气管路就能投入生产，不需要额外做深埋地基，对中小型加工车间的适配性极强。

　　横跨在工作台两侧的龙门移动组件是设备的运动核心，两侧的直线导轨分别安装在工作台两侧的机加工基准面上，安装时需要打表校准两侧导轨的平行度与水平度，误差控制在0.1mm每米范围内才能保证龙门运行不出现卡顿、偏磨的问题；龙门上搭载的横向滑台通过同步带或者齿轮齿条传动，带动等离子割炬实现X、Y两个方向的联动运动，割炬安装座上预留了升降调节行程，能够根据板材厚度自动调整割嘴与板材表面的距离，保证不同厚度板材切割时的电弧长度稳定，避免出现割不透或者切口挂渣过多的问题。

　　从安装边界尺寸来看，这类常规加工幅面的台式等离子设备，整体占地长度在4.5米左右、宽度在2.5米左右，高度不超过1.8米，车间布置时需要在设备四周预留至少0.8米的操作与维护空间，尤其是设备前后端要预留板材上下料的周转空间，方便操作人员使用叉车或者手动液压车将整张板材抬放到工作栅格上。设备的驱动端全部采用伺服电机搭配减速机构的传动方案，相比步进电机驱动的同类型设备，高速运行时的扭矩输出更稳定，切割小圆弧、复杂异形轮廓时不会出现丢步导致的轮廓变形问题，切割出来的工件尺寸精度能够控制在±0.5mm以内，大部分钣金件下料后只需要简单打磨挂渣就能进入折弯、焊接工序，不需要额外做二次铣削加工，能大幅缩短中小件的加工流程。在实际生产使用中，这套设备能够切割厚度从0.5mm到20mm不等的碳钢、不锈钢、镀锌板、铜板等常见金属板材，相比火焰切割，它的切割热影响区更小，薄板切割时不会出现明显的板材热变形，切割速度也比火焰切割快3到5倍；相比激光切割设备，它的采购成本与后期维护成本只有同幅面激光设备的五分之一不到，切割中厚板的综合成本优势非常明显，非常适合加工预算有限、以中厚板下料为主的中小型加工车间。设计这套结构的时候，特意将电气控制元件的安装位布置在龙门侧端的密封安装盒内，避免切割过程中产生的金属粉尘、飞溅熔渣落到电气元件上造成短路损坏，所有的传动导轨都加装了柔性防尘罩，能够阻挡大部分切割粉尘进入导轨滑块的运动间隙，延长导轨滑块的使用寿命；机架底部预留了可调脚杯的安装位，安装时可以通过调整脚杯高度来将整个工作台面调整到水平状态，抵消地面不平整带来的安装误差，不需要额外对地面做高精度的找平处理。

　　日常使用过程中，操作人员只需要按照加工要求编制好切割路径的数控代码，将板材平稳放置在栅格工作台上定位好，启动设备就能自动完成整板的套料切割，整个切割过程不需要人工持续干预，一个操作人员可以同时照看两到三台同类型设备，人力成本的控制效果非常明显。另外，栅格工作台的锯齿条采用可更换设计，长期使用被熔渣腐蚀磨损后，只需要单独更换磨损位置的锯齿条，不需要更换整个工作台面，后期的维护配件成本很低；设备两侧的导轨安装面都设计了刮屑板，龙门每次移动到端部时刮屑板都会自动刮除导轨表面堆积的粉尘与碎屑，避免碎屑进入滑块造成导轨磨损。
