Weller WT1数显焊台结构设计

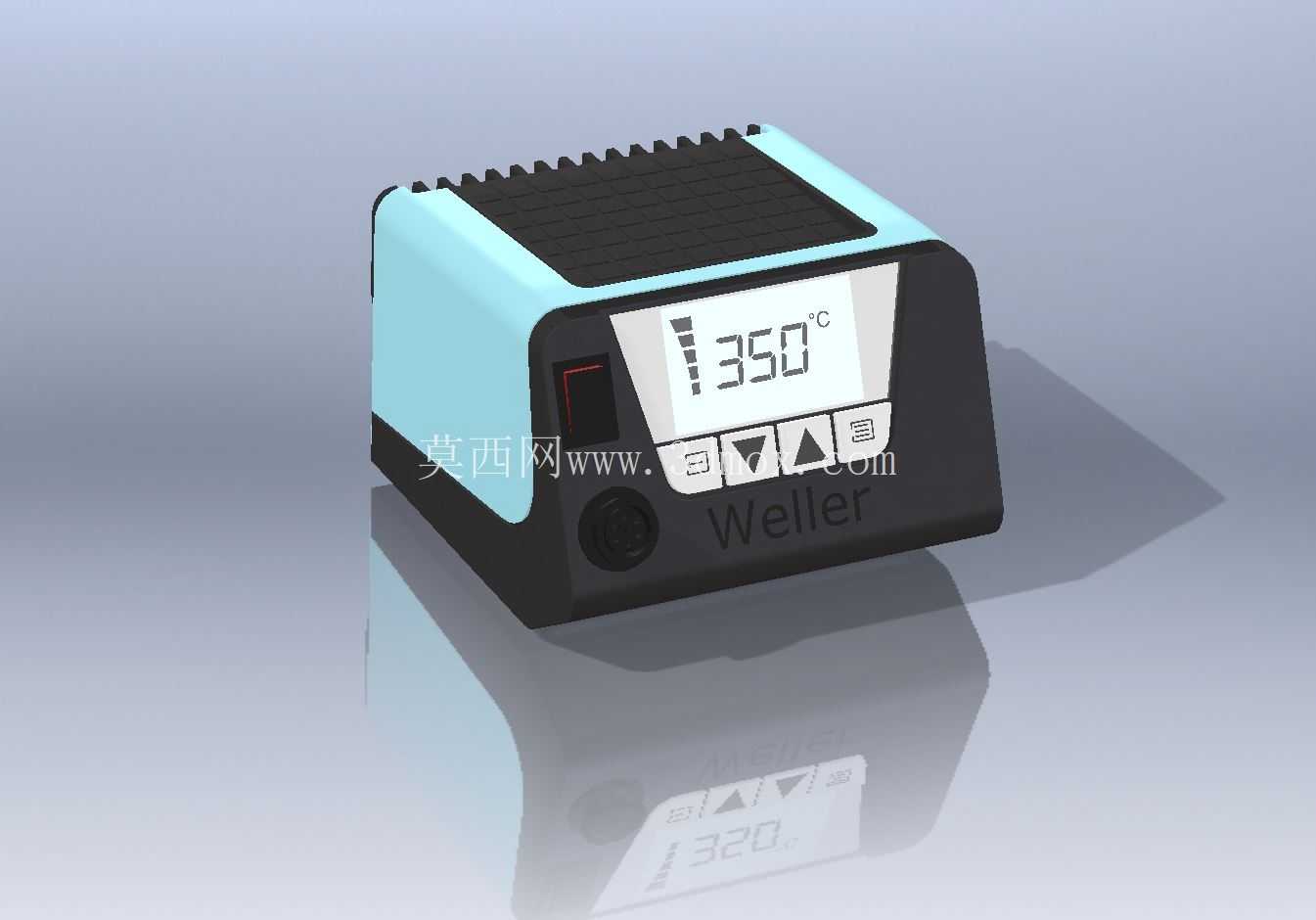

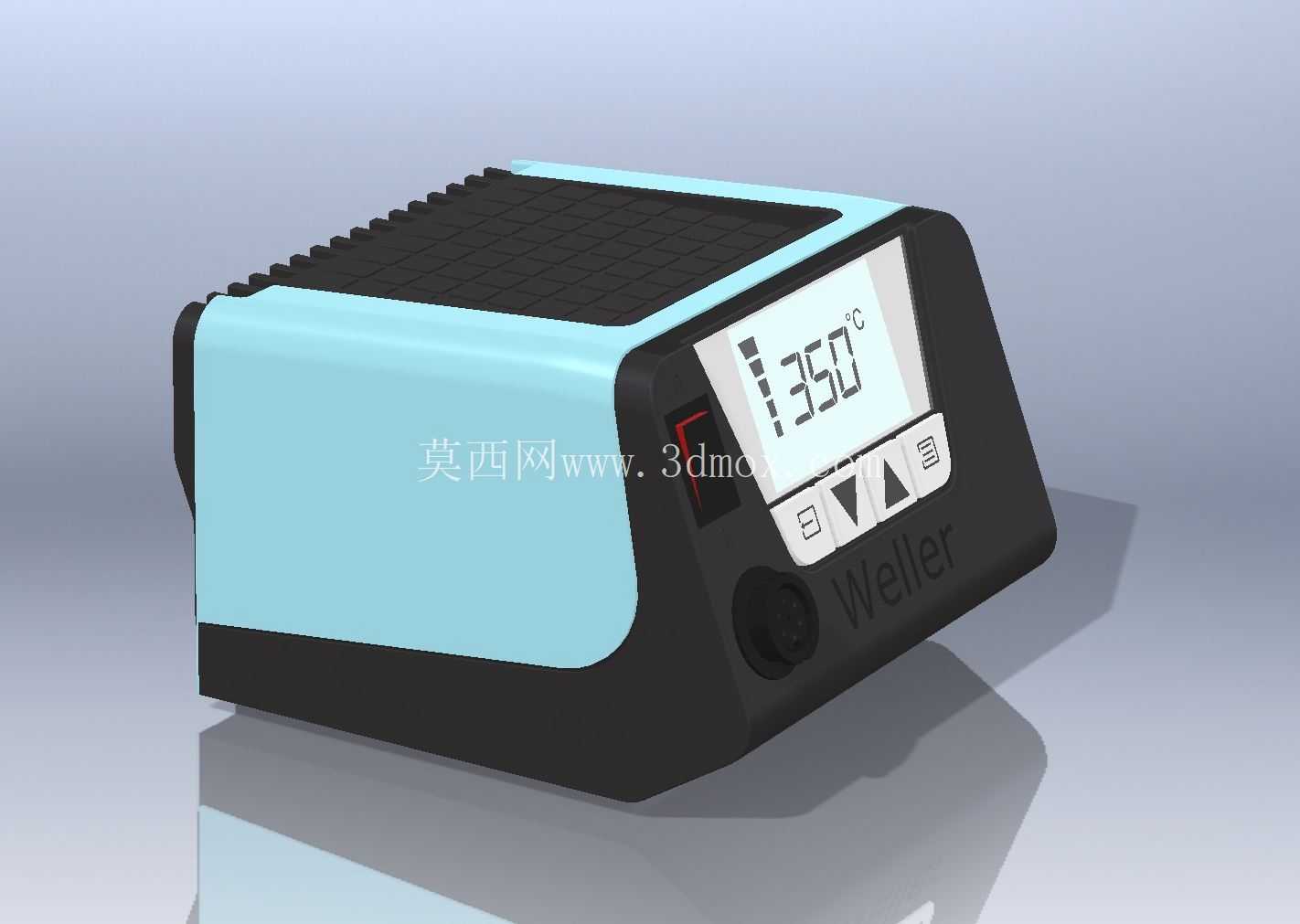

　　在电子组装、线束加工、精密元器件返修这类对焊接温度稳定性要求极高的作业场景里，焊台的温控精度、操作便捷性直接决定了焊点质量与作业效率，Weller WT1数显焊台的结构设计，正是围绕一线焊接作业的实际痛点展开的。从整机布局来看，这款焊台采用卧式方正壳体设计，底部做了加宽的防滑支撑结构，放置在工作台面时不会因为焊笔拖拽、操作人员误碰出现移位，整机的重心偏下，壳体上半部分设置了格栅状的散热结构，刚好对应内部功率器件的发热区域，自然对流的散热路径没有多余遮挡，长时间连续焊接作业时，壳体表面温度不会出现局部过高的情况，避免操作人员误触烫伤。正面操作区域的布局完全贴合日常操作习惯，数显屏设置在操作面的上半区域，操作人员坐姿作业时视线刚好可以自然落在显示屏上，不需要刻意低头调整视角就能实时读取当前设定温度与实际烙铁头温度，屏幕旁的操作按键采用凸起的实体设计，按键行程适中，即使佩戴薄的防静电手套也能准确触发操作，不会出现虚按、误触的问题，温度调节的加减按键与功能切换键做了尺寸区分，常用的温度调节按键尺寸更大，盲操作时也能快速定位。

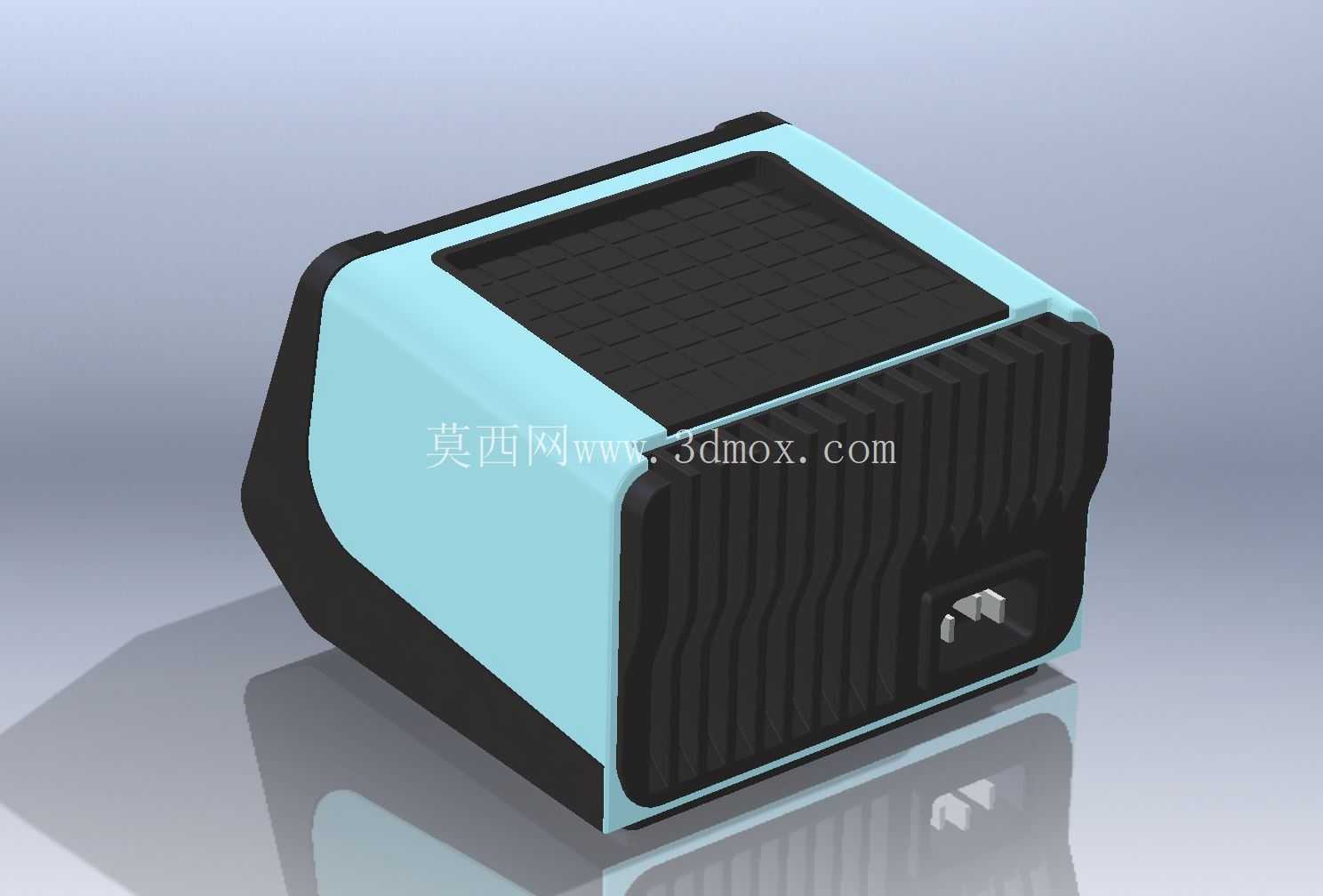

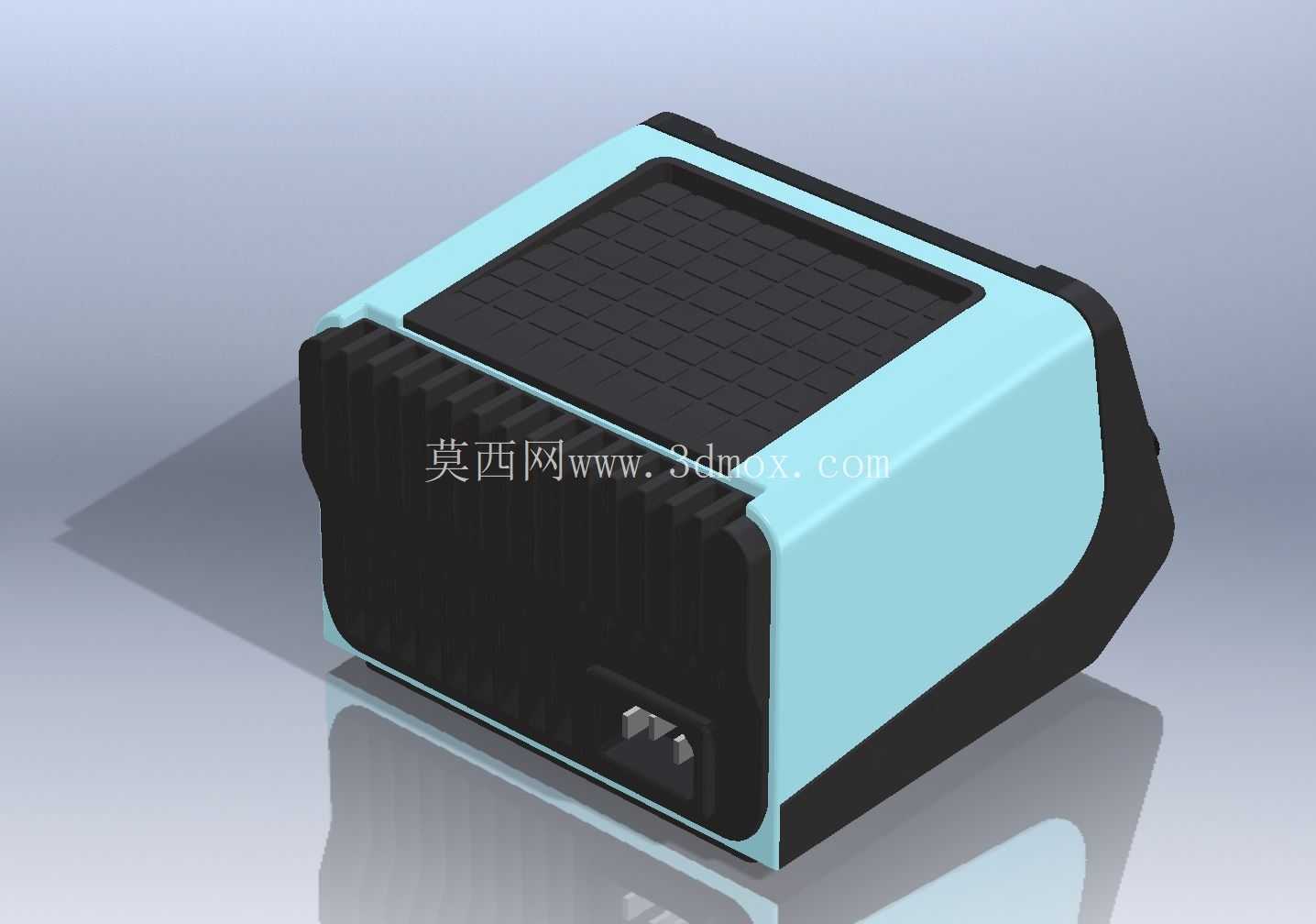

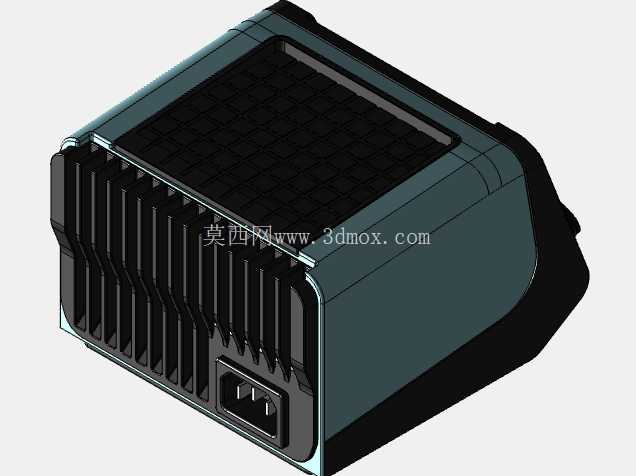

　　壳体侧面预留了焊笔接口与电源接口，接口位置做了内凹设计，插头插入后不会突出壳体侧面，避免工作台面走线杂乱时剐蹭插头导致接触不良，接口旁的旋钮是焊笔固定座的调节结构，更换不同规格的焊笔时不需要额外工具，手动旋转就能完成锁紧与释放，适配不同功率的焊接手柄，满足从精密贴片元件焊接到大功率接线端子焊接的不同需求。从建模的结构细节来看，这款焊台的壳体采用上下分壳的装配结构，上下壳的配合面做了止口设计，装配后缝隙均匀，既可以提升壳体的整体强度，也能避免作业时的焊锡渣、助焊剂飞溅进入设备内部，壳体边角都做了大圆角过渡，没有尖锐的棱角，操作人员在工位上挪动设备、拿取周边工具时不会被边角刮伤。

　　设备的安装边界完全适配常规电子组装工位的空间需求，整机占地面积小，不会占用过多的工作台操作空间，底部的防滑脚垫高度适中，既可以保证设备放置平稳，也能在底部留出走线空间，电源线可以从设备底部的任意方向引出，适配不同工位的走线布局。温控模块的安装位置靠近前面板的显示与操作区域，缩短了操作按键、显示屏与主控板之间的连线长度，减少了内部走线的杂乱程度，也降低了强电部分对温控信号的干扰，保证温度采集与控制的精度，功率器件固定在后部的散热壳体上，通过壳体的散热格栅直接将热量散出，不需要额外加装散热风扇，避免了风扇运行带来的积尘、噪音问题，适合在无尘电子车间、精密维修工位这类对噪音、粉尘有要求的场景使用。

　　焊台的前端设置了焊笔放置的卡位结构，临时放置焊笔时，烙铁头不会直接接触工作台面，避免烫坏工作台表面的防静电垫，也降低了火灾隐患，卡位的尺寸适配常规的Weller系列焊笔，放置与拿取都非常顺畅，不需要刻意对准位置。从实际使用的功能逻辑来看，这款焊台的温度调节范围覆盖了常规电子焊接的全场景需求，从低温的贴片元件焊接到高温的无铅焊接、大尺寸端子焊接都能适配，温度显示精度可以满足精密焊接的要求，操作人员可以根据不同的焊锡丝规格、焊接母材材质快速调整设定温度，数显屏的显示数值清晰，即使在车间光线较强的环境下也能清楚读取温度数值，不会出现反光看不清的问题。壳体的材质选用了耐温、耐助焊剂腐蚀的工程塑料，日常作业时飞溅的助焊剂、焊锡渣落在壳体表面，只需要用无尘布擦拭就能清理干净，长期使用也不会出现壳体被腐蚀、表面发黏的问题，设备的整体结构没有多余的装饰性设计，所有的结构特征都服务于实际使用需求，从操作区域的布局到散热结构的设计，再到接口位置的选择，都完全围绕焊接作业的实际操作流程优化，没有为了外观牺牲操作便利性与设备可靠性。
