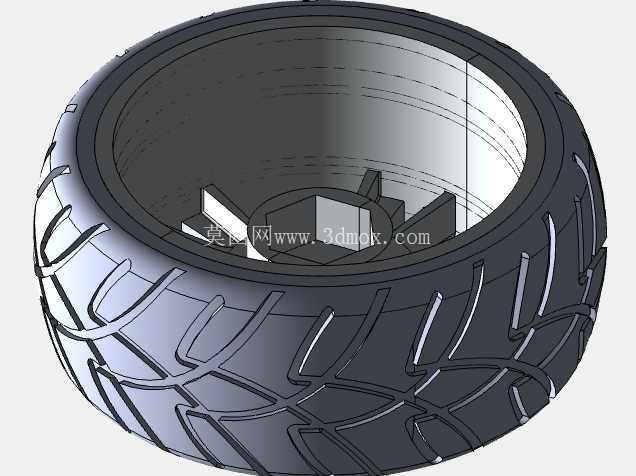

带胎纹乘用车车轮轮毂轮胎组合结构

日常做底盘行走部件建模的时候，车轮总成是绕不开的核心部件，这套带轮胎的轮毂结构，主要适配小型乘用车辆的前桥转向节、后桥随动桥安装位，也可拓展用于低速场地作业车、园区巡检代步车的行走端配套。从实际装车场景来看，车轮作为整车唯一和地面接触的部件，既要承担整车载荷的垂直传递，还要在车辆加减速、转向过程中传递纵向、侧向的附着力，同时缓冲路面颠簸带来的冲击，所以建模的时候不能只做外观曲面，内部的安装配合边界必须严格按照实车装配公差来做。

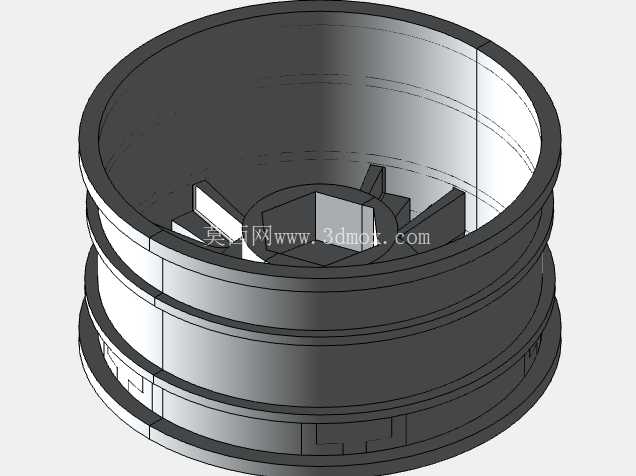

先看安装边界的设计思路，轮毂中心的定位孔是和车桥轴头过盈配合的基准位，周围均匀分布的螺栓孔位，对应车桥法兰盘的固定螺栓，孔位的分度圆直径、螺栓孔径都要和对应车型的轴头参数匹配，不能出现安装错位的问题。轮毂内部的辐条结构，不是单纯做造型装饰，每根辐条的截面厚度、过渡圆角都经过受力校核，既要保证在过坑洼路面、紧急制动时的结构强度，避免辐条断裂失效，还要尽可能做轻量化处理，减少簧下质量，提升整车的悬挂响应速度。轮毂外侧的轮缘结构，是用来卡合轮胎胎圈的位置，轮缘的直径、倒角弧度都严格匹配轮胎的胎圈尺寸，保证轮胎充气后能紧密卡合在轮辋上，不会在高速行驶、急转向时出现脱胎的风险。

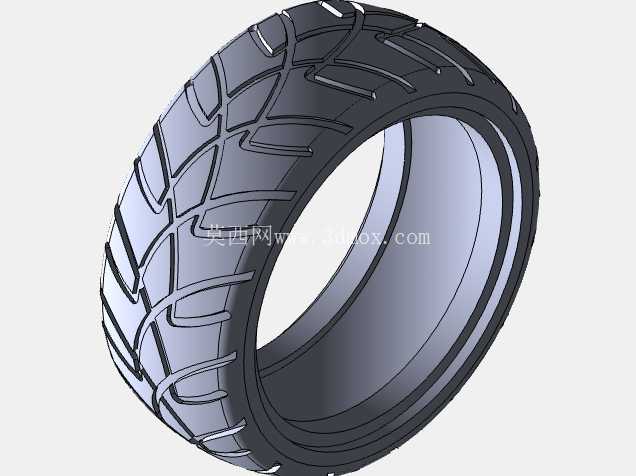

再看配套的轮胎部分，外表面的块状交错胎纹，是针对铺装路面行驶设计的，纵向的主排水沟可以在雨天行驶时快速排开胎面和路面之间的积水，避免出现水滑现象，横向的细碎胎纹块可以提升车辆起步、制动时的抓地力，胎纹的深度、沟槽宽度都参考了常规民用代步车轮胎的参数，既保证足够的抓地性能，也能兼顾日常行驶的静音表现。轮胎的内部空腔是充气腔，建模时预留了标准气门嘴的安装位，位置在轮辋的凹坑处，不会影响轮胎的拆装和动平衡校准。

从实际选型适配的角度来说，这套车轮结构的整体外径、轮辋宽度，都适配常规14寸规格的小型车轮胎，安装孔位的分度圆参数适配多数前驱家用车型的前桥轴头，在做整车底盘装配建模时，可以直接和转向节、制动盘、制动卡钳的模型做配合校验，检查转向时轮胎和翼子板、悬挂摆臂之间的运动间隙，避免出现转向干涉的问题。建模过程中，轮胎的橡胶部分和轮毂的金属部分做了独立的实体拆分，方便后续做有限元受力分析时分别赋予不同的材料属性，比如轮毂给铝合金材料参数，轮胎给橡胶超弹性材料参数，模拟不同胎压、不同载荷下的轮胎变形量、轮毂应力分布，给后续的结构优化提供参考。

很多新手做车轮建模的时候容易忽略轮辋的气门嘴让位凹坑、胎圈卡合的台阶结构，只做一个光滑的圆柱面配个轮胎外观，实际生产装配的时候根本没法用，这套结构里把这些容易遗漏的装配细节都做了还原，包括轮辋中间的凹陷槽，是轮胎拆装时给胎圈预留的让位空间，没有这个槽的话，轮胎拆装时根本没法把胎圈压进去完成装配。另外胎纹的排布也做了等距圆周阵列，相邻的胎纹块之间做了错位处理，和实车轮胎的胎纹排布逻辑一致，不会出现胎纹对称导致的行驶共振问题。在做整车运动仿真的时候，这套车轮模型可以直接绑定到悬挂的转向节上，设置好轮胎的滚动半径参数，就能模拟车辆直线行驶、转向时的车轮运动状态，检查转向最大角度时轮胎和周边部件的间隙是否满足设计要求，也能用于整车的动力学仿真，分析不同附着系数路面下的车辆加速、制动性能。
