轿车用差速器齿轮传动结构总成

差速器是车辆传动系统中承担扭矩分配、轮间差速功能的核心部件，这套差速器齿轮系的设计完全围绕前置前驱轿车的动力传递需求展开，在整车传动链路中，它布置在主减速器从动齿轮之后、左右驱动半轴之间，核心作用是在车辆直线行驶时将主减传递来的扭矩平均分配给两侧驱动轮，在车辆转弯、行驶于不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎出现滑拖现象，减少轮胎异常磨损，同时保证转向过程的行驶稳定性。

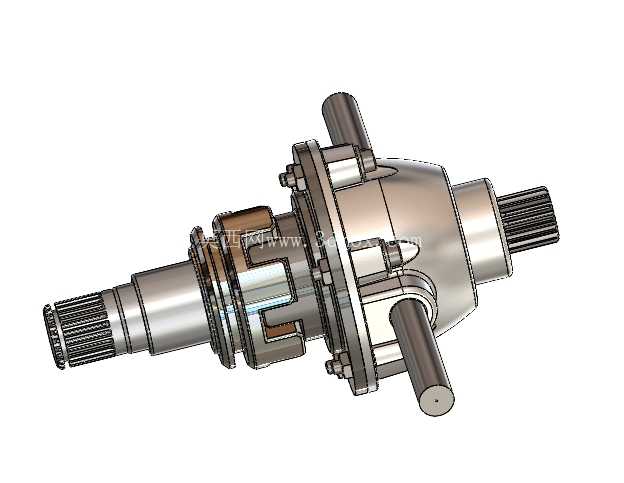

从结构设计逻辑来看，这套差速器采用对称式锥齿轮差速结构，整体集成了差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及两端的花键输出轴段。设计过程中首先确定的是安装边界尺寸，差速器壳的最大外圆直径需要匹配主减速器从动齿轮的安装止口，保证从动齿轮可以通过螺栓可靠固定在差速器壳的法兰端面上，两端的半轴输出轴采用渐开线花键结构，花键参数匹配同平台车型的半轴内花键规格，安装时不需要额外加工转接结构，直接插入半轴即可完成扭矩传递。行星齿轮轴的轴径设计经过扭矩校核，在发动机最大输出扭矩工况下，轴的剪切应力远低于材料许用应力，同时行星齿轮与半轴齿轮的啮合间隙控制在0.15-0.3mm之间，既保证齿轮啮合时不会出现卡滞，又能避免间隙过大导致的传动冲击与异响。

在实际装车场景中，这套差速器完全适配横置前驱变速器的安装腔体，差速器壳两端的轴颈直接支撑在变速器壳体的圆锥滚子轴承上，轴承的安装位预留了调整垫片的空间，装配时可以通过调整垫片厚度来控制主减齿轮的啮合印痕与轴承预紧力，保证传动系统的运转精度。齿轮的参数选择上，行星齿轮与半轴齿轮的齿数比经过匹配计算，保证差速器的扭矩分配特性满足普通家用轿车的使用需求，在一侧驱动轮打滑时，差速器的内摩擦扭矩可以提供足够的附着力传递能力，配合整车的牵引力控制系统可以快速脱困。齿轮的齿形采用等顶隙收缩齿设计，加工时可以保证齿根圆角的连续性，提升齿轮的弯曲疲劳强度，同时齿面进行渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受频繁变扭矩工况下的冲击载荷。

从安装维护的角度来看，这套差速器的结构设计充分考虑了装配便利性，差速器壳采用分体式结构，通过螺栓将左右壳体连接为整体，装配时可以先将十字轴、行星齿轮、半轴齿轮以及垫片依次装入左半壳的腔体内，再合装右半壳并按规定扭矩拧紧连接螺栓，不需要专用的压装工具即可完成总成装配。两端的输出轴与差速器壳之间采用过盈配合加定位销的固定方式，避免大扭矩传递时出现轴与壳体之间的相对转动，同时轴上设计有油封安装轴颈，轴颈的表面粗糙度控制在Ra0.8以下，保证变速器油不会从轴颈位置渗漏。在实际使用过程中，这套差速器可以适应-40℃到120℃的工作环境温度，齿轮润滑油采用变速器通用的GL-4级齿轮油即可，不需要额外添加专用润滑剂，日常维护成本较低。

针对差速器常见的失效形式，设计阶段做了针对性的优化：行星齿轮与差速器壳之间加装了耐磨铜垫片，垫片表面开有储油槽，运转时齿轮油可以进入摩擦面之间形成润滑油膜，减少齿轮端面与壳体之间的磨损；半轴齿轮的背面同样加装了止推垫片，垫片厚度可以根据装配间隙进行选配，保证齿轮的轴向窜动量在合理范围内；十字行星齿轮轴的表面做了磷化处理，提升轴表面的耐磨性，避免行星齿轮在轴上转动时出现轴颈的异常磨损。整个差速器总成的动平衡精度控制在G16级以内，装配完成后会进行动平衡检测，在差速器壳的指定位置去重，保证高速运转时不会出现明显的振动，降低传动系统的噪音，提升整车的NVH表现。
