三脚带轮可调式支撑顶升支架设计

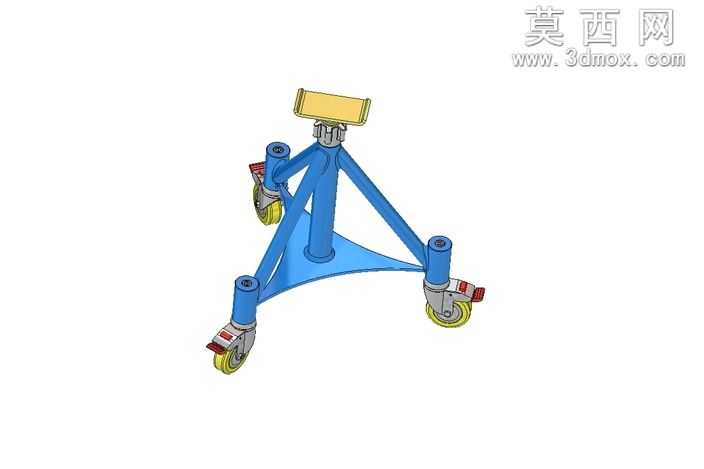

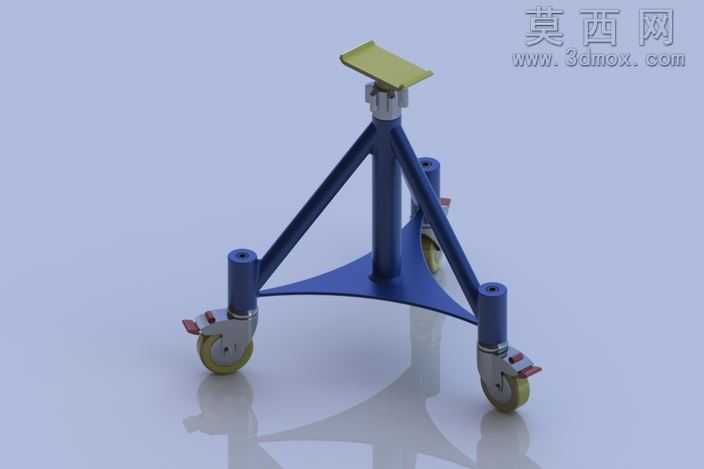

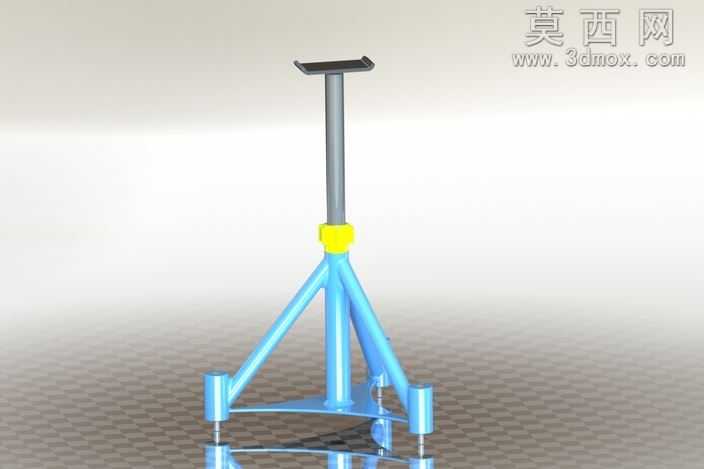

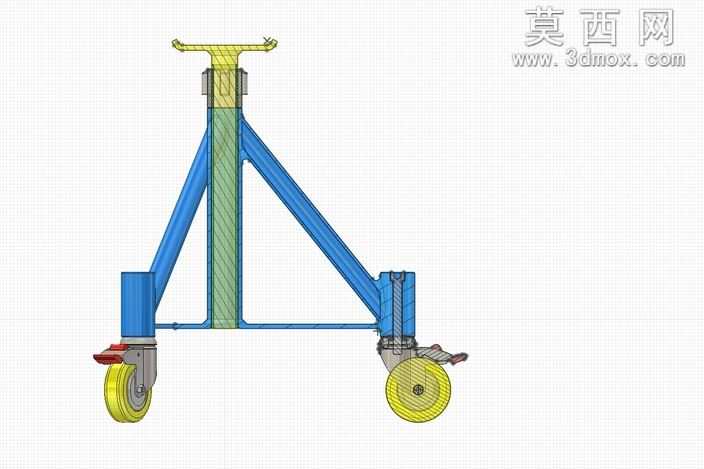

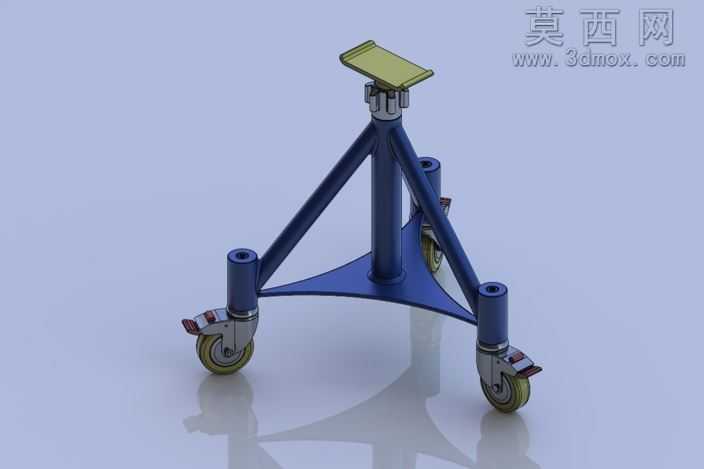

本作品为带移动脚轮的三脚式可调支撑顶升支架，整体采用三维参数化建模完成，建模过程中先以中心主立柱为基准搭建核心装配骨架，确定三脚支撑腿的120度等分排布角度，保证整体结构的受力对称性与放置稳定性。中心立柱采用空心圆柱结构设计，在保证结构强度的同时有效降低整体自重，顶部设置带防滑纹理的矩形支撑托板，托板与立柱顶端通过可旋转连接结构装配，可适配不同接触面的支撑需求，托板表面做防滑纹理处理，增大与被支撑物件的接触摩擦力，避免支撑过程中出现滑移错位问题。三根倾斜支撑腿从立柱中下部向外延伸至底部支撑点位，腿体采用等截面圆柱型材结构，相邻支撑腿之间通过三角形连接辐板做加固处理，辐板与支撑腿、中心立柱的连接处做圆角过渡处理，有效降低应力集中系数，提升整体结构的抗形变能力。每个支撑腿底部均装配带刹车功能的万向脚轮，脚轮支架采用金属冲压结构，轮体采用高耐磨聚氨酯材质，既可以实现支架整体的灵活移动转运，在到达指定支撑位置后可通过脚轮自带的刹车踏板锁定滚轮，实现位置固定，兼顾移动灵活性与放置稳定性。建模过程中对所有装配部件做了干涉检查，确保脚轮转动、刹车结构动作、顶部托板调整过程中无部件碰撞问题，渲染阶段为金属支撑结构赋予哑光金属漆材质，还原金属构件的真实质感，为脚轮轮体赋予半哑光聚氨酯材质，为顶部托板赋予防滑橡胶包覆材质，通过光影调整突出结构的轮廓层次与装配关系，清晰展现各部件的连接逻辑与功能结构。整体设计兼顾移动转运与固定支撑的双重功能，三脚对称结构保证了支撑过程的受力均匀，可适配车间内设备临时支撑、重物移位顶升等多种实用场景，建模过程严格遵循机械设计的装配公差规范，所有连接部位的尺寸配合均符合实际生产加工的精度要求。
