小型手动电线精准弯曲工装夹具

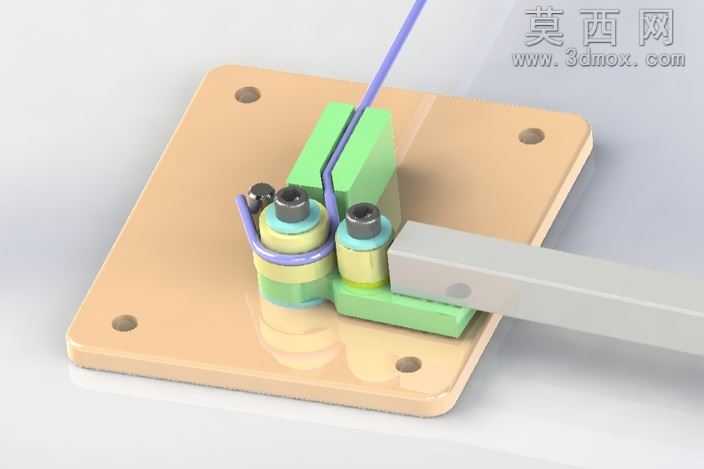

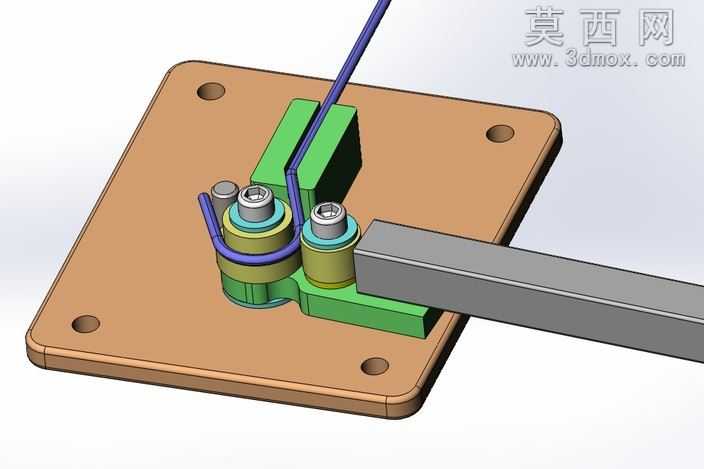

本作品为手动式电线弯曲工装的三维建模成果，建模阶段优先梳理工装的功能逻辑：整体以带安装孔的矩形底板作为承载基座，底板四角预留沉头安装孔，可通过螺栓将工装固定在操作台面，避免作业过程中工装移位影响折弯精度。建模时对核心功能组件做了精细化结构还原：两组带台阶的定位柱作为折弯支点，柱体底部设置限位凸台，顶部预留内六角螺丝安装位，可通过锁付螺丝更换不同直径的柱套，适配不同线径的电线折弯需求；定位柱旁设置分体式绿色定位挡块，挡块预留走线槽，可在电线送入时精准限定初始摆放位置，避免线材偏移导致折弯角度偏差；加长操作手柄采用杠杆式结构设计，手柄与旋转支点做同轴约束，建模时还原了手柄与活动压块的连接结构，压块工作面做圆弧过渡处理，避免折弯过程中压伤电线绝缘层。材质与渲染阶段，针对不同部件的实际使用场景赋予对应材质：底板采用米黄色电木材质，还原电木绝缘、耐磨、表面哑光的质感；定位柱、操作手柄赋予金属材质，其中手柄做喷砂银灰色金属质感，定位柱的锁紧螺丝做发黑高强度钢质感，还原紧固件的视觉特征；绿色挡块赋予硬质尼龙材质，体现工程塑料耐磨、自润滑的材质特性；待加工电线分别赋予紫色、淡紫色绝缘外皮材质，还原常见电线的外观效果。渲染时采用柔和的工作室打光方案，主光源从斜上方投射，搭配辅助补光弱化结构阴影，清晰展现各部件的装配关系与细节特征，同时添加微弱的环境反射，提升模型的真实感。设计思路围绕小批量线束加工的手动作业需求展开，摒弃复杂的动力结构，全靠手动杠杆施力实现折弯，结构简单易维护，通过更换不同直径的柱套、调整挡块位置，可实现不同折弯半径、不同折弯角度的电线加工，定位精度稳定，操作门槛低，适合电子装配、线束维修等场景的小批量线材折弯作业，建模过程中对所有活动部件做了运动约束验证，确保手柄旋转时不会与其他部件产生干涉，各定位结构的尺寸公差预留合理，符合实际机加工的生产要求。
