三相线路电抗器三维结构设计

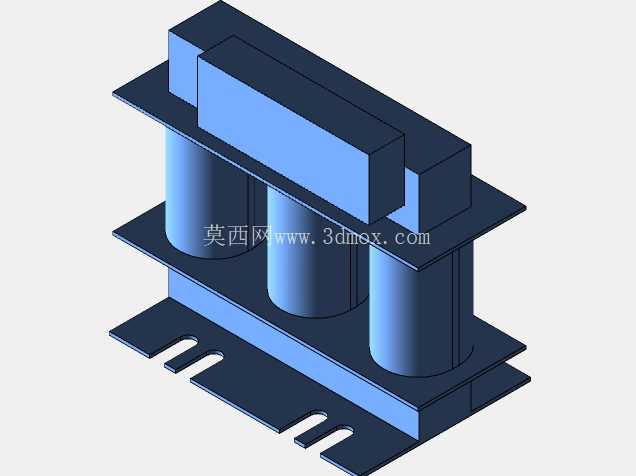

做低压配电系统的谐波治理做了快十年，经手的电抗器选型、安装、改型项目数不清，这次建模的这款三相线路电抗器，是针对工业现场低压进线端常见的谐波抑制、浪涌缓冲需求做的结构设计，先从安装边界说起，很多现场做柜内排布的时候最容易踩的坑就是忽略电抗器的安装预留，这款电抗器底部的安装板做了三组长条形安装腰孔，腰孔的长度方向顺着柜体进深方向排布，安装时可以根据柜内横梁的实际孔位做±15mm的位置微调，不需要现场重新打孔攻丝，适配市面上多数标准GGD、GCS柜型的横梁安装间距，安装板的厚度选的是3mm冷轧钢板，折弯边做了20mm的翻边加强，哪怕是长期带载运行产生的微幅振动，也不会出现安装板变形、固定螺栓松动的问题。

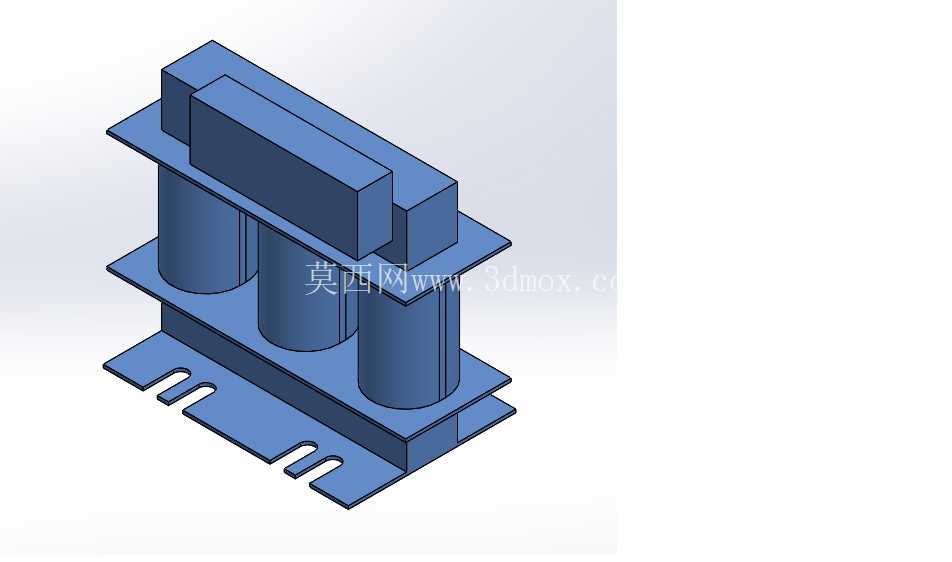

再看核心的功能结构，三个竖直排布的线圈绕组是电抗器的核心工作部分，绕组之间的间距留了12mm的散热间隙，不是随便定的数值，是按照长期通流时绕组温升不超过80K的散热要求算出来的，间隙太小的话夏季柜内温度高的时候容易出现绕组过热绝缘老化，间隙太大又会浪费柜内宝贵的安装空间，上下两端的夹件是用环氧树脂层压布板加工的，既可以把三个绕组牢牢压紧，避免运输或者运行振动导致绕组移位，又能起到绕组和安装底座、顶部接线端之间的绝缘隔离作用，夹件和绕组接触的位置做了和绕组外径匹配的圆弧凹槽，装配的时候不需要额外打胶固定，靠凹槽的限位和上下夹件的锁紧力就能把绕组固定牢靠，批量装配的时候能省不少人工。

顶部的接线端子排做了凸起的绝缘隔台，每个接线位之间都有绝缘挡片分隔，现场接线的时候哪怕是多股线压接端子有点毛刺，也不会出现相间短路的问题，接线螺栓选的是M8的不锈钢螺栓，适配16-70平方的多股铜芯电缆，不管是进线端接塑壳断路器下端，还是出线端接电容补偿回路，都不用额外做转接排。很多人觉得电抗器结构简单，就是线圈加铁芯，其实实际应用里要考虑的细节特别多，比如这款电抗器的应用场景，主要是装在低压电容补偿柜的进线侧，抑制电容器投切时产生的合闸涌流，同时滤除系统里的3次、5次谐波，避免电容器因为谐波过流出现鼓包、击穿的问题，也可以装在变频设备的进线侧，减少变频器整流单元产生的谐波回馈到电网，影响同回路里的PLC、传感器这类敏感弱电设备的正常运行。

设计的时候特意把整体的重心做的尽量靠下，三个绕组的重量占了整体重量的70%以上，重心落在安装板的中心位置，哪怕是运输过程中有颠簸，或者现场安装时螺栓没有完全拧紧，也不容易出现倾翻的问题。绕组的绕制方向做了统一的顺向排布，相邻绕组的磁场方向互相抵消一部分，能减少电抗器运行时的电磁震动和噪音，之前做过一款老结构的电抗器，绕组排布没考虑磁场抵消，运行时噪音超过65分贝，装在车间里的柜体能跟着产生共振嗡嗡响，后来调整了绕组间距和排布方向，噪音直接降到了50分贝以内，和正常说话的声音差不多，不会对车间环境造成噪音污染。

还有容易被忽略的细节，就是安装板上的腰孔边缘都做了去毛刺处理，并且做了镀锌钝化，现场安装的时候不会划伤施工人员的手，也不会因为长期受潮出现锈迹流到柜体横梁上影响美观。上下夹件的锁紧螺栓用的是带防松垫圈的内六角螺栓，长期运行受温度变化热胀冷缩也不会出现松动，不需要运维人员定期停电紧固。整体外形的长宽高比例做了优化，宽度控制在220mm以内，刚好可以并排装在标准800mm宽的柜体内，和旁边的塑壳断路器、接触器之间预留足够的走线空间，不会出现线缆弯折半径不够的问题。

实际选型的时候，很多电气设计人员只看额定电流和电感量参数，忽略结构尺寸和安装方式，经常出现买回来的电抗器装不进柜子，或者接线位置和柜内母排对不上的问题，这款结构在设计初期就调研了市面上主流柜型的安装尺寸，把接线端的高度、安装孔的间距都做了通用化适配，不管是新项目选型还是老项目改造替换旧电抗器，都能直接安装，不需要额外做安装支架或者转接母排，能省不少现场施工的工作量。另外绕组的绝缘等级做的是F级，允许最高工作温度到155℃，哪怕是夏季柜内环境温度到45℃，带1.2倍额定电流长期运行，绕组的温升也在允许范围内，不会出现绝缘快速老化的问题，使用寿命能达到十年以上，适合工业现场长期连续运行的工况。
