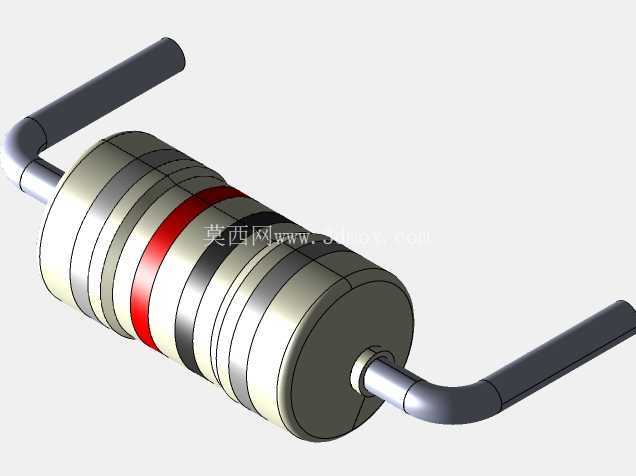

带弯引脚色环标识直插功率电感器结构

在消费类电子、通讯终端设备的PCB板级电路设计中，直插式功率电感是电源滤波、DC-DC储能回路里的核心被动元件，本次呈现的这款带双侧弯引脚的色环电感器结构，完全贴合小功率通讯类板卡的装配需求。从实际应用场景来看，这类电感常被布置在板卡边缘的电源输入侧，或是射频模块的供电支路上，承担着滤除电源纹波、阻碍高频杂讯串入信号回路、在开关电源拓扑中完成储能续流的作用，尤其适配4S类小型通讯终端的紧凑板卡布局，不会占用过多板面空间。

从设计思路上看，这款电感采用了经典的轴向引线式绕线结构，磁芯选用常规的圆柱型铁氧体磁棒，绕线采用漆包铜线分层密绕在磁芯中段，绕线完成后外部包裹绝缘封装层，同时通过不同颜色的色环标注电感量参数，方便生产环节的目视识别与SMT前的来料核对。引脚部分没有采用常规的直插式直引脚设计，而是在靠近本体的位置做了90度弯折处理，弯折半径经过严格核算，既保证引脚穿过PCB焊盘后有足够的焊接吃锡长度，又能让电感本体在装配后紧贴PCB板面，降低整机振动环境下引脚的应力疲劳风险，避免长期使用后出现引脚脱焊、本体歪斜的问题。

外形尺寸与安装边界方面，这款电感的本体直径、长度参数匹配行业通用的4S类板卡元件封装库标准，双侧引脚的中心距严格对应PCB上预设的焊盘间距，弯折后的引脚末端做了倒角处理，方便插件工序的自动插装设备快速对位，不会出现引脚卡滞、插装不到位的情况。本体外部的封装层采用耐温绝缘材质，可承受波峰焊阶段的高温冲击，不会出现封装层融化、漆包线外露的绝缘失效问题。色环标识区域位于本体中部，避开了引脚弯折的应力集中区，即使在装配、转运过程中出现轻微的本体摩擦，也不会磨损色环标识，保证参数识别的准确性。

从功能特性来看，这款电感的直流电阻参数经过优化，在满足额定电感量的前提下尽可能降低绕线内阻，减少大电流工况下的本体发热，适配小功率通讯设备长时间待机、间歇大电流发射的工作特性。绕线层间的绝缘处理经过多轮验证，可承受常规板卡工作电压下的绝缘耐压要求，不会出现层间击穿、匝间短路的失效问题。引脚表层做了镀锡处理，与PCB焊盘的焊接兼容性好，无论是手工焊接还是波峰焊工艺，都能形成可靠的合金焊点，保证长期使用的连接可靠性。在板卡布局时，这类弯引脚电感的安装高度较低，不会和上方的结构件、屏蔽罩产生干涉，同时本体与周边贴片元件的安全间距满足安规要求，不需要额外预留过大的隔离空间，能有效提升板卡的面积利用率。

实际选型应用中，这类电感常被用在对讲机、小型数传电台、手持通讯终端的电源回路中，相比贴片功率电感，直插弯脚结构的抗机械振动能力更强，适合在有轻微振动的便携设备场景下使用，不会因为设备跌落、日常携带的振动出现焊点开裂的问题。建模过程中严格还原了绕线层的分层结构、色环的位置宽度、引脚的弯折弧度与末端倒角，所有结构尺寸都匹配实际量产元件的公差范围，可直接导入PCB结构设计软件做装配干涉检查，也可用于设备维修环节的元件替换建模参考，或是电子类教学场景下的被动元件结构演示。
