小型零件加工用滚筒喷丸清理设备结构

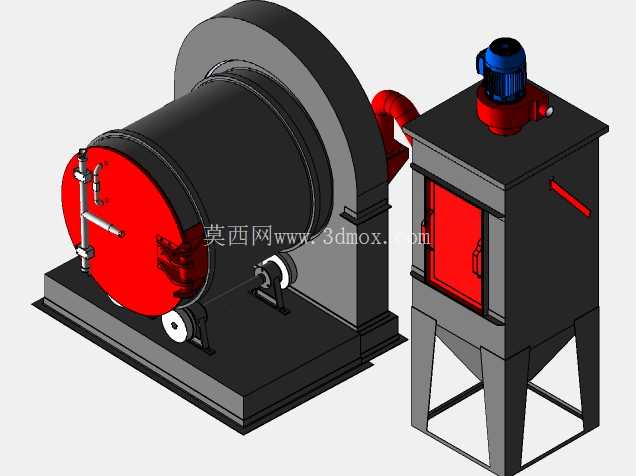

　　在五金加工、小型零部件制造的表面处理工序里，这类滚筒式喷丸设备的应用场景覆盖极广，从汽修门店的小批量旧件翻新，到五金加工厂的标准件批量去氧化皮，再到管件生产车间的焊缝清理工位，都能看到这类设备的身影。不同于大型通过式喷丸线需要占用整段车间流水线位置，这套设备采用主机与除尘单元分体式布局，主机端的倾斜滚筒腔体依靠底部两组托轮支撑转动，作业时将待处理的小型工件从滚筒端盖的密封门装入腔体，关闭带锁紧机构的端盖后启动设备，滚筒会以恒定低速回转，让腔体内的工件不断翻转，保证每个面都能被喷枪射出的丸料均匀冲击，不会出现局部清理不到位的死角。

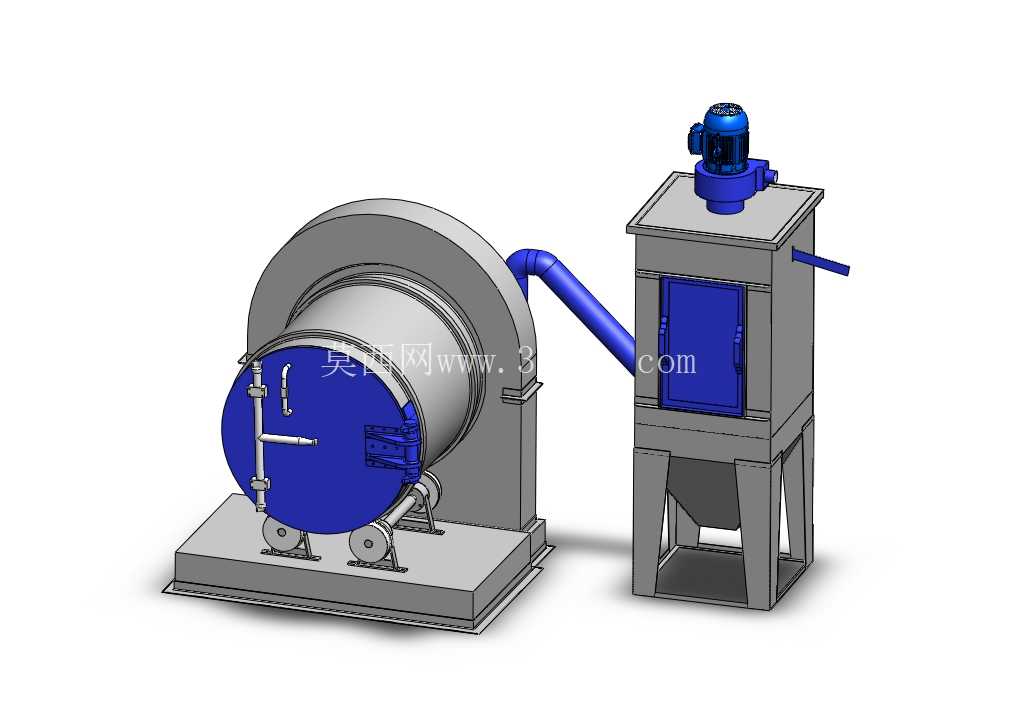

　　配套的除尘单元通过蓝色通风管道与主机腔体连通，作业过程中产生的粉尘会被负压抽吸到除尘柜内，经过滤结构沉降后从柜体下部的灰斗排出，避免丸料破碎产生的粉尘弥散到车间环境中，除尘柜顶部安装的驱动电机为离心风机提供动力，侧面的检修门方便定期更换滤材、清理积灰。从设计思路来看，这套设备的滚筒端盖采用快开式锁紧结构，搭配密封胶条保证腔体作业时的密闭性，避免丸料从端盖缝隙飞溅出来，端盖上布置的喷枪支架可以根据处理工件的材质调整喷射角度，针对硬度较高的铸件可以将喷枪角度调至正对工件翻转的落点区域，提升打击清理效率；针对薄壁管件这类易变形工件，则可以适当拉大喷枪距离，调整喷射角度避免丸料冲击力造成工件形变。

　　设备的安装边界需要预留足够的操作空间，主机端前方要留出至少一米的操作距离，方便操作人员开关端盖、装卸工件，除尘单元与主机之间的通风管道要尽量减少弯折，避免风阻过大影响除尘效果，设备整体安装时需要保证主机底座与除尘柜底座处于同一水平面上，避免滚筒转动时出现偏磨托轮的情况，底部的安装孔可以通过膨胀螺栓与混凝土地面固定，减少设备运行时的振动噪音。实际生产中，这类设备处理的工件单重通常不超过五公斤，批量装填时总装载量控制在滚筒容积的三分之一以内，既能保证工件翻转充分，也不会因为装载量过大导致滚筒驱动负载过高，延长托轮与驱动部件的使用寿命。不同于手动喷丸柜需要操作人员手持喷枪逐个处理工件，滚筒式的结构可以实现批量工件的自动翻转清理，操作人员只需要完成上下料操作，不需要全程持械作业，大幅降低了一线操作工人的劳动强度，也避免了人工操作时喷射角度不稳定带来的清理质量参差不齐的问题。设备的丸料循环路径集成在滚筒腔体下部，喷射后的丸料会经过腔体底部的筛网过滤，分离出较大的氧化皮碎屑后，合格的丸料会被输送到喷枪端重复利用，减少丸料的无谓损耗，筛网的孔径可以根据所用丸料的粒径更换，适配钢丸、玻璃丸等不同材质的喷丸介质。

　　在设备选型阶段，需要根据自身车间的处理工件类型确认滚筒的内径尺寸，若主要处理长度较长的小管件，需要选择滚筒轴向长度更大的规格，避免工件在翻转过程中卡滞；若主要处理螺栓、螺母等小型标准件，则可以选择直径稍大、长度稍短的滚筒规格，提升单次装载量。除尘单元的过滤面积要与主机的腔体容积匹配，若车间需要长时间连续作业，可以在除尘柜上加装压差提示装置，当滤材表面积灰过多导致风阻上升时，及时提醒操作人员清理或更换滤材，保证除尘效果始终符合车间环保要求。整套设备的外部走管全部采用硬质金属管道连接，接口处做密封处理，避免漏风导致负压不足，除尘柜侧面的手柄是清灰机构的操作端，定期扳动手柄可以震落滤材表面附着的粉尘，避免滤材堵塞影响通风量。主机端的滚筒外部做了加厚防护层，避免长期作业过程中丸料击打导致筒体磨穿，端盖的观察窗采用高强度钢化玻璃，方便作业过程中观察内部工件的清理情况，不需要频繁开盖检查，提升作业效率。
