唐纳森袋式除尘器滤袋固定框架结构

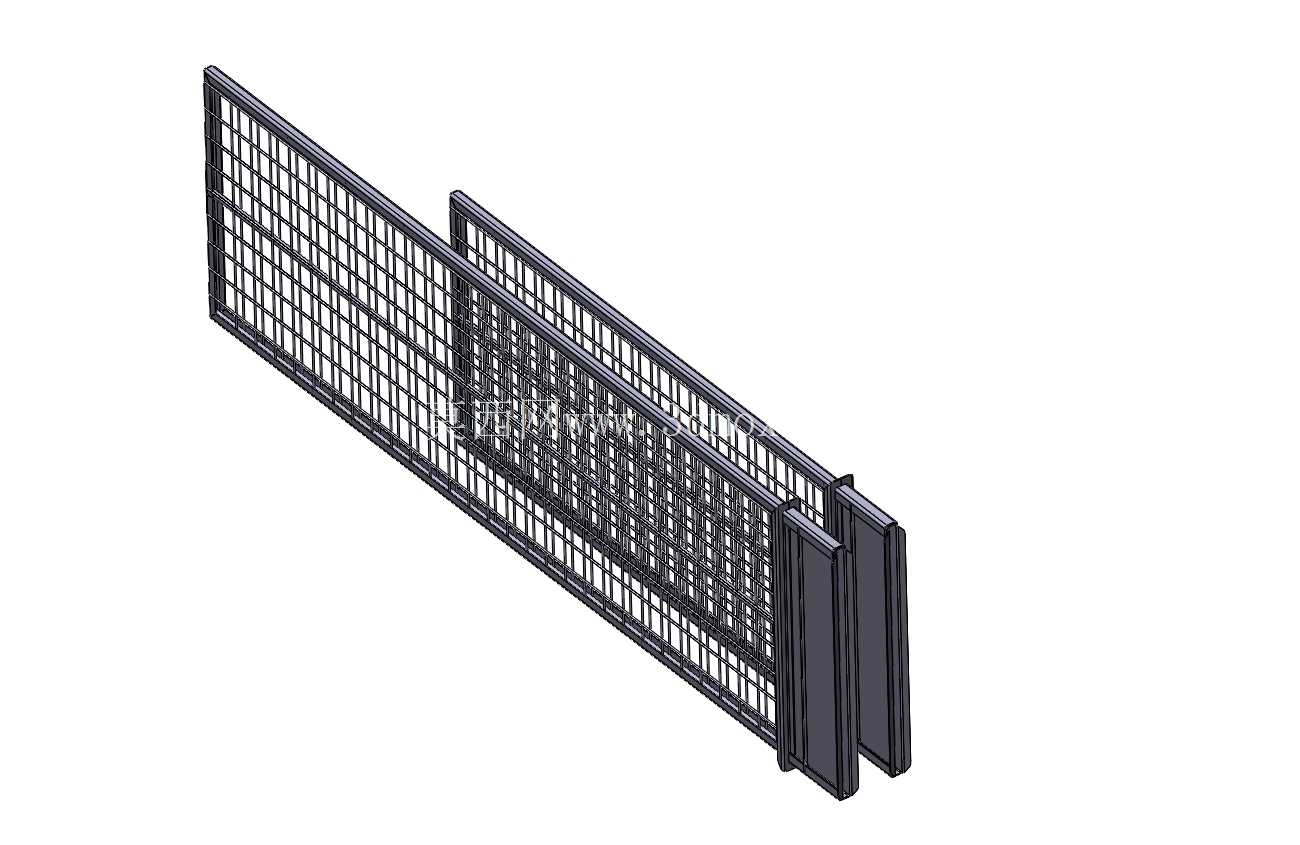

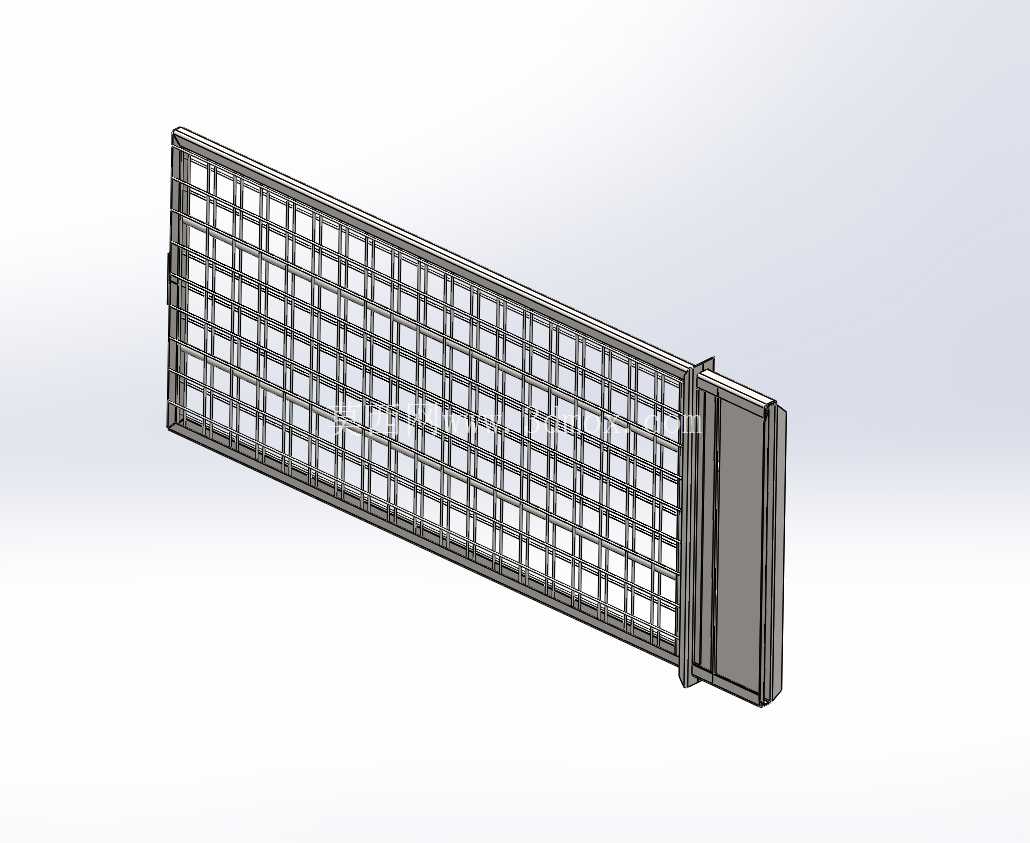

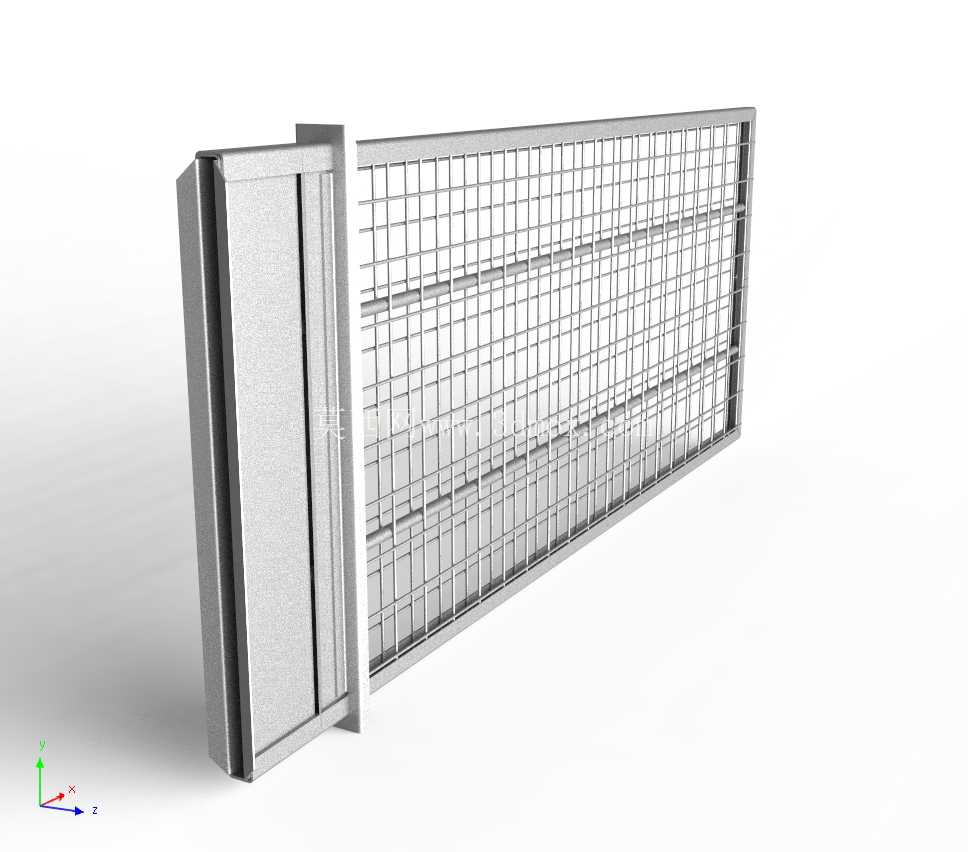

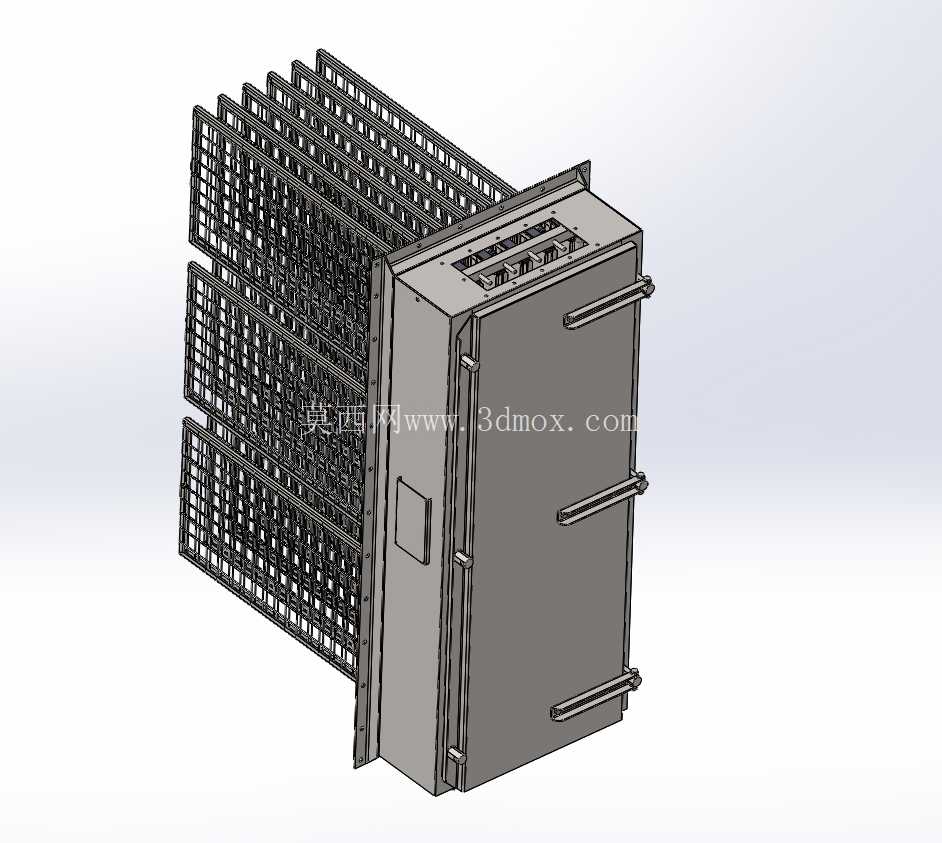

　　在工业除尘系统的袋式除尘单元中，滤袋的固定支撑结构直接决定了过滤单元的运行稳定性与滤袋使用寿命，这款适配唐纳森Dalamatic系列袋式除尘器的滤袋固定框架，主要应用于冶金、建材、木工、粮食加工等产生高浓度粉尘工况的除尘系统中，作为滤袋的承载支撑部件，安装于除尘器的净气室与过滤仓之间的安装位，为褶皱式或长条式滤袋提供稳定的安装基准，避免滤袋在含尘气流的持续冲刷、脉冲反吹的交变载荷下出现移位、弯折、磨损等问题。从结构设计来看，该框架采用分体组合式结构，主体分为侧部密封安装座与多层网格支撑栅格两部分，侧部安装座为带加强筋的板式结构，边缘预留了与除尘器仓壁贴合的密封面，通过多组快压式锁紧手柄实现与仓体的压紧密封，无需额外焊接固定，便于后期检修时快速拆卸更换内部滤袋；安装座上预留的观察口可在不拆卸整体框架的情况下，直观查看内部滤袋的积灰与破损情况，降低日常运维的工作量。多层网格支撑栅格采用等间距排布的格栅式设计，每一层栅格的网格尺寸根据对应滤袋的外形尺寸做了匹配设计，栅格条采用冲压成型的薄钢板制作，边缘做了折边钝化处理，避免安装滤袋时划破滤袋的滤材表层；栅格层与层之间的间距根据滤袋的过滤风速、反吹清灰的气流扩散路径做了优化，既保证滤袋安装后有足够的膨胀空间容纳含尘气流，又能在脉冲反吹时为滤袋提供足够的支撑回弹基准，避免滤袋过度形变导致的滤材疲劳破损。

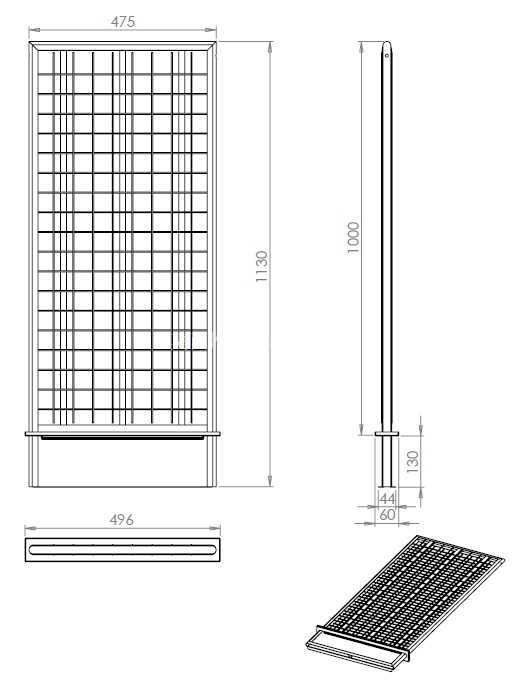

　　从安装边界来看，该框架的整体外形尺寸适配对应型号除尘器的仓体开口尺寸，安装时仅需将框架整体沿仓体的导向滑轨推入，扣合侧面的锁紧手柄即可完成密封固定，安装面的平面度公差控制在1mm以内，保证密封胶条压紧后无漏风缝隙，避免未经过滤的含尘气流从安装缝隙处窜入净气室，影响最终的除尘排放浓度。在实际工况应用中，这类框架需要长期承受含尘气流的冲刷、脉冲反吹时的瞬时气压冲击，以及不同工况下的温湿度变化影响，因此在结构设计时，栅格部分的连接点全部采用满焊处理，避免长期运行后焊点开裂导致栅格变形；安装座的加强筋布局根据受力仿真结果做了优化，在锁紧手柄的施力位置、仓体支撑的受力位置额外增加了加强筋厚度，避免长期压紧密封时出现座体变形导致的密封失效。

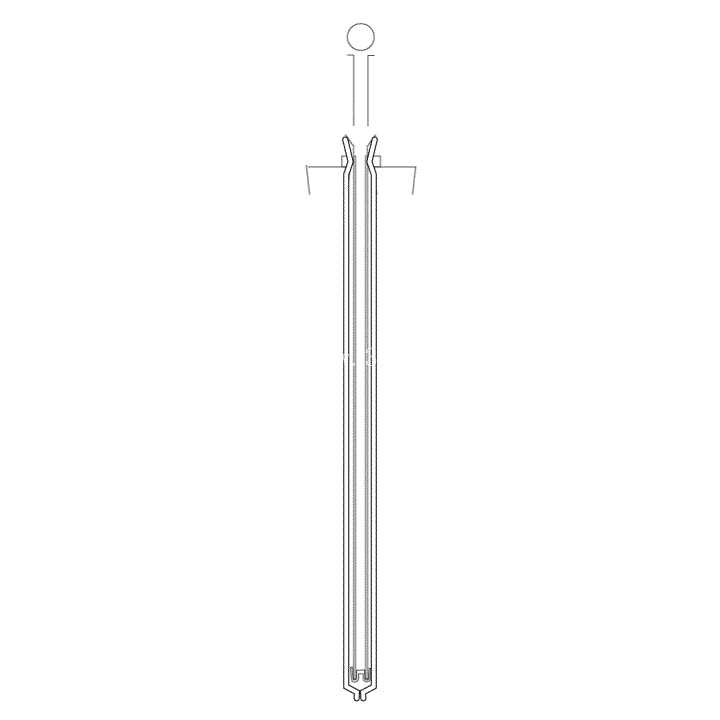

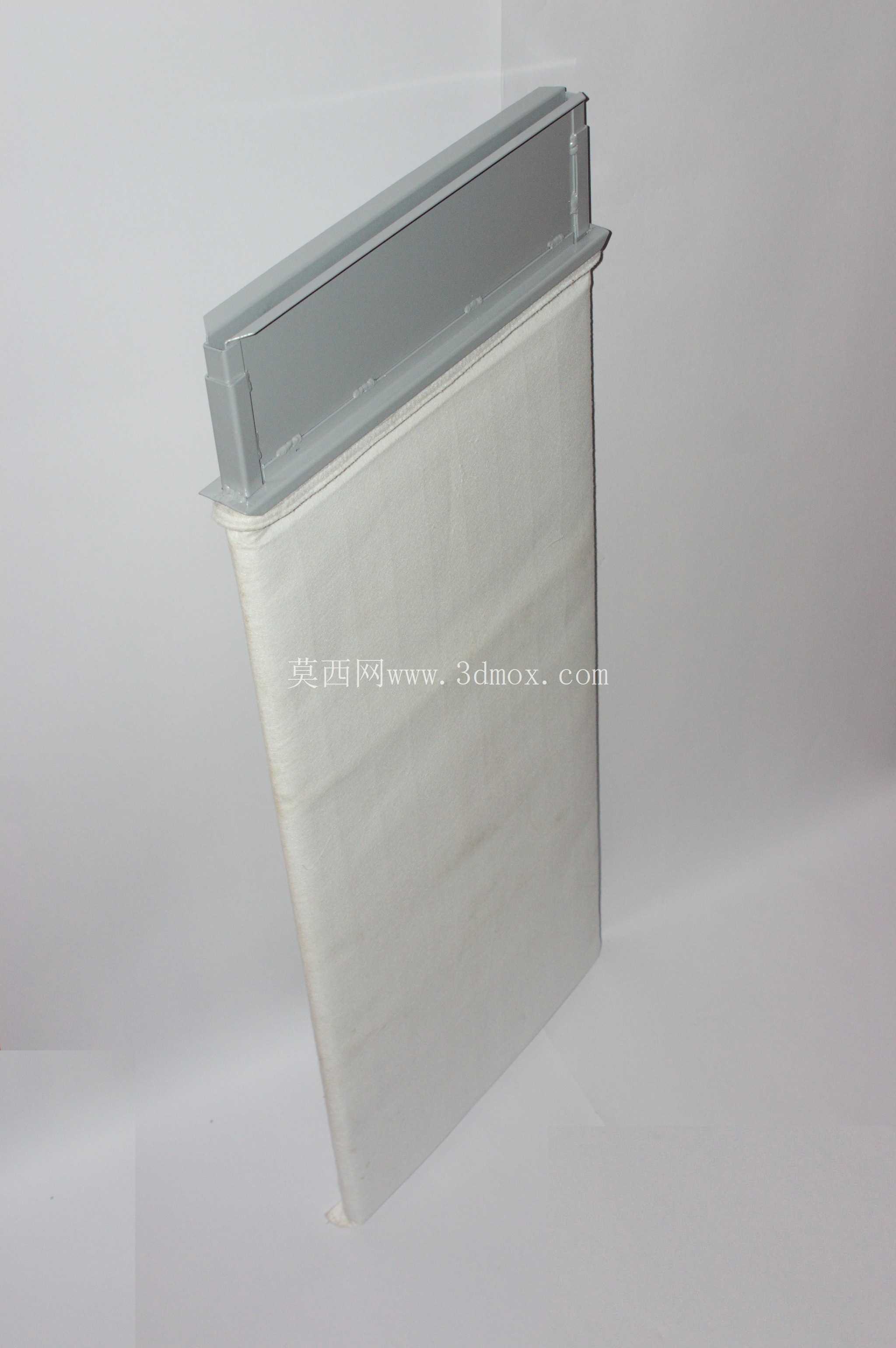

　　不同于通用型的滤袋笼骨结构，这款框架是针对侧装式扁滤袋设计的专用支撑结构，适配的滤袋为长条形扁式结构，相比圆形滤袋在相同仓体容积下能布置更大的过滤面积，有效降低除尘设备的整体占地面积；框架的栅格排布方向与滤袋的褶皱方向完全对应，每一道格栅都对应滤袋的褶皱支撑位，保证滤袋在过滤状态下滤材的每一处都有均匀的支撑，不会因为气流压力出现局部塌陷，导致过滤面积损失、滤材局部负载过高的问题。在进行三维建模时，该结构的建模重点在于栅格的阵列排布精度、安装座密封面的平面度控制、锁紧手柄的运动干涉检查，需要提前模拟框架推入仓体的整个行程，确认栅格边缘与仓体内壁、滤袋安装位之间的间隙是否满足安装要求，避免现场安装时出现卡滞；同时要对锁紧手柄的扣合行程做运动仿真，确认手柄扣合后能将密封胶条的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大导致胶条过早老化失效。

　　对于除尘设备的结构设计人员来说，这类滤袋框架的选型直接影响整台除尘设备的运行稳定性，若框架的栅格间距过大，滤袋在反吹时会过度晃动，长期运行后滤袋与栅格的摩擦位置会出现磨穿漏粉的问题；若栅格间距过小，则会遮挡滤袋的有效过滤面积，增加设备的运行阻力，提升引风机的运行能耗。这款框架的栅格间距经过实际工况验证，在保证支撑强度的前提下，将栅格的遮挡面积占比控制在5%以内，尽可能降低对过滤面积的影响；同时栅格的表面做了镀锌钝化处理，在一般工况下具备足够的防锈能力，若应用于高湿度、腐蚀性粉尘工况，还可在建模阶段直接替换为不锈钢材质的参数，调整对应的板材厚度与焊接工艺要求，快速适配不同的工况需求。
