40立方立式不锈钢搅拌储料罐体设计

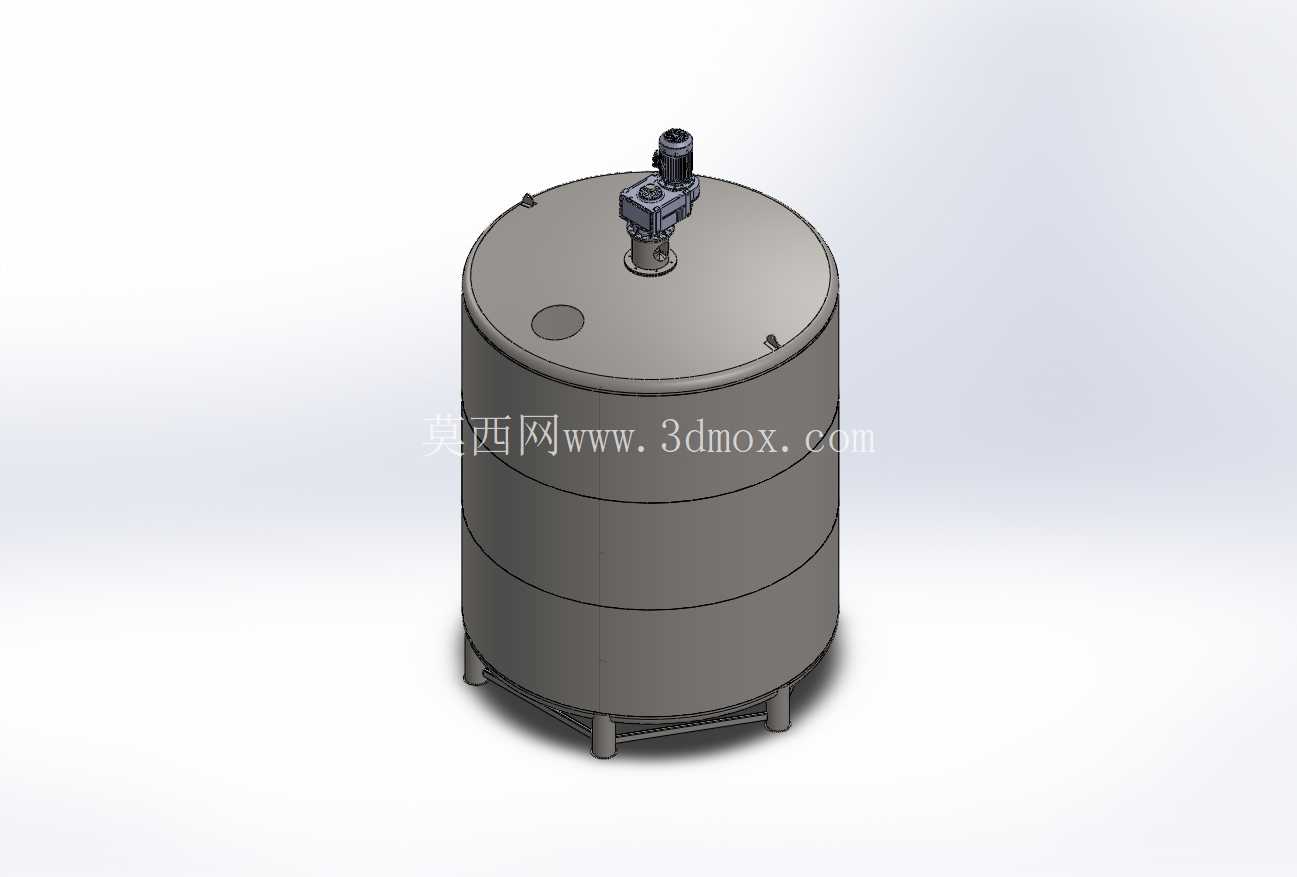

　　在食品加工、精细化工、日化制剂、医药原料生产的车间物料处理工段，这类大容积不锈钢搅拌罐体是批量物料匀质处理的核心承载设备，不同于小批量实验用搅拌装置，40立方的规格适配单批次数十吨级的物料处理需求，可覆盖从原料暂存、配料混合到反应前均质缓冲的多工序衔接需求。从结构设计逻辑来看，罐体采用立式圆柱形态搭配标准椭圆封头，是兼顾容积利用率、结构承压能力与物料排净率的最优选择，圆柱段筒体采用等厚不锈钢板卷制焊接，环向与纵向焊缝均做全焊透处理，内壁打磨至Ra0.8以下的卫生级粗糙度，避免物料挂壁残留，适配多品类物料切换生产的清洁需求。罐体顶部的搅拌装置安装位做了加强凸台设计，考虑到40立方容积下搅拌作业时物料对桨叶的反作用力、以及满液状态下的动载荷，顶部安装座额外增设了辐射状加强筋，将搅拌主机的运行载荷均匀分散到筒体顶部环向区域，避免长期运行出现安装位变形、密封失效的问题。搅拌驱动单元采用立式减速电机直连桨叶轴的结构，轴封位置配置适配卫生级要求的机械密封，可满足带压搅拌工况下的密封要求，避免物料泄漏与外界杂质进入罐内。

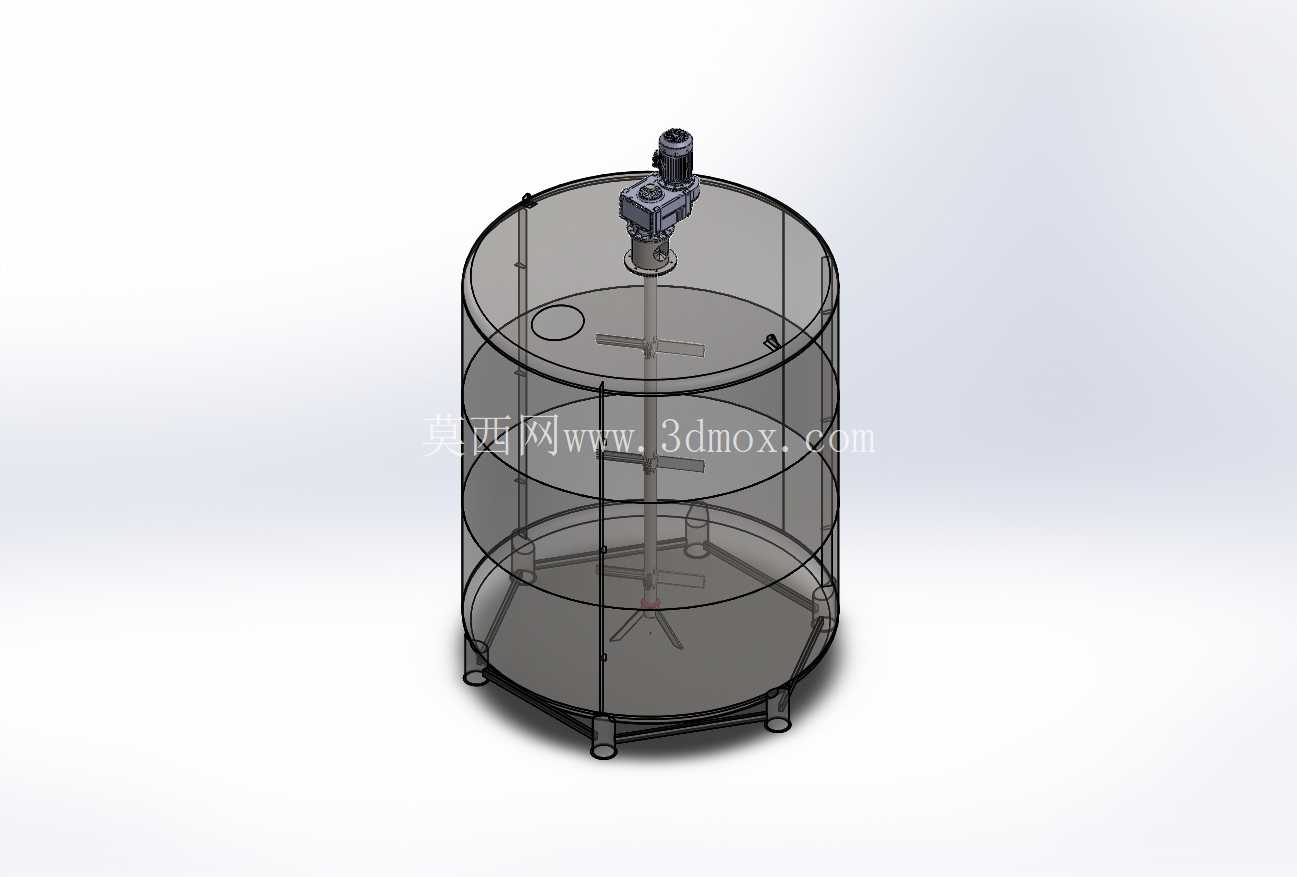

　　桨叶的选型适配中低粘度物料的混合需求，采用多层斜叶桨组合设计，上层桨叶负责打破液面结皮、将浮于液面的固相物料卷入液流，中层桨叶形成径向流场强化横向混合，底层桨叶贴合罐底弧度设置，避免罐底出现物料沉积死角，配合罐体侧壁的挡板结构，可在运行时消除物料整体旋流，强化上下层物料的交换效率，缩短单批次物料的混合匀质时间。罐体底部采用三支式支腿支撑，支腿与筒体下封头的连接位置做了垫板补强，避免局部应力集中，支腿底部预留地脚螺栓安装孔，安装时需保证罐体整体垂直度偏差不超过1/1000，避免搅拌轴运行时出现偏摆磨损密封件。

　　罐体顶部除了搅拌安装位，还预留了人孔、进料口、呼吸口、观察口、CIP清洗口的标准接口，人孔采用快开式卫生级人孔，方便检修人员进入罐内做清洁与维护，进料口可对接上游物料输送管道，呼吸口配置呼吸阀平衡罐内压力，避免进料、出料过程中罐内出现正压或负压失稳。侧壁预留了温度传感器、液位传感器的安装接口，可实时采集罐内物料的状态参数，接入车间生产控制系统。罐体下部设置出料口，出料口位置略低于罐底最低处，配合罐底的微坡设计，可保证物料完全排净，无残液留存。

　　从安装边界来看，这类40立方罐体的总高度控制在8米以内，筒体直径约3米，安装时需预留顶部驱动装置的检修空间，周边至少留出1.2米的操作通道，罐顶操作平台需做护栏防护，爬梯设置在人孔同侧方便人员上下。设计过程中需充分考虑不锈钢材料的焊接变形控制，卷板时严格控制筒体的圆度公差，组对时保证各段筒体的同轴度，搅拌轴的安装需做动平衡测试，运行时的轴端径向跳动量控制在允许范围内，降低运行振动与噪音。这类罐体的不锈钢材质选型可根据物料腐蚀特性调整，常规工况采用304不锈钢，接触腐蚀性物料时可更换为316L材质，外壁可做拉丝或抛光处理，也可根据需求增设保温层，适配需要控温的物料混合工况，保温层外侧采用不锈钢薄板做防护外壳，避免保温材料受潮受损。在实际生产应用中，这类搅拌罐体可独立作为物料混合单元使用，也可对接前后输送、计量、灌装设备组成连续化生产线，相比多台小容积搅拌罐并联的方案，单台大容积罐体的物料均一性更好，批次间品质差异更小，同时减少了设备占地面积与配套管线的投入，降低日常运维的工作量。
