等截面辐条式轮盘结构三维设计

　　这类辐条式轮盘结构常见于中小功率传动系统、轻载输送设备以及技能考核实操建模场景中，核心作用是作为回转承载构件，传递周向扭矩同时支撑外圈轮缘结构，相比实心轮盘可在保证结构刚度的前提下大幅降低自身重量，减少回转过程中的惯量损耗。从实际工程应用来看，这类轮盘既可以作为带轮、链轮的基体结构适配轻载动力传输场景，也可经过尺寸调整后用于小型代步设备、教具演示装置的行走轮部件，在对回转件自重有严格限制的手动机构、低功率驱动单元中应用十分广泛。设计这类轮盘结构时，首先要明确安装边界：中心轮毂位置需要预留与传动轴配合的安装孔位，孔位公差需根据配合等级选择基孔制过渡配合区间，轮毂轴向厚度要大于辐条厚度，保证键槽或顶丝安装位置有足够的结构强度，避免传动过程中出现轮毂开裂问题。轮缘部分的厚度设计需要匹配外部包覆件或者啮合件的宽度尺寸，轮缘内外径的同轴度公差需要控制在IT7级以内，避免高速回转时出现过大的径向跳动，影响整体传动平稳性。

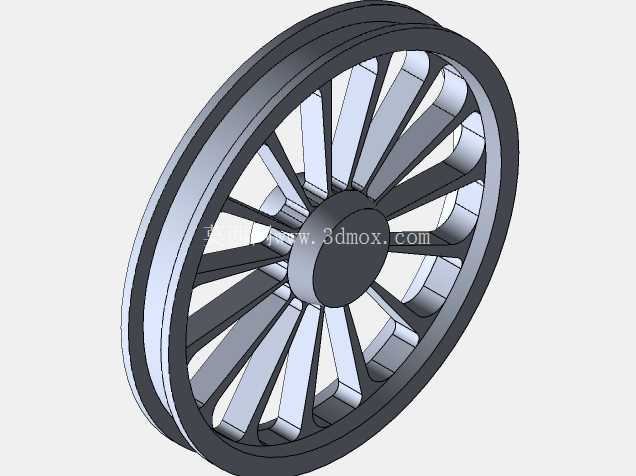

　　辐条的排布采用等角度均布设计，单根辐条的截面采用矩形带圆角过渡的结构，避免应力集中在辐条与轮毂、轮缘的连接位置，辐条的数量选择需要结合承载需求确定，数量过少会导致单根辐条承载过大易出现形变，数量过多则会增加整体重量同时提升加工难度，本次设计的16根辐条结构刚好适配轻载场景的刚度需求，在自重与承载之间取得平衡。建模过程中需要优先保证回转特征的对称性，先绘制中心轮毂与外轮缘的回转截面，通过旋转特征生成基础基体，再绘制单根辐条的截面轮廓，通过拉伸生成单根辐条后利用圆周阵列完成整体辐条结构的创建，所有连接位置都需要添加不小于R2的圆角过渡，避免铣削加工或者3D打印过程中出现应力断裂问题。

　　从安装适配角度来看，轮盘的轴向总厚度需要匹配安装位置的轴向空间，轮毂两端需要预留卡簧槽或者轴肩定位面，保证轮盘安装到轴上后不会出现轴向窜动，轮缘的外圆面粗糙度需要达到Ra3.2以内，如果作为带轮使用还需要在轮缘表面加工对应的带槽结构，如果作为行走轮使用则可以直接包覆橡胶层提升摩擦力。实际工况下这类轮盘承受的载荷主要是周向扭矩与径向压力，有限元校核时需要在轮毂内孔添加固定约束，在轮缘外圆面施加额定径向载荷与周向扭矩，重点观测辐条与轮毂连接位置的应力值，确保最大应力低于材料屈服强度的60%，预留足够的安全系数。

　　如果采用金属材料加工，可选铝合金或者45号钢，铝合金材质自重更轻适合手动机构场景，45号钢强度更高适合动力传动场景，如果采用非金属3D打印制作，则需要适当提升辐条厚度15%左右，弥补非金属材料的刚度不足问题。这类结构的建模练习也是三维设计技能考核中的典型题型，重点考察从业者对回转特征、阵列特征、圆角过渡等基础建模命令的掌握程度，同时考察对回转类零件结构工艺性的理解，避免出现无法加工、应力集中的设计缺陷。在实际选型替换时，需要重点核对中心安装孔直径、轮缘外径、轴向总厚度三个核心安装尺寸，确保替换件能够适配原有安装空间，同时辐条的排布方向要与传动受力方向匹配，避免反向受力导致辐条形变。
