树莓派V2.1相机镜头模组三维设计

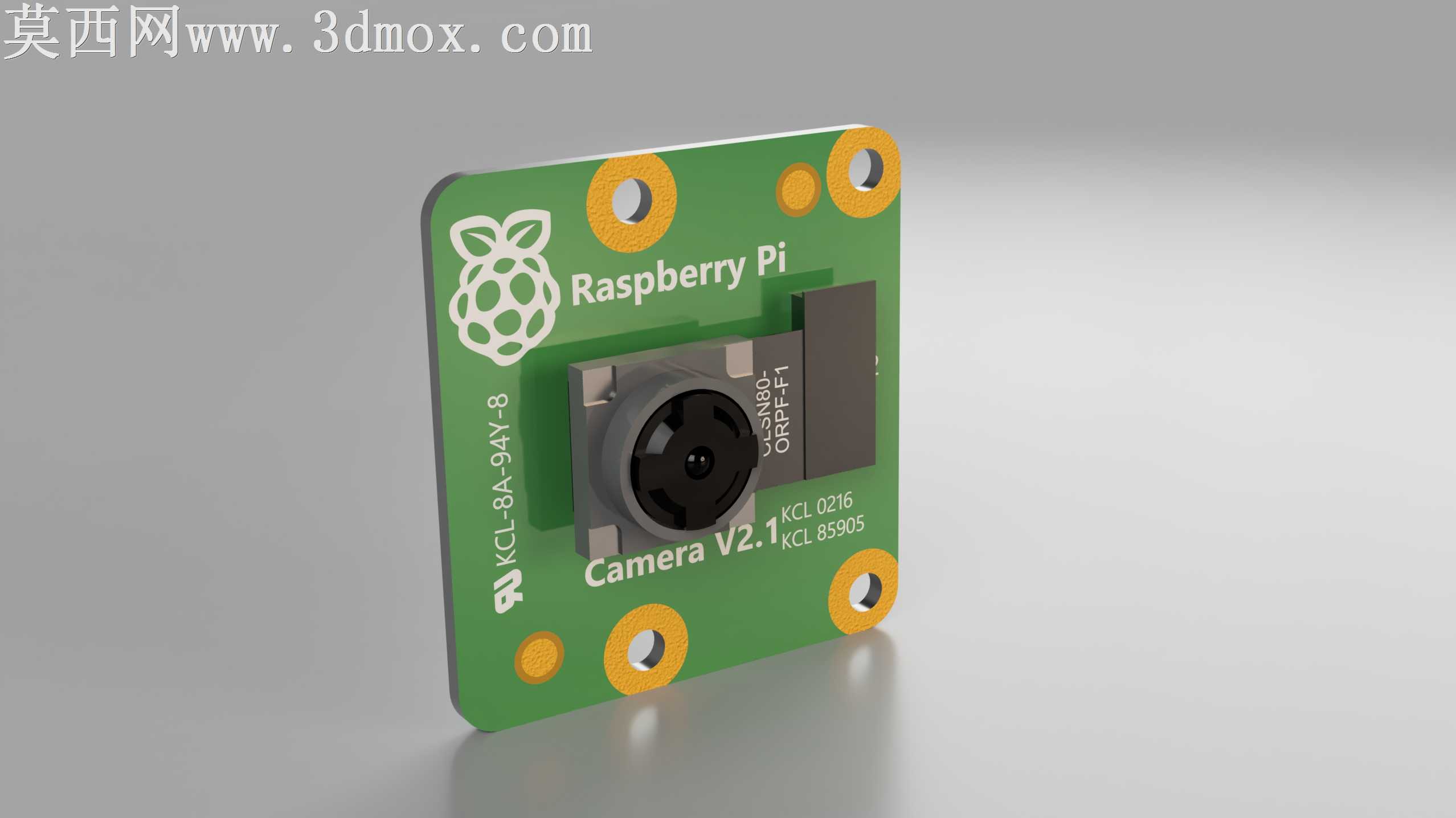

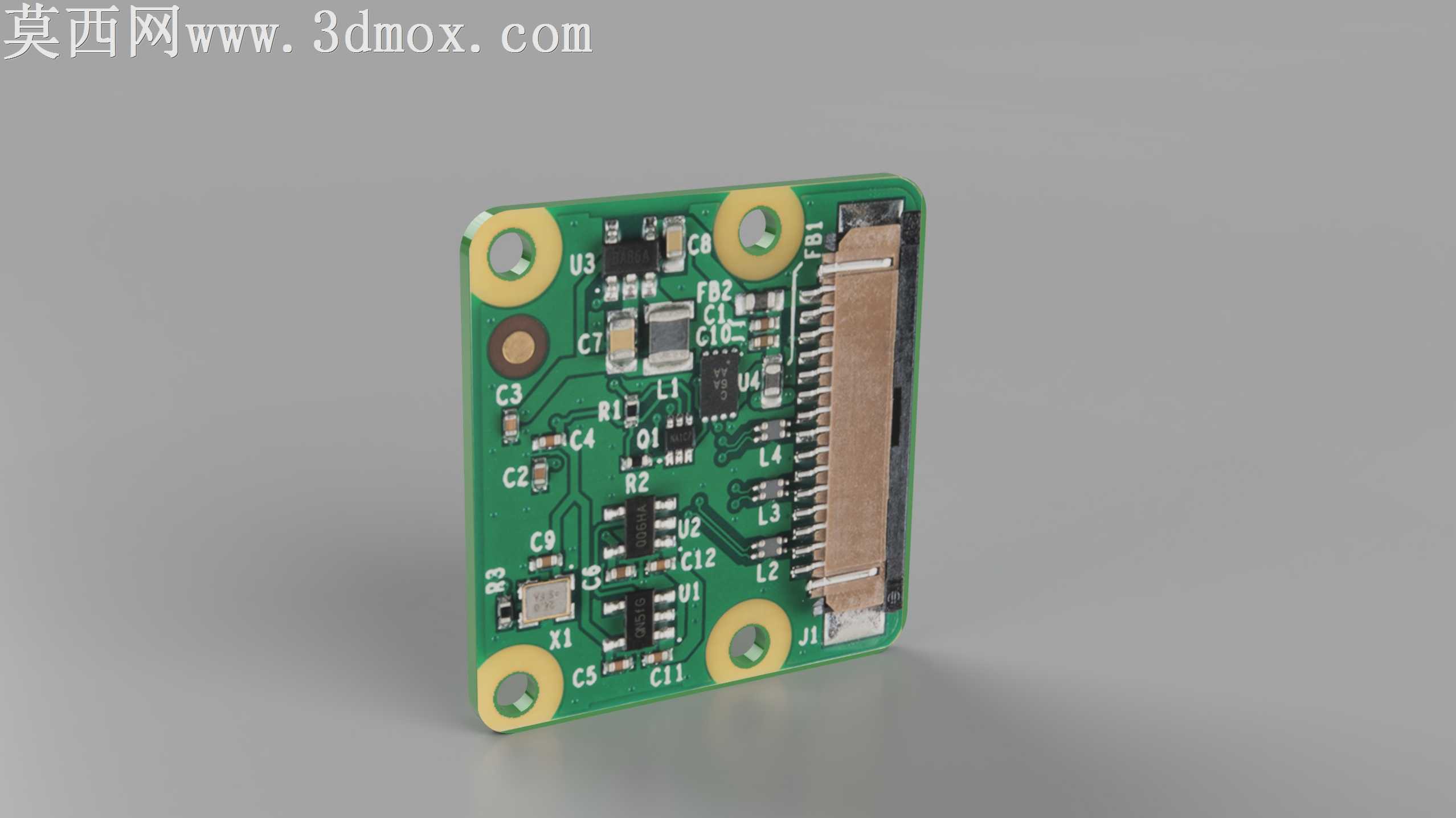

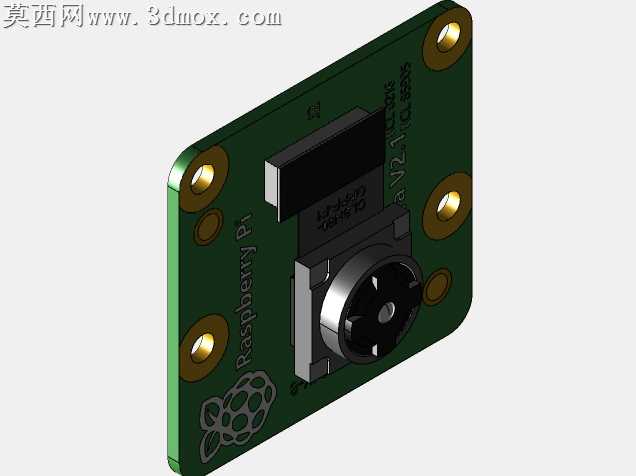

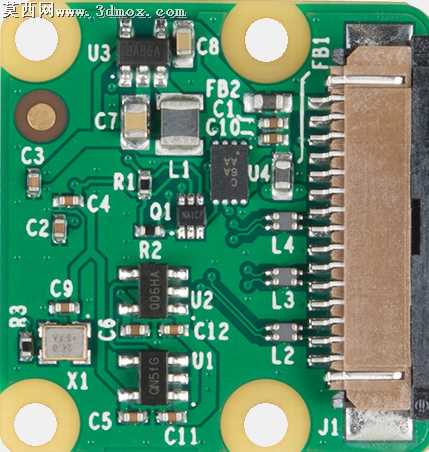

本作品为树莓派配套Camera V2.1相机镜头模组的三维建模成果，建模过程严格参照实物尺寸比例完成，完整还原了该款800万像素相机模组的全部结构细节。建模阶段首先完成PCB基板的轮廓构建，精准复刻了基板四角的安装定位孔、板身的丝印标识区域，包括树莓派品牌logo、产品型号标注、元件编号丝印的位置与形态都做了对应还原，保证基板部分的尺寸精度与实物完全匹配。镜头组件部分采用分层建模思路，依次完成镜头基座、调焦结构、镜头镜片组、固定卡扣的结构搭建，精准还原了镜头模组在PCB板上的安装位置与凸起高度，同时还原了板载排线接口的结构形态，包括接口的卡扣结构、金手指区域的细节特征，保证整体装配关系完全符合实物的组装逻辑。材质与渲染阶段，针对PCB基板采用哑光绿色阻焊层材质，还原真实电路板的细微磨砂质感，板上的金属安装孔做了沉金工艺的金属质感表现，镜头部分的塑料基座采用深灰色哑光工程塑料材质，镜头镜片部分做了高透光玻璃材质的光学效果处理，添加了符合真实光学特性的轻微反光与折射表现，板上的丝印文字采用白色哑光油墨材质，还原丝印的平整印刷质感。渲染环节采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰展现模组各部分的结构层次，既突出PCB板的绿色基底质感，也体现镜头组件的立体结构，同时通过柔和的阴影表现，还原产品放置在平面上的真实视觉效果。设计过程中重点考量了模型的装配合理性，所有部件的拼接位置、卡扣结构都参照实物的组装逻辑制作，既可以用于产品展示渲染，也可用于树莓派相关项目的结构适配验证，帮助开发者在三维环境中提前确认相机模组的安装空间、装配干涉情况，为树莓派相关的外设设计、外壳设计提供精准的三维参考依据，模型完整保留了各部件的独立结构，可支持后续的结构拆解、装配演示等拓展使用需求。
