格构式高压输电铁塔结构设计作品

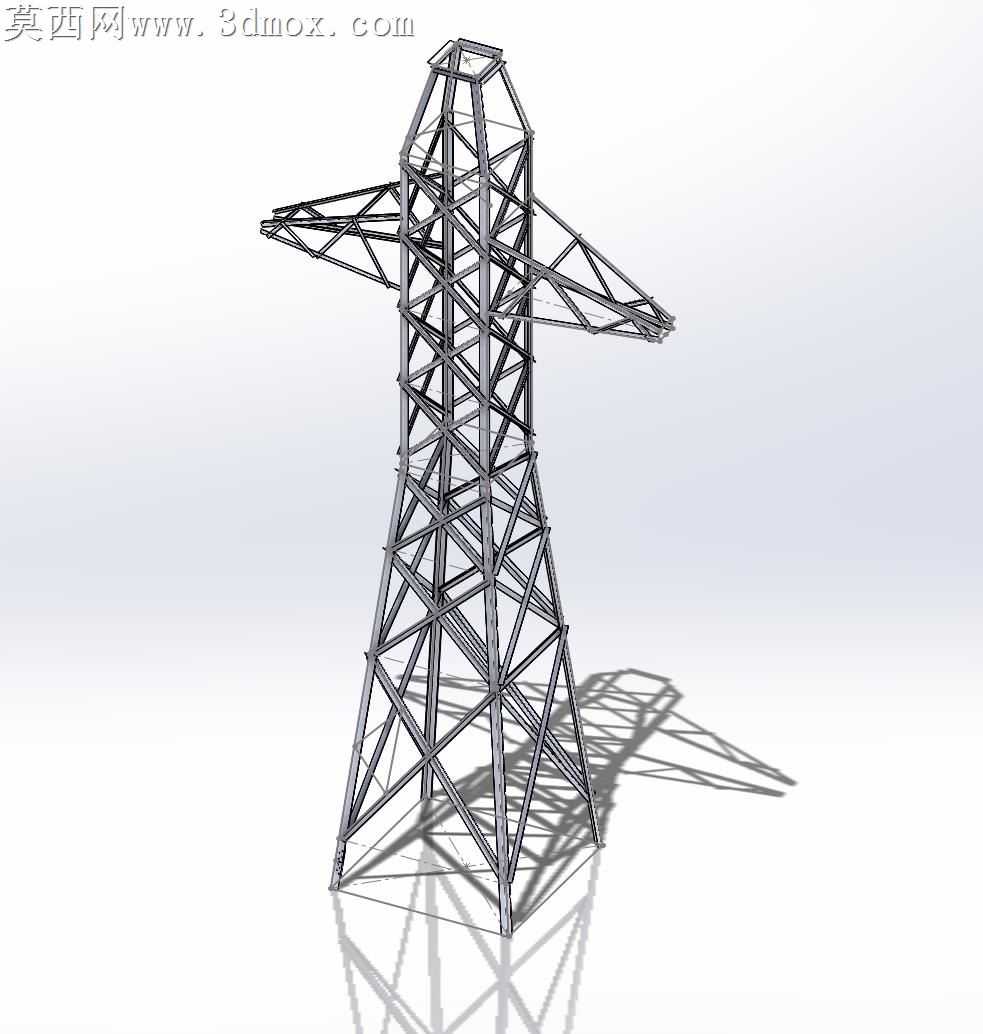

本作品为格构式高压输电铁塔的三维建模设计成果，建模过程依托三维参数化设计环境完成，整体遵循输电铁塔的真实结构逻辑进行搭建。建模初期首先梳理输电塔的受力结构特征，确定下宽上窄的四棱锥台渐变塔身轮廓，从底部塔脚的定位基准开始，逐段搭建主承重肢材，再依次排布交叉斜材、水平横隔材，所有杆件的连接节点均按照实际桁架结构的交汇逻辑进行对齐，避免出现结构错位或悬空的构件，还原格构式钢结构传力路径清晰的特点。塔头部分的横担结构按照双侧对称的形式设计，预留出对应绝缘子串与输电线的挂载位置，塔顶的避雷线支架也按照常规高压塔的布局进行还原，整体杆件排布兼顾结构合理性与视觉还原度。材质设置阶段，为所有钢构件赋予哑光镀锌钢材材质，调整材质的金属度与粗糙度参数，还原电力铁塔镀锌构件的真实哑光金属质感，避免过度反光造成的结构细节丢失；场景内添加柔和的环境漫反射光源，搭配主方向光投射出清晰的桁架阴影，通过渲染效果凸显格构结构的空间层次感，让交叉杆件的前后位置关系清晰可辨。设计过程中重点还原桁架结构的受力特征，塔身从底部到顶部的截面尺寸逐步收窄，斜材的交叉角度随塔身截面变化做对应调整，每一段横隔面都设置水平支撑构件保证塔身的抗扭刚度，塔脚部分做了加宽的支座处理，还原实际输电塔与基础连接的结构形态。目前该模型完成了主体钢结构部分的搭建，后续可继续补充绝缘子串、金具、输电线等附属构件，进一步完善整体场景的完整度，可用于电力设施科普展示、钢结构桁架教学演示、相关场景的可视化素材使用，模型的结构逻辑清晰，构件层级划分明确，可根据需求调整杆件参数或拓展附属结构。
