带尾灯标识组件的拖车后保险杠结构设计

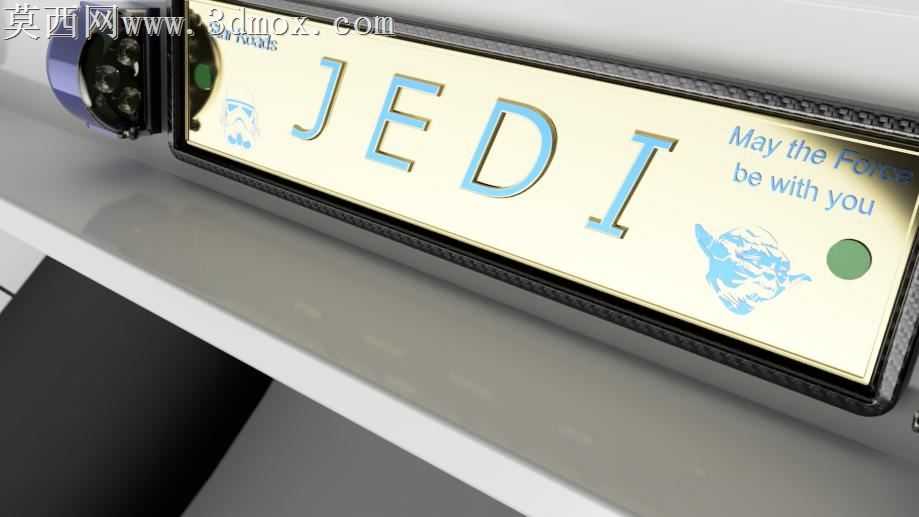

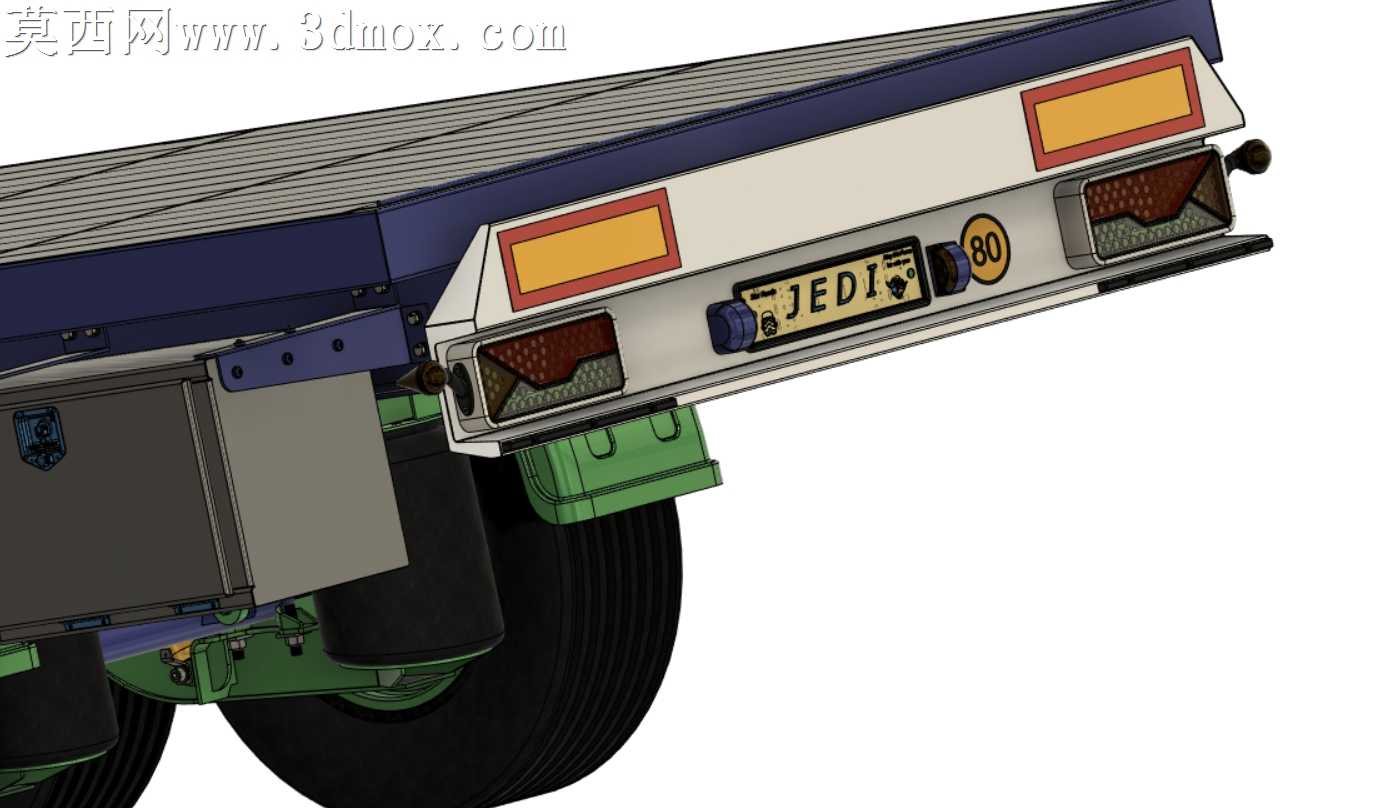

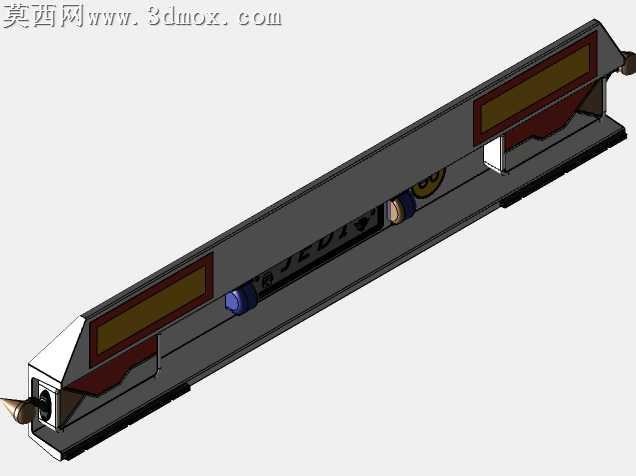

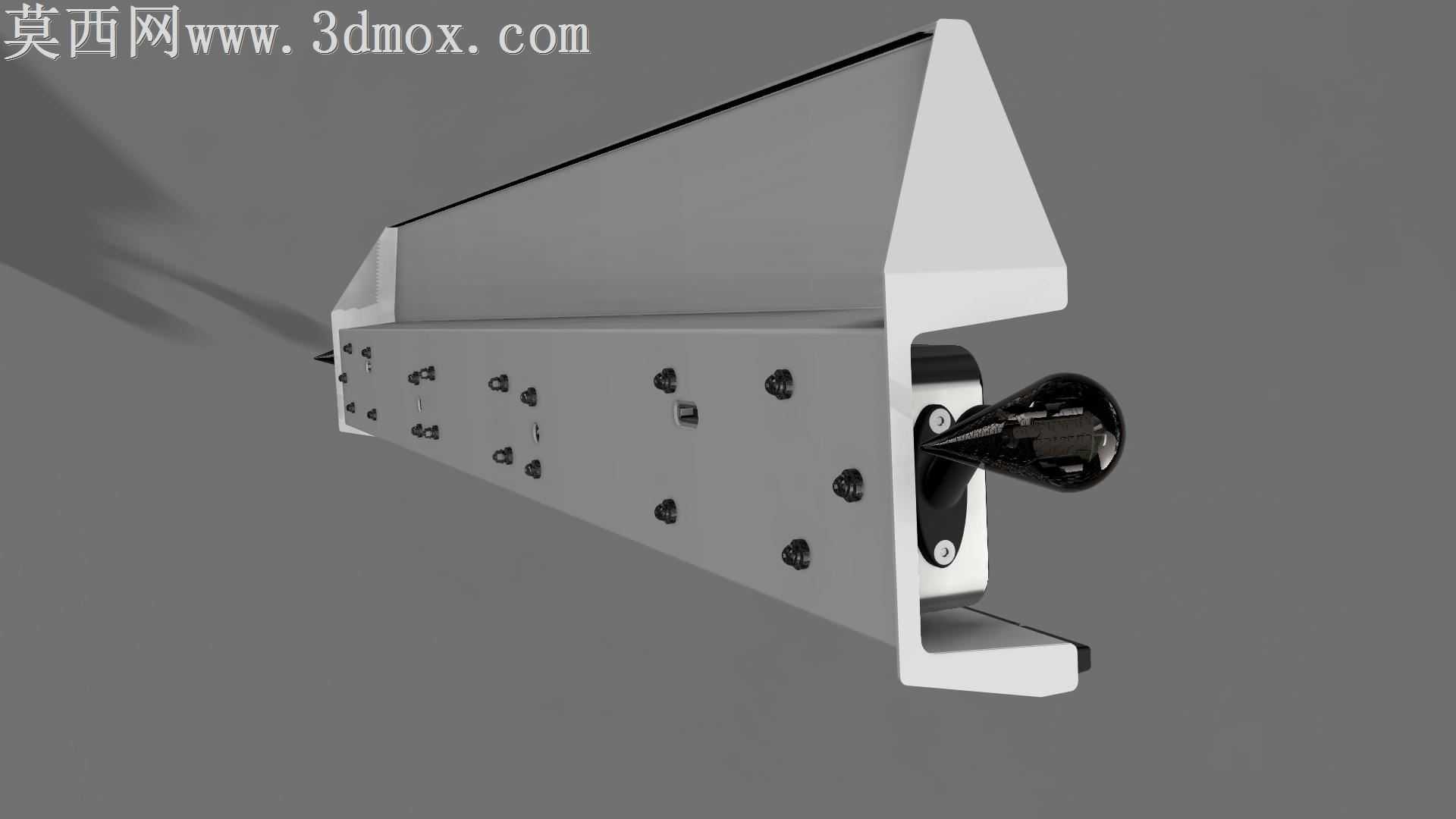

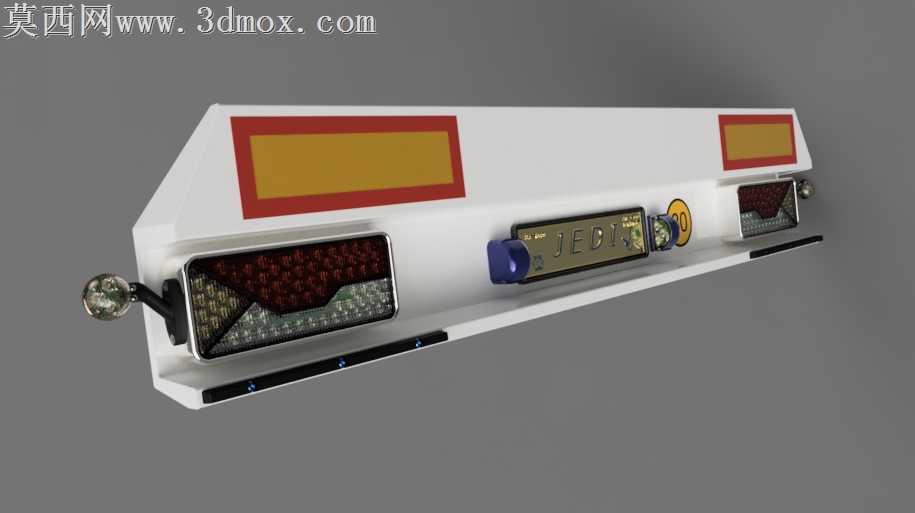

本作品为拖车尾部防护与信号集成组件的三维建模成果，建模过程中严格遵循拖车尾部部件的实际尺寸规范，整体宽度控制在2.46m、高度0.45m、纵深0.17m，完全匹配常规货运拖车的尾部安装接口标准。建模阶段以实体建模为核心逻辑，先通过基准平面定位保险杠的主体安装基面，再依次拉伸生成主体承载梁结构，对梁体边缘做等半径圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时匹配尾部安装的卡扣、螺栓孔位特征，所有安装孔的孔径、孔距均参照通用拖车安装标准设定，保证模型可直接对接后续的装配验证环节。材质与渲染层面，针对不同部件做了精细化的材质区分：保险杠主体壳体采用哑光白色工程塑料材质，调整材质的粗糙度参数模拟玻纤增强PP的磨砂质感；两侧尾灯组拆分出灯罩、灯珠基板、反光碗三个独立结构，灯罩设置半透明聚碳酸酯材质，添加轻微的折射与反射参数还原真实灯罩的透光效果，灯珠区域赋予深红色自发光材质，模拟LED尾灯点亮时的视觉效果；上部的反光标识区域分别赋予高反光红色边框与黄色反光膜材质，调整材质的高光等级与反光强度，还原商用车辆尾部标识板的逆反射特性；中间号牌安装位预留了标准尺寸的号牌安装凹槽，搭配侧边的蓝色固定卡扣结构，卡扣部分采用深蓝色硬质塑料材质，表面添加细微的磨砂纹理提升真实感。结构设计上，将尾灯、反光标识、号牌安装座、侧边示廓灯探头全部集成在保险杠主体梁上，实现防护功能与信号指示功能的一体化整合，两侧外凸的球形探头支架做了加厚处理，对应拖车尾部的示廓探测部件安装需求，梁体下部预留了均匀排布的线束走线槽，方便后期尾灯线路的隐藏式排布，避免线路外露带来的老化、破损风险。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮保险杠主体，辅光源补全暗部细节避免出现死黑区域，添加微弱的环境反射模拟车间展示环境，最终呈现的模型结构清晰、材质区分明确，各部件的装配关系一目了然，可用于拖车尾部部件的结构验证、装配模拟以及产品展示环节。
