简化型MPO光纤对接适配器结构设计

在数据中心高密度光配线架、光纤通信机房布线场景中，MPO适配器是实现多芯光纤快速对接、保障光链路稳定导通的核心对接元件，日常布线作业中，这类适配器承担着两端MPO光纤跳线的精准对位、插拔限位、对接端面防护的作用，能大幅降低多芯光纤对接时的错位损耗，提升高密度布线场景的施工效率。本次呈现的简化结构MPO适配器，省略了内部精密陶瓷插芯、金属弹片、防尘翻盖等细节零件，仅保留外部主体结构形态，主要用于光通信设备整体布局的三维装配示意、布线通道干涉检查、机柜面板开孔位置校核等场景，不需要还原内部精密光学结构的设计阶段，这类简化模型能有效降低整机装配的文件体量，提升大场景三维布局的运算流畅度。

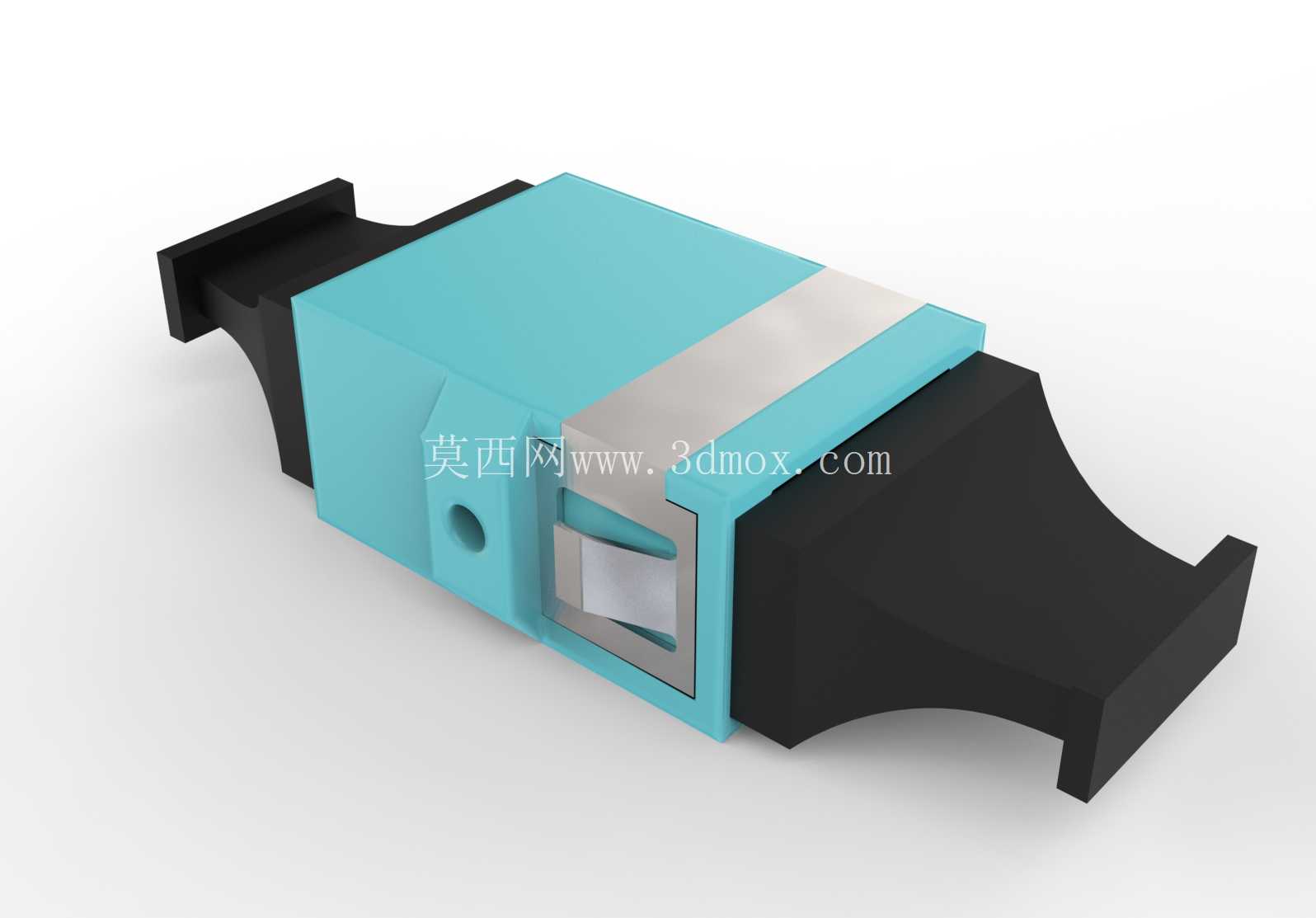

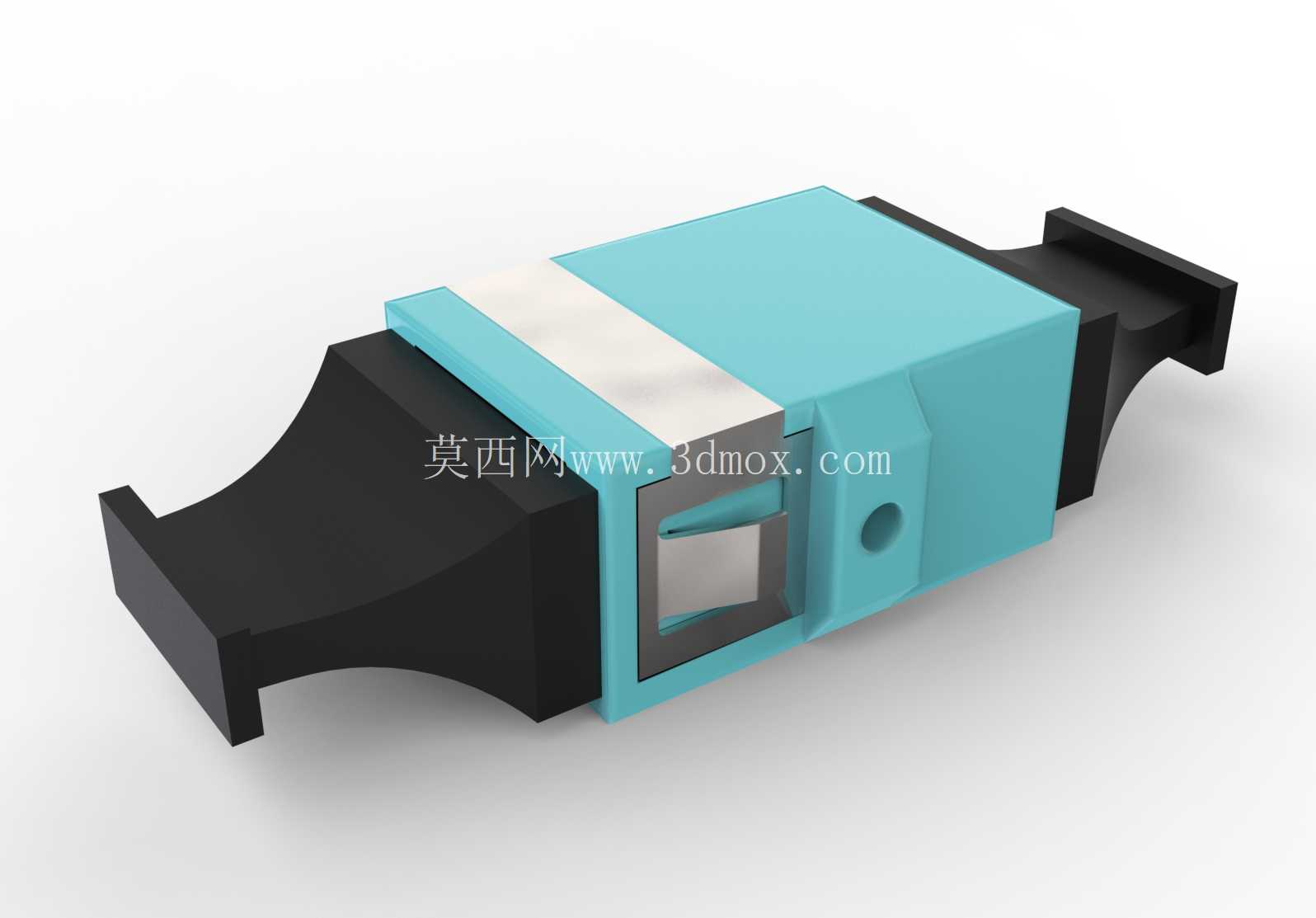

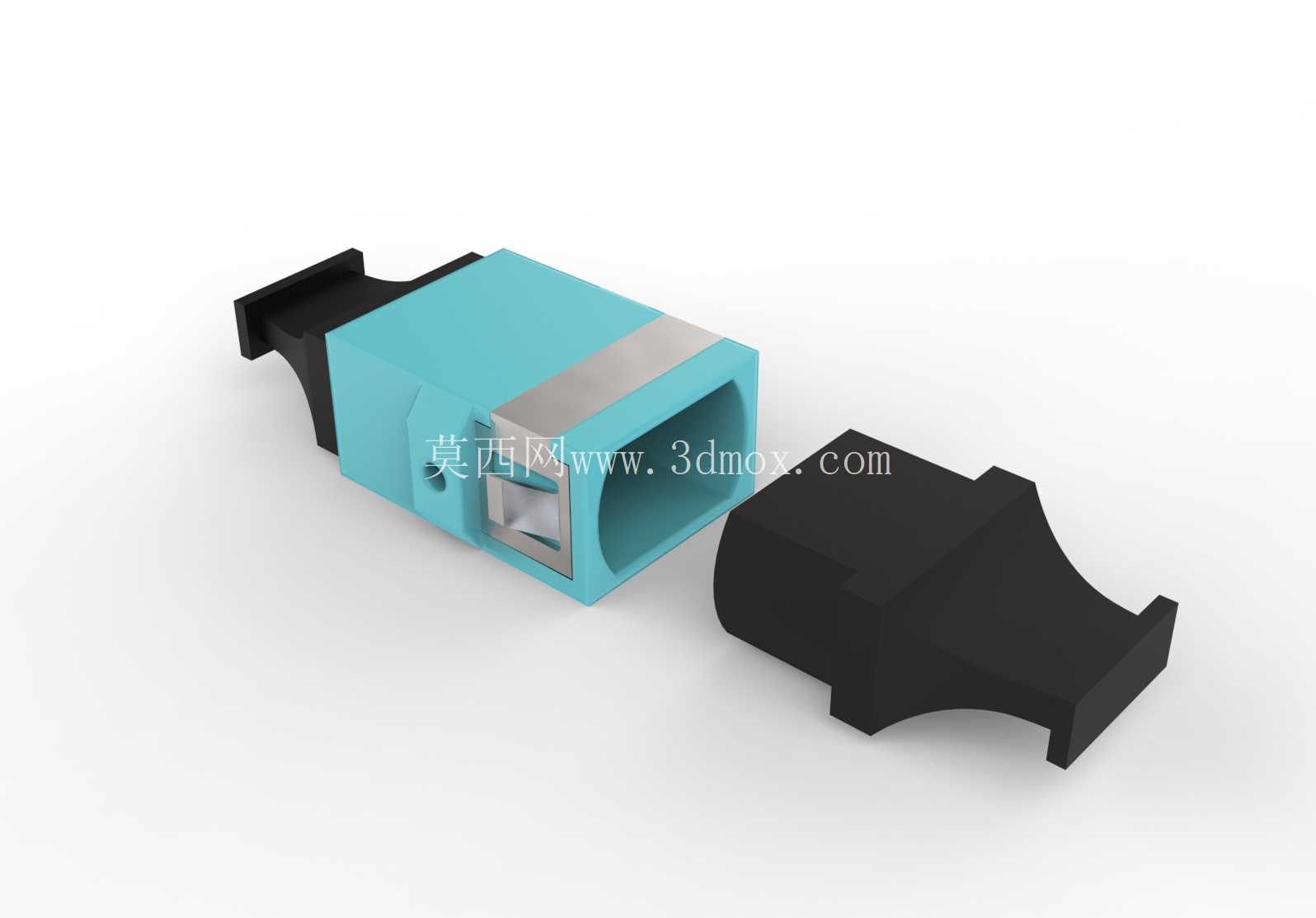

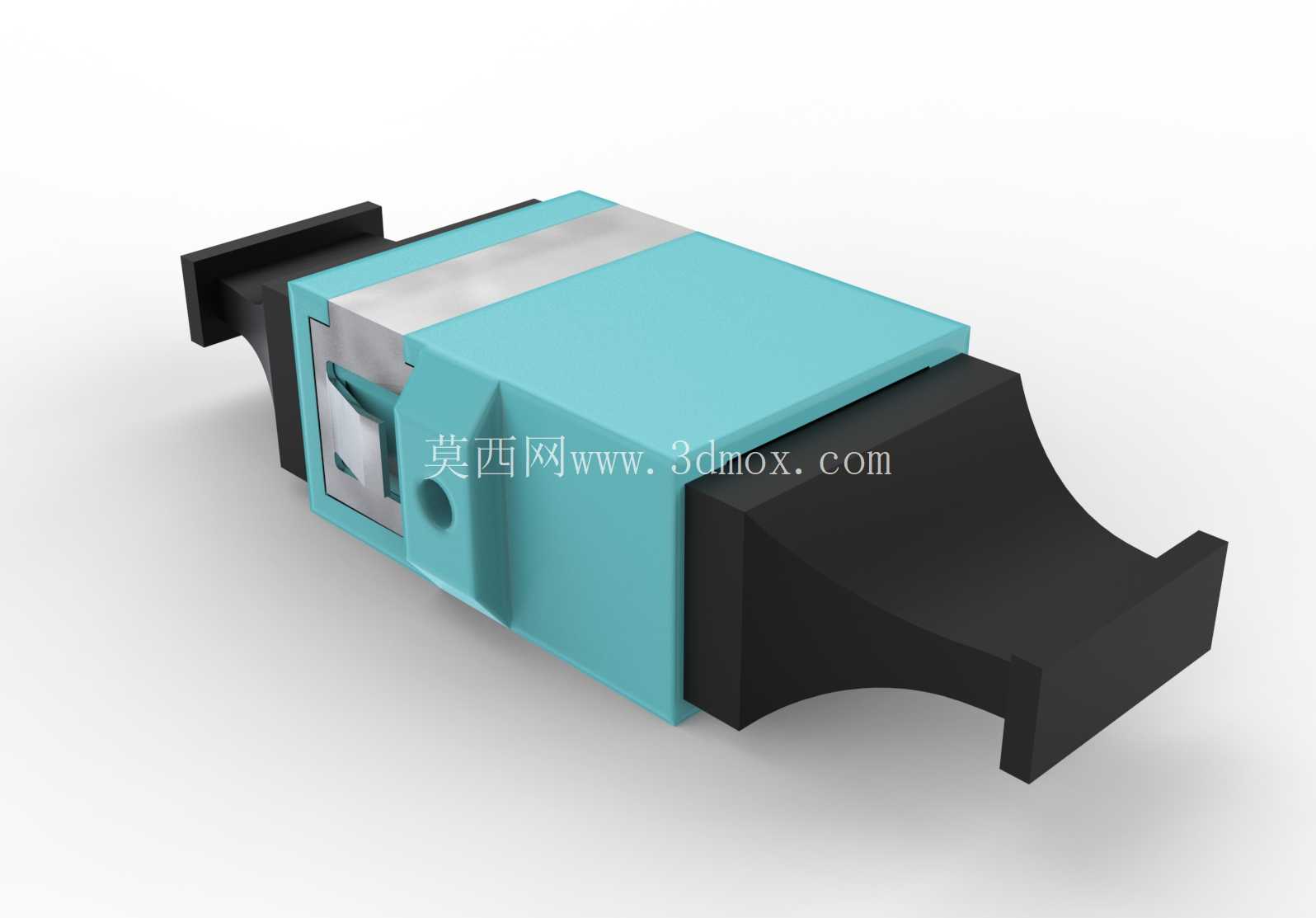

从结构设计逻辑来看，该适配器主体采用对称式布局，中间段为方型主体基座，采用水蓝色工程塑料材质的外观特征，基座中部设置一道金属质感的定位压条，用于安装时与面板卡扣配合实现轴向限位，基座侧面预留的小圆孔是适配器安装到配线架面板时的防转定位孔，能避免插拔光纤时适配器跟转导致的端面磨损。两端伸出的黑色弹性卡扣结构是MPO适配器的典型插拔锁紧结构，对接时两端MPO连接器插入后，卡扣会卡住连接器外壳的卡槽，防止光纤受外力拉扯时出现松脱，卡扣的倾斜导向面做了圆弧过渡处理，插拔时能顺着导向面滑入卡槽，降低插拔阻力，同时避免硬接触导致的塑料件开裂。

从安装边界尺寸来看，该适配器整体为轴向对称结构，两端卡扣的最大外伸尺寸决定了面板开孔的最小深度，方型基座的截面尺寸适配标准MPO适配器面板安装孔位，安装时基座嵌入面板开孔后，中部的定位压条贴合面板表面，配合侧面防转孔的定位销，可将适配器牢牢固定在面板上，不会出现轴向窜动。两端的对接端口为标准MPO接口形态，端口内部的导向槽结构做了简化示意，实际生产中该导向槽会与MPO连接器的导向键配合，保证多芯光纤的纤芯精准对位，避免插反导致的光链路不通。

在实际工程应用中，这类简化结构模型常被用于数据中心机房的三维布线仿真，设计师在排布机柜内光纤走线路径时，不需要调用包含内部精密结构的完整适配器模型，仅用该简化模型即可模拟适配器的安装占位、插拔操作空间、光纤弯曲半径预留是否充足，提前排查配线架安装后相邻适配器之间的操作间隙是否足够，避免后期施工时出现手指无法伸入插拔光纤的问题。同时在光通信设备的外观展示、产品宣传动画制作中，这类简化模型也能在保证外观辨识度的前提下，降低渲染时的模型面数，提升渲染效率。

需要注意的是，该模型仅做外部结构的形态示意，不能直接用于适配器的开模生产，实际量产的MPO适配器需要考虑内部陶瓷插芯的同轴度、对接端面的插拔寿命、塑料件的阻燃等级、卡扣的弹性疲劳寿命等诸多工程细节，该简化模型省略了这些内部精密结构，仅适用于布局示意、装配干涉检查、外观展示类的设计场景。在三维建模过程中，该模型的结构特征全部采用基础拉伸、倒角、切除命令即可完成，主体方型基座通过对称拉伸生成，两端卡扣结构通过侧边拉伸后做拔模处理，中部金属压条采用薄拉伸特征贴合基座表面，侧面防转孔通过简单切除即可实现，整体建模逻辑清晰，特征树简洁，方便后续根据实际项目需求调整尺寸参数，适配不同规格的MPO适配器安装场景。
