透明红壳多插孔桌面电源排插结构设计

　　日常桌面用电场景里，零散的用电设备供电接驳一直是工位布局、实验台布线时需要优先考量的环节，这款多插孔电源排插的结构设计，正是瞄准小范围多设备集中供电的实际需求展开。从实际使用场景来看，这类排插多用于办公桌面、家用书桌、小型维修工作台区域，覆盖手机充电器、小型电动工具适配器、桌面数码外设、低压实验设备等多种取电需求，相比墙装固定插座，它能通过自带的电源线延伸取电范围，解决固定插座点位不足、位置偏远的问题。

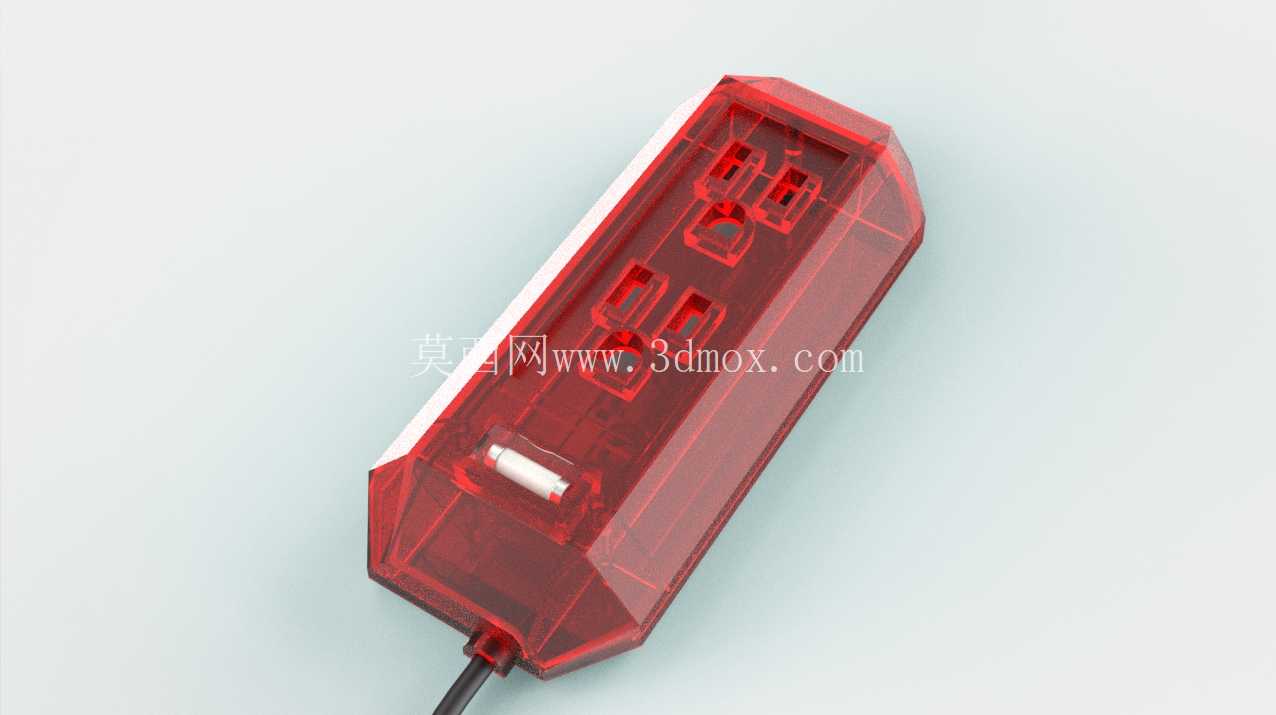

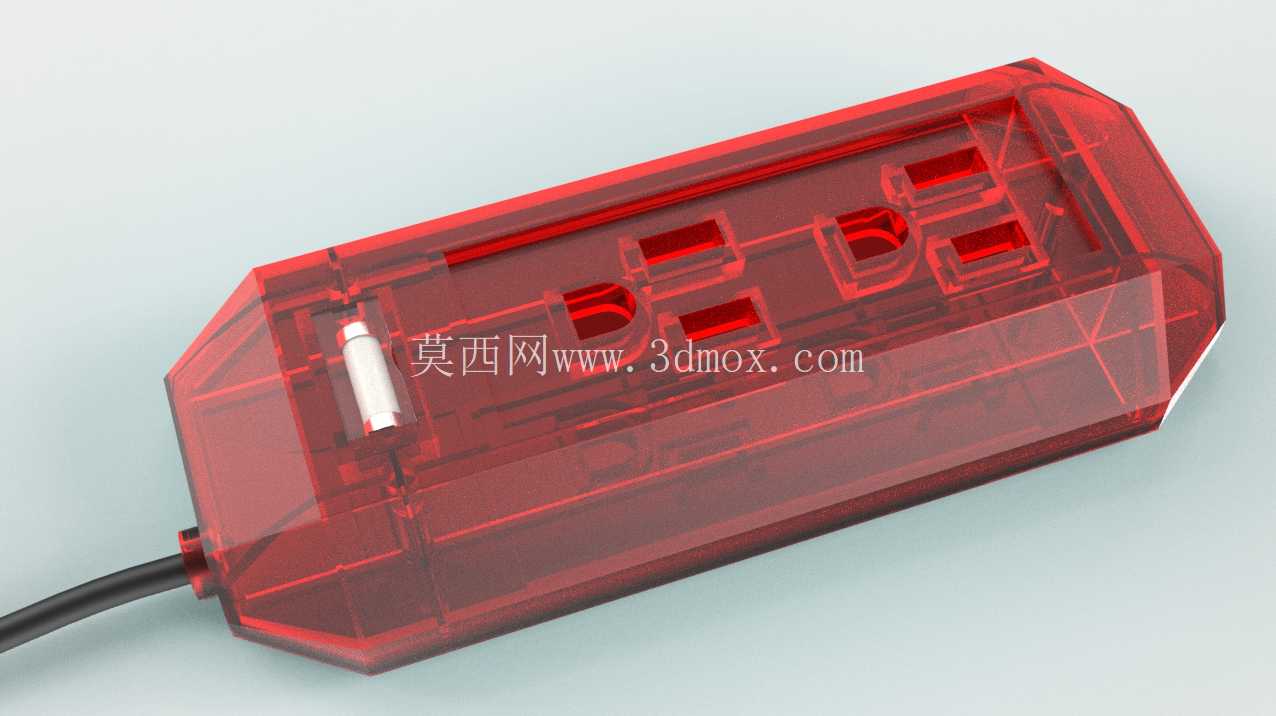

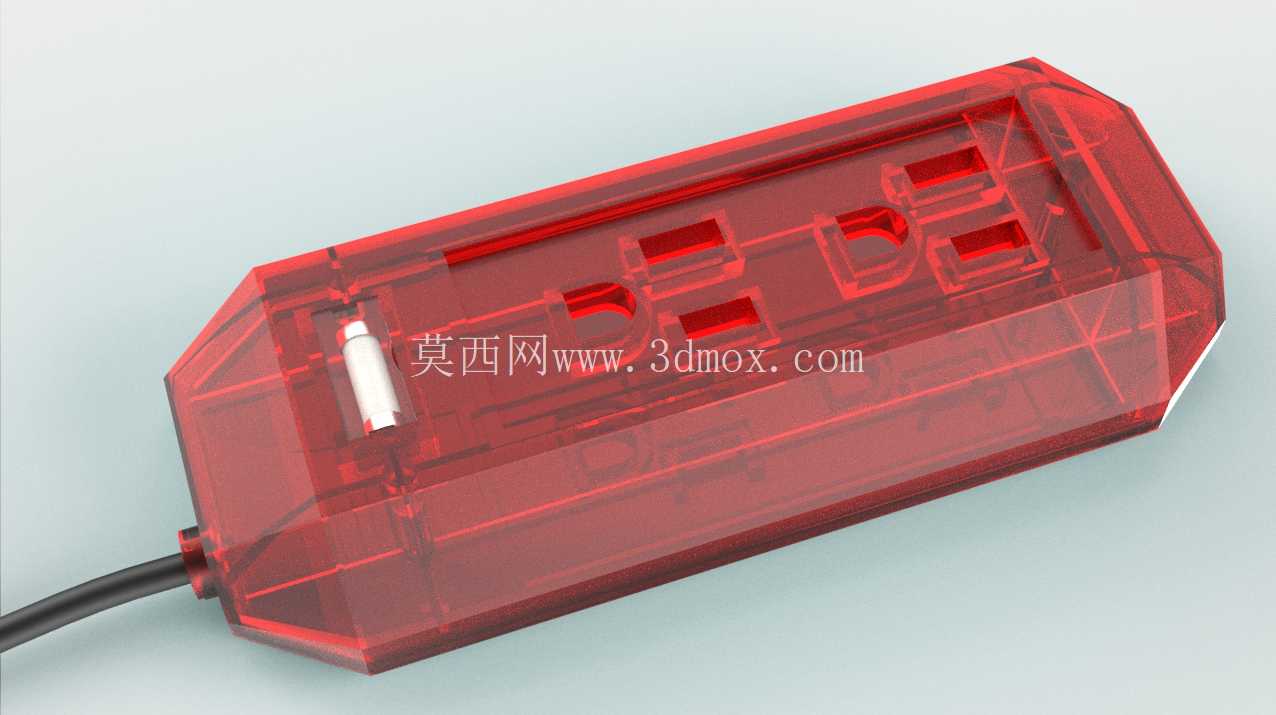

　　从功能特性层面看，这款排插采用多组国标插孔并行排布的布局，单排插孔间距做了针对性优化，避免大体积适配器插入时遮挡相邻插孔的情况，提升插孔的实际利用率；外壳采用半透明红色阻燃PC材质，既可以直观观察内部铜片的排布状态、接线是否存在松脱隐患，也能在外壳出现积尘、内部进异物时第一时间发现，降低长期使用的安全风险。进线端做了防弯折应力释放结构，电源线与外壳衔接处设置了加长的橡胶护套，避免日常拖拽、反复弯折电源线时造成线芯断裂、外皮破损的问题，延长进线部位的使用寿命。

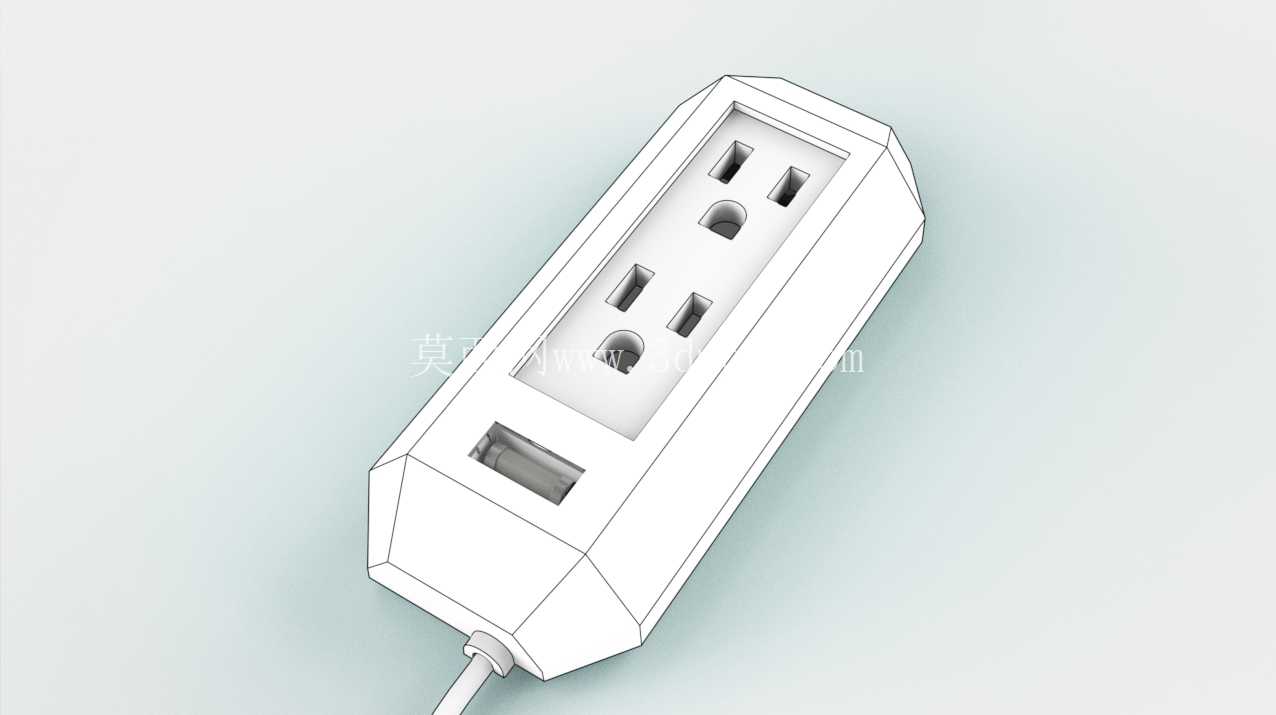

　　设计思路上，整体外壳采用上下扣合的装配结构，没有外露的固定螺丝，外观整体性更强，装配时通过内部定位柱与卡扣实现上下壳的精准对位，减少装配工序的同时，也能避免螺丝外露造成的触电风险。内部铜件采用一体化冲压成型的铜带结构，相比传统导线焊接的铜件结构，一体化铜带的接触电阻更低，大电流负载下的发热更小，长期使用的稳定性更优；铜件的插孔弹片做了圆弧收口设计，插头插入时的夹持力均匀，既不会出现插拔过松导致接触不良的问题，也不会因为插拔力过大造成使用不便。排插两端做了斜切倒角处理，没有尖锐的直角棱边，日常拿取、挪动时不会刮蹭桌面或者划伤手部，整体轮廓为长条形结构，放置在桌面边缘、显示器后方等狭窄区域时不会占用过多的桌面空间，适配多数桌面的布线布局。

　　从外形尺寸与安装边界来看，这款排插的整体长度控制在180mm左右，宽度为60mm，壳体厚度为35mm，属于紧凑型桌面排插的尺寸范畴，放置时不需要预留过大的摆放空间；自带的电源线长度为1.5m，能够覆盖从墙面插座到桌面常用区域的距离，不需要额外搭配延长线。壳体的底部预留了四个防滑胶垫的安装位，装配防滑胶垫后放置在光滑桌面时不会轻易滑动，插拔插头时排插不会跟着移位，提升使用时的操作便利性；底部同时预留了壁挂孔位，需要固定在墙面、桌板下方时，可以通过螺丝直接挂装，不需要额外的固定支架，适配不同的安装场景需求。

　　结构细节上，排插的电源进线端设置了一体式的压线结构，装配时电源线被压线板牢牢固定在壳体上，即使外力拖拽电源线，外力也会作用在压线结构上，不会直接拉扯内部接线端子，避免接线松脱造成的断路、短路风险。插孔部位的保护门结构做了联动设计，只有当插头的两个插脚同时施力时才能推开保护门，单孔插入时保护门处于锁止状态，能够避免儿童误触、细小金属物件插入造成的触电隐患，提升使用过程中的安全系数。外壳的壁厚控制在2.2mm，既保证了壳体的结构强度，日常轻微磕碰、摔落不会出现壳体开裂的情况，也不会因为壁厚过大造成整体重量超标、材料浪费的问题。半透明的外壳材质在生产时可以直接通过注塑成型，不需要额外做表面喷涂处理，减少生产工序的同时，也避免长期使用后表面涂层脱落、磨损的问题，外观的一致性保持更久。
